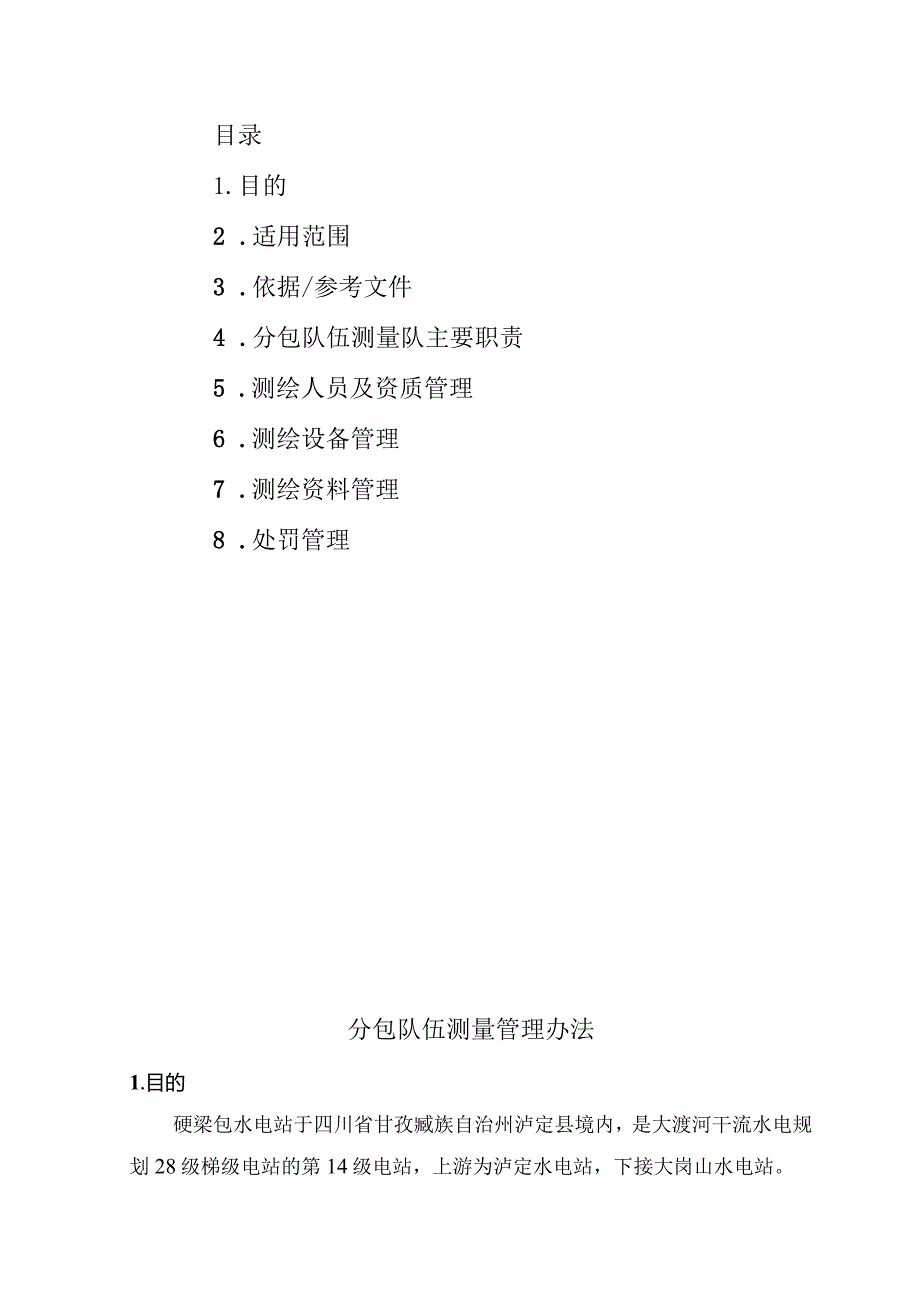

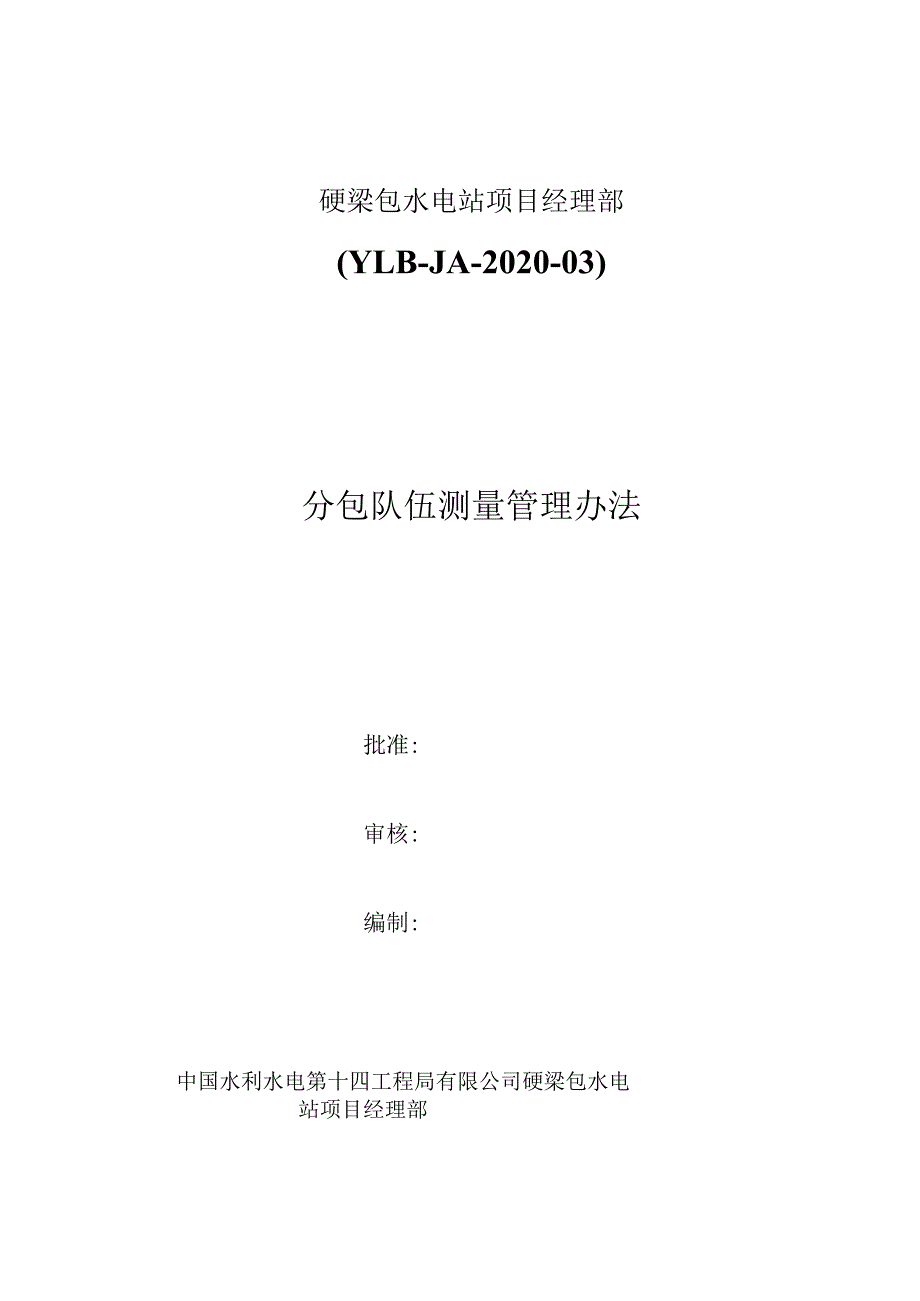

1、硬梁包水电站项目经理部(YLB-JA-2020-03)分包队伍测量管理办法批准:审核:编制:中国水利水电第十四工程局有限公司硬梁包水电站项目经理部二。二。年十二月十三日目录1.目的2 .适用范围3 .依据/参考文件4 .分包队伍测量队主要职责5 .测绘人员及资质管理6 .测绘设备管理7 .测绘资料管理8 .处罚管理分包队伍测量管理办法1.目的硬梁包水电站于四川省甘孜臧族自治州泸定县境内，是大渡河干流水电规划28级梯级电站的第14级电站，上游为泸定水电站，下接大岗山水电站。本标为引水隧洞施工III标（ClV标），其范围为两条引水隧洞（引）8+490（引）13+010mo共设置2条施工支洞作为施工
2、交通通道。5#施工支洞断面为城门洞型，结构尺寸为8.0X7.0m（宽X高），上层支洞长1191.81m,下层支洞长177.08m；6#施工支洞断面为城门洞型,结构尺寸为8.07.0m（宽X高）,上层支洞长1121.40m,下层支洞长243.79mo为了满足施工要求，按照分包队伍测量队主要职责、测绘人员及资质管理、测绘设备管理、测绘资料管理以及处罚管理等划分，结合现场施工特制定本管理办法。2 .适用范围本办法适用于硬梁包水电站5#、6#施工支洞与1#、2#引水隧洞的开挖与支护工程、混凝土浇筑工程等施工阶段测量督促检查及监督工作。3 .依据/参考文件3.1 水利水电工程施工测量规范SL52-201
3、5.3.2 中国水利水电第十四工程局有限公司土木工程事业部测绘管理办法土木（2017）14号.3.3 大渡河硬梁包水电站施工测量监理实施细则ZNYLBXZ-009.3.4 大渡河硬梁包水电站地质超挖鉴定实施细则（试行）.3.5 硬梁包水电工程测量管理会议纪要.3.6 水电十四局专业/劳务分包合同.4 ,分包队伍测队主要职责4.1 依据分包合同承包人向分包人提供各建筑（构筑）物的主轴线、控制点、控制线和高程点，并办理签认手续。一旦分包人接受了上述控制网点和高程点，则被认为已对其准确性作了充分的检验和确认，并承担任何可能由于测量、放线的误差而导致的损害和损失。分包人有义务对上述控制网点及高程点进行
4、保护并做出明显标志。分包人负责为分包工程所需的及承包人认为必要的定位进行测量、放线，并校正工程的位置、标高、尺寸或基准线出现的任何差错。4.2 放样工作开始前，认真阅读设计图纸，验证设计坐标或其几何尺寸，编制放样资料，放样资料必须由两人独立进行计算和编制，互相校核检查正确后，才能进行施工放样。放样时按正式设计图纸和文件（包括设计修改通知）进行施工放样，不得凭口头通知或未经批准的草图放样。放样结束后进行校核检查，检查正确无误后提交放样成果。根据施工进度及时埋设控制点，并对已使用的控制点进行保护。4.3 放样开挖点时应标志清晰，放样点间距约0.5米，当采取光爆开挖时，放样点位置与周边光爆孔一致。顶
5、拱中心、两侧起拱点均需要放样出尾线，其余点视具体情况增加尾线。隧洞开挖不允许存在欠挖，每次测量放样前需检查前一排炮的开挖质量，有欠挖的要及时进行处理。4.4 存在地质超挖时，分包队伍测量人员要及时将地质超挖段发生时间、部位、大概超挖方量等信息发送到承包方测量队。4.5 开挖完成后，要及时进行开挖验收测量。分包队伍测量人员在隧洞具备开挖验收时，及时通知承包方测量队进行开挖验收。4.6 围岩较差，需要立工字钢加强支护时。分包队伍测量人员应严格按照设计位置放样顶拱点、起拱点、底角点等特征点位，按设计要求控制好相邻两极之间的间距。做到同一根在同一桩号上，不得让工字钢侵占设计结构或严重超出设计位置。4.
6、7 混凝土浇筑前，分包队伍测量人员要对模板进行校核。自检合格后通知承包方测量队进行模板验收。模板拆除后，及时通知承包方测量队进行混凝土浇筑体型测量。5 .测绘人员及资质管理5.1 测绘人员专业化要求较高，需要经过专门的培训，具备相应的资质水平，才能满足施工需求。要求各分包队伍将测量人员测绘作业证、毕业证、个人测量方面的工作简历等，在测量人员进场的同时提交到承包方测量队。5.2 各分包队伍需指定一名测量负责人，全面履行分包队伍的测量职责，积极配合承包方测量队的工作。分包队伍应配置足够的测量人员，不得以上夜班、做资料等理由来拒绝配合承包方测量队的工作。5.3 各分包队伍新进场测量人员需到承包方测量
7、队接受相关学习培训，退场时要通知承包方测量队检查相关的交接手续是否齐全。不得出现未经学习培训直接上岗、相关资料未进行移交或移交不全直接退场的现象。5.4 建立测绘人员台账，台账包括姓名、性别、身份证号码、学历、毕业时间、有无测绘作业证、测绘作业证发证日期/有效日期、从事测绘工作年限等。初始台账及每次变更后台账及时提交给承包方测量队。6 .测绘设备管理6.1 各分包队伍所使用的测量仪器进场时要到上报承包方测量队，并提供有效的仪器检定证书，仪器退场要及时通知承包方测量队。6.2 测量仪器需要日常保养维护，并填写设备日常维护、保养管理、监视和测量设备校准/检定记录表格，1次/月。月底将记录表格提交承
8、包方测量队。6.3 建立仪器设备台账，台账包括设备名称、型号规格、标称精度、进场日期、出厂编号、检定日期、检定证书编号、计划检定日期。初始台账及每次变更后台账及时提交给承包方测量队。7 .测绘资料管理7.1 各分包队伍按承包方测量队的要求,及时将测量资料提交给承包方测量队。各类测量资料的具体格式承包方测量队提供。7.2 报验资料按单元划分每单元做一份，施工完成后两日内提交；地质超挖资料按照地质超挖申报单每处做一份，24小时内提交；校模资料按仓位划分每仓一份，浇筑完成后将原件提交；放样记录每次放样做一份，每月15日、30日各提交一次。8 .处罚管理8.1 轴线偏差罚款10000元/次。8.2 验收资料未按时提供罚款500元/次，影响本月结算的，未提供验收资料的部分不予结算。本管理办法自收到之日起生效
