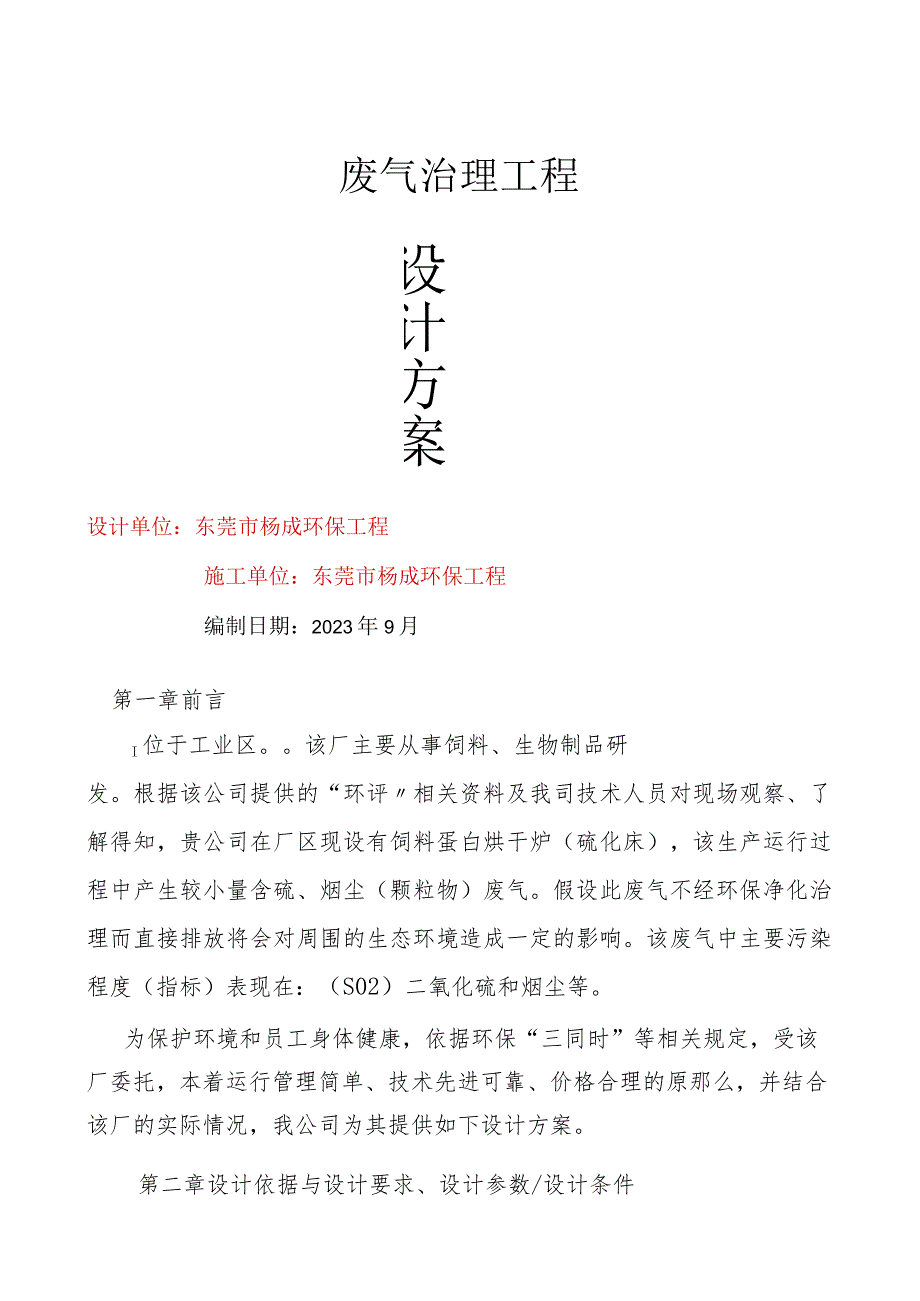

1、废气治理工程设计方案设计单位：东莞市杨成环保工程施工单位：东莞市杨成环保工程编制日期：2023年9月第一章前言I位于工业区。该厂主要从事饲料、生物制品研发。根据该公司提供的“环评相关资料及我司技术人员对现场观察、了解得知，贵公司在厂区现设有饲料蛋白烘干炉（硫化床），该生产运行过程中产生较小量含硫、烟尘（颗粒物）废气。假设此废气不经环保净化治理而直接排放将会对周围的生态环境造成一定的影响。该废气中主要污染程度（指标）表现在：（S02）二氧化硫和烟尘等。为保护环境和员工身体健康，依据环保“三同时”等相关规定，受该厂委托，本着运行管理简单、技术先进可靠、价格合理的原那么，并结合该厂的实际情况，我公司

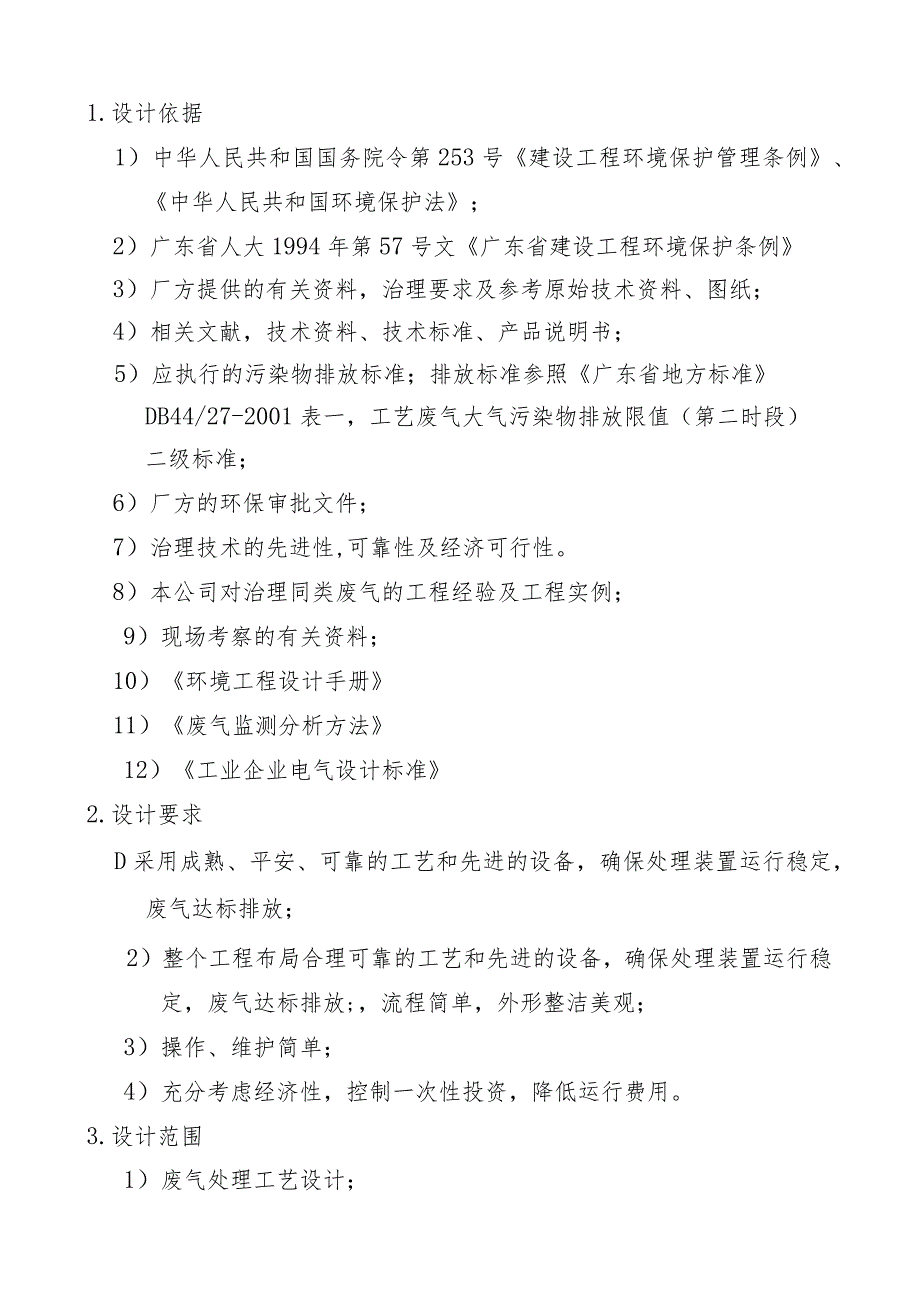

2、为其提供如下设计方案。第二章设计依据与设计要求、设计参数/设计条件1.设计依据1）中华人民共和国国务院令第253号建设工程环境保护管理条例、中华人民共和国环境保护法；2）广东省人大1994年第57号文广东省建设工程环境保护条例3）厂方提供的有关资料，治理要求及参考原始技术资料、图纸；4）相关文献，技术资料、技术标准、产品说明书；5）应执行的污染物排放标准；排放标准参照广东省地方标准DB44/27-2001表一，工艺废气大气污染物排放限值（第二时段）二级标准；6）厂方的环保审批文件；7）治理技术的先进性,可靠性及经济可行性。8）本公司对治理同类废气的工程经验及工程实例；9）现场考察的有关资料；1

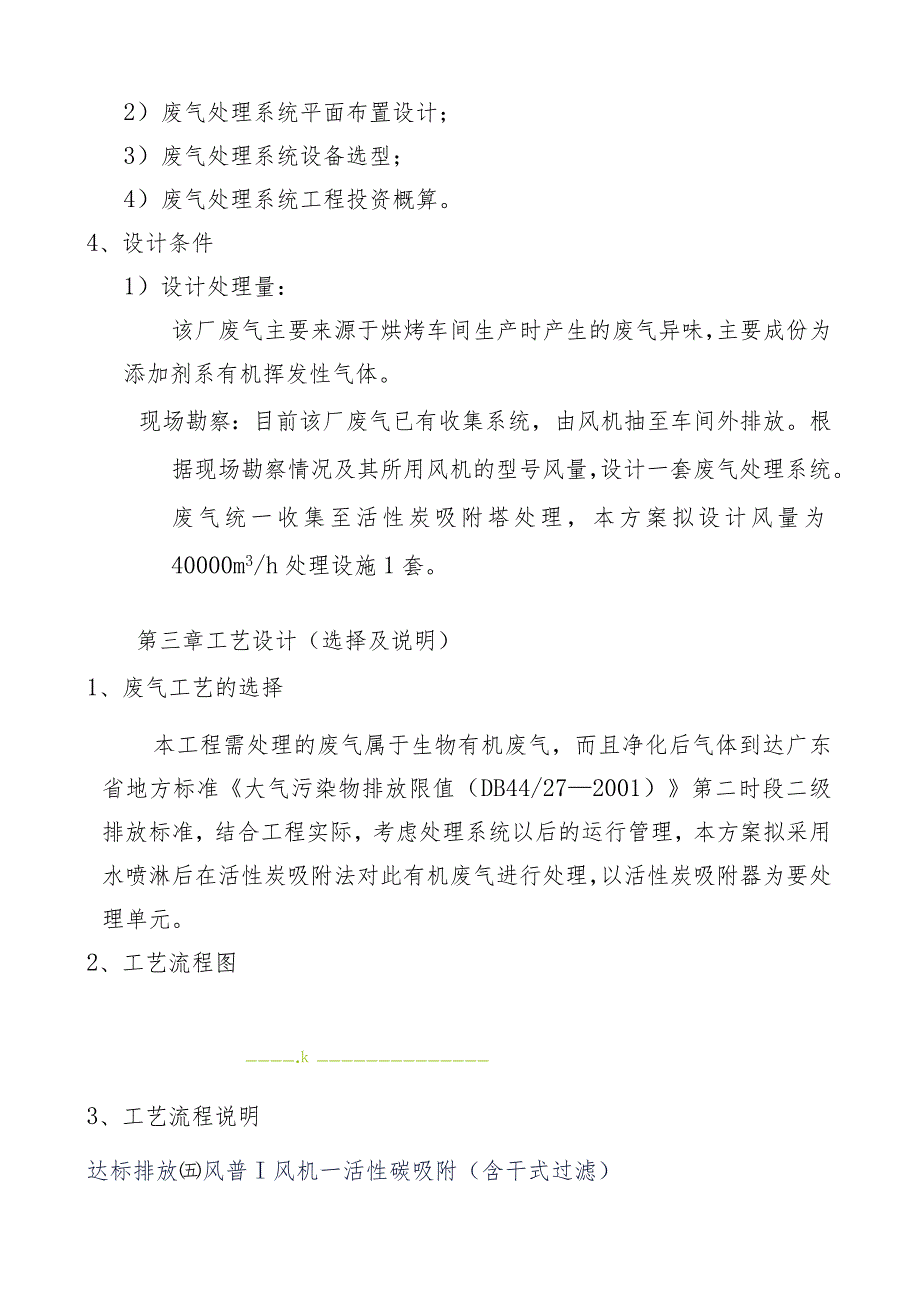

3、0）环境工程设计手册11）废气监测分析方法12）工业企业电气设计标准2.设计要求D采用成熟、平安、可靠的工艺和先进的设备，确保处理装置运行稳定，废气达标排放；2）整个工程布局合理可靠的工艺和先进的设备，确保处理装置运行稳定，废气达标排放;，流程简单，外形整洁美观；3）操作、维护简单；4）充分考虑经济性，控制一次性投资，降低运行费用。3.设计范围1）废气处理工艺设计；2）废气处理系统平面布置设计；3）废气处理系统设备选型；4）废气处理系统工程投资概算。4、设计条件1）设计处理量：该厂废气主要来源于烘烤车间生产时产生的废气异味，主要成份为添加剂系有机挥发性气体。现场勘察：目前该厂废气已有收集系统，
4、由风机抽至车间外排放。根据现场勘察情况及其所用风机的型号风量，设计一套废气处理系统。废气统一收集至活性炭吸附塔处理，本方案拟设计风量为40000m3/h处理设施1套。第三章工艺设计（选择及说明）1、废气工艺的选择本工程需处理的废气属于生物有机废气，而且净化后气体到达广东省地方标准大气污染物排放限值（DB44/272001）第二时段二级排放标准，结合工程实际，考虑处理系统以后的运行管理，本方案拟采用水喷淋后在活性炭吸附法对此有机废气进行处理，以活性炭吸附器为要处理单元。2、工艺流程图k3、工艺流程说明达标排放风普I风机一活性碳吸附（含干式过滤）根据该公司排放的废气的特点和目前现场的情况，此局部有
5、机废气经排风管收集至车间外喷淋塔进行初步的预处理后，其含尘浓度大大降低。之后经过漆雾过滤器进行除雾在由活性碳过滤层吸附作用对废气中的有机污染物作吸附处理，使废气达标排放。具体布置那么拟在现有风机后接喷淋塔在由主塔内漆雾过滤器，然后经过活性碳过滤层，最后经引风机高空排放经净化后的气体。废气由主塔下部切线方向进入高效旋流水喷淋塔，气流螺旋冲向中心管设置的风叶，使气流加速并与其内部喷头喷雾所形成的液膜相接触后，（油脂及粉状物）被捕集液相混合，气液充分接触，废气中细小粉尘、未凝固的颗粒及少量的废气被洗涤液吸收；液雾在旋流带动下，也作旋转运动，油脂尘粒在液雾的作用下变湿变重,通过离心力和惯性力的作用被甩
6、向外壁，使油脂尘粒与气别离，同时把烘烤段排除的大量热气体降温，确保了活性炭的使用寿命，废气由洗涤塔二级风轮除雾脱水后进入干式过滤器，对废气进行深度处理。第四章设备选型废气治理净化系统：1）、风管选型因喷漆废气已由风机通过风管在车间外，但需增加进风管引风进入活性碳吸附塔。因含有粉尘污染物，需取较大风速。处理系统风量为40000113h,一般排放风管风速v=8-14ms,那么风管断面积为（取风阻系数为0.25）：40000/（3600*14*0.75）=0.84m3核算主风管尺寸为：800*1000连接风管尺寸为6800风管系统主风管压力损失：10In以内-15OPa材质：A3（热板）卷制2）、后
7、置风机选型功率：37KW数量：1台3）、高效旋流雾化水喷淋净化塔处理风量：40000113h,即5.OmVs设备型号:非标自制，立式喷淋塔材质：不锈钢制作。外型尺寸：1650mm,H4000mm材质：厚2.0t不锈钢数量：1座4）、旋流雾化叶轮材质:不锈钢数量：1套5）、活性碳吸附过滤净化塔处理风量：40000m3h,即5.0m3s设备型号:非标自制，立式吸附塔吸附器材质：碳钢制作，辅以槽钢支架，内外防腐数量：1台建议厂方长期备用1吨活性碳,以便维护时及时更换取空塔气速：0.55-0.75ms规格：2.5t*L4000*W2000*H2200mm材质：A3钢制数量：1套6）、喷淋水池（喷淋塔附
8、箱）规格：2200*3000*1070三经过过滤，水循环使用材质：砖混配套：管件数量：1座7）、喷淋循环水泵功率：4KW数量：1台8）、连接/排放风管规格：800数量：1套配套：弯头、风阀9）集成干式过滤除雾器处理风量：40000m3h设备型号：非标自制，与活性炭吸附塔配套设计风速：1.5ms过滤面积：333m2外形尺寸：LB=L25003000mm放置方式：过滤器主体与活性炭吸附器集成一体化，采用抻拉式设计，方便清洗设备材质：滤网、绸和绒布滤料并辅以角铁支架；其中过滤网厚IoOmn1,主要材料由玻璃纤维网制作数量：1台第五章估计工程进度进度方案表：工程进度名称所需工作日设备制作工作日5天设备
9、安装工作日5天设备调试工作日3天总计13天备注：以上工程完工总工作日13天，施工工作日以晴天天数计，如下雨或其他不可抗拒因素工期顺延。第六章售后效劳1、一年内对提供的设备进行保修（人为损坏或特殊自然因素除外）;2、提供维修效劳和技术咨询；3、免费培养厂方人员日常管理和维护知识。第七章工程预（结）算金泰得烘干废气治理工程预（结）算表序号名称规格或型号单位数量单价（元）总价（元）1304#不锈钢旋流雾化喷淋塔2.0t*13501650*4000三套128000280002喷淋泵及防震垫/固定架等不锈钢4KW台1480048003三级水池（砖混,含根底）2200*3000*1070mm座170007
10、0004水管/阀门506375三PVC/镀锌管套1500050005A3钢活性碳吸附塔2.5t*L4000*W2000*H2200三套133000330006喷淋塔爬梯平台不含围栏,角铁水管套1450045007引风机及防震垫固定架等37KW台132000320008干式过渡器及其配件抽屉式个8100080009活性碳（含搬运费）有机废气专用碳套18000800010活性碳盒子个41500600011一级爬梯平台项13000300012气体管道（A3（热板）卷制）560*690mm内涂防腐项10400400013气体管道（A3（热板）卷制）800三,内涂防腐米5400200014排放管道（A3
11、（热板）卷制）800三,内涂防腐项10400400015管道弯头（A3（热板）卷制）800三,内涂防腐个5600300016变径管及连接件项16000600017油漆、玻璃胶等焊条拉钉软接/安装配件等项1150001500018运输/吊装费项12000200019电控系统含线路,降压起动套117000100020制作安装人工及调试费项13500021环保监测费东莞市环境保护监测中心站项1300021合计（不含税）Tl=20项之和23030022税金T2=T1*8%1842422总计（含税）含税金/环保监测费。248724以上工程总报价大写人民币：虱拾肆万捌仟柒佰虱拾肆元整备注：电源由甲方提供并接至施工现场（离治理设备5米内）。第八章工程图纸第十章、售后效劳售后效劳宗旨“效劳第一、客户至上，以科技为先导，以信誉求开展”。1、保质风机修保半年，主体设备保修一年，在保修期内，对确实出现工程质量的设备材料进行无条件维修或更换。2、 维修对设备运行发生的故障及客户提出的技术问题在24小时内答复，48小时到现场处理；对所承接的工程进行终生技术效劳。3、 调试：工程完工我公司负责系统运行调试，使系统正常运行。4、培训：对客户进行“管理、操作、维护三位一体的无偿。
