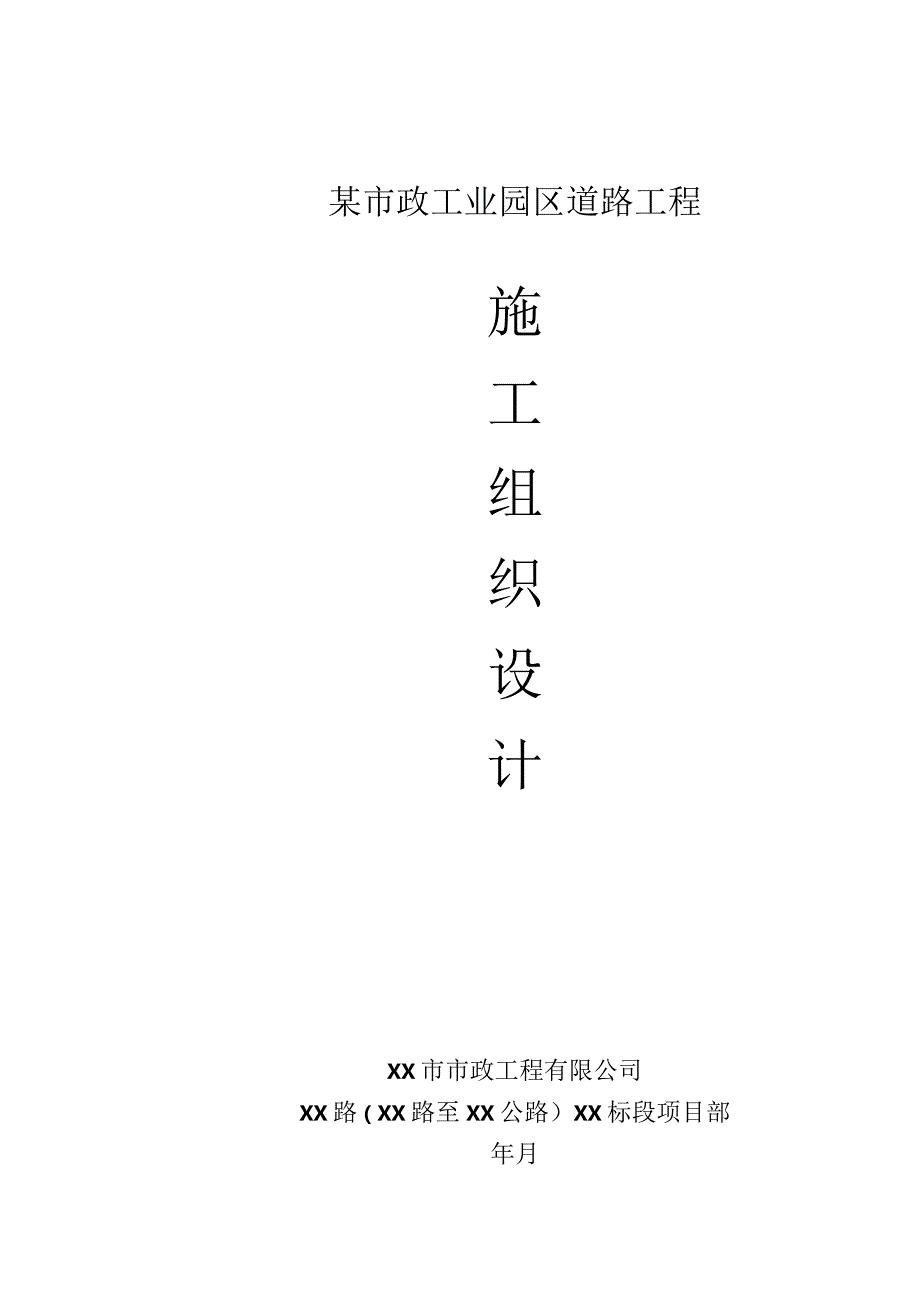

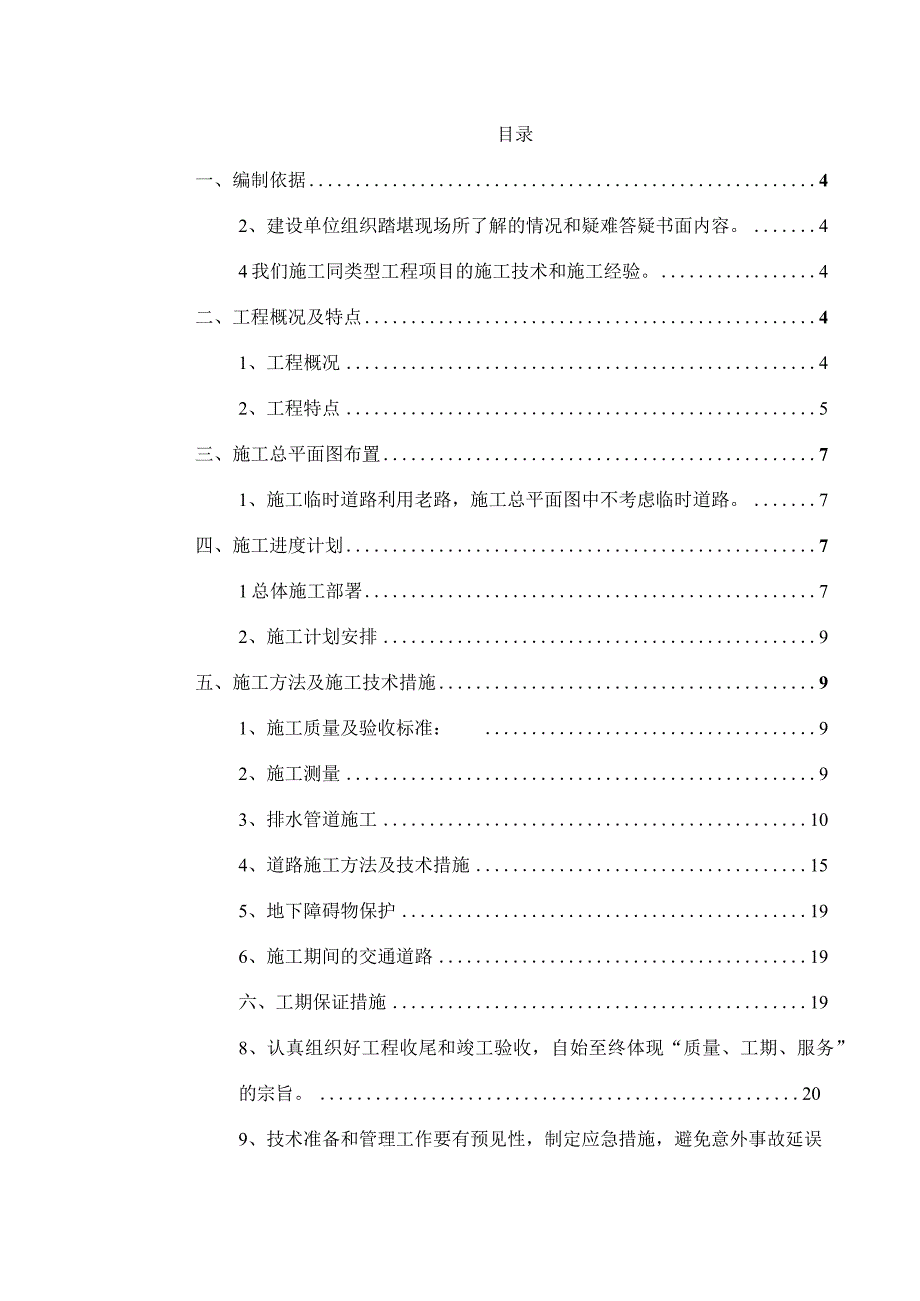

1、某市政工业园区道路工程施工组织设计XX市市政工程有限公司XX路（XX路至XX公路）XX标段项目部年月目录一、编制依据42、建设单位组织踏堪现场所了解的情况和疑难答疑书面内容。44我们施工同类型工程项目的施工技术和施工经验。4二、工程概况及特点41、工程概况42、工程特点5三、施工总平面图布置71、施工临时道路利用老路，施工总平面图中不考虑临时道路。7四、施工进度计划71总体施工部署72、施工计划安排9五、施工方法及施工技术措施91、施工质量及验收标准：92、施工测量93、排水管道施工104、道路施工方法及技术措施155、地下障碍物保护196、施工期间的交通道路19六、工期保证措施198、认真组

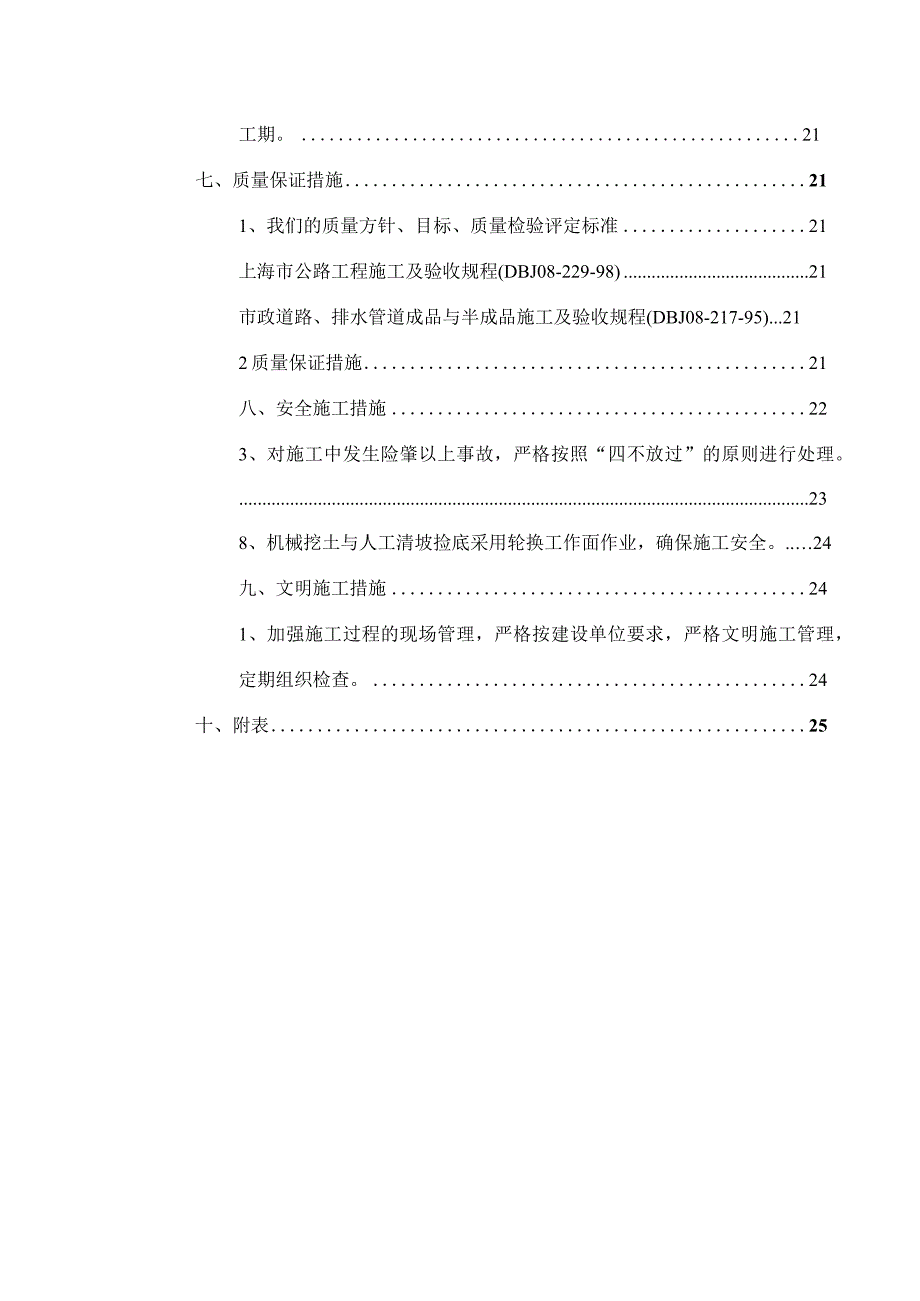

2、织好工程收尾和竣工验收，自始至终体现“质量、工期、服务”的宗旨。209、技术准备和管理工作要有预见性，制定应急措施，避免意外事故延误工期。21七、质量保证措施211、我们的质量方针、目标、质量检验评定标准21上海市公路工程施工及验收规程(DBJ08-229-98)21市政道路、排水管道成品与半成品施工及验收规程(DBJ08-217-95).212质量保证措施21八、安全施工措施223、对施工中发生险肇以上事故，严格按照“四不放过”的原则进行处理。238、机械挖土与人工清坡捡底采用轮换工作面作业，确保施工安全。.24九、文明施工措施241、加强施工过程的现场管理，严格按建设单位要求，严格文明施工
3、管理，定期组织检查。24十、附表25一、编制依据1、建设单位提供的XX路道路大修工程（三标）招标文件和上海同济规划建筑设计研究总院设计的上海市XX区XX路大修工程施工图，及有关的标准图集。2、建设单位组织踏堪现场所了解的情况和疑难答疑书面内容。3、现行的国家有关技术标准和施工验收规范，以及上海市市政工程管理局颁发的施工技术操作规程、市政工程质量检验评定标准和公路工程施工及验收规程。4我们施工同类型工程项H的施工技术和施工经验。二、工程概况及特点1、工程概况XX路是XX城市工业园区内一条东西向城市次干路，大修工程东起外环线，向西至纬三路，全长1230m,包括道路和排水两部分内容，共分三个标段。本
4、次招标的路段（三标段）为：k2+890k3+350里程桩号，总长46OnI（工程平面示意见附图一）。道路路幅30m,横断面布置为2m（人行道）+3.5m（非机动车道）+0.5m（机非分隔带）+8m（车行道）+2m（中央分隔带）+8m（车行道）+0.5m（机非分隔带）3.5m（非机动车道）2m（人行道）。机动车道结构层为：15Cm砾石砂垫层、40cm粉煤灰三渣基层、9cm粗粒式沥青碎面层、3cm细粒式沥青碎面层；非机动车道结构层为：15Cm砾石砂垫层、25cm粉煤灰三渣基层、6cm粗粒式沥青碎面层、3cm细粒式沥青碎面层。（道路横断面结构见附图二）本标段雨水排水主管道为1200mm、1400mm
5、两种，管道接口为平口式钢筋碎管柔性接口；与其衔接的真陈路、纬三路雨水排水管道为1000、600两种，接口为企口式钢筋硅管柔性接口；道路路面排水支管为6300一种，管道接口为承插式碎管柔性接口。污水管道为450300承插式碎管，管道接口为承插式碎管柔性接口。雨水主管道埋设深度3.80m6.9711b雨水窖井27#井挖土深度为7.27m。污水管道埋深度1.75534m。基础均采用135沟管基座，C20碎。6600、61200、61400管道为钢筋碎管基础，管顶500以下回填黄砂，管顶500以上素土回填；300,450600管道为素碎管，管沟素土回填。2、工程特点由于本标段工程是大修工程，因此本工程
6、的施工范围内有一条老路，其道路结构为：15Cnl砾石砂垫层、35cm粉煤灰三渣基层、5cm粗粒式沥青碎面层、3cm细粒式沥青碎面层。在施工排水管道时，大部分老路可以作为车辆通行便道。在施工路床时全部破除，并修筑交通便道,破碎的材料可回填到低洼处。在老路的南侧有煤气管、给水管和电缆管，施工时根据建设单位提供的原管线图探明其位置做好保护措施。沿XX路两侧有人行道口和机动车道口，施工时要采取措施。主要工程实物量见下表。表一主要工程实物量序号项目名称规格材料单位数量备注1污水管300碎管m542.62污水管450佐管m25.63雨水管300碎管m3854雨水管600钢筋硅管m3955雨水管1000钢筋
7、硅管m152.66雨水管1400钢筋碎管m4277雨水管1200钢筋佐管m30.38窖井1000X1000砖砌座169窖井750X750砖砌座910窖井600X600砖砌座611窖井1100X1750砖砌座812窖井1000X1550砖砌座113窖井1000X1300砖砌座314三通井碎座115三通井砖砌座216二通井砖砌座217雨水口In型砖砌218雨水口II型砖砌座2719钢板桩400块120020管道挖方m1259221管道填方3m620622回填粗砂3m366823道路挖方3m135724道路填方3m274825碎石盲沟m121926开挖明沟m9682715cm砾石砂隔离层m21626
8、62840cm粉煤灰三渣2m126142925cm粉煤灰三渣m3652309cm粗粒沥青碎面层m211221316cm粗粒沥m22727青碎面层323cm细粒沥青碎面层m21394833碎彩色人行道板m2262634碎进口坡m212035C25水泥碎侧平石m400636翻挖沥青柏油类路面7.5cmm2381037翻挖粉煤灰、三渣m2381039土方场内运输m24105三、施工总平面图布置1、施工临时道路利用老路，施工总平面图中不考虑临时道路。2、采用空调集装箱式工具房四个，用于现场办公及小型工具堆放。每个工具房为2.4X6=14.4仇共57.62,占地80nf。工具房摆放在施工区域规划红线范围
9、内。施工人员住房就近租用村民房屋。3、管道施工采用活动搅拌站。待排水管道施工完毕后，在沿线适当位置设一个相对固定的搅拌站，用于拌制砂浆和零星碎。4、在道路的北侧、南侧各施工一条1000（宽）XlOOO150Omm（深）的临时排水沟。5、施工用电采用200KVA的开关箱一只，再设分箱到施工点。施工用水采用L5的橡胶管。施工临时设施布置示意图见附图三。四、施工进度计划1总体施工部署1.l合同签定后，施工人员、施工机械、施工材料首先进场，搭设施工临时设施，提出工程备料计划。1.2 为了保证在施工期间过往车辆通行，施工采用半幅施工。（施工顺序区域划分见附图四）1.3 开工令下达后，首先施工临时排水沟，
10、同时破除设计道路中心线北侧老路的沥青碎面层，施工钢板桩和降水管。破除的材料首先填至K3+028K3+148段老路南侧，以免施工该段管道施工时影响交通。1.4 各工序的施工顺序如下：道路施工工序流程图中央隔离带回填绿化土竣工、验收2、施工计划安排影响本工程的关键施工项目是地下排水管线，因此施工的重点是抓地下排水管线施工，从机械设备、材料、劳动力都要作好充分的准备工作，确保地下管线施工的施工质量和施工工期。为后续工序按时施工创造条件。劳动力计划见附表一；机械计划见附表二；材料计划见附表三；施工进度网络计划见附图五：xx路道路大修工程(三标)网络计划。五、施工方法及施工技术措施1、施工质量及验收标准
11、：上海市公路工程施工及验收规程(DBJo8-229-98)；给排水管道施工及验收规范(GB50268-97)。2、施工测量2.1施工前由设计院进行技术交底，熟悉图纸，会同勘测设计部门到现场交接中线控制桩和水准点，并对控制桩进行复核和加以保护(100XlOo预制碎桩，涂刷红白相间的油漆，打四根)。2. 2道路中线桩桩距直线段设为20m,曲线段设为IOm,竖曲线起点和地形变化必须加桩。2.3临时水准点设置距离为15OnI左右，本标段设置三个点。2.4所有的测量桩位均应由我公司质量监督处复测，在施工期间做到每10天对测量标志进行一次复测。3、排水管道施工3. 1管沟土方施工3. 1.1打钢板桩3.
12、由于雨排水管道埋设较深，为了减少挖方量和尽量保持原地基的土力学性质，我们采用打钢板桩的技术措施进行围护。由于FXY/27FXW/30段雨水管道开挖深度达7.3m左右，采用先挖土三米卸载后，再打钢板桩的方式进行围护。钢板桩施工见附图六、附图七。打桩施工详细的作业设计在中标后编制。4. 1.2井点降水本工程主管道埋设较深（雨水主管道挖土深度4.45m72711b雨水窖井27#井挖土深度为7.27m,污水管道挖土深度1.99m5.61m）,我们考虑施工中采用轻型井点降水，降低地下水位便于管道施工。措施如下：A、在管线南北两侧挖InlXIm降水管沟，边坡系数为L0.5。B、降水系统40长为一套，井点管
