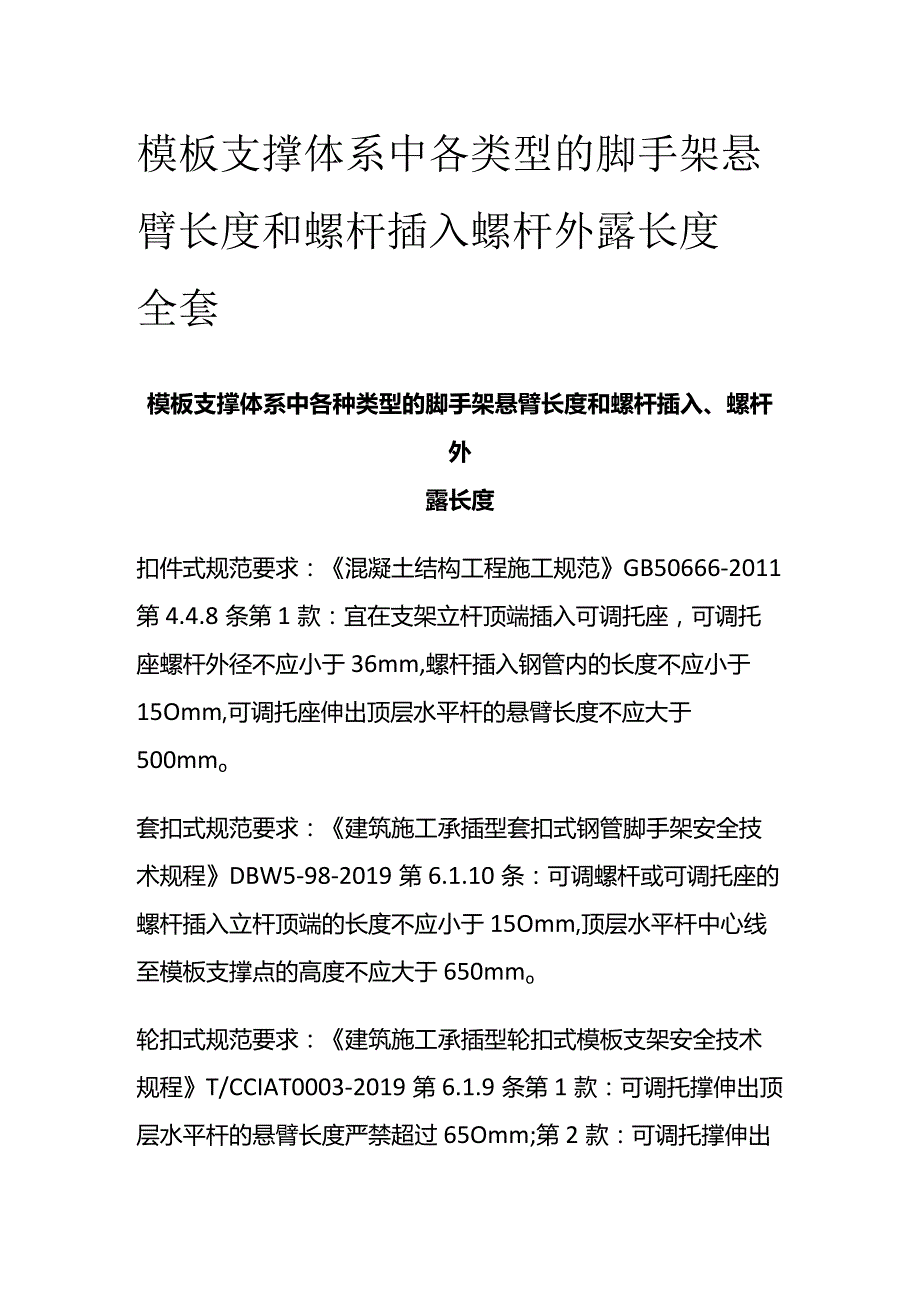

模板支撑体系中各类型的脚手架悬臂长度和螺杆插入 螺杆外露长度全套.docx_第1页
第1页 / 共3页

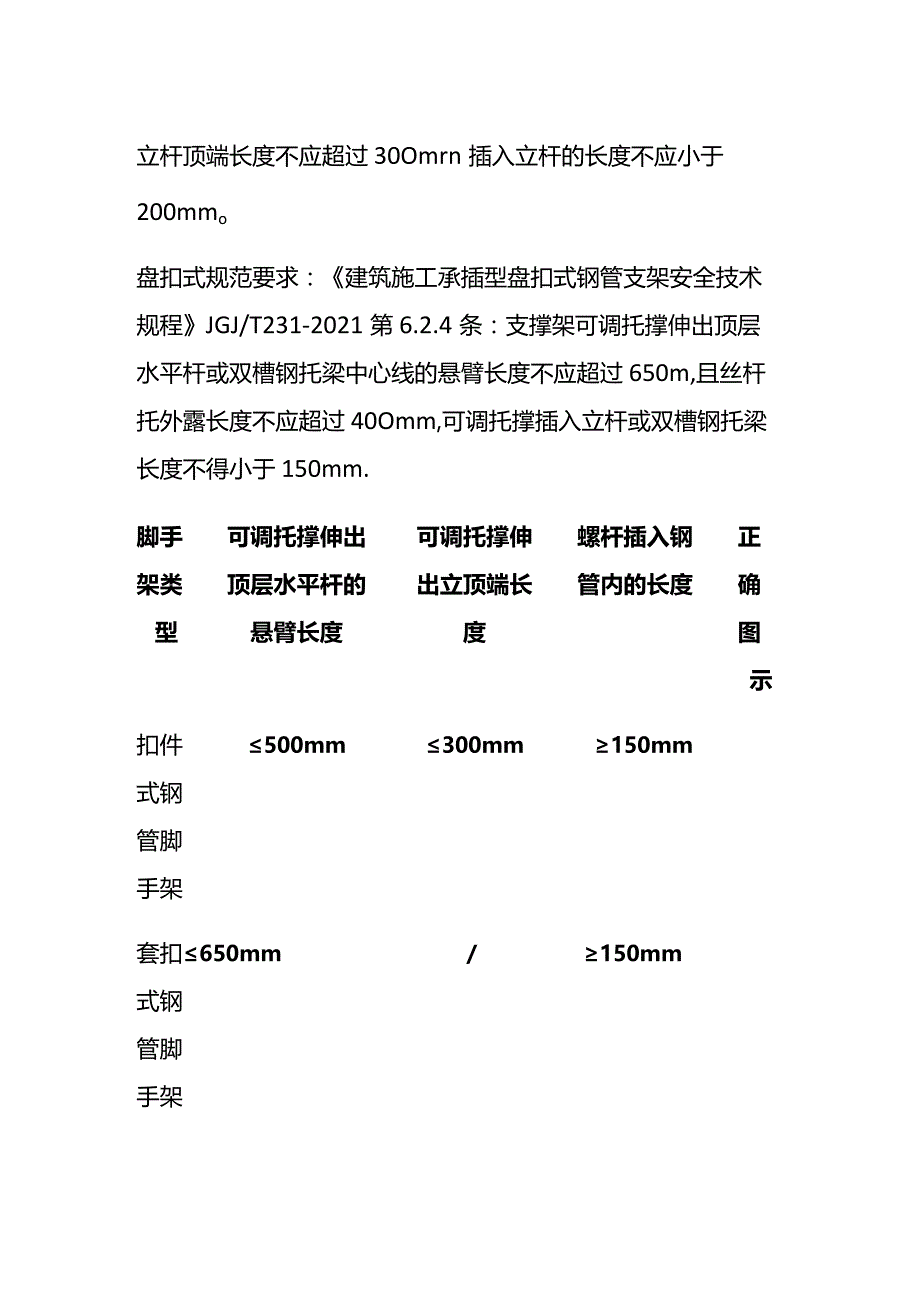

模板支撑体系中各类型的脚手架悬臂长度和螺杆插入 螺杆外露长度全套.docx_第2页
第2页 / 共3页

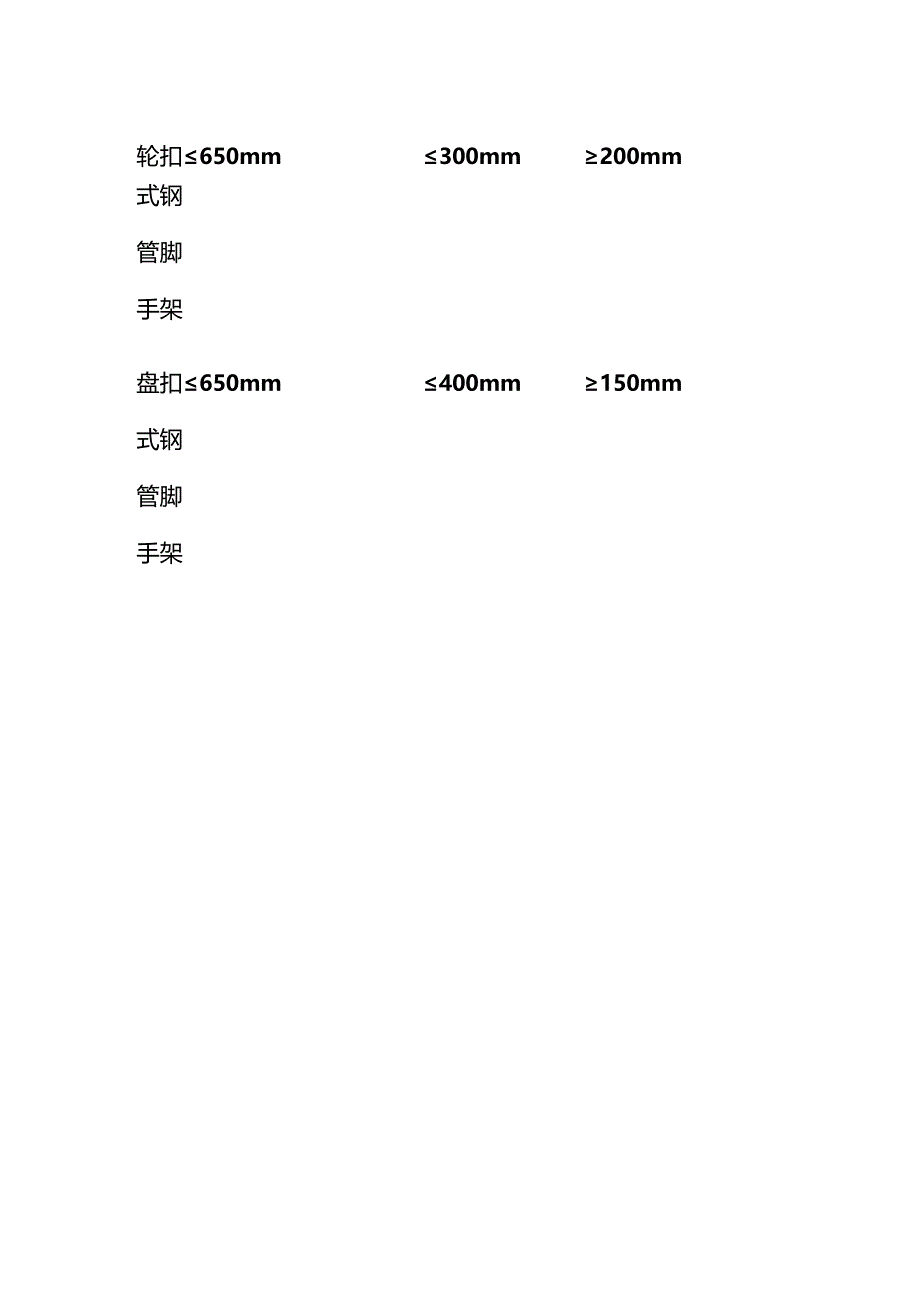

模板支撑体系中各类型的脚手架悬臂长度和螺杆插入 螺杆外露长度全套.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《模板支撑体系中各类型的脚手架悬臂长度和螺杆插入 螺杆外露长度全套.docx》由会员分享,可在线阅读,更多相关《模板支撑体系中各类型的脚手架悬臂长度和螺杆插入 螺杆外露长度全套.docx(3页珍藏版)》请在第壹文秘上搜索。

1、模板支撑体系中各类型的脚手架悬臂长度和螺杆插入螺杆外露长度全套模板支撑体系中各种类型的脚手架悬臂长度和螺杆插入、螺杆外露长度扣件式规范要求:混凝土结构工程施工规范GB50666-2011第4.4.8条第1款:宜在支架立杆顶端插入可调托座,可调托座螺杆外径不应小于36mm,螺杆插入钢管内的长度不应小于15Omm,可调托座伸出顶层水平杆的悬臂长度不应大于500mmo套扣式规范要求:建筑施工承插型套扣式钢管脚手架安全技术规程DBW5-98-2019第6.1.10条:可调螺杆或可调托座的螺杆插入立杆顶端的长度不应小于15Omm,顶层水平杆中心线至模板支撑点的高度不应大于650mmo轮扣式规范要求:建筑

2、施工承插型轮扣式模板支架安全技术规程T/CCIAT0003-2019第6.1.9条第1款:可调托撑伸出顶层水平杆的悬臂长度严禁超过65Omm;第2款:可调托撑伸出立杆顶端长度不应超过30Omrn插入立杆的长度不应小于200mmo盘扣式规范要求:建筑施工承插型盘扣式钢管支架安全技术规程JGJ/T231-2021第6.2.4条:支撑架可调托撑伸出顶层水平杆或双槽钢托梁中心线的悬臂长度不应超过650m,且丝杆托外露长度不应超过40Omm,可调托撑插入立杆或双槽钢托梁长度不得小于150mm.脚手可调托撑伸出可调托撑伸螺杆插入钢正架类顶层水平杆的出立顶端长管内的长度确型悬臂长度度图示扣件500mm300mm150mm式钢管脚手架套扣650mm/150mm式钢管脚手架轮扣650mm300mm200mm式钢管脚手架盘扣650mm400mm150mm式钢管脚手架
