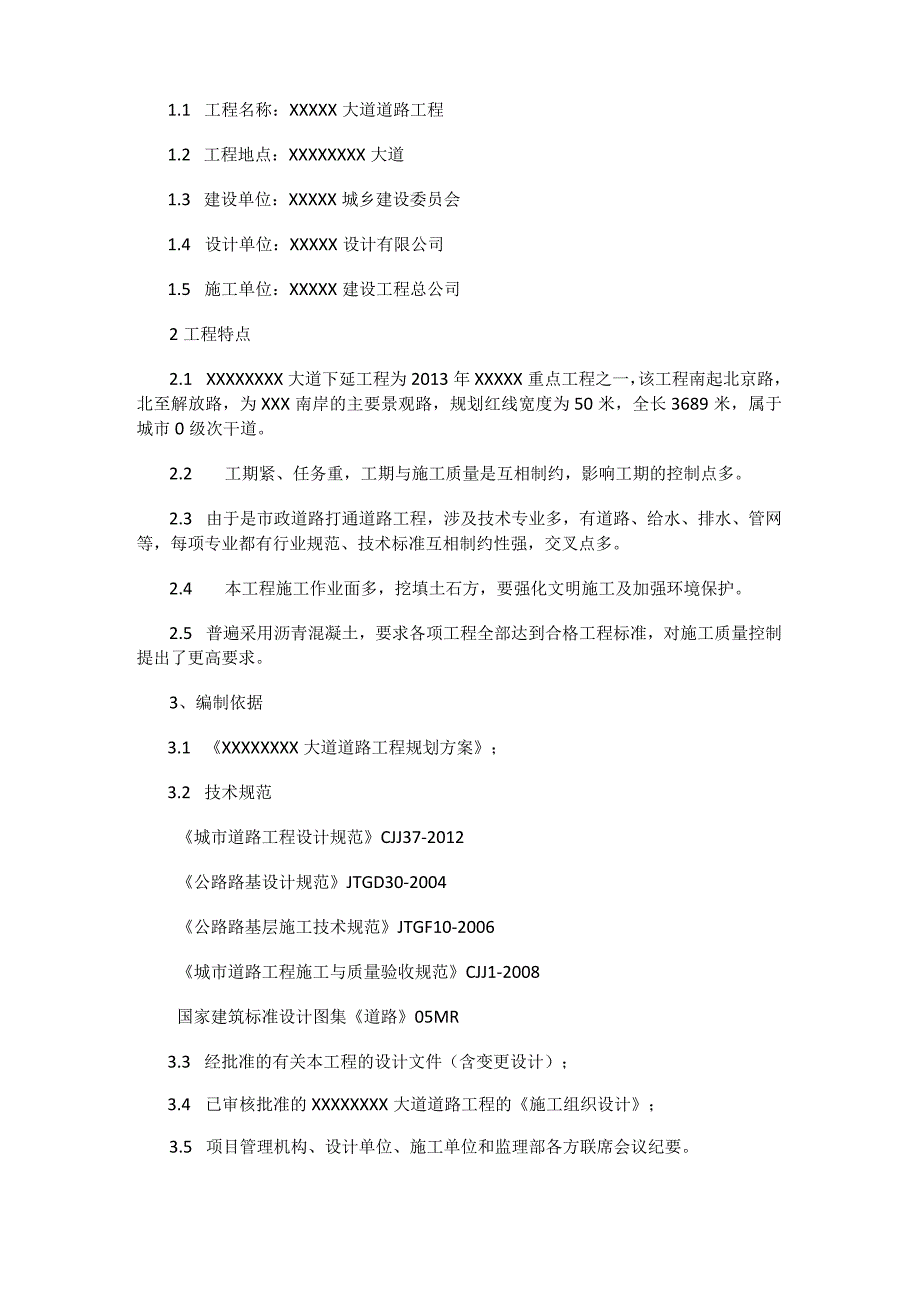

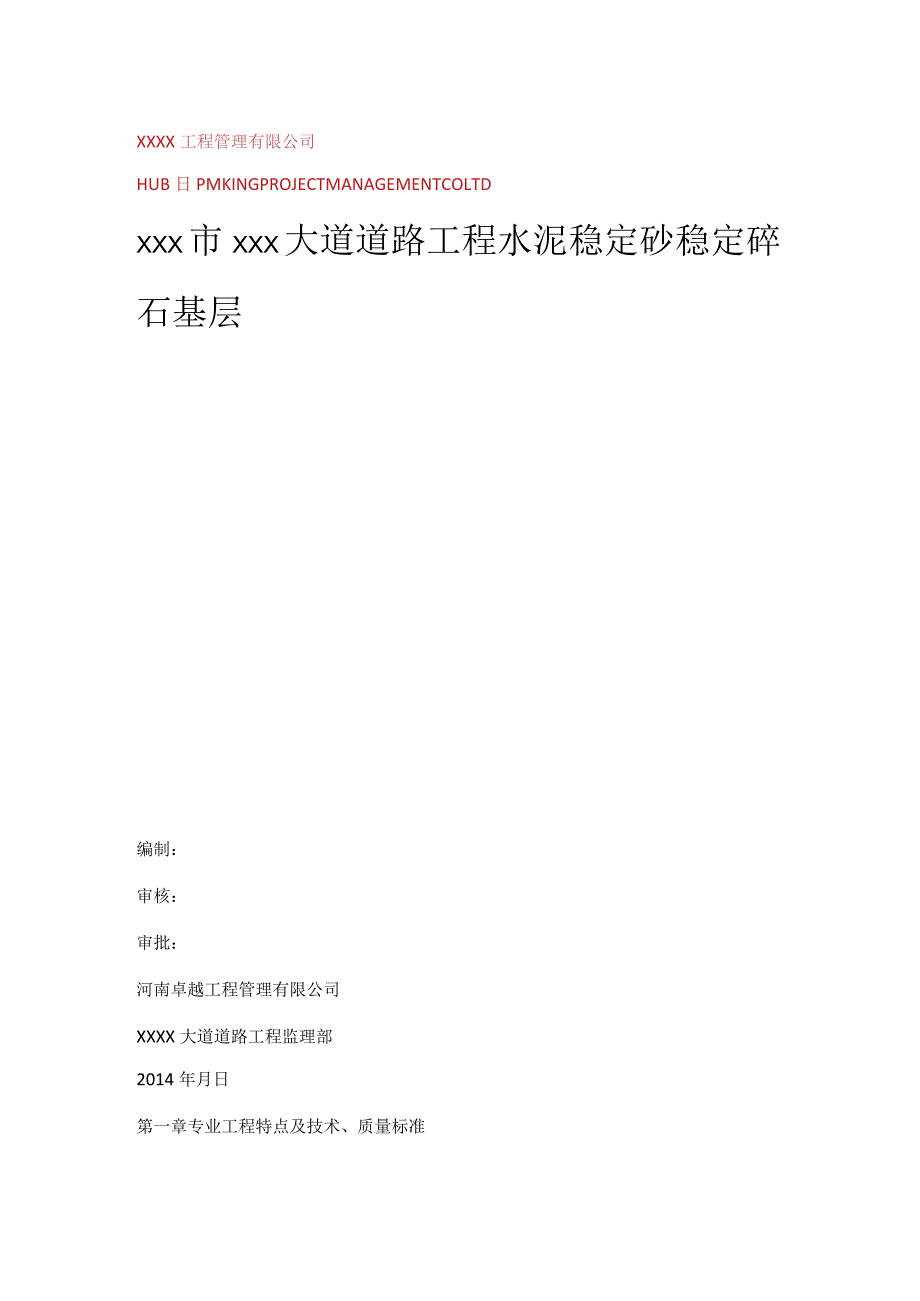

1、XXXX工程管理有限公司HUB日PMKINGPROJECTMANAGEMENTCOLTDXXX市XXX大道道路工程水泥稳定砂稳定碎石基层编制：审核：审批：河南卓越工程管理有限公司XXXX大道道路工程监理部2014年月日第一章专业工程特点及技术、质量标准1.1 工程名称：XXXXX大道道路工程1.2 工程地点：XXXXXXXX大道1.3 建设单位：XXXXX城乡建设委员会1.4 设计单位：XXXXX设计有限公司1.5 施工单位：XXXXX建设工程总公司2工程特点2.1 XXXXXXXX大道下延工程为2013年XXXXX重点工程之一，该工程南起北京路，北至解放路，为XXX南岸的主要景观路，规划红线
2、宽度为50米，全长3689米，属于城市0级次干道。2.2 工期紧、任务重，工期与施工质量是互相制约，影响工期的控制点多。2.3 由于是市政道路打通道路工程，涉及技术专业多，有道路、给水、排水、管网等，每项专业都有行业规范、技术标准互相制约性强，交叉点多。2.4 本工程施工作业面多，挖填土石方，要强化文明施工及加强环境保护。2.5 普遍采用沥青混凝土，要求各项工程全部达到合格工程标准，对施工质量控制提出了更高要求。3、编制依据3.1 XXXXXXXX大道道路工程规划方案；3.2 技术规范城市道路工程设计规范CJJ37-2012公路路基设计规范JTGD30-2004公路路基层施工技术规范JTGF1

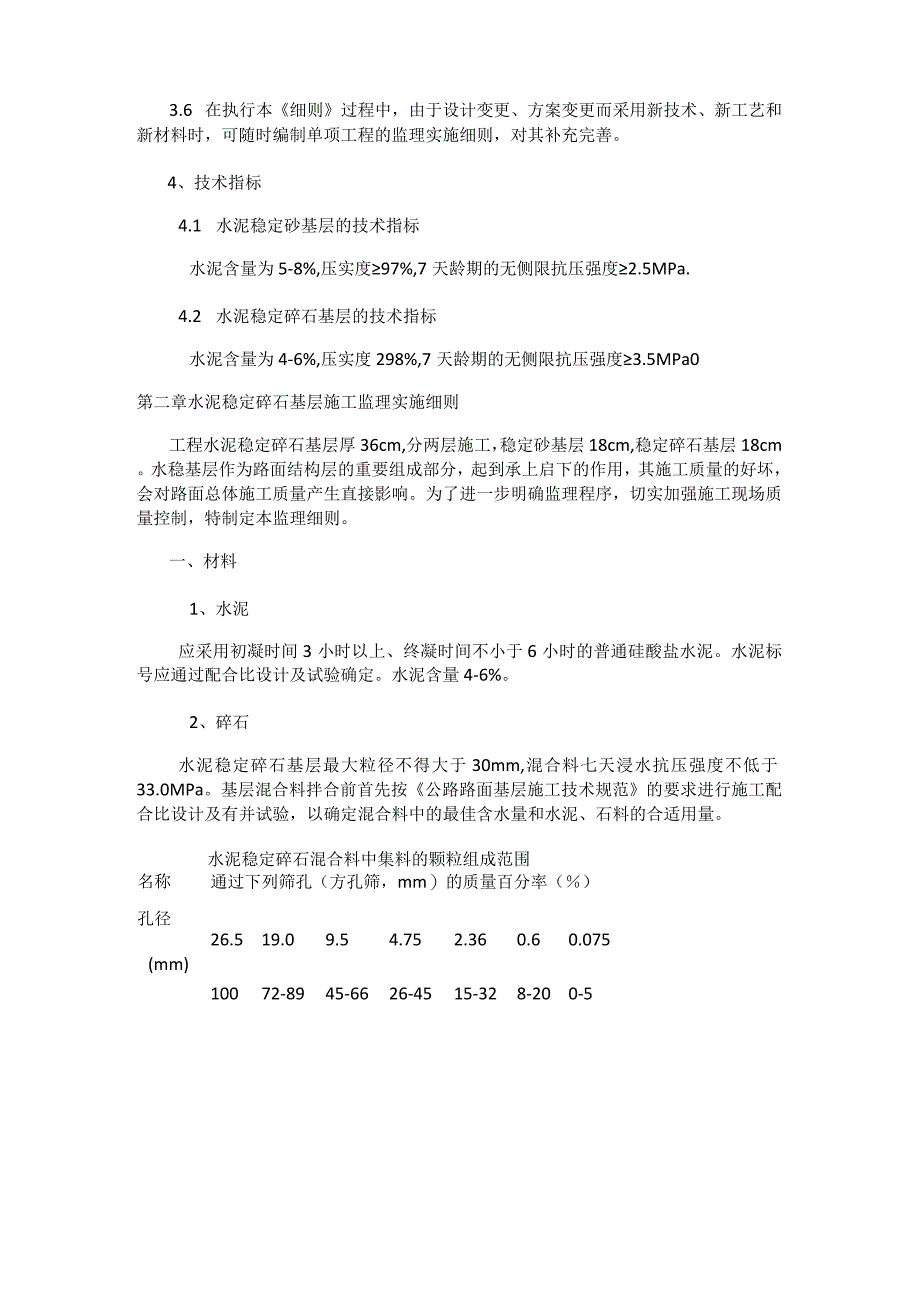

3、0-2006城市道路工程施工与质量验收规范CJJ1-2008国家建筑标准设计图集道路05MR3.3 经批准的有关本工程的设计文件（含变更设计）；3.4 已审核批准的XXXXXXXX大道道路工程的施工组织设计；3.5 项目管理机构、设计单位、施工单位和监理部各方联席会议纪要。3.6 在执行本细则过程中，由于设计变更、方案变更而采用新技术、新工艺和新材料时，可随时编制单项工程的监理实施细则，对其补充完善。4、技术指标4.1 水泥稳定砂基层的技术指标水泥含量为5-8%,压实度97%,7天龄期的无侧限抗压强度2.5MPa.4.2 水泥稳定碎石基层的技术指标水泥含量为4-6%,压实度298%,7天龄期的
4、无侧限抗压强度3.5MPa0第二章水泥稳定碎石基层施工监理实施细则工程水泥稳定碎石基层厚36cm,分两层施工，稳定砂基层18cm,稳定碎石基层18cm。水稳基层作为路面结构层的重要组成部分，起到承上启下的作用，其施工质量的好坏，会对路面总体施工质量产生直接影响。为了进一步明确监理程序，切实加强施工现场质量控制，特制定本监理细则。一、材料1、水泥应采用初凝时间3小时以上、终凝时间不小于6小时的普通硅酸盐水泥。水泥标号应通过配合比设计及试验确定。水泥含量4-6%。2、碎石水泥稳定碎石基层最大粒径不得大于30mm,混合料七天浸水抗压强度不低于33.0MPa。基层混合料拌合前首先按公路路面基层施工技术
5、规范的要求进行施工配合比设计及有并试验，以确定混合料中的最佳含水量和水泥、石料的合适用量。水泥稳定碎石混合料中集料的颗粒组成范围名称通过下列筛孔（方孔筛，mm）的质量百分率（）孔径(mm)26.519.09.54.752.360.60.07510072-8945-6626-4515-328-200-5采用不含有害物质的洁净水源。所有原材料经试验，确认符合施工技术规范以及质量检验评定标准，方可使用。二、混合料配合比设计及验证首先对施工方提交的配合比进行审查，根据水稳碎石应具有较小的温度收缩和干缩系数（现场裂缝较少），施工和易性好（粗集料离析较小）的要求，集料筛分宜控制，进行重型击实试验，并求得最
6、佳含水量和最大干密度，同时根据成型试件做无侧限抗压试验。最后对试验成果进行分析，确定最佳配合比。三、试验路段为了确保路面基层的施工质量，用以检验混合料的配合比设计，确定松铺系数、最佳含水量、合理的机械组合和标准的施工方法。应试铺一段30Om-60Om左右的基层作为试验段，试铺时监理应全面记录各项工艺参数，并及时灌砂检查密实度。试铺段施工结束后，应认真、及时总结。四、水泥稳定碎石基层施工1、施工准备1）摊铺前对下承层进行清扫，铲除软弱层，作业面适当洒水湿润。现场道路监理应按要求认真检查，把好下承层验收质量关。2）、测量放样开始摊铺的前一天，承包人进行测量放样，按摊铺机宽度与传感器间距，一般在直线
7、上间隔为IOm,在平曲线上为5m,做出标记,并打好导向控制线支架，根据松铺系数算出松铺厚度，决定导向控制线高度，挂好导向控制线（测量精度按部颁标准控制）。用于控制摊铺机摊铺厚度的控制线的钢丝拉力应不小于800N.3）、摊铺机就位挂线准备妥当后，摊铺机由施工段开始端桩位的高程挂线就位，将熨平板放置在垫木上，摊铺机自动找平触头放置钢丝上，调整垫木厚度使熨平板处于正确的高程位置。现场监理应认真检查摊铺机就位摊铺前的各种状况，以便顺利摊铺。2、混合料的拌和采用厂拌法拌和水泥稳定碎石混合料，拌和设备采用强制式（自动计量）粒料拌和机集中拌和。1）、开始拌和前.，拌和场备足各种所需材料。2）、每天开始搅拌前
8、，后场试验监理应检查场内各集料的含水量，计算当天的生产配合比，外加水与天然含水量的总和要比最佳含水量略高l%o3）、厂拌时实际采用的水泥剂量应略大于设计水泥剂量的0.5%及现场抽检的实际水泥用量按照批准的目标配合比控制。同时不得以提高水泥用量的方式提高路面基层强度。4）、每天开始出料时，后场试验监理要随时对水泥含量进行检测，要取样检查是否符合设计的配合比，每次取样1800克分6个试样进行试验,取6个试样的平均值作为测定的水泥剂量。发现异常要暂停拌料，找出问题的原因，并在处理妥当后再生产。每1-2小时检查一次拌和情况，抽检其配合比、集料级配、含水量是否变化。早晚与中午的含水量要有区别，要按温度变
9、化及时调整。5）、拌和机出料时必须配备带活门漏斗的料仓，由漏斗出料直接装车运输,装料时运输车辆应前后移动，最少分三次装料，避免混合料离析。3、混合料的运输1）、运输车辆在每天开工前要检查其完好情况，装料前应将车厢清洗干净。运输车辆数量一定要满足拌和出料与摊铺需要，并略有富余。2）、应尽快将拌成的混合料运到铺筑现场。车上的混合料应覆盖，减少水分损失。如运输车辆中途出现故障，必须立即以最短时间排除，当有困难时车内混合料不能及时运到摊铺现场、造成碾压完成最终时间超过2h,必须予以废弃。现场监理应根据出料单的出料记录时间检查延迟时间控制在2小时内。4、混合料的摊铺1）、采用两台摊铺机半幅一次进行梯队式
10、摊铺，一前一后保证速度一致、摊铺厚度一致、松铺系数一致、路拱坡度一致、摊铺平整度一致、振动频率一致,两机摊铺接缝平整。2）、在铺筑过程中，摊铺机螺旋送料器不停顿均匀转动，两侧保持有不少于送料器高度2/3的混合料，并保证在摊铺机全宽度断面上不发生离析。在熨平板按所需厚度固定后，不再随意调整。3）、摊铺机应低速连续摊铺，摊铺速度宜lmmin,禁止停机待料。摊铺机后应设专人消除细集料离析现象，特别应铲除局部粗集料窝，并用新拌混合料填补。4）、现场监理应认真检查松铺厚度与确定的松铺厚度是否一致，同时检查横坡度以及接缝是否良好。若两台摊铺机距离拉大超过5米时，应叫前一台减慢摊铺速度。5、混合料的碾压1）
11、混合料经摊铺和整型后，遵循试验段确定的程序和工艺，立即在全宽范围内进行碾压，先稳压（压实度达到90%）玲开始轻振动碾压玲再重振动碾压今最后胶轮稳压。初压采用双钢轮压路机或振动压路机静压两遍，速度控制在1.5-1.7kmh,然后采用振动压路机振压4-6遍，速度控制在1.822kmh,最后用轮胎式压路机碾压至表面平整光滑，无轮迹或隆起，路拱符合要求。一次碾压长度一般为30-50m,碾压段落必须层次分清，设置明显分界标志，旁站监理应记录碾压遍数，并用秒表测定碾压速度，对碾压速度过快的情况应予以制止。2）、碾压直线段时由两侧向中心碾压；超高段由内侧向外侧碾压。每道碾压与上道碾压相重叠1/2轮宽。碾压过
12、程中应及时检测压实度，达不到指标时重复再压，压实到规定的密实度（98%）为止。3）、压路机行车时要错开，相距不小于3m,停车应在已压好的路段上，以免破坏基层结构。严禁压路机在已完成的或正在碾压的路段上调头和急刹车,以保证水泥稳定碎石层表面不受破坏。4）、碾压到要求的压实度时必须在水泥初凝前及试验确定的延迟时间内完成。5）、为保证水泥稳定碎石基层边缘强度，应有一定的超宽。6、横缝设置1 ）、水泥稳定混合料摊铺时，必须连续作业不中断，如因故中断时间超过2h,则应设横缝。2 ）、横缝应与路面车道中心线垂直设置，其设置方法：a人工将末端含水量合适的混合料修理整齐，紧靠混合料放两根模板，模板的高度与混合
13、料的压实厚度相同，整平紧靠模板的混合料。B模板的另一侧用砂砾或碎石回填约3米长，其高度略高于方木。C将混合料碾压密实。d在重新开始摊铺混合料之前，将砂砾或碎石和方木撤除，并将作业面顶面清扫干净。e摊铺机返回到己压实层的末端，重新开始摊铺混合料。f如摊铺中断超过2h,而又未按上述方法处理横向接缝，则应将摊铺机附近及其下面未压实的混合料铲除，并将已碾压密实且高程和平整度符合要求的末端挖成与路中心线垂直并垂直向下的断面，然后再摊铺新的混合料。五、养生及交通管制每一段碾压完成后立即开始养生，并同时进行压实度检查。将透水无纺土工布或麻布湿润，覆盖在碾压完成的基层顶面，2h后再用洒水车喷雾式洒水，在7d内
14、保持基层处于湿润状态,28d内正常养护。养生结束后,将覆盖物清除干净。基层养生期不少于7d,养生期内洒水车必须在另一侧车道上行驶。在养生期内封闭交通。现场监理应经常巡回检查养生情况，对覆盖物表面即将干燥的地方要及时指令洒水。六、检查验收水泥稳定碎石混合料在施工现场每天应按规定的检测频率进行含水量、水泥含量和无侧限抗压强度试验。在已完成的基层上按规定检测频率进行压实度试验,并检查其它项目。监理要及时做好抽检资料，验收合格后方可进行下道工序。七、重申水泥稳定碎石施工监理要点1、各种材料必须符合规定，混合料的配合比须准确，合理的水泥稳定碎石混合料组成，不仅强度达到设计要求，而且具有较小的温缩和干缩系
15、数（现场裂缝较少），施工和易性好（粗集料离析较小）。2、摊铺前应对下承层检查验收，做到作业面表面无浮土、积水现象等。并将作业面表面洒水湿润。各种机械设备已准备就绪。3、摊铺前对承包人的测量放样工作必须检校，包括中线、高程、宽度、横坡度等。4、用于控制摊铺机摊铺厚度和高程的纲丝拉力大于800No5、稳定料拌和要均匀。高温作业时要注意及时调整稳定料的含水量，并及时清除拌和机内死角处得不到搅动的材料。6、运输混合料过程中，车辆加覆盖防止水分蒸发，保持装载高度均匀，防止离析。车辆卸料时应挂空档靠摊铺机推动前进，不得撞击摊铺机。拌和好的混合料应尽快摊铺，混合料从加水到碾压终了严格控制在2h之内，超过时限必须予以废弃。7、水泥剂量的测定除用滴定法检测水泥剂量外，还必须进行总量控制，即要求记录每天的实际水泥用量、集料用量和实际工程量，计算对比水泥剂量的一致性。8、摊铺过程中，随时检查摊铺层厚度、高程、路拱和横坡，不符合要求及时调整。摊铺机应连续作业，摊铺混合料必须均匀。9、碾压应遵循试验路段确定的程序与工艺。注意稳压要充分，振压时不起浪花、不产生推移、无拥包现象。出现个别拥包现象时，应专配工人进行铲平处理。严禁压路机在已完成或正在碾压的路段上调头
