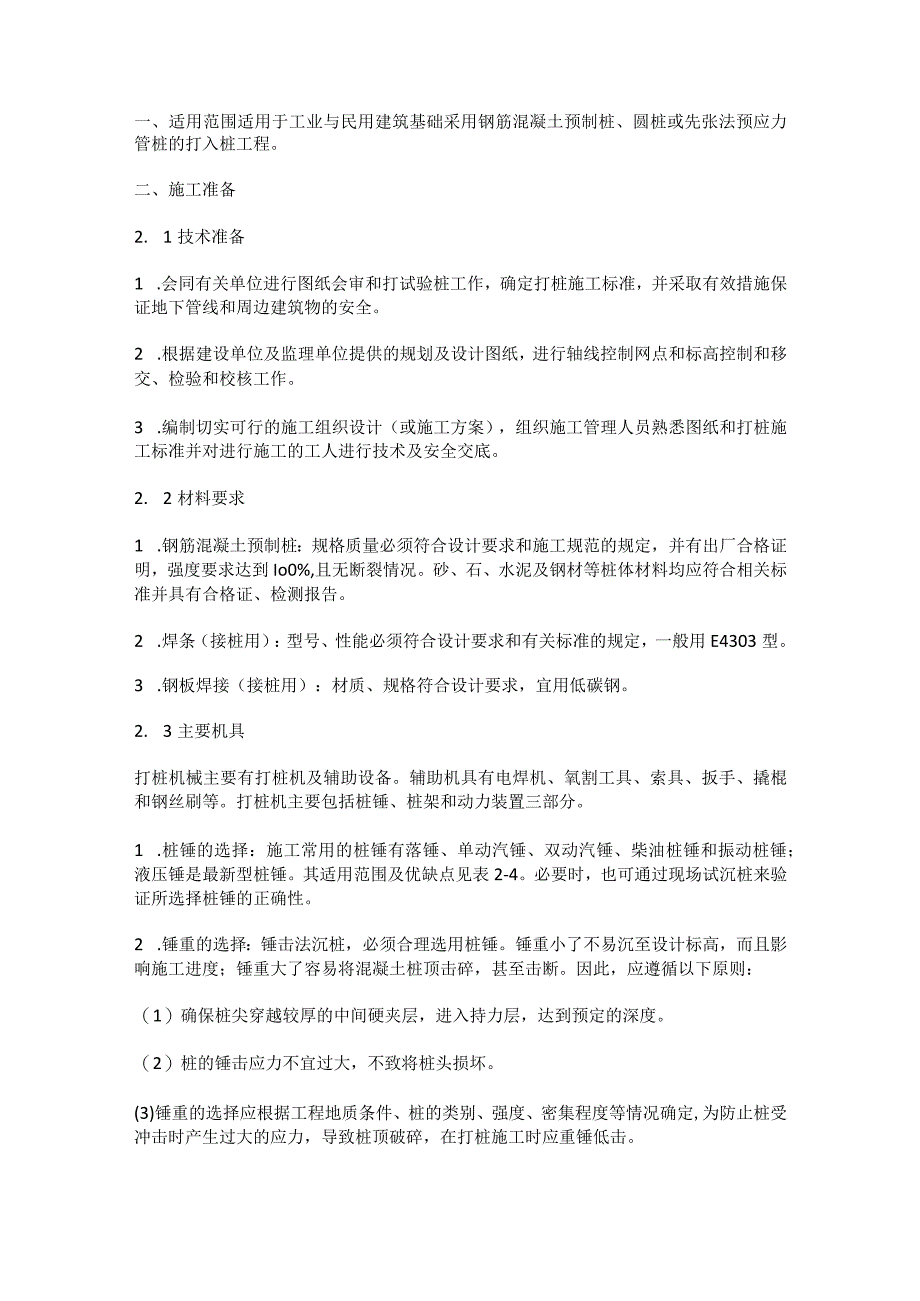

1、一、适用范围适用于工业与民用建筑基础采用钢筋混凝土预制桩、圆桩或先张法预应力管桩的打入桩工程。二、施工准备2. 1技术准备1 .会同有关单位进行图纸会审和打试验桩工作，确定打桩施工标准，并采取有效措施保证地下管线和周边建筑物的安全。2 .根据建设单位及监理单位提供的规划及设计图纸，进行轴线控制网点和标高控制和移交、检验和校核工作。3 .编制切实可行的施工组织设计（或施工方案），组织施工管理人员熟悉图纸和打桩施工标准并对进行施工的工人进行技术及安全交底。2. 2材料要求1 .钢筋混凝土预制桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证明，强度要求达到Io0%,且无断裂情况。砂、石、
2、水泥及钢材等桩体材料均应符合相关标准并具有合格证、检测报告。2 .焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般用E4303型。3 .钢板焊接（接桩用）：材质、规格符合设计要求，宜用低碳钢。2. 3主要机具打桩机械主要有打桩机及辅助设备。辅助机具有电焊机、氧割工具、索具、扳手、撬棍和钢丝刷等。打桩机主要包括桩锤、桩架和动力装置三部分。1 .桩锤的选择：施工常用的桩锤有落锤、单动汽锤、双动汽锤、柴油桩锤和振动桩锤；液压锤是最新型桩锤。其适用范围及优缺点见表2-4。必要时，也可通过现场试沉桩来验证所选择桩锤的正确性。2 .锤重的选择：锤击法沉桩，必须合理选用桩锤。锤重小了不易沉至

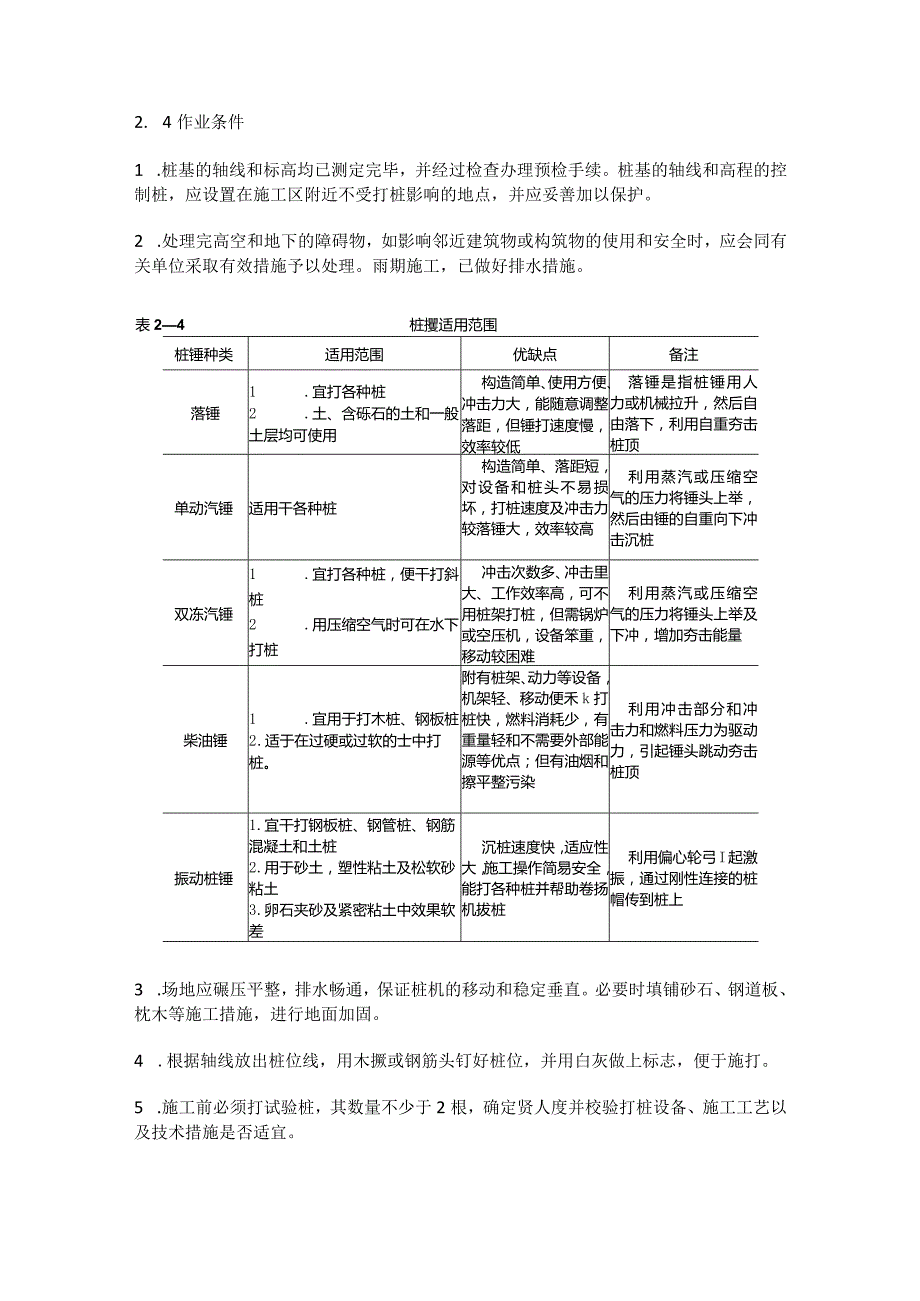

3、设计标高，而且影响施工进度；锤重大了容易将混凝土桩顶击碎，甚至击断。因此，应遵循以下原则：（1）确保桩尖穿越较厚的中间硬夹层，进入持力层，达到预定的深度。（2）桩的锤击应力不宜过大，不致将桩头损坏。(3)锤重的选择应根据工程地质条件、桩的类别、强度、密集程度等情况确定,为防止桩受冲击时产生过大的应力，导致桩顶破碎，在打桩施工时应重锤低击。2. 4作业条件1 .桩基的轴线和标高均已测定完毕，并经过检查办理预检手续。桩基的轴线和高程的控制桩，应设置在施工区附近不受打桩影响的地点，并应妥善加以保护。2 .处理完高空和地下的障碍物，如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位采取有效措施予以
4、处理。雨期施工，已做好排水措施。表24桩攫适用范围桩锤种类适用范围优缺点备注落锤1 .宜打各种桩2 .土、含砾石的土和一般土层均可使用构造简单、使用方便、冲击力大，能随意调整落距，但锤打速度慢，效率较低落锤是指桩锤用人力或机械拉升，然后自由落下，利用自重夯击桩顶单动汽锤适用干各种桩构造简单、落距短，对设备和桩头不易损坏，打桩速度及冲击力较落锤大，效率较高利用蒸汽或压缩空气的压力将锤头上举，然后由锤的自重向下冲击沉桩双冻汽锤1 .宜打各种桩，便干打斜桩2 .用压缩空气时可在水下打桩3 .用与拔桩冲击次数多、冲击里大、工作效率高，可不用桩架打桩，但需锅炉或空压机，设备笨重，移动较困难利用蒸汽或压缩
5、空气的压力将锤头上举及下冲，增加夯击能量柴油锤1 .宜用于打木桩、钢板桩2 .适于在过硬或过软的士中打桩。附有桩架、动力等设备，机架轻、移动便禾k打桩快，燃料消耗少，有重量轻和不需要外部能源等优点；但有油烟和擦平整污染利用冲击部分和冲击力和燃料压力为驱动力，引起锤头跳动夯击桩顶振动桩锤1 .宜干打钢板桩、钢管桩、钢筋混凝土和土桩2 .用于砂土，塑性粘土及松软砂粘土3 .卵石夹砂及紧密粘土中效果软差沉桩速度快，适应性大，施工操作简易安全，能打各种桩并帮助卷扬机拔桩利用偏心轮弓I起激振，通过刚性连接的桩帽传到桩上3 .场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。必要时填铺砂石、钢道板、枕木

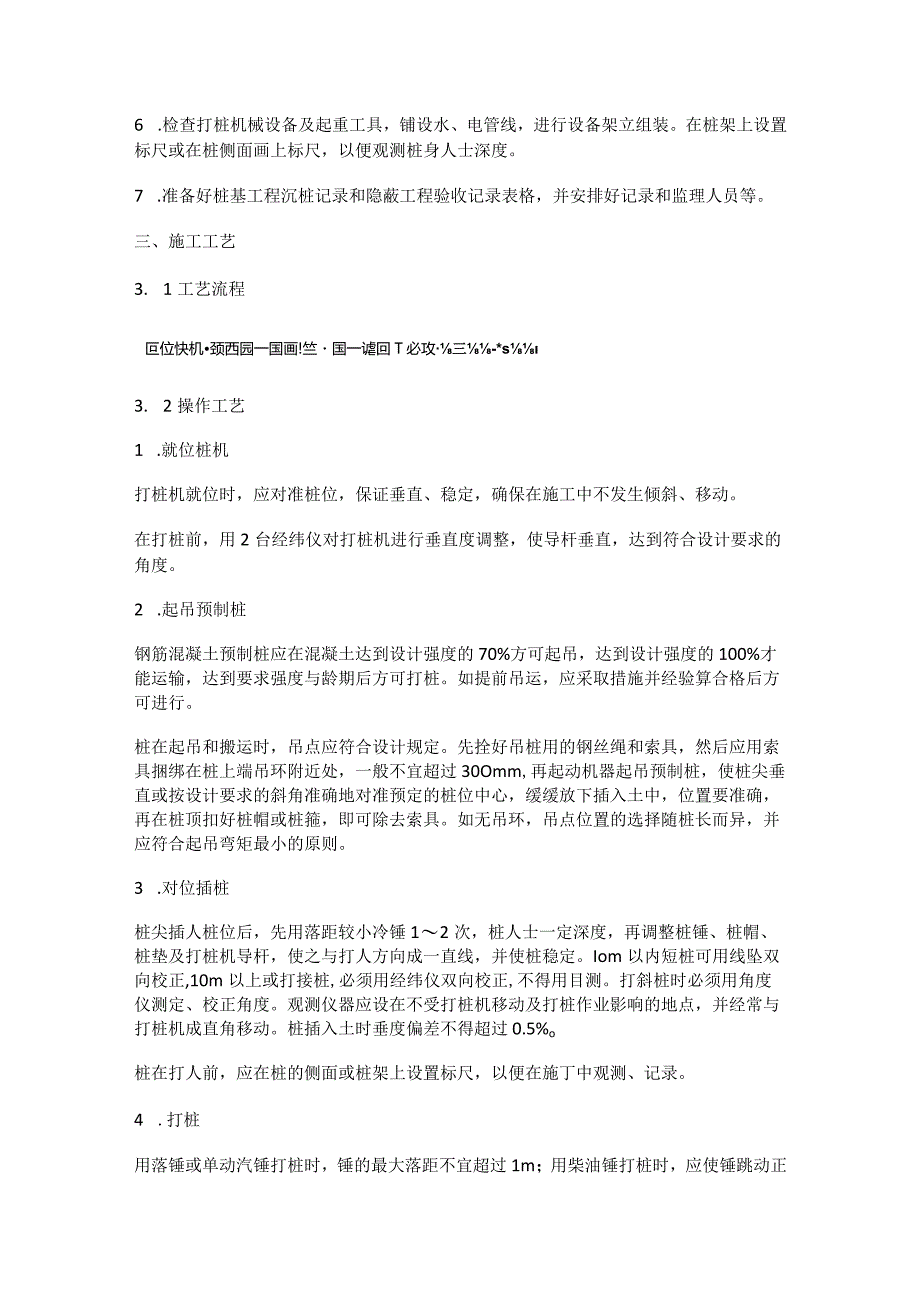

6、等施工措施，进行地面加固。4 .根据轴线放出桩位线，用木撅或钢筋头钉好桩位，并用白灰做上标志，便于施打。5 .施工前必须打试验桩，其数量不少于2根，确定贤人度并校验打桩设备、施工工艺以及技术措施是否适宜。6 .检查打桩机械设备及起重工具，铺设水、电管线，进行设备架立组装。在桩架上设置标尺或在桩侧面画上标尺，以便观测桩身人士深度。7 .准备好桩基工程沉桩记录和隐蔽工程验收记录表格，并安排好记录和监理人员等。三、施工工艺3. 1工艺流程叵位快机颈西园一国画!竺国一谑回T必攻三-*s3. 2操作工艺1 .就位桩机打桩机就位时，应对准桩位，保证垂直、稳定，确保在施工中不发生倾斜、移动。在打桩前，用2台
7、经纬仪对打桩机进行垂直度调整，使导杆垂直，达到符合设计要求的角度。2 .起吊预制桩钢筋混凝土预制桩应在混凝土达到设计强度的70%方可起吊，达到设计强度的100%才能运输，达到要求强度与龄期后方可打桩。如提前吊运，应采取措施并经验算合格后方可进行。桩在起吊和搬运时，吊点应符合设计规定。先拴好吊桩用的钢丝绳和索具，然后应用索具捆绑在桩上端吊环附近处，一般不宜超过30Omm,再起动机器起吊预制桩，使桩尖垂直或按设计要求的斜角准确地对准预定的桩位中心，缓缓放下插入土中，位置要准确，再在桩顶扣好桩帽或桩箍，即可除去索具。如无吊环，吊点位置的选择随桩长而异，并应符合起吊弯矩最小的原则。3 .对位插桩桩尖插
8、人桩位后，先用落距较小冷锤12次，桩人士一定深度，再调整桩锤、桩帽、桩垫及打桩机导杆，使之与打人方向成一直线，并使桩稳定。Iom以内短桩可用线坠双向校正,10m以上或打接桩,必须用经纬仪双向校正,不得用目测。打斜桩时必须用角度仪测定、校正角度。观测仪器应设在不受打桩机移动及打桩作业影响的地点，并经常与打桩机成直角移动。桩插入土时垂度偏差不得超过0.5%o桩在打人前，应在桩的侧面或桩架上设置标尺，以便在施丁中观测、记录。4 .打桩用落锤或单动汽锤打桩时，锤的最大落距不宜超过1m；用柴油锤打桩时，应使锤跳动正常。打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用
9、。打桩顺序（见图21）根据基础的设计标高，先深后浅；依桩的规格先大后小，先长后短。由于桩的密集程度不同，可由中间向两个方向对称进行或向四周进行，也可由一侧向单一方向进行。对于规格不同的桩，宜先大后小，先长后短，可使土挤密均匀，防止位移或偏斜。打人初期应缓慢地间断地试打，在确认桩中心位置及角度无误后再转入正常施打。打桩期间应经常校核检查桩机导杆的垂直度或设计角度。5 .接桩混凝土预制长桩受运输条件和打（沉）桩架高度限制，一般要分节制作，在现场接桩，分节沉人。桩的常用接头方式有焊接接桩、法兰接桩及硫磺胶泥锚接接桩三种。焊接接桩、法兰接桩可用于各类土层；硫磺胶泥锚接接桩适用于软土层。接桩前应先检查下
10、节桩的顶部，如有损伤应适当修复，并清除两桩端的污染和杂物等。如下节桩头部严重破坏时应补打桩。焊接时，其预埋件表面应清洁，上下节之间的间隙应用铁片垫实焊牢。施焊时，先将四角点焊固定，然后对称焊接，并应采取措施，减少焊缝变形，焊缝应连续焊满，并采取减少焊缝变形的措施，焊缝质量应符合设计要求。期以下时须停止焊接作业，否则需采取预热措施。浆锚法接桩时，接头间隙内应填满熔化了的硫磺胶泥，硫磺胶泥温度控制在1450左右。接桩后应停歇至少7min后才能继续打桩。接桩时，一般在距地面Im左右时进行。上下节桩的中心线偏差不得大于5mm,节点弯曲矢高不得大于1/1000桩长。接桩处人士前，应对外露铁件再次补刷防腐
11、漆。桩的接头应尽量避免下述位置：桩尖刚达到硬土层的位置。（2）桩尖将穿透硬土层的位置。桩身承受较大弯矩的位置。6 .送桩设求送桩时，送桩的中心线应与桩身吻合一致方能进行送桩。送桩下端宜设置桩垫，要求厚薄均匀。若桩顶不平可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填密实。当桩顶标高较低须送桩人士时，应用钢筋送桩器置于桩头上，锤击送桩将桩送人土中C7 .检查验收预制桩打入深度以最后贯人度（一般以连续三次锤击均能满足为准）及桩尖标高为准，即“双控”，如两者不能同时满足要求时，首先应满足最后贯人度。坚硬土层中，每根桩已打到贯入度耍求，而桩尖标高进入持力层未达到设计标高，应根据实际情况与有关单位会商确定。
12、一般要求继续击3阵,每阵10击的平均贯人度，不应大于规定的数值；在软土层中以桩尖扪至设计标高来控制，贯入度可作参考。符合设计要求后，填好施工记录。然后移桩机到新桩位。如打桩发生与要求相差较大时，应会同有关单位研究处理，一般采取补桩方法。在每根桩桩顶打至场地标高时应进行中间验收，待全部桩打完后，开挖至设计标高，做最后检查验收，并将技术资料提交总承包方。8 .打桩过程中，遇见下列情况应暂停，并及时与有关单位研究处理。贯人度剧变。（2）桩身突然发生倾斜、位移或有严重回弹。桩顶或桩身出现严重裂缝或破碎。9 .季节性施工冬期在冻土区打桩有困难时，应先将冻土挖除或解冻后进行。四、质量标准1 .桩在现场预制
13、时，应对原材料、钢筋骨架（见表2-5）.混凝土强度进行检查;采用工厂生产的成品桩时，桩进场后应进行外观及尺寸检查。表25预制桩钢筋骨架质量检验标准(mm)项C序检查项目。允许偏差或允许值检睑方法C(P*主控项目主筋距桩顶距离5一用钢尺量Q2*多节桩锚固钢筋位置C用钢尺量。3-多节桩预埋铁件一3/用钢尺量Q4主筋保护层厚度”士5用钢尺量QP4J“P一般项目17主筋间距，J士5一用钢尺量Q2桩尖中心线。IOP用钢尺量C30箍筋间距“+20,用钢尺量Q桩顶钢筋网片4士10。用钢尺量，,5“多节桩锚固钢筋长度C10用钢尺量C2 .施工中应对桩体垂直度、沉桩情况、桩顶完整状况、接桩质量等进行检查，对电焊
14、接桩，重要工程应做10%的焊缝探伤检查。3 .施工结束后，应对承载力及桩体质量做检验。4 .对长桩或总锤击数超过500击的锤击桩，应符合桩体强度及28d龄期的两项条件才能锤击。5 .钢筋混凝土预制桩的质量检验标准应符合表2-6的规定。五、成品保护1 .混凝土粗骨料宜用粒径5mm40mm碎石或卵石，浇筑完毕应护盖洒水养护不少于7d；当采用蒸汽养护时，在养护后应适当的自然养护，30d后方可使用。2 .桩在起吊和搬运时，必须做到吊点符合设计要求，应平稳，不得损坏。3 .桩的堆放应符合下列要求：场地应平整、坚实，不得产生不均匀下沉。(2)垫木与吊点的位置相同，并应保持在同一横断面内。各层垫木应-亡下对
15、齐。(3)同桩号的预制桩应按规格、材质分别堆放，桩尖应向一端。(4)多层垫木应上下对齐，最下层的垫木应适当加宽。堆放层数不宜超过4层。4 .妥善保护好桩基的轴线和标高的控制桩，不得由于碰撞和振动而产生位移。在打桩过程中应定期、不定期对桩位和基准点进行复测校正。5 .打桩时如发现地质资料与提供的数据不符时，应停止施工，与有关单位研究处理。6 .在邻近有建筑物或岸边、斜坡上打桩时，应会同有关单位采取有效措施，施工时应随时进行观测。7 .打桩完毕的基坑开挖时，应制定合理的施工顺序和技术措施，防止桩产生位移和倾斜。8 .已沉好的桩发生较大上浮时，当持力层为砂性土，上浮量超过IoOmm时，应进行复打施工。表2-6钢三混肚预雌糠重检验扇S项序检查项目允许偏差或允讦值检验方法单位数值主控项目1桩体质量检验按基桩检测技术规范按基桩检测技术规范2桩位偏差见表22用钢尺量3承载力按基桩检测技术规范按基桩检测技术规范般项
