《现制反射隔热复合防水卷材.docx》由会员分享，可在线阅读，更多相关《现制反射隔热复合防水卷材.docx（14页珍藏版）》请在第壹文秘上搜索。

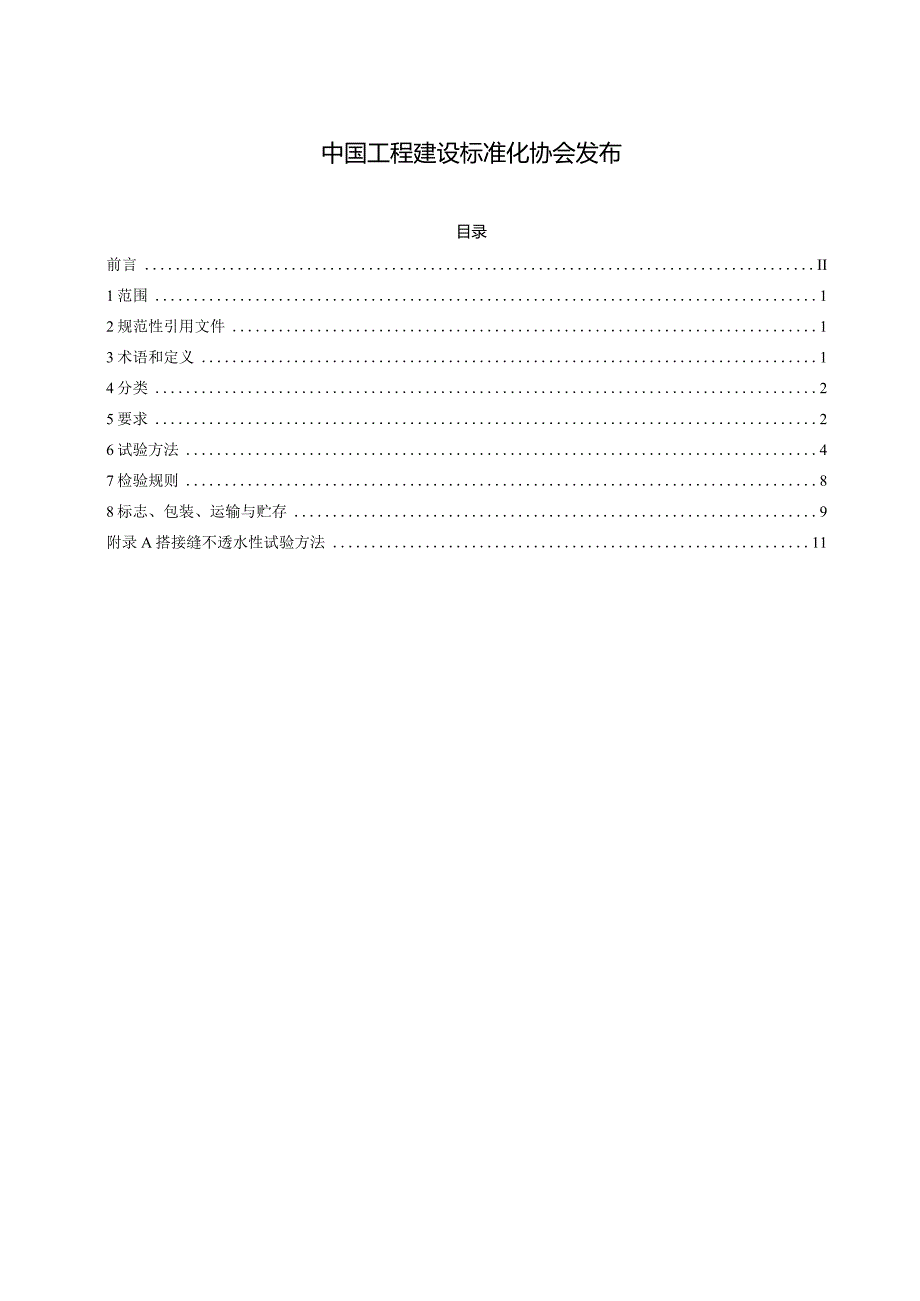

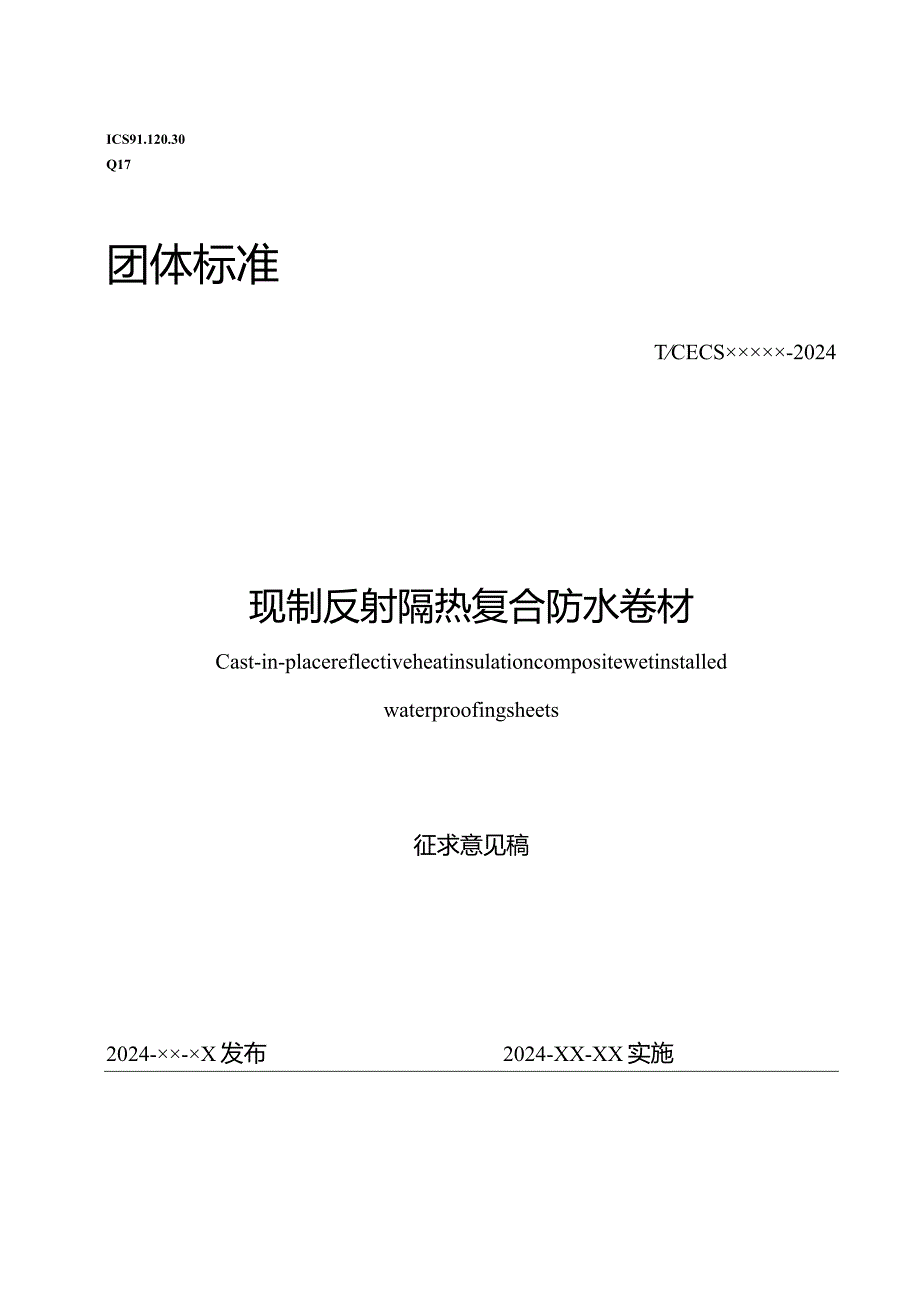

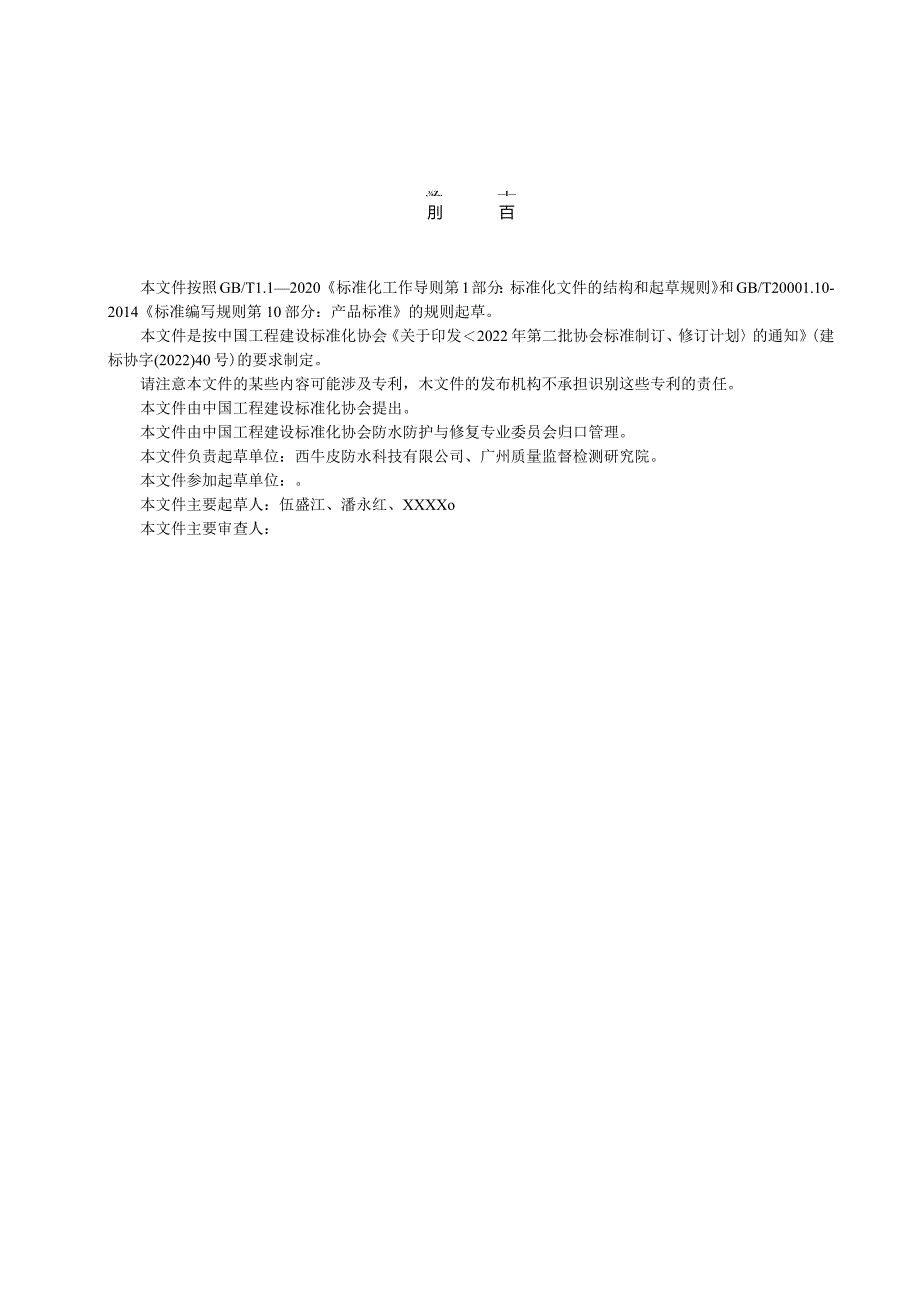

1、ICS91.120.30Q17团体标准TCECS-2024现制反射隔热复合防水卷材Cast-in-placereflectiveheatinsulationcompositewetinstalledwaterproofingsheets征求意见稿2024-X发布2024-XX-XX实施中国工程建设标准化协会发布目录前言II1范围12规范性引用文件13术语和定义14分类25要求26试验方法47检验规则88标志、包装、运输与贮存9附录A搭接缝不透水性试验方法11,Z.I刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则和GB/T20001.10-2014标准编写
2、规则第10部分：产品标准的规则起草。本文件是按中国工程建设标准化协会关于印发2022年第二批协会标准制订、修订计划的通知(建标协字(2022)40号)的要求制定。请注意本文件的某些内容可能涉及专利，木文件的发布机构不承担识别这些专利的责任。本文件由中国工程建设标准化协会提出。本文件由中国工程建设标准化协会防水防护与修复专业委员会归口管理。本文件负责起草单位：西牛皮防水科技有限公司、广州质量监督检测研究院。本文件参加起草单位：。本文件主要起草人：伍盛江、潘永红、XXXXo本文件主要审查人：现制反射隔热复合防水卷材1范围本文件规定了现制反射隔热复合防水卷材的术语和定义、分类、要求、试验方法、检验规
3、则、标志、包装、运输与贮存。本文件适用于现场铺贴柔性片状材料，并按照规定工艺施作反射隔热层，具有防水反射隔热一体化功能的复合湿铺防水卷材。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅注日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T66822008分析实验室用水规格和试验方法GB/T167772008建筑防水涂料试验方法GB/T234412009自粘聚合物改性沥青防水卷材GB/T354672017湿铺防水卷材JG/T2352014建筑反射隔热涂料JC/T8642008聚合物乳液建筑
4、防水涂料3术语和定义下列术语和定义适用于本文件。3.1现制反射隔热复合防水卷材Cast-in-placereflectiveheatinsulationcompositewetinstalledwaterproofingsheets现场铺贴柔性片状材料，并按照规定工艺施作反射隔热层，具有防水反射隔热一体化功能的复合湿铺防水卷材。3.2柔性片状材料flexiblesheetmaterial以皮芯结构热压交联高分子胎基为增强材料，复合胶料层、隔离保护层制成的片状材料。3.3皮芯结构热压交联高分子胎基thermallycross-linkedpolymerfeltwithskin-corestruc
5、ture由两种或两种以上的高分子材料层层相互包覆，并沿纤维轴向复合而成的纺丝，经热压交联工艺制成的增强胎基材料。反射隔热层architecturalreflectivethermalinsulationcoating以耐候型聚合物乳液、具有反射隔热功能的原材料及多种助剂为主要成分的涂料，按规定工艺施作于柔性片状材料表面，经挥发固化而成，具有反射太阳光、保护柔性片状材料免受太阳光照老化，减轻防水层受太阳辐射热的作用。4分类4.1 类型柔性片状材料按粘结表面分为单面粘合（三）、双面粘合（D）4.2 规格4.2.1柔性片状材料的厚度：1.2mm、1.5mm、2.0mm04. 2.2其他规格可由供需双
6、方商定，柔性片状材料厚度不应小于L5mm,反射隔热层厚度不应小于0.15mm。4.3标记现制反射隔热复合防水卷材的标记由产品名称、柔性片状材料类型、厚度、柔性片状材料面积、标准编号组成：-T/CECSXXXXX-2024标准编号柔性片状材料面积柔性片状材料厚度柔性片状材料类型产品名称示例:柔性片状材料类型为双面粘合、面积为20f、厚度为1.5mm的现制反射隔热复合防水卷材标记为：现制反射隔热复合防水卷材D1.520T/CECSXXXXX-2024。5要求5. 1面积、厚度5.1.1 柔性片状材料面积不应小于产品面积标记值的99%o5.1.2 柔性片状材料厚度平均值不应小于标称值。5.2外观5.
7、2.1柔性片状材料应卷紧卷齐，端面里进外出不得超过20mm。5.2.2成卷柔性片状材料在4C45任一产品温度下展开时，在距卷芯1000mm长度外不应有裂纹或Iomm以上的粘结。5.2.3 柔性片状材料表面不允许有孔洞、结块、气泡、缺边和裂口，胶层应连续不断开。5.2.4 每卷柔性片状材料接头不应超过一个，较短的一段长度不应少于100Onlnb接头应剪切整齐，并加长150mm。5.2.5 制备反射隔热层的涂料，经搅拌后应均匀、无沉淀。5.3物理性能5.3.1 柔性片状材料柔性片状材料物理性能应符合表1规定。表1柔性片状材料物理性能序号项目技术指标1拉伸性能拉力/(N50mm)2250最大拉力时伸
8、长率/%N50拉伸时现象胶层与高分子胎基无分离2撕裂力/N2453耐热性(70匕，2h)无流淌、滴落，滑移2三4低温柔性(-20)无裂纹5不透水性(0.3MPa,120min)不透水6柔性片状材料与柔性片状材料搭接边剥离强度/(N/mm)无处理NLO浸水处理NO.8热处理0.87热老化80C,7d拉力保持率/%90伸长率保持率/%28070C,14d低温柔性(-18*C)无裂纹8渗油性/张W29持粘性min3010与水泥砂浆剥离强度/(N三)无处理1.0热处理0.811与水泥砂浆浸水后剥离强度/(Nrn)21.512尺寸变化率/%1.513热稳定性无起鼓、无流淌，高分子胎基边缘卷曲最大不超过边
9、长1/414抗窜水性(0.6MPa/35mm)4h不窜水15吸水率/%1.016搭接缝不透水性无处理0.2MPa,30min不透水热老化浸水17耐水性无裂纹、无分层、无起泡、无破碎5.3.2反射隔热层反射隔热层物理性能应符合表2规定。表2反射隔热层物理性能序号项目技术指标1太阳光反射比去0.652半球发射率20.855.3.3现制反射隔热复合防水卷材现制反射隔热复合防水卷材人工气候老化后，应无开裂、无分层、无起泡、反射隔热涂层无粘结和孔洞现象。6试验方法6.1 标准试验条件温度应为（232）,相对湿度应为（5010）%。6.2 试验准备所有试件及所用器具应在标准试验条件下放置不少于24ho6.
10、3 柔性片状材料6.3.1 试件制备每组试件在柔性片状材料宽度方向均匀分布裁样，避开卷材边缘IoOnlnl以上，裁切的试件不应有毛边，试件尺寸与数量见表3。表3试件尺寸与数量序号项目尺寸（纵向X横向）/（mmXmm）数量/个1拉伸性能220X50纵横向各52撕裂力GB/T529-2008中无割口直角试件纵横向各53耐热性100X5034低温柔性150X25105不透水性约150X15036柔性片状材料与柔性片状材料搭接边剥离强度”无处理50X15010浸水处理50X15010热处理处理时300X200,处理后裁取50X150处理时2,处理后107热老化拉伸性能保持率处理时250X300,处理后
11、裁取220X50处理时纵横向各1,处理后纵横向各5低温柔性处理时150X150,处理后裁取150X25处理时2,处理后108渗油性50X503表3（续）序号项目尺寸（纵向X横向）/（mmXmm）数量/个9持粘性150X50510与水泥砂浆剥离强度无处理200X505热处理200X50511与水泥砂浆浸水后剥离强度200X50512尺寸变化率250X250313热稳定性500X500114抗窜水性120X120315吸水率100X70316搭接缝不透水性无处理搭接前300X200试件300X300搭接前6试件3热老化搭接前300X200试件300X300搭接前6试件3浸水搭接前300X200试件
12、300X300搭接前6试件317耐水性100X70318人工气候加速老化100X503柔性片状材料在留边处取样试验。裁取拉伸性能保持率试件时，无处理和热老化处理试件裁样位置应相邻（见图1）.纵向方向图1无处理、热老化处理试件裁样位置示意图说明：1纵向无处理拉伸性能试件裁样位置；2纵向热老化处理试件裁样位置；3横向无处理拉伸性能试件裁样位置；4横向热老化处理试件裁样位置。1.1.1 3.2面积按GB/T354672017中5.3进行试验。1.3.3 厚度按GB/T354672017中5.5进行试验。1.3.4 外观按GB/T354672017中5.6进行试验。1.3.5 拉伸性能按GB/T354
13、672017中5.8.1进行试验。1.3.6 撕裂力按GB/T354672017中5.9.1进行试验。1.3.7 耐热性按GB/T354672017中5.10进行试验。6. 3.8低温柔性按GB/T354672017中5.11进行试验。弯曲轴直径为20三o7. 3.9不透水性按GB/T354672017中5.12进行试验。采用十字开缝盘。6.3.10 柔性片状材料与柔性片状材料搭接边剥离强度按GB/T354672017中5.13进行试验。6.3.11 热老化按GB/T354672017中5.18.1进行试验。拉力、伸长率保持率试件老化时间为7d,低温柔性试件老化时间为14do6.3.12 渗油
14、性按GB/T354672017中5.14进行试验。6.3.13 持粘性按GB/T354672017中5.15进行试验。6.3.14 与水泥砂浆剥离强度按GB/T354672017中5.16进行试验。6.3.15 与水泥砂浆浸水后剥离强度按GB/T354672017中5.17进行试验。6.3.16 尺寸变化率按GB/T354672017中5.19进行试验。6.3.17 热稳定性按GB/T354672017中5.20进行试验。6.3.18 抗窜水性按GB/T23457-2017中6.18的规定进行试验。试件的周围锥面采用密封材料密封。6.3.19吸水率去除试件的隔离膜、隔离纸等非持久层。在温度（232）、相对湿
