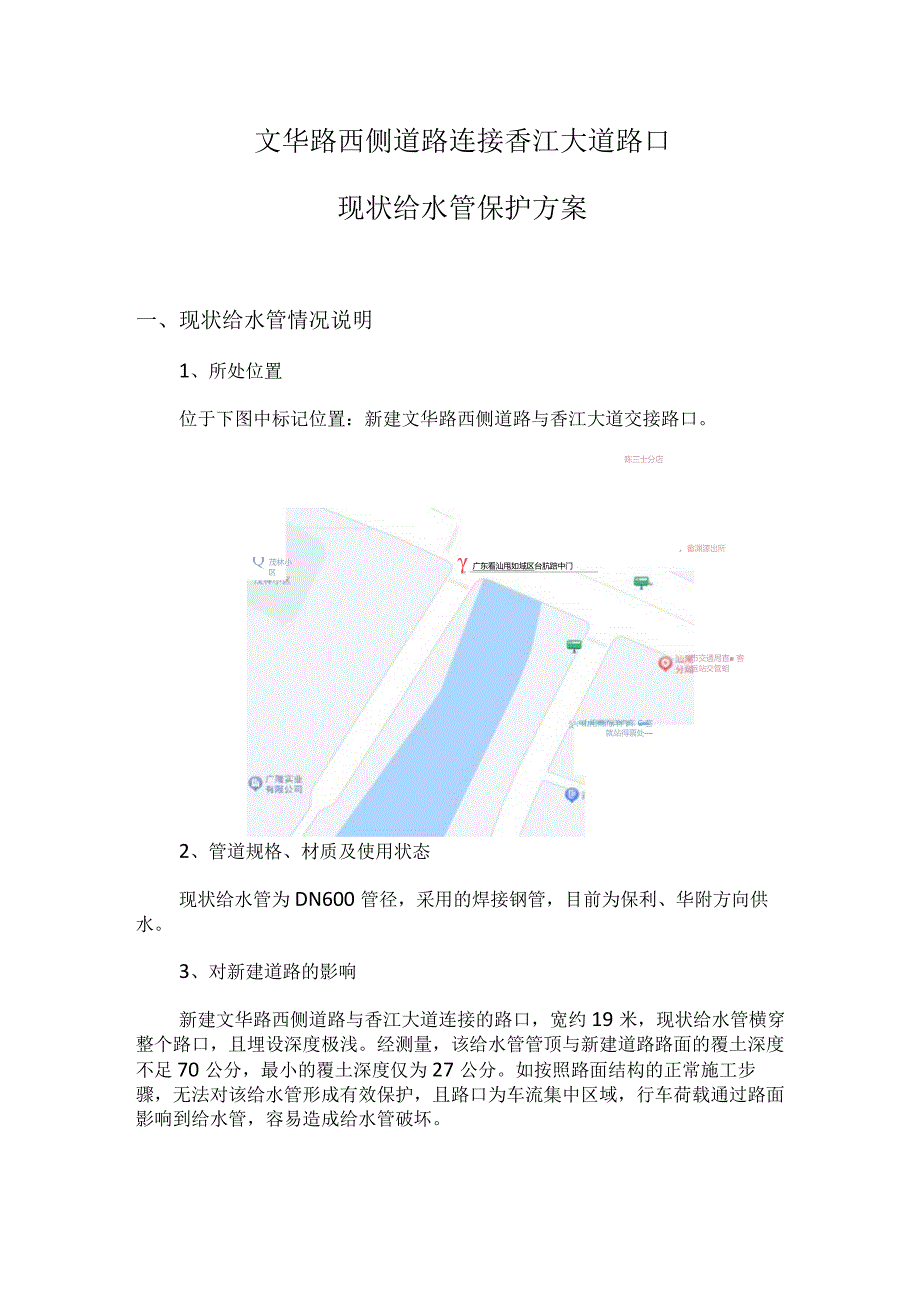

1、文华路西侧道路连接香江大道路口现状给水管保护方案一、现状给水管情况说明1、所处位置位于下图中标记位置：新建文华路西侧道路与香江大道交接路口。陈三士分店。畲渊源出所市交通局直 客运站交管蛆广东看汕甩如域区台肮踣中门Q 茂林小区；山用而而洋汽车C 客就站得票处2、管道规格、材质及使用状态现状给水管为DN600管径，采用的焊接钢管，目前为保利、华附方向供水。3、对新建道路的影响新建文华路西侧道路与香江大道连接的路口，宽约19米，现状给水管横穿整个路口，且埋设深度极浅。经测量，该给水管管顶与新建道路路面的覆土深度不足70公分，最小的覆土深度仅为27公分。如按照路面结构的正常施工步骤，无法对该给水管形成

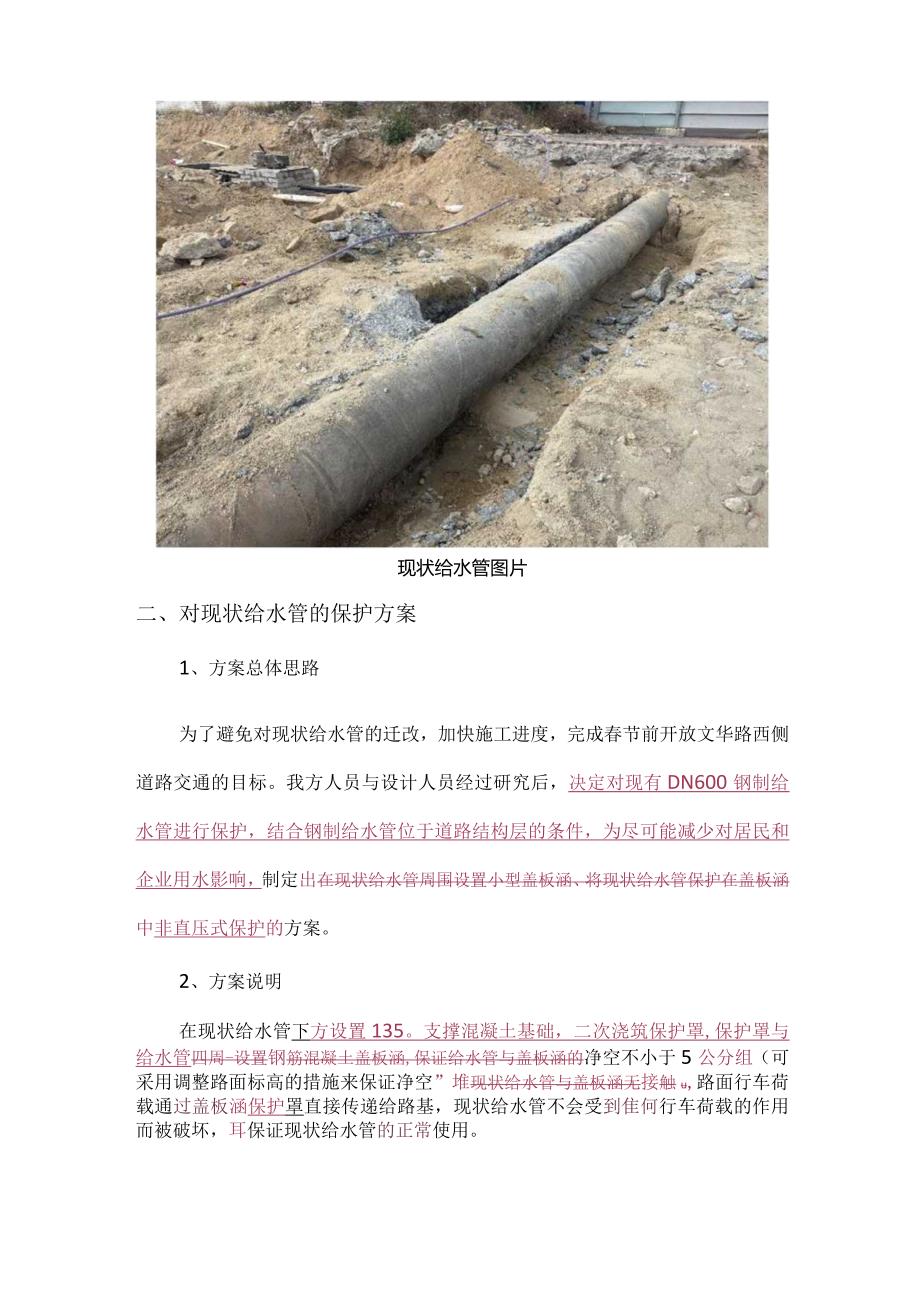

2、有效保护，且路口为车流集中区域，行车荷载通过路面影响到给水管，容易造成给水管破坏。现状给水管图片二、对现状给水管的保护方案1、方案总体思路为了避免对现状给水管的迁改，加快施工进度，完成春节前开放文华路西侧道路交通的目标。我方人员与设计人员经过研究后，决定对现有DN600钢制给水管进行保护，结合钢制给水管位于道路结构层的条件，为尽可能减少对居民和企业用水影响，制定出在现状给水管周围设置小型盖板涵、将现状给水管保护在盖板涵中非直压式保护的方案。2、方案说明在现状给水管下方设置135。支撑混凝土基础，二次浇筑保护罩,保护罩与给水管四周-设置钢筋混凝土盖板涵,保证给水管与盖板涵的净空不小于5公分组（可采用调整路面标高的措施来保证净空”堆现状给水管与盖板涵无接触u,路面行车荷载通过盖板涵保护罩直接传递给路基，现状给水管不会受到隹何行车荷载的作用而被破坏，耳保证现状给水管的正常使用。3、相关图纸根据道路荷载及相关的技术参数，设计的小型盖板涵的断面、尺寸、钢筋布置等给水管的保护措施如下图所示：1030包管大样函用于管道位于道胳结构层以内）
