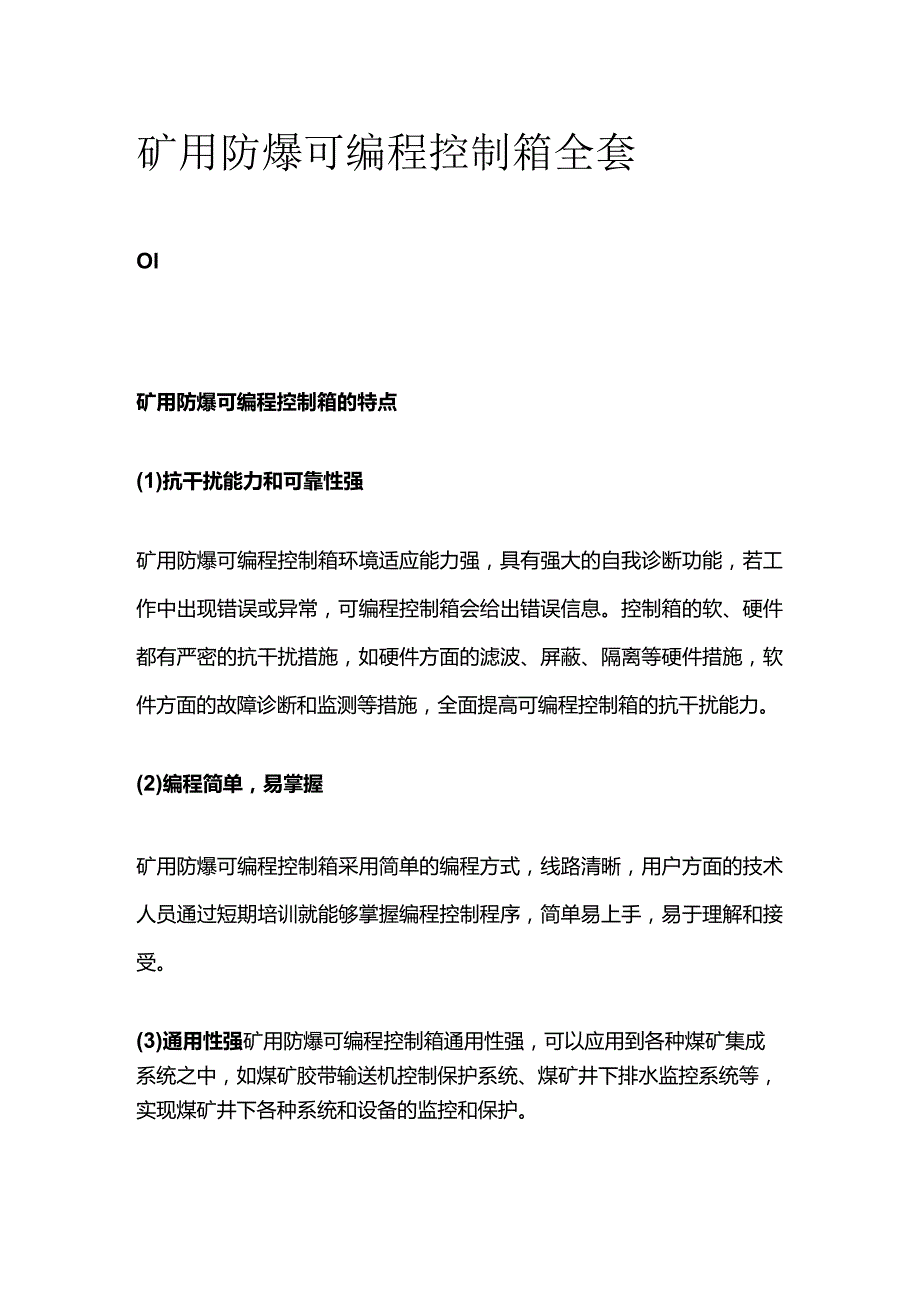

1、矿用防爆可编程控制箱全套Ol矿用防爆可编程控制箱的特点(1)抗干扰能力和可靠性强矿用防爆可编程控制箱环境适应能力强，具有强大的自我诊断功能，若工作中出现错误或异常，可编程控制箱会给出错误信息。控制箱的软、硬件都有严密的抗干扰措施，如硬件方面的滤波、屏蔽、隔离等硬件措施，软件方面的故障诊断和监测等措施，全面提高可编程控制箱的抗干扰能力。(2)编程简单，易掌握矿用防爆可编程控制箱采用简单的编程方式，线路清晰，用户方面的技术人员通过短期培训就能够掌握编程控制程序，简单易上手，易于理解和接受。(3)通用性强矿用防爆可编程控制箱通用性强，可以应用到各种煤矿集成系统之中，如煤矿胶带输送机控制保护系统、煤矿

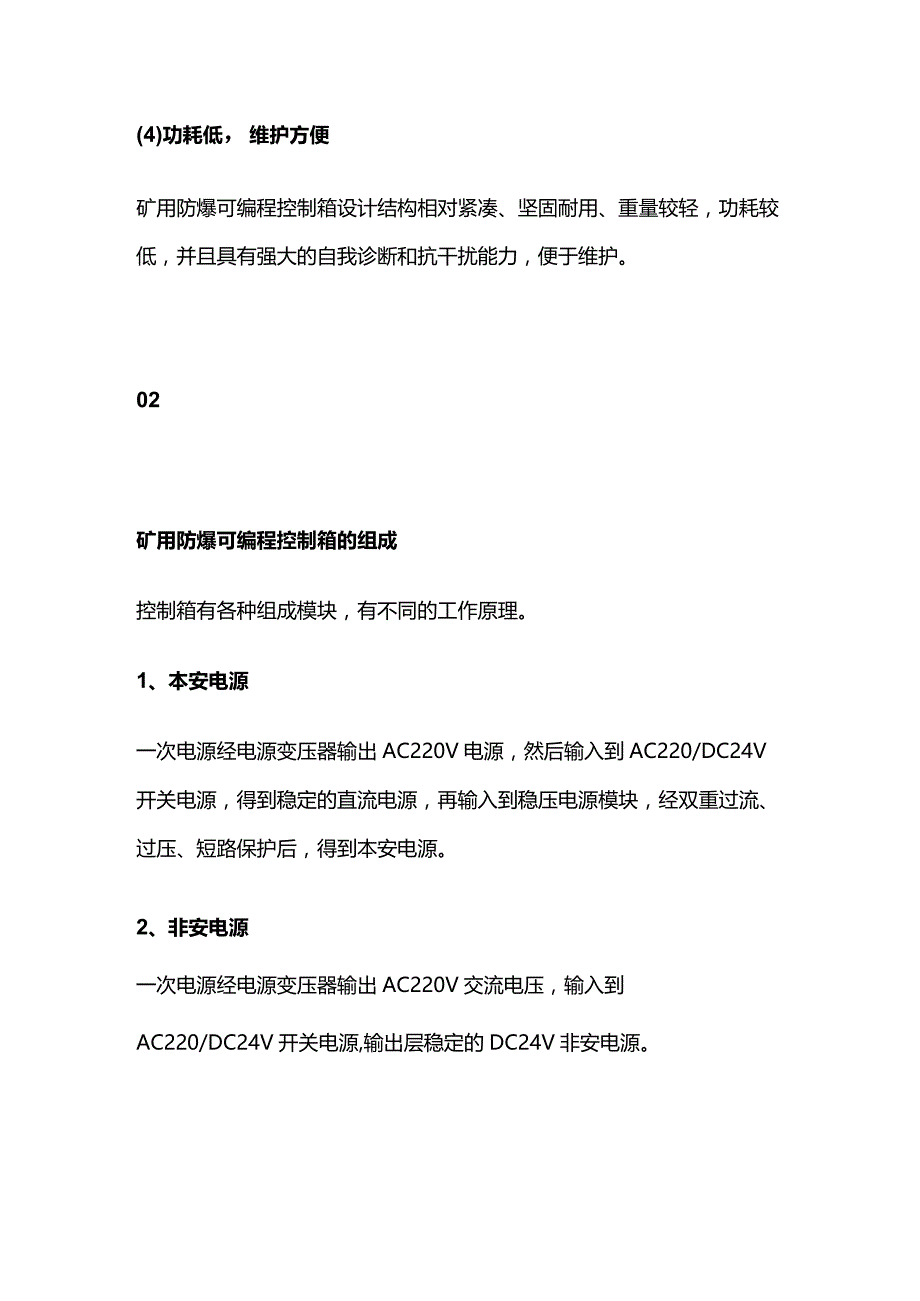

2、井下排水监控系统等，实现煤矿井下各种系统和设备的监控和保护。(4)功耗低，维护方便矿用防爆可编程控制箱设计结构相对紧凑、坚固耐用、重量较轻，功耗较低，并且具有强大的自我诊断和抗干扰能力，便于维护。02矿用防爆可编程控制箱的组成控制箱有各种组成模块，有不同的工作原理。1、本安电源一次电源经电源变压器输出AC220V电源，然后输入到AC220/DC24V开关电源，得到稳定的直流电源，再输入到稳压电源模块，经双重过流、过压、短路保护后，得到本安电源。2、非安电源一次电源经电源变压器输出AC220V交流电压，输入到AC220/DC24V开关电源,输出层稳定的DC24V非安电源。3、PLC监控PLC是一

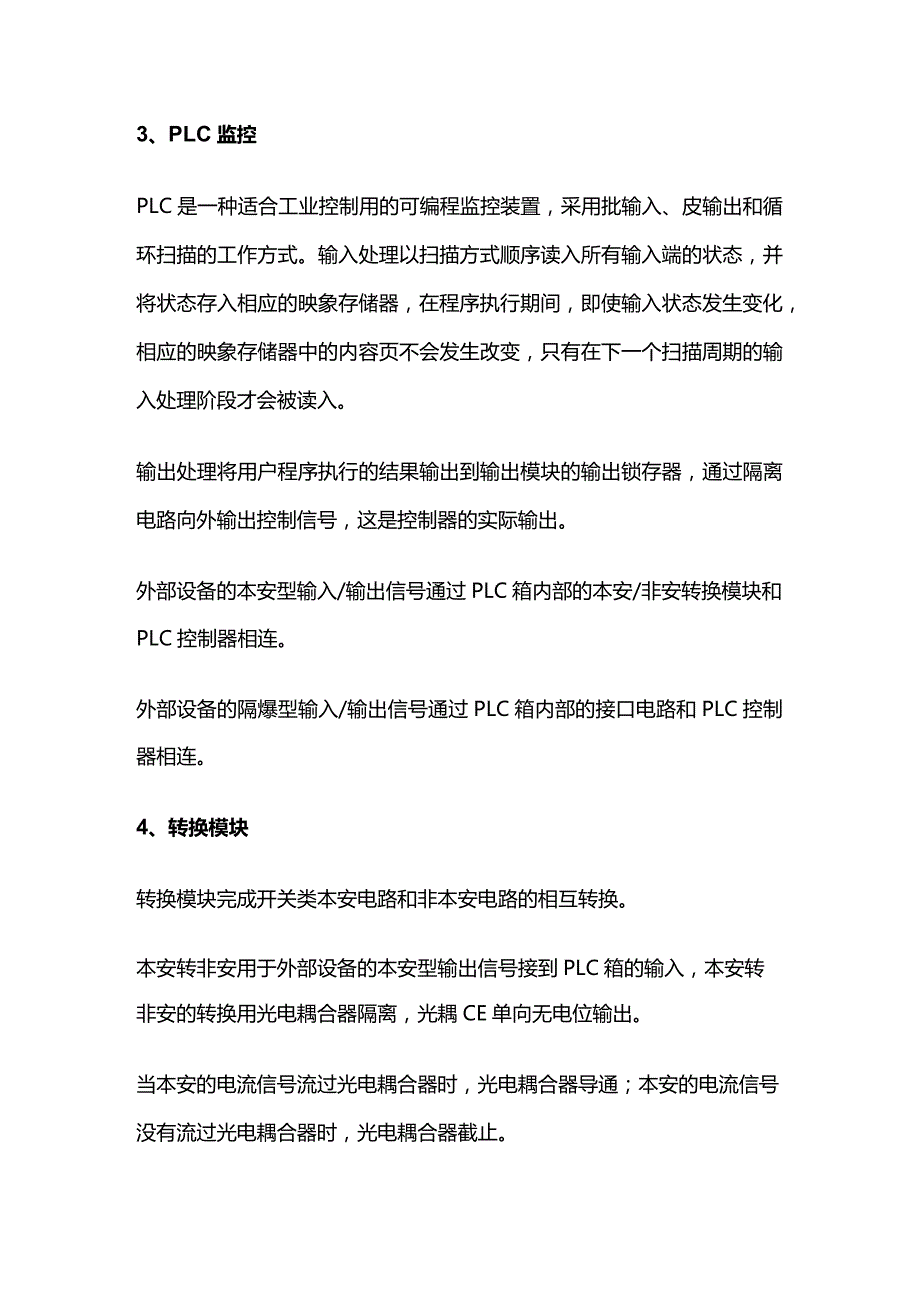

3、种适合工业控制用的可编程监控装置，采用批输入、皮输出和循环扫描的工作方式。输入处理以扫描方式顺序读入所有输入端的状态，并将状态存入相应的映象存储器，在程序执行期间，即使输入状态发生变化，相应的映象存储器中的内容页不会发生改变，只有在下一个扫描周期的输入处理阶段才会被读入。输出处理将用户程序执行的结果输出到输出模块的输出锁存器，通过隔离电路向外输出控制信号，这是控制器的实际输出。外部设备的本安型输入/输出信号通过PLC箱内部的本安/非安转换模块和PLC控制器相连。外部设备的隔爆型输入/输出信号通过PLC箱内部的接口电路和PLC控制器相连。4、转换模块转换模块完成开关类本安电路和非本安电路的相互转
4、换。本安转非安用于外部设备的本安型输出信号接到PLC箱的输入，本安转非安的转换用光电耦合器隔离，光耦CE单向无电位输出。当本安的电流信号流过光电耦合器时，光电耦合器导通；本安的电流信号没有流过光电耦合器时，光电耦合器截止。非安转本安用于PLC箱的输出控制外部设备的本安型输入，非安转本安的转换模块和本安转非安的转换模块相同，只是输入和输出想交换。当非安的电流信号流过光电耦合器时，光电耦合器导通；非安的电流信号没有流过光电耦合器时，光电耦合器截止。03矿用防爆可编程控制箱的应用矿用防爆可编程控制箱可以应用于煤矿井下水泵房排水系统之中，将可编程控制箱与被控设备结合，不仅可以实时地监测水泵等设备运行状
5、态，并且可以根据监测结果进行自动启停等控制操作，实现煤矿井下排水系统自动运行，提高其安全性、可靠性和高效运行，实现井下水泵房无人值守。矿用防爆可编程控制箱应用于煤矿输送机控制保护系统之中，通过连接输送机控制装置等，根据输送机监测数据进行输送机的启停，实现对输送机的控制保护。例如，当输送机堆煤、偏载或撕裂时，启动紧急装置停止输送机继续运行，防止发生安全事故；当发生烟雾时，启动烟雾报警器和洒水装置等。通过输送机运行时间等判断，可以避免无效输送机的无效运行，提高运行效率、节约能耗。矿用防爆可编程控制箱应用于煤矿各种自动化控制系统中，提高系统自动化水平，提高设备运行效率，降低成本、节约能耗，提高煤炭生产的效率和安全性。
