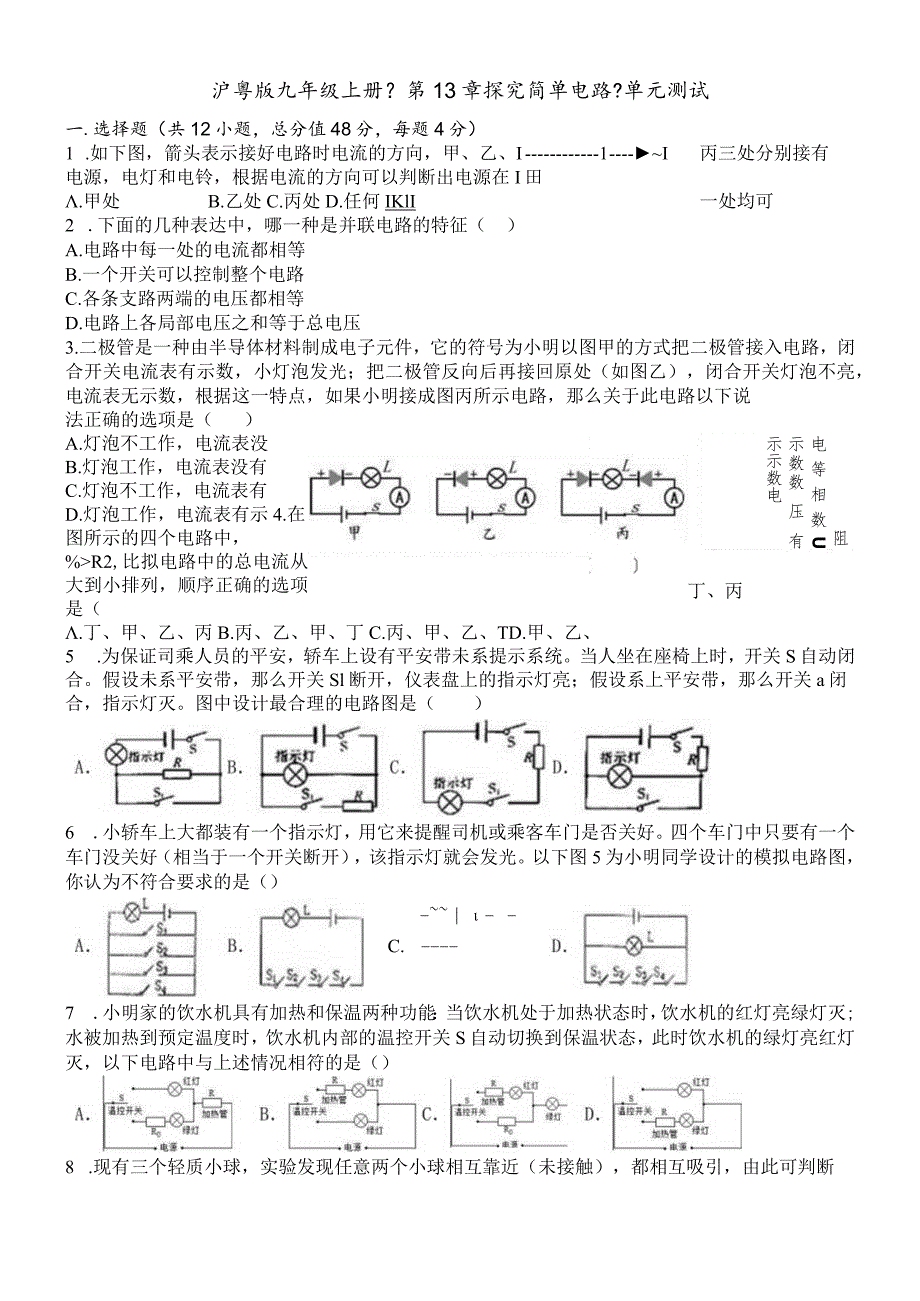

沪粤版九年级上册《第13章探究简单电路》单元测试.docx_第1页
第1页 / 共5页

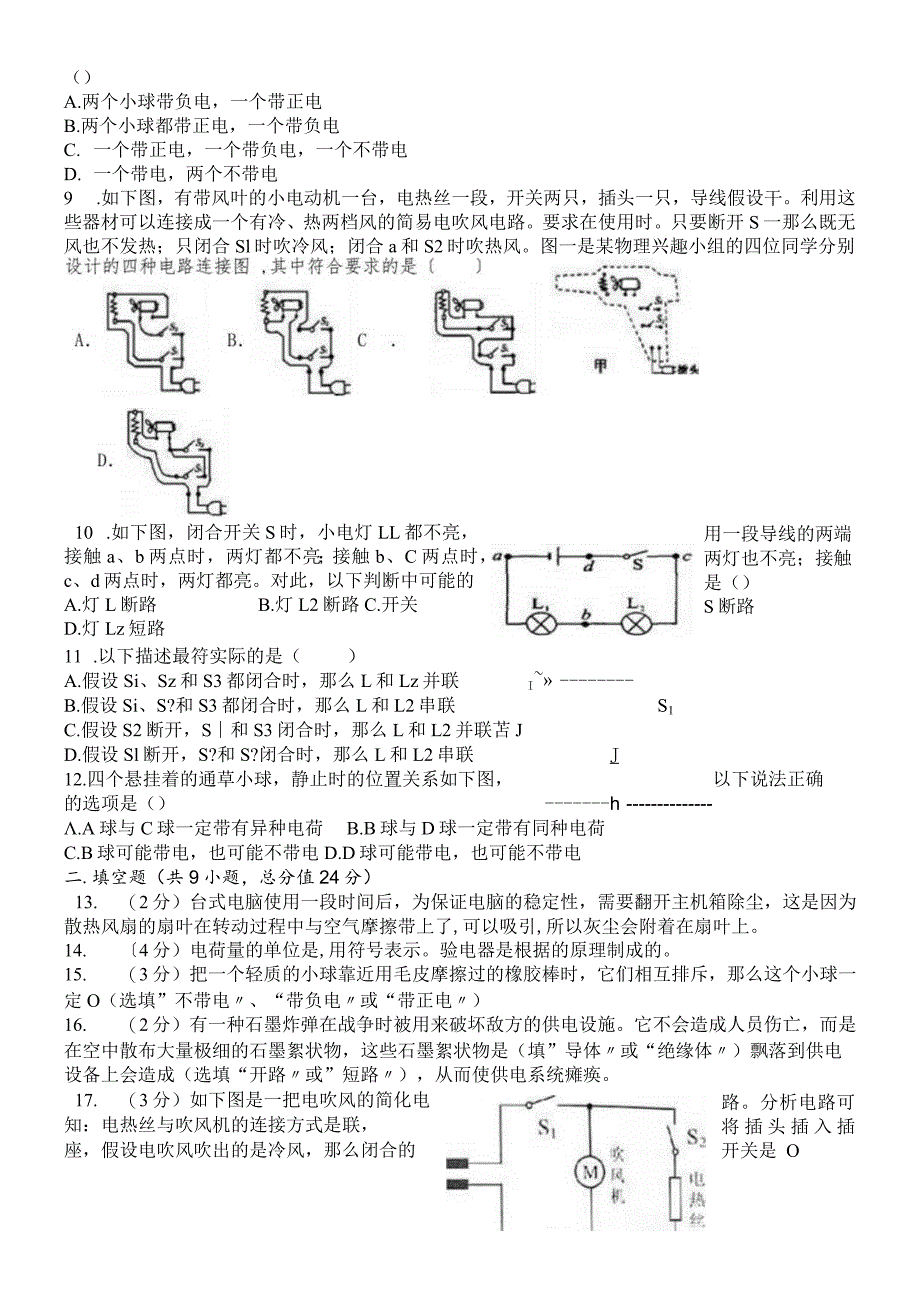

沪粤版九年级上册《第13章探究简单电路》单元测试.docx_第2页
第2页 / 共5页

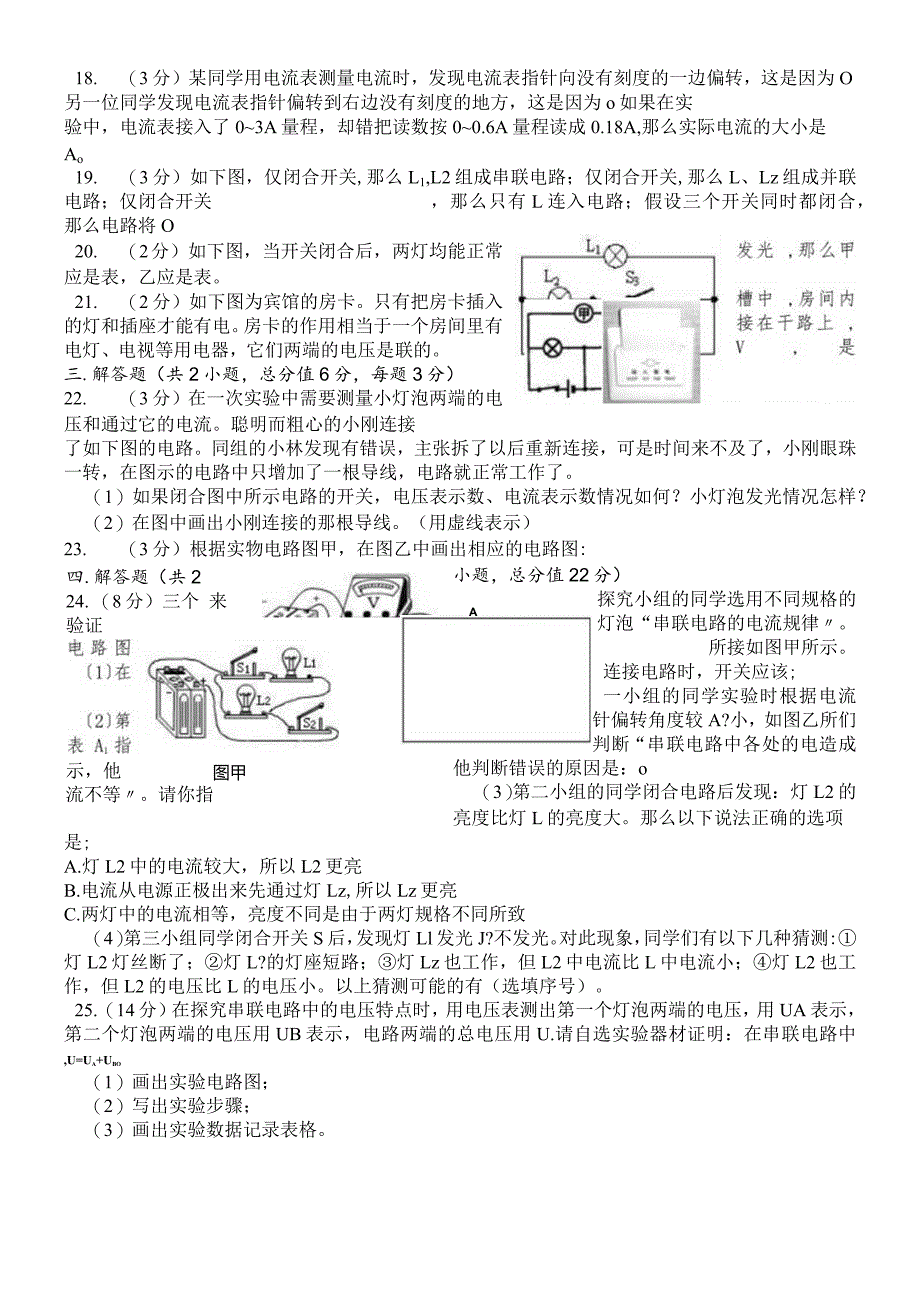

沪粤版九年级上册《第13章探究简单电路》单元测试.docx_第3页
第3页 / 共5页
沪粤版九年级上册《第13章探究简单电路》单元测试.docx_第4页
第4页 / 共5页
沪粤版九年级上册《第13章探究简单电路》单元测试.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《沪粤版九年级上册《第13章探究简单电路》单元测试.docx》由会员分享,可在线阅读,更多相关《沪粤版九年级上册《第13章探究简单电路》单元测试.docx(5页珍藏版)》请在第壹文秘上搜索。

1、沪粤版九年级上册?第13章探究简单电路?单元测试一.选择题(共12小题,总分值48分,每题4分)1 .如下图,箭头表示接好电路时电流的方向,甲、乙、I1I丙三处分别接有电源,电灯和电铃,根据电流的方向可以判断出电源在I田.甲处B.乙处C.丙处D.任何IKlI一处均可2 .下面的几种表达中,哪一种是并联电路的特征()A.电路中每一处的电流都相等B.一个开关可以控制整个电路C.各条支路两端的电压都相等D.电路上各局部电压之和等于总电压3.二极管是一种由半导体材料制成电子元件,它的符号为小明以图甲的方式把二极管接入电路,闭合开关电流表有示数,小灯泡发光;把二极管反向后再接回原处(如图乙),闭合开关灯

2、泡不亮,电流表无示数,根据这一特点,如果小明接成图丙所示电路,那么关于此电路以下说法正确的选项是()丁、丙阻 电 等 相 数 U 示数数 压 有示示数电A.灯泡不工作,电流表没B.灯泡工作,电流表没有C.灯泡不工作,电流表有D.灯泡工作,电流表有示4.在图所示的四个电路中,%R2,比拟电路中的总电流从大到小排列,顺序正确的选项是(.丁、甲、乙、丙B.丙、乙、甲、丁C.丙、甲、乙、TD.甲、乙、5 .为保证司乘人员的平安,轿车上设有平安带未系提示系统。当人坐在座椅上时,开关S自动闭合。假设未系平安带,那么开关Sl断开,仪表盘上的指示灯亮;假设系上平安带,那么开关a闭合,指示灯灭。图中设计最合理的

3、电路图是()6 .小轿车上大都装有一个指示灯,用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开),该指示灯就会发光。以下图5为小明同学设计的模拟电路图,你认为不符合要求的是()C.- 7 .小明家的饮水机具有加热和保温两种功能:当饮水机处于加热状态时,饮水机的红灯亮绿灯灭;水被加热到预定温度时,饮水机内部的温控开关S自动切换到保温状态,此时饮水机的绿灯亮红灯灭,以下电路中与上述情况相符的是()8 .现有三个轻质小球,实验发现任意两个小球相互靠近(未接触),都相互吸引,由此可判断()A.两个小球带负电,一个带正电B.两个小球都带正电,一个带负电C. 一个带正电

4、,一个带负电,一个不带电D. 一个带电,两个不带电9 .如下图,有带风叶的小电动机一台,电热丝一段,开关两只,插头一只,导线假设干。利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。要求在使用时。只要断开S一那么既无风也不发热;只闭合Sl时吹冷风;闭合a和S2时吹热风。图一是某物理兴趣小组的四位同学分别用一段导线的两端 两灯也不亮;接触 是()S断路10 .如下图,闭合开关S时,小电灯LL都不亮,接触a、b两点时,两灯都不亮;接触b、C两点时,c、d两点时,两灯都亮。对此,以下判断中可能的A.灯L断路B.灯L2断路C.开关D.灯Lz短路11 .以下描述最符实际的是()A.假设Si、Sz

5、和S3都闭合时,那么L和Lz并联IB.假设Si、S?和S3都闭合时,那么L和L2串联S1C.假设S2断开,S和S3闭合时,那么L和L2并联苫JD.假设Sl断开,S?和S?闭合时,那么L和L2串联J12.四个悬挂着的通草小球,静止时的位置关系如下图,以下说法正确的选项是()h.A球与C球一定带有异种电荷B.B球与D球一定带有同种电荷C.B球可能带电,也可能不带电D.D球可能带电,也可能不带电二.填空题(共9小题,总分值24分)13. (2分)台式电脑使用一段时间后,为保证电脑的稳定性,需要翻开主机箱除尘,这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了,可以吸引,所以灰尘会附着在扇叶上。14.

6、 4分)电荷量的单位是,用符号表示。验电器是根据的原理制成的。15. (3分)把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时,它们相互排斥,那么这个小球一定O(选填”不带电、“带负电或“带正电)16. (2分)有一种石墨炸弹在战争时被用来破坏敌方的供电设施。它不会造成人员伤亡,而是在空中散布大量极细的石墨絮状物,这些石墨絮状物是(填”导体或“绝缘体)飘落到供电设备上会造成(选填“开路或”短路),从而使供电系统瘫痪。路。分析电路可 将插头插入插 开关是 O17. (3分)如下图是一把电吹风的简化电知:电热丝与吹风机的连接方式是联,座,假设电吹风吹出的是冷风,那么闭合的18. (3分)某同学用电流表测

7、量电流时,发现电流表指针向没有刻度的一边偏转,这是因为O另一位同学发现电流表指针偏转到右边没有刻度的地方,这是因为o如果在实验中,电流表接入了03A量程,却错把读数按00.6A量程读成0.18A,那么实际电流的大小是Ao19. (3分)如下图,仅闭合开关,那么L1,L2组成串联电路;仅闭合开关,那么L、Lz组成并联电路;仅闭合开关,那么只有L连入电路;假设三个开关同时都闭合,那么电路将O20. (2分)如下图,当开关闭合后,两灯均能正常应是表,乙应是表。21. (2分)如下图为宾馆的房卡。只有把房卡插入的灯和插座才能有电。房卡的作用相当于一个房间里有电灯、电视等用电器,它们两端的电压是联的。三

8、.解答题(共2小题,总分值6分,每题3分)22. (3分)在一次实验中需要测量小灯泡两端的电压和通过它的电流。聪明而粗心的小刚连接了如下图的电路。同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了。(1)如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样?(2)在图中画出小刚连接的那根导线。(用虚线表示)23. (3分)根据实物电路图甲,在图乙中画出相应的电路图:图甲示,他流不等。请你指出四.解答题(共224. (8分)三个 来验证小题,总分值22分)A探究小组的同学选用不同规格的灯泡“串联电

9、路的电流规律。所接如图甲所示。连接电路时,开关应该;一小组的同学实验时根据电流针偏转角度较A?小,如图乙所们判断“串联电路中各处的电造成他判断错误的原因是:o(3)第二小组的同学闭合电路后发现:灯L2的亮度比灯L的亮度大。那么以下说法正确的选项是;A.灯L2中的电流较大,所以L2更亮B.电流从电源正极出来先通过灯Lz,所以Lz更亮C.两灯中的电流相等,亮度不同是由于两灯规格不同所致(4)第三小组同学闭合开关S后,发现灯Ll发光J?不发光。对此现象,同学们有以下几种猜测:灯L2灯丝断了;灯L?的灯座短路;灯Lz也工作,但L2中电流比L中电流小;灯L2也工作,但L2的电压比L的电压小。以上猜测可能

10、的有(选填序号)。25.(14分)在探究串联电路中的电压特点时,用电压表测出第一个灯泡两端的电压,用UA表示,第二个灯泡两端的电压用UB表示,电路两端的总电压用U.请自选实验器材证明:在串联电路中,U=Ua+Ubo(1)画出实验电路图;(2)写出实验步骤;(3)画出实验数据记录表格。参考答案一.选择题1. Bo2. Co3. o4. Bo5. Do6. ABDo7. Ao8. Co9. Co10. Co11. Co12. Do二.填空题13. 电荷;轻小物体。14. 库仑;C;同种电荷相互排斥。15. 带负电。16. 导体;短路。17. 并;Slo18. 电流表的正负接线柱接反了;被测电流超过

11、了电流表的量程;0.9o19. S2;Si、S3;Sj;短路。20. 电流;电压;21. 开关;220;并;三.解答题22. 解:(1)因为电流表的内电阻很小,所以闭合开关后,电灯泡和定值电阻被电流表短路,只有电压表、电流表和滑动变阻器串联接入电路中,所以小灯泡不发光。又因为电压表的内电阻很大,所以它的示数接近电源电压,而电流表的示数接近于零。(2)小刚连接的导线如图中虚线所示,这样一连,把电压表并联在了灯泡两端,电流表测量通过灯泡的电流,滑动变阻器还能改变电路电流。23. 解:由实物电路图可知,电流从电源正极出发经开关S2,然后电路分为两条支路,一路径经灯L1、开关S】,回到电源负极,另一路

12、径灯L2回到电源负极,由此可见,两灯泡并联,如下图。四,解答题24. 解:(1)连接电路时,保护电路的开关应断开;(2)串联电路中,电流是处处相等,当出现电流表AI指针偏转较A?小,说明没有没有注意观察电流表的量程,两个电流表的量程不一致造成的;(3)串联电路中各处的电流相等,根据P=FR结合灯泡的亮暗可知两灯泡的电阻不同,即两灯规格不同;(4)A、灯L2灯丝断了,电路断路,灯泡L不发光,故不符合题意;B、灯L2的灯座短路,灯L发光J?不发光,故符合题意;C、灯Lz也工作时,但Lz中电流和Ll中电流相等,根据P=Ul可知Lz不发光的原因可能是灯Lz两端的电压太小,即Lz的电压比L的电压小,故不正确,符合题意。故答案为:(1)断开;(2)电流表所选量程不同;(3)C;(4)。25.解:(1)实验电路图如下图:(2)实验步骤:按照电路图连接电路;闭合开关,调节滑动变阻器滑片P到适当位置,观察电压表明、V2、V的示数,分别用Ua.UB和U表示,并将Ua、UB和IJ的数据记录在表格中;改变滑动变阻器滑片P的位置,读出电压表明、V2、V的示数Ua、UB和U,并记录在表格中;仿照步骤,再改变四次滑动变阻器滑片P的位置,并将对应的电压表、V2、V的示数Ua、Ub和U,并记录在表格中。(3)实验数据记录表:UaVUb/Vu/v
