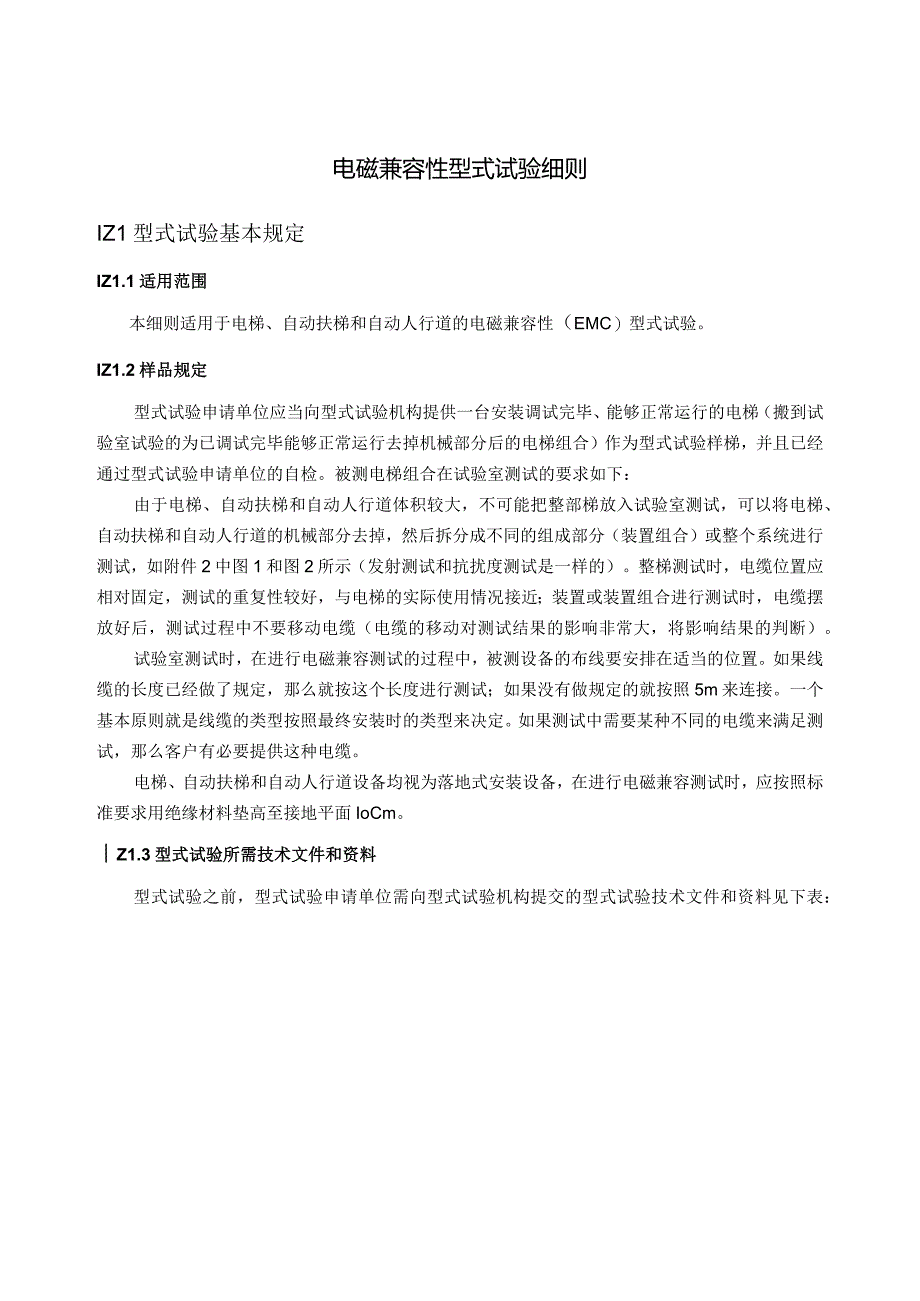

电磁兼容性型式试验细则.docx_第1页
第1页 / 共24页

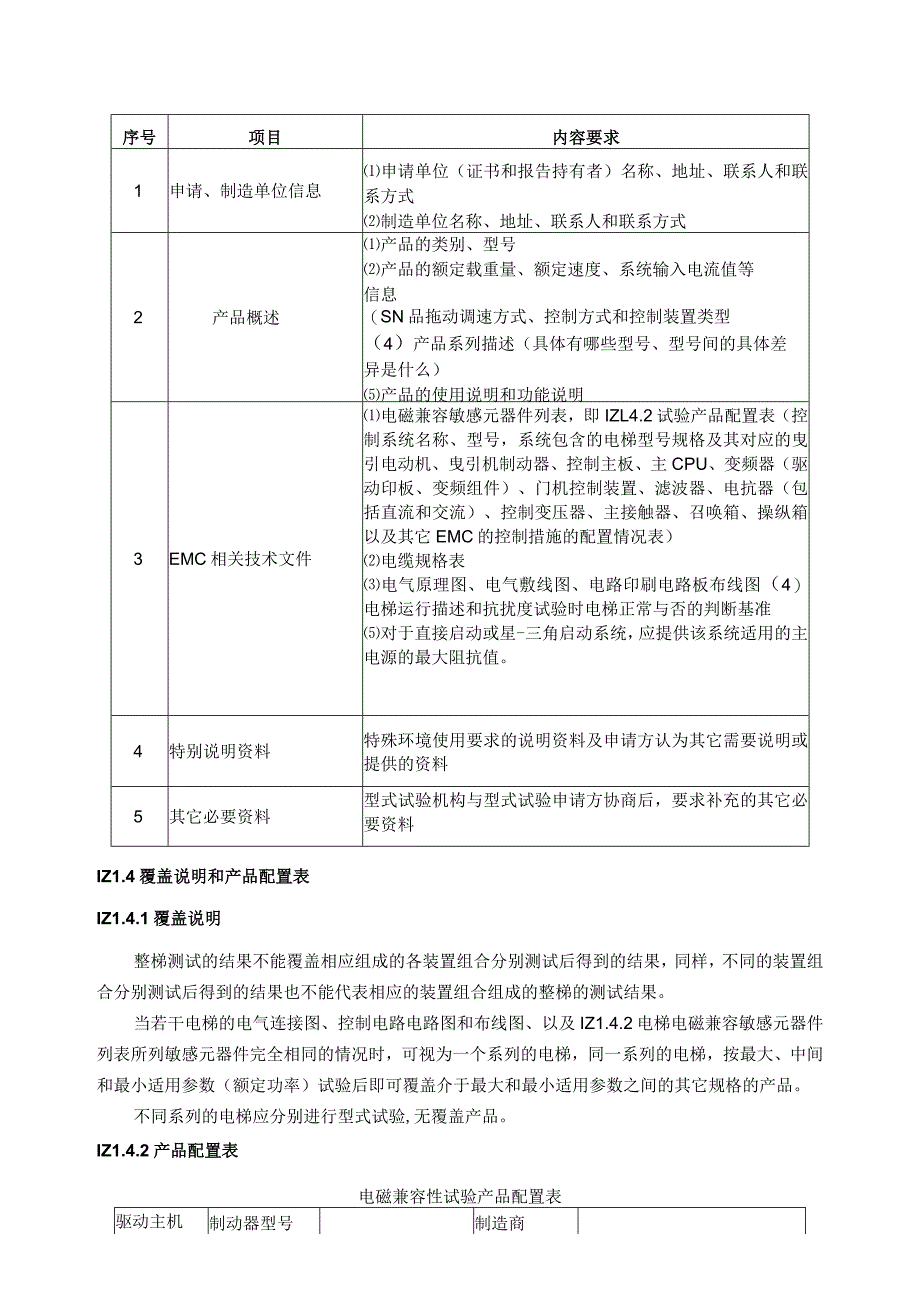

电磁兼容性型式试验细则.docx_第2页
第2页 / 共24页

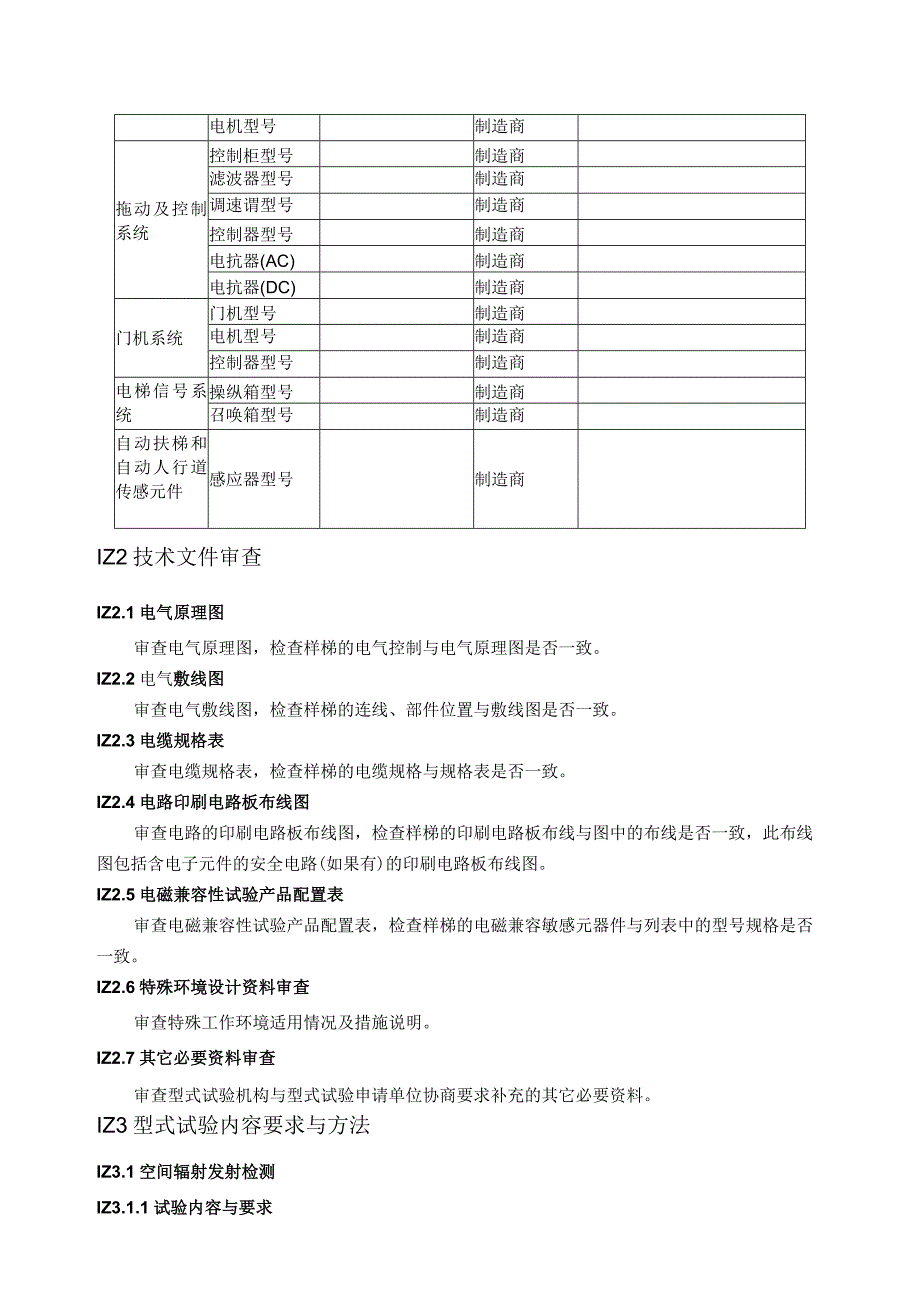

电磁兼容性型式试验细则.docx_第3页
第3页 / 共24页
电磁兼容性型式试验细则.docx_第4页
第4页 / 共24页
电磁兼容性型式试验细则.docx_第5页
第5页 / 共24页
电磁兼容性型式试验细则.docx_第6页
第6页 / 共24页
电磁兼容性型式试验细则.docx_第7页
第7页 / 共24页
电磁兼容性型式试验细则.docx_第8页
第8页 / 共24页
电磁兼容性型式试验细则.docx_第9页
第9页 / 共24页
电磁兼容性型式试验细则.docx_第10页
第10页 / 共24页
亲,该文档总共24页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电磁兼容性型式试验细则.docx》由会员分享,可在线阅读,更多相关《电磁兼容性型式试验细则.docx(24页珍藏版)》请在第壹文秘上搜索。

1、电磁兼容性型式试验细则IZ1型式试验基本规定IZ1.1适用范围本细则适用于电梯、自动扶梯和自动人行道的电磁兼容性(EMC)型式试验。IZ1.2样品规定型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行的电梯(搬到试验室试验的为已调试完毕能够正常运行去掉机械部分后的电梯组合)作为型式试验样梯,并且已经通过型式试验申请单位的自检。被测电梯组合在试验室测试的要求如下:由于电梯、自动扶梯和自动人行道体积较大,不可能把整部梯放入试验室测试,可以将电梯、自动扶梯和自动人行道的机械部分去掉,然后拆分成不同的组成部分(装置组合)或整个系统进行测试,如附件2中图1和图2所示(发射测试和抗扰度测

2、试是一样的)。整梯测试时,电缆位置应相对固定,测试的重复性较好,与电梯的实际使用情况接近;装置或装置组合进行测试时,电缆摆放好后,测试过程中不要移动电缆(电缆的移动对测试结果的影响非常大,将影响结果的判断)。试验室测试时,在进行电磁兼容测试的过程中,被测设备的布线要安排在适当的位置。如果线缆的长度已经做了规定,那么就按这个长度进行测试;如果没有做规定的就按照5m来连接。一个基本原则就是线缆的类型按照最终安装时的类型来决定。如果测试中需要某种不同的电缆来满足测试,那么客户有必要提供这种电缆。电梯、自动扶梯和自动人行道设备均视为落地式安装设备,在进行电磁兼容测试时,应按照标准要求用绝缘材料垫高至接

3、地平面IoCm。Z1.3型式试验所需技术文件和资料型式试验之前,型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表:序号项目内容要求1申请、制造单位信息申请单位(证书和报告持有者)名称、地址、联系人和联系方式制造单位名称、地址、联系人和联系方式2产品概述产品的类别、型号产品的额定载重量、额定速度、系统输入电流值等信息(SN品拖动调速方式、控制方式和控制装置类型(4)产品系列描述(具体有哪些型号、型号间的具体差异是什么)产品的使用说明和功能说明3EMC相关技术文件电磁兼容敏感元器件列表,即IZL4.2试验产品配置表(控制系统名称、型号,系统包含的电梯型号规格及其对应的曳引电动机、

4、曳引机制动器、控制主板、主CPU、变频器(驱动印板、变频组件)、门机控制装置、滤波器、电抗器(包括直流和交流)、控制变压器、主接触器、召唤箱、操纵箱以及其它EMC的控制措施的配置情况表)电缆规格表电气原理图、电气敷线图、电路印刷电路板布线图(4)电梯运行描述和抗扰度试验时电梯正常与否的判断基准对于直接启动或星-三角启动系统,应提供该系统适用的主电源的最大阻抗值。4特别说明资料特殊环境使用要求的说明资料及申请方认为其它需要说明或提供的资料5其它必要资料型式试验机构与型式试验申请方协商后,要求补充的其它必要资料IZ1.4覆盖说明和产品配置表IZ1.4.1覆盖说明整梯测试的结果不能覆盖相应组成的各装

5、置组合分别测试后得到的结果,同样,不同的装置组合分别测试后得到的结果也不能代表相应的装置组合组成的整梯的测试结果。当若干电梯的电气连接图、控制电路电路图和布线图、以及IZ1.4.2电梯电磁兼容敏感元器件列表所列敏感元器件完全相同的情况时,可视为一个系列的电梯,同一系列的电梯,按最大、中间和最小适用参数(额定功率)试验后即可覆盖介于最大和最小适用参数之间的其它规格的产品。不同系列的电梯应分别进行型式试验,无覆盖产品。IZ1.4.2产品配置表电磁兼容性试验产品配置表驱动主机制动器型号制造商电机型号制造商拖动及控制系统控制柜型号制造商滤波器型号制造商调速谓型号制造商控制器型号制造商电抗器(AC)制造

6、商电抗器(DC)制造商门机系统门机型号制造商电机型号制造商控制器型号制造商电梯信号系统操纵箱型号制造商召唤箱型号制造商自动扶梯和自动人行道传感元件感应器型号制造商IZ2技术文件审查IZ2.1电气原理图审查电气原理图,检查样梯的电气控制与电气原理图是否一致。IZ2.2电气敷线图审查电气敷线图,检查样梯的连线、部件位置与敷线图是否一致。IZ2.3电缆规格表审查电缆规格表,检查样梯的电缆规格与规格表是否一致。IZ2.4电路印刷电路板布线图审查电路的印刷电路板布线图,检查样梯的印刷电路板布线与图中的布线是否一致,此布线图包括含电子元件的安全电路(如果有)的印刷电路板布线图。IZ2.5电磁兼容性试验产品

7、配置表审查电磁兼容性试验产品配置表,检查样梯的电磁兼容敏感元器件与列表中的型号规格是否一致。IZ2.6特殊环境设计资料审查审查特殊工作环境适用情况及措施说明。IZ2.7其它必要资料审查审查型式试验机构与型式试验申请单位协商要求补充的其它必要资料。IZ3型式试验内容要求与方法IZ3.1空间辐射发射检测IZ3.1.1试验内容与要求空间辐射发射的限值见下表:频率范围/MHz在测试现场10m距离a测量的限值dB(Vm)30F23040准峰值230F100047准峰值a这些限值是基于GB17799.4-2001的规定值,如果在小于Iom距离处测量,则应按照GB4824-2004进行,测量距离不应小于3m

8、。IZ3.1.2试验方法IZ3.2.12试验方法参照GB4824-2004工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法1)主要测试设备:3m法半电波暗室(IOm法电波暗室最好),接收天线,EMl接收机等;2)试验时,被测设备放在离转盘0.1m高绝缘支座上,被测设备的边缘离天线的中心点的距离为3m(10m),天线高度在1-4m的范围内变动,试验时转动转盘,利用接收机找出空间辐射发射的最大点。接收天线水平和垂直极化两个方向均要测试,且两个方向须同时满足限值要求。3)被测设备按照正常工作方式进行测试,若电流过大超过试验室负荷,可选择空载或低载进行试验。IZ3.2连续传导干扰电压IZ3

9、.2.1试验内容与要求不同负载电流的交流主电源端口(传导)发射限值压见下表:频率范围/MHz限值dB(PV)在额定输出电流下测量a100Ac0.15F0.579准峰值66平均值100准峰值90平均值130准峰值120平均值0.5F5.073准峰值60平均值86准峰值76平均值125准峰值115平均值5.0F3073准峰值60平均值90至70b准峰值80至60b平均值115准峰值105平均值装置的设计电流。随频率的对数而减小。这里假定来自特定变压器的专用电源。输出端口(传导)发射限值压见下表:频率范围/MHz限值dB(V)在额定输出电流下测量0.15F0.580准峰值70平均值0.5F5.074

10、准峰值64平均值5.0F3074准峰值64平均值如果被测设备输出端口使用了屏蔽线,或者线长不超过2米,则输出端口传导发射无需考虑。IZ3.2.2试验方法主要测试设备:EMl接收机、人工电源网络、屏蔽室(或暗室)。1)人工电源网络与参考接地平板有良好的射频连接,如使用薄铜条或薄铜带接地。(接地平板建议最少厚度为05mm以上、面积为200OmmX200Omm金属板。)2)被测设备与屏蔽室金属内壁至少相距0.8m,被测设备放置离接地平板0.1m高绝缘支座上,人工电源网络与最接近被测设备的表面至少相距0.8m,被测设备和人工电源网络之间应该用Im长的规定型号的电缆连接。(超过规定长度的电源线,平行于电

11、源引线来回折叠形成一个长0.30.4m之间的线束;短于规定长度的,可延长到规定长度)。3)利用EMl接收机扫描被测设备正常工作时产生干扰的峰值曲线和平均值曲线,读取相应频率点的准峰值和平均值数据,与对应限值相比较,应全部符合限值要求。4)被测设备按照正常工作方式进行测试,若电流过大超过试验室负荷,可选择空载或低载进行试验。IZ3.3脉冲噪声(喀痂声)IZ3.3.1试验内容与要求此项目测量的是被测设备通过电源线传回电网的断续干扰一一脉冲噪声(喀吻声),这些干扰主要是程控开关、继电器等的动作而产生的。IZ3.3.2试验方法试验方法参照GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部

12、分:发射1)主要测试设备:断续干扰分析仪,人工电源网络2)试验的频率范围测量频率范围:148.5kHz30MHz30MHZ以上以30MHZ来表示。根据该试验的特点,选取四个频率点来代表这个频率范围进行测量,测量的频率点为:150kHz,500kHz,1.4MHz,30MHzo3)试验方法相关的喀叫声允许值取决于连续干扰允许值L和可计喀昉声率N。如果脉冲噪声出现的频率大于每分钟30个,那么参照IZ3.2.2表格内容进行测试判定,如果出现的频率介于每分钟02个到30个,那么就按照相应公式计算出的结果加上原限值L作为新的限值Lq进行测试判定,Lq的计算公式如下:1.q=(L+20lg(30N)(0.

13、2N30)IL(N30)根据喀吻声率N和相应频率的连续干扰允许值,计算出相应的喀昉声允许值,再测定超过喀吻声允许值的喀吻声数或开关操作数。 对于非自动停止的设备,最小观测时间是记录产生40个喀昉声或相关的40次开关操作的时间,或120分钟,两者中取较小者。 对于自动停止的设备,最小观测时间是记录产生40个喀痂声或相关的40次开关操作所需的完整程序的最短时间;试验开始后120分钟,不需产生40个喀昉声,程序结束则停止试验。前一程序结束到后一程序开始的间隔应从最小观测时间中扣除,能防止立即起动的器具再起动程序所需的最短时间应包括在最小观测时间内。被测设备按照正常工作方式进行测试,若电流过大超过试验

14、室负荷,可选择空载或低载进行试验。4)试验布置参见图1。.图1脉冲噪声(断续干扰喀防声)测试装置简图5)注意事项:人工电源网络与参考接地平板应有良好的射频连接,如使用长宽比不超过3:1、厚度为0.5mm的薄铜条接地。接地平板用厚度为0.5mm以上、面积为2000mm2000mm金属板。接地线应尽量用长宽比小于5:1、厚度为0.5mm的薄铜条;其他试验布置与传导连续骚扰电压类似。6)试验结果判定及分析上四分位法,被试器具在最小观测时间内记录到的超过喀防声允许值Lq的喀诋声数或开关操作数不超过可计喀防声数或可计开关操作数的四分之一,则认为被试器具合格。喀防声率不大于5和瞬时开关(每个喀昉声的持续时间小于IomS)的器具,无论喀叫声幅度的大小,都认为该器具符合要求。如出现下述情况的断续骚扰:则应采用连续骚扰限值,即直接判定试验为不合格。(1)不满足喀叫声定义的骚乱;喀明声率N230的喀昉声。IZ3.4主电源谐波电流IZ3.4.1试验内容与要求主电源谐波电流见下表:环境现象试验方法百分比限值a谐波畸变率IEC61000-3-1215/11%17/11%111/11%113/11%3120127谐波畸变率IEC61000-3-12THD%PW
