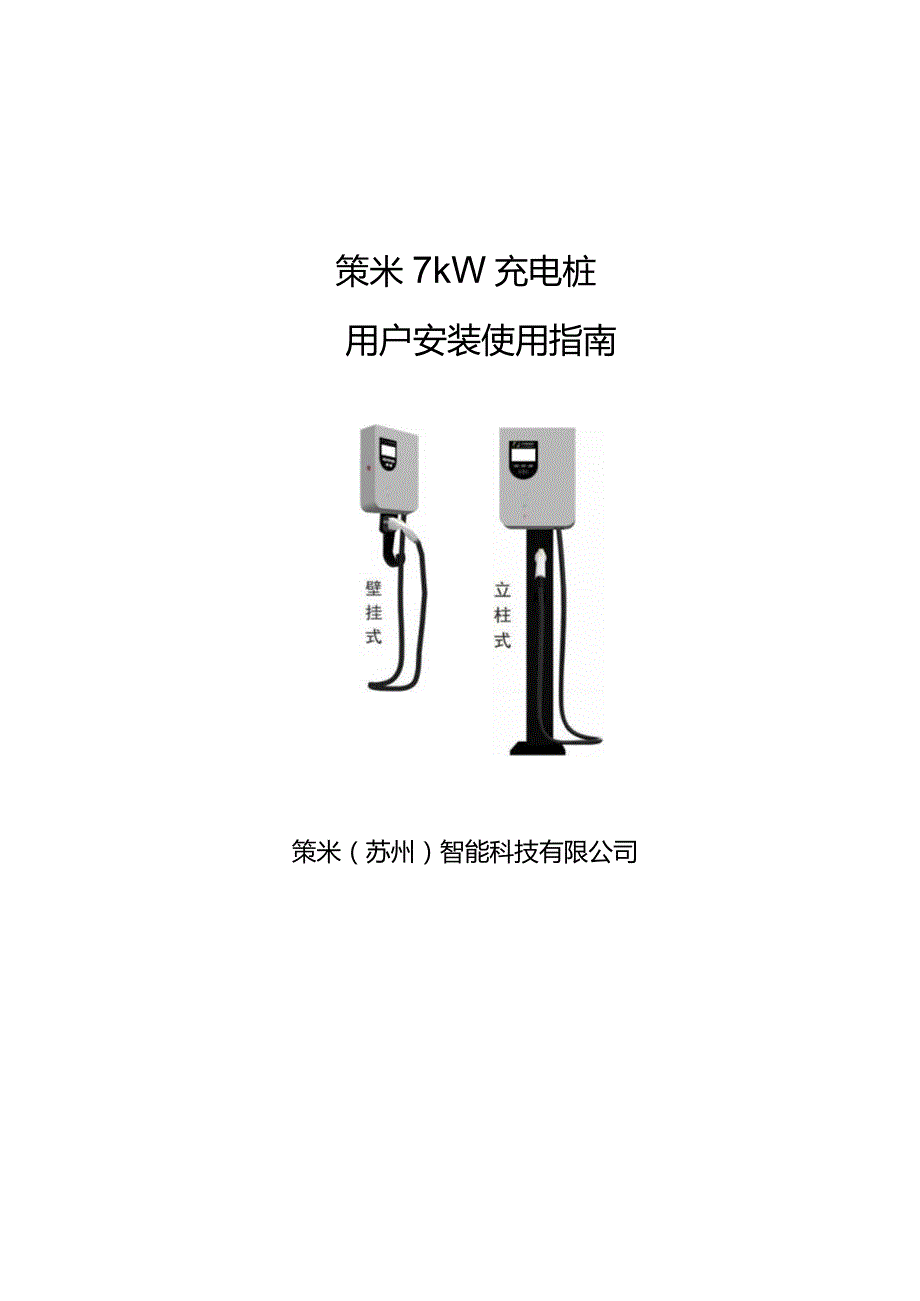

策米7kW充电桩用户安装使用指南.docx_第1页
第1页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第2页
第2页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第3页
第3页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第4页
第4页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第5页
第5页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第6页
第6页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第7页
第7页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第8页
第8页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第9页
第9页 / 共21页
策米7kW充电桩用户安装使用指南.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《策米7kW充电桩用户安装使用指南.docx》由会员分享,可在线阅读,更多相关《策米7kW充电桩用户安装使用指南.docx(21页珍藏版)》请在第壹文秘上搜索。

1、策米7kW充电桩用户安装使用指南策米(苏州)智能科技有限公司.产品概述21.l产品样式21.2技术参数22技术特点及概述33功能介绍44.电气安全设计-51. 1电气间隙和爬电距离54. 2绝缘电阻55. 3工频耐压56. 4冲击耐压65操作说明6安装要求及方法97安装方法107.1壁挂式107.1.1安装步骤说明H7.L2连接电线127.2立柱式137.2.1立柱式安装图纸137.2.2安装文字说明148 .注意事项159 .安装后检查1610 .以下不属于保修范围1611 .维保1712联系我们17A.附录181 .产品概述1.1 产品样式f-B-C-D-E一FA-充电二维码扫播区B一充电

2、剧卡区a-触控屏D-状态LED指示灯B-急停按钮,在设备运行异常时按下按钮F-充电枪放位置1.2技术参数项次项目技术参数备注1充电接口数量12额定电压220V3额定频率50Hz5Hz4输入电压220V+15%5尺寸规格1200x260x1106输出最大电流32A7输出最大功率7kW8输入方式Ml刷卡9显示屏4.3寸10介电强度2000V11漏电流3.5mA12防护等级IP5513工作环境-2050C14接口型式GB20234.2-201515计量功能输出电能计量16保护功能过欠压短路保护、过载保护、漏电保护、浪涌保护、过温保护。17安装方式立柱/壁挂18材质ABS+PC2 .技术特点及概述该型

3、产品主耍定位为公共运营方使用,具备完备的运营功能,目前主要市场为小区物业和电动汽车、充电基础设施运营商等。本产品具有以下特点:(1)采用高清全彩触摸显示屏,具有丰富的人机交互功能,管理人员可进入管理界面快捷设置工作模式;(2)具备输出侧漏电保护、输出侧过流保护以及短路、过压、欠压等保护功能,具备急停开关、VO级阻燃等安全防护功能。(3)充电桩具备充电接口的连接状态判断、控制导引等完善的安全保护控制逻辑。充电枪与电动汽车接口连接后可进行自检,充电设备与电动汽车连接断开后,设备立即自动中断充电。(4)人机界面可显示充电过程中的充电电流、充电电压、充电时间、充电电量以及充电过程中错误警示信息。(5)

4、充电支付功能支持非接触式刷卡方式,设置商户号方便不同运营商的封闭式管理,保证运营方财务安全。(6)充电桩具有多样化的通讯方式:以太网/GPRS/4G等多样化接入方式,可满足大规模集中化管理和运营。(7)丰富的保护和报警指示功能,分别显示电源、充电和故障的运行状态,且具备充电保护功能。3 .功能介绍(1)人机交互功能:交流充电桩能显示各状态下的相关信息,包括运行状态、充电电压、充电电流、充电电量、计费信息、IC卡余额等;显示字符清晰、完整,不依靠环境光源即可辨认。(2)计量功能:桩体内部设厘计量单元,对交流充电桩输出电能量进行计量。(3)读写卡功能:使用MlS50/S70用户卡,符合中国金融集成

5、电路(IC)卡规范,读写卡经过加密处理,搭配我公司提供的远程加密发卡设备,可方便快捷发放和管理用户卡。(6)自检功能:上电操作时,先进行自检,检查内容包括时钟、供电情况、费率配置情况、存储空间及外部模块。能通过状态指示灯或显示屏显示故障信息,同时形成故障情况信息记录。(7)安全防护功能:控制导引功能保证在充分连接的状态下启动充电,杜绝触电电击伤害:具有过压保护、欠压保护、过流保护功能,在配电未达标或非标准车辆异常充电时,可切断充电回路;具有防雷保护、漏电保护护功能。(8)急停停机:设备具有紧急停机功能,保障在设备故障时,可通过紧急停机按钮停止输出,以保证电网、设备及人身安全,急停按下后,需重新

6、启动系统(可根据用户需求调整)。(9)软件升级:具备软件升级功能,可定制远程升级功能。(10)过温保护:实时监控充电插座温度,过温即中止充电,断开主回路,CC/CP保持连接,温度符合要求后,自动恢复充电功能。4 .电气安装设计4.1电气间隙和爬电距离爬电距离额定绝缘电压Ui(V)电气间隙(mm)爬电距离(nun)Ui603360Ui30056当主电路与控制电路或辅助电路的额定绝缘电压不一致时,其电气间隙和爬电距离可分别按其额定值选取。具有不同额定值主电路或控制电路导电部分之间的电气间隙与爬电距离,应按最高额定绝缘电压选取。4.2绝缘电阻充电设备内非电气连接的各带电回路之间、各独立带电回路与地(

7、金属外壳)之间绝缘电阻不应小于IO4.1 工频耐压充电设备内非电气连接的各带电回路之间、各独立带电回路与地(金属外壳)之间,按其工作电压应能承受规定历时Imin的工频耐压试验。试验过程中应无绝缘击穿和闪络现象。额定绝缘电压Ui(V)绝缘电阻测试仪器的电压等级(V)工频耐压试验电压(kV)冲击耐压试验电压(kVi602501.01603XAD:Xg:式32刈*ItirItaEUfc泥*HaNIII:涮E(*U)4tIlt*AIR7.2.2安装文字说明:落地式安装孔位将按照我司提供的标准底板确定:要求地面为混凝土地面;如地面不满足需要,可做水泥基台代替;如图四按照安装孔位图地面钻孔,确认MlO膨胀

8、螺栓可正常使用;放入膨胀螺栓,并将充电桩立柱放置在膨胀螺栓上,确保膨胀螺栓与安装孔一一对应:将外六角M6螺丝安装在立柱上然后将充电桩如图三的孔位对应在立柱上最后在充电桩内拧好不锈钢螺栓螺母;拧上螺栓螺母,确保柱体受力100N不会移动或晃动,最后安装好后如图五;(针对联网型充电桩)将以太网线通过左侧防水接头接入充电桩,将电源线通过右侧防水接头接入充电桩,将充电桩与立柱锁紧;将以太网线按照要求压接水晶头并插入以太网接口;将符合规定的电源线通过右侧防水接头接入充电桩,分别按照充电桩内指示接到接线端子处,确保接入处螺丝拧紧,参考扭矩5Nm;参照使用说明书检查接线方式,确保正确接线,尤其注意电源线接线顺序。8.注意事项A注意:应为交流充电桩提供独立的配电回路,不可与其他A用电产品共用;且配电回路需配置符合功率和现场要求的漏电断路器,总功率7kW机型建议型号DZ47LE-63C4030mA,进线建议采用ZR-YJV-3*6mm2;总功率3.5kW机型建议型号DZ47LE-63C2030mA,进线建议采用ZR-YJV-3*4mm2;企注意:交流充电桩安装位置必须随时可接近;不应安装在有剧烈振动和易燃易爆的场所,
