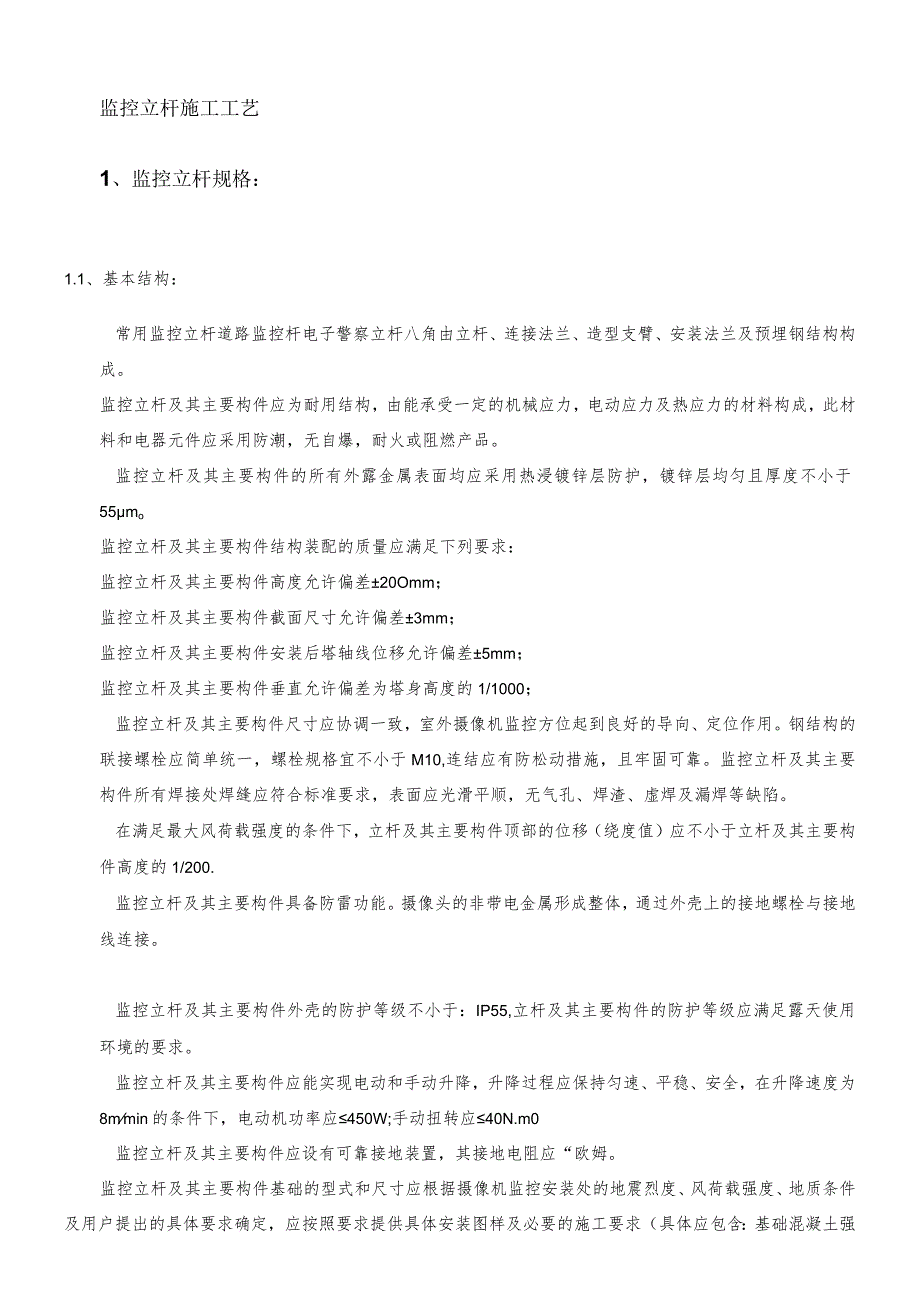

1、监控立杆施工工艺1、监控立杆规格：1.1、基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55mo监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差20Omm；监控立杆及其主要构件截面尺寸允许偏差3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差5mm；监控立杆及其主要构件垂直允许偏差为塔
2、身高度的1/1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。监控立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。监控立杆
3、及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8mmin的条件下，电动机功率应450W;手动扭转应40N.m0监控立杆及其主要构件应设有可靠接地装置，其接地电阻应“欧姆。监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于2mm；引入电缆预埋钢管的位置及规格等）。监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其
4、表面作喷塑处理。立杆采用159x6直缝钢管；立杆与横支臂的连接端头（0.2m）采用89x4.5直缝钢管，焊接加强板（l钢板）保护；立杆与基础采用法兰盘加预埋螺栓连接，焊接加强板（310钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板（310钢板）保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支臂采用894.5直缝钢管；且横支臂中间均匀焊接立管3根，采用60x4.5钢管。监控杆整体热镀锌。根据用户的要求，负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工，包括：选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规范进行。在施工时，基础为现场浇
5、注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。安装符合国标的标志牌面积不超过4.5平方米时,抗风能力为8级。监控杆安装完毕后，焊接地脚螺母保护帽。1.2、 监控立杆制作规范：yhk-BJ立杆高由客户需求确定，立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工.立柱上需预留设备支架。整根杆（含基础）及其上配件应能抗8级以上风力。连接螺栓、螺母、垫圈等钢铁件采用镀锌处理，立杆表面为喷塑处理.所有的对接焊缝和贴角焊缝，其厚度和强度应与被焊构件相等，焊缝应打磨光滑。1.2.1、 基础底座及地锚采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不
6、小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m0.4m0.6mo4至6米立杆预埋件尺寸不小于0.3m*0.3m*1.0m灌浇水泥尺寸不小于0.5m0.5m1.2mo6至10米立杆预埋件尺寸不小于0.4m*0.4m*1.2m灌浇水泥尺寸不小于0.6m0.6m1.5mo预埋走线管道，走线管道管径不小于40mm,转弯半径不小于200mm,用于窖井与立杆间走线。1.2.2、 杆体观感：造型及尺寸符合用户要求，造型流畅和谐，美观大方，色泽均匀，钢管直径选用合理。监控立杆为圆柱形结构，圆型杆体任一截面没有失圆。杆体圆度标准06.35mm。杆体表面光滑一致，无横向焊缝。刀片划痕测试（2525mm
7、方格）喷塑贴力强不轻易剥落。密封立杆并包顶端以防水气进入，防水内漏措施可靠。1.2.3、 垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度作检验，垂直度偏差00.5%。1.2.4、表面处理为喷塑粉料为环保产品，表面处理工艺磷化标准按照GB6807.86喷塑工艺符合ASTMD3359-83标准。喷塑过程为钝化一清洗一静电喷涂一固化，光泽度为90%,附着力达到I级标准。平安城市监控立杆道路监控杆电子警察立杆外表处理热镀锌喷塑；基本结构：平安城市监控立杆道路监控杆电子警察立杆厂家应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。平安城市监控立杆道路监控杆电子警察立杆及其主要构件应为耐用结
8、构，由监控杆能承受一定的机械应力，八平安城市监控立杆道路监控杆电子警察立杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。平安城市监控立杆道路监控杆电子警察立杆及其主要构件的所有外露金属八角监控杆表面均应采用热浸镀锌层防护，北京八角监控杆监控杆镀锌层均匀且厚度不小于55m平安城市监控立杆道路监控杆电子警察立杆及其主要构件结构装配的质量应满足下列要求：平安城市监控立杆道路监控杆电子警察立杆及其主要构件高度允许偏差20Omm；平安城市监控立杆道路监控杆电子警察立杆及其主要构件截面尺寸允许偏差3mm;监控杆其主要构件尺寸应协调一致，桁架塔塔身应对灯架升降起到良好的导向
9、、定位作用。钢结构的联接螺栓应简单统一,螺栓规格宜采用M16,连结应有防松动措施，且牢固可靠。立杆及其主要构件监控杆所有焊接处焊缝应符合标八角监控杆准要求，监控杆表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。等）。北京监控杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对监控杆其表面作喷塑处理。八角监控杆采用159x6直缝钢管；立杆与横支臂的八角监控杆连接端头（0.2m）采用894.5直缝钢管，焊接加强板（310钢板）保护；立杆与基础采用法兰盘加预埋螺栓连接，监控杆焊接加强板（310钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板（310钢板）保护；北京监控杆的中心轴线
10、距横支臂靠路中心一侧端头的间距为5m。横支臂采用89x4.5直缝钢管；且横支臂中间均匀焊接立管3根,采用60x4.5钢管。八角监控杆整体热镀锌。北京监控杆，平安城市监控立杆道路监控杆电子警察立杆厂2、安装立杆的要求2.1、 基础施工2.1.1、 立杆基础、用途：固定摄像杆；2、基础结构、尺寸：如图所示；1.1.1.3、 基础型号：由所需固定的摄像杆型号确定；4、制作位置：在设备平面布置图所标注摄像杆位置处制作基础;5、制作要求：a、应符合现行国家标准电气装置安装工程电缆线路施工及验收规范的有关规定；b、基础与客井之间应有穿线管，且放置铁丝；c、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平
11、光垫圈和弹簧垫圈各一个。d.材料：4mm钢板、18mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管；2.1.2、 窖井制作、用途：方便线缆敷设及系统检测维修；2、基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；3、制作位置：在设备平面布置图标注客井位置处制作；4、制作要求：a、应符合现行国家标准电气装置安装工程电缆线路施工及验收规范的有关规定；b、客井密封性能和防水性能良好。c.材料：砖石、水泥、钢板；2.1.3、 线缆管敷设、用途：敷设线缆，防止线缆损伤；、管道路由：按设备平面布置图标注的类型和路由敷设明管、暗管。注意图中所标明的管径；、制作要求：
12、a、应符合现行国家标准电气装置安装工程电缆线路施工及验收规范的有关规定；b、线缆管密封好，防水性能良好；c、线缆管离地面应不小于0.7米；d、线缆管管口应无毛刺和尖锐棱角；e、线缆管内放置穿线铁丝。f.材料：1、暗管敷设使用钢管；2、明管敷设使用PVC管。2.1.4、 接地体安装A.用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作;B.接地体结构、尺寸：如接地体结构示意图所示；C.安装位置：按设备平面布置图标注接地体位置安装。图号：；D.安装要求：a、应符合现行国家标准电气装置安装工程电缆线路施工及验收规范的有关规定；b、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的
13、6倍；c、接地体安装点下方应无任何管道、线缆经过；d、接地体安装深度如接地体安装示意图所示；e、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于4o注意雨后不应立即测量电阻。f.材料：2.5英时钢管和30*5扁钢。3、杆件制作与安装A.用途：安装摄像机云台；B.摄像杆结构、尺寸：见摄像杆图；C.制作要求：见摄像杆图文字说明；E.安装方式：通过基础螺杆与摄像杆基础连接固定，如摄像杆安装场景示意图F.安装工具：活动扳手；G.安装要求：1、安装牢固；2、摄像杆中心线应与水平面垂直；3、摄像杆上成180o角两腰形孔的中心连线应与道路走向平行；4、在摄像杆底部客井到各腰形孔之间放置穿线
14、用铁丝。3.1、 摄像机云台制作与安装3.1.1、 用途：安装摄像机防雨罩；3.1.2、 结构：见摄像头云台图；3.1.3、 尺寸：见摄像头云台图；3.1.4、 制作要求：见摄像头云台图图中文字说明；3.1.5、 安装方式：通过抱箍将云台部件1固定于摄像杆上，如摄像机云台安装示意图；3.1.6、 安装工具：活动扳手、扶梯或登高车；3.1.7、 安装要求：A、安装牢固；B、对摄像机云台部件1,走线孔应正对摄像杆腰形孔；C、土建施工及安装立杆的要求a、投标方应实地测量技术数据，以便估算工程量。b、线缆埋地的沟槽尺寸：人行道为0.2X0.6米（宽X深），车行道为0.2X0.8米（宽X深）。沟底先铺C
15、20碎垫层，线缆敷设后，用细砂回填、夯实，再根据实际情况复原路面。c、敷设的线缆除埋在花坛的或有特别说明的用PVC管保护，其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。1、一般的城市道路监控立杆均按照高6米横臂1米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25胫，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧;3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mmm尽量保持立杆预埋件水平。监控杆预埋件法兰盘低出周围地面203Omm,再用C25细石碎把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、监控杆电缆管直线长度超过50米时或两端电缆管不在同一平面相距Ioomm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）500（宽）600（深）MM,用砾石铺层作为渗水用；手孔井四壁
