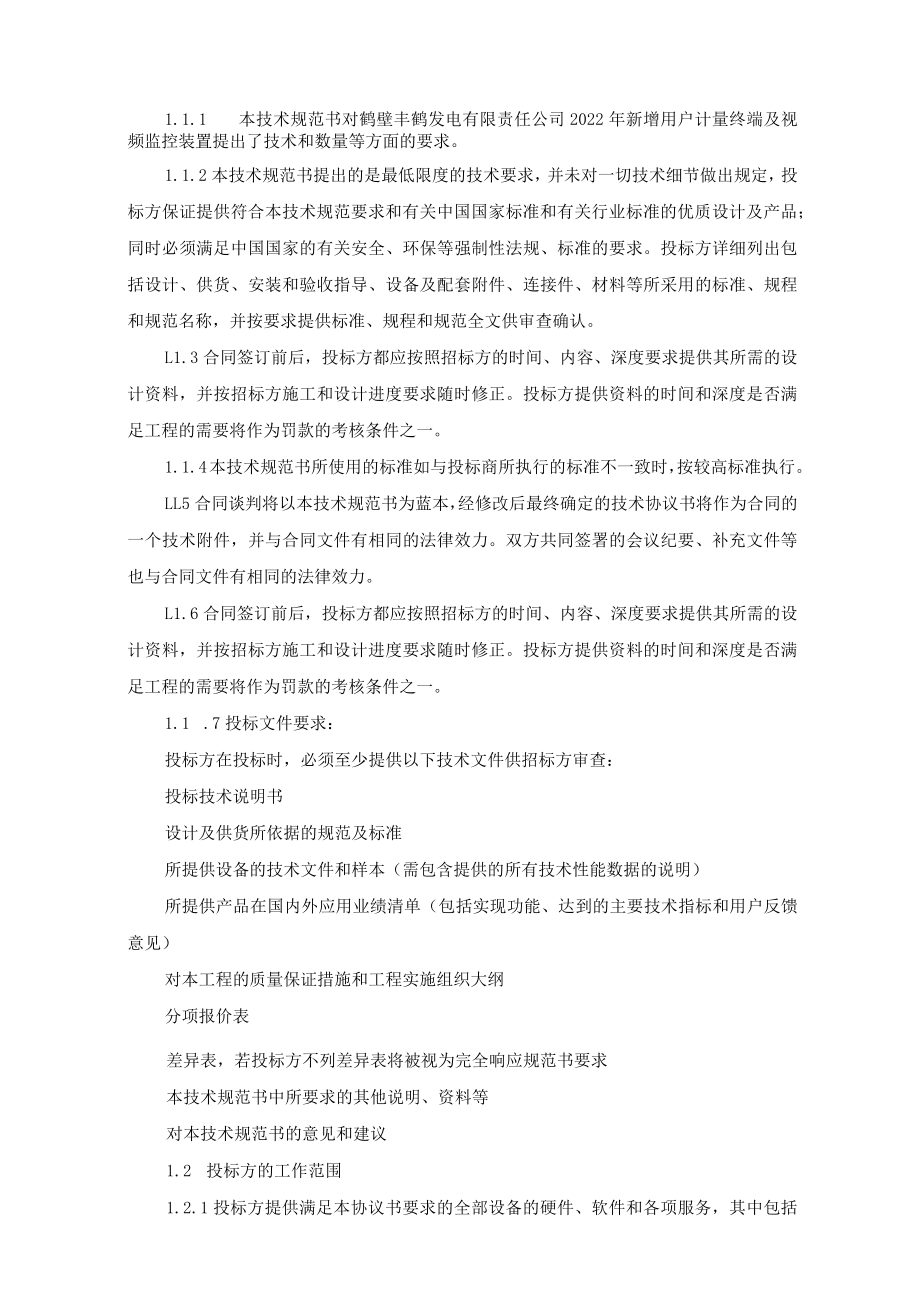

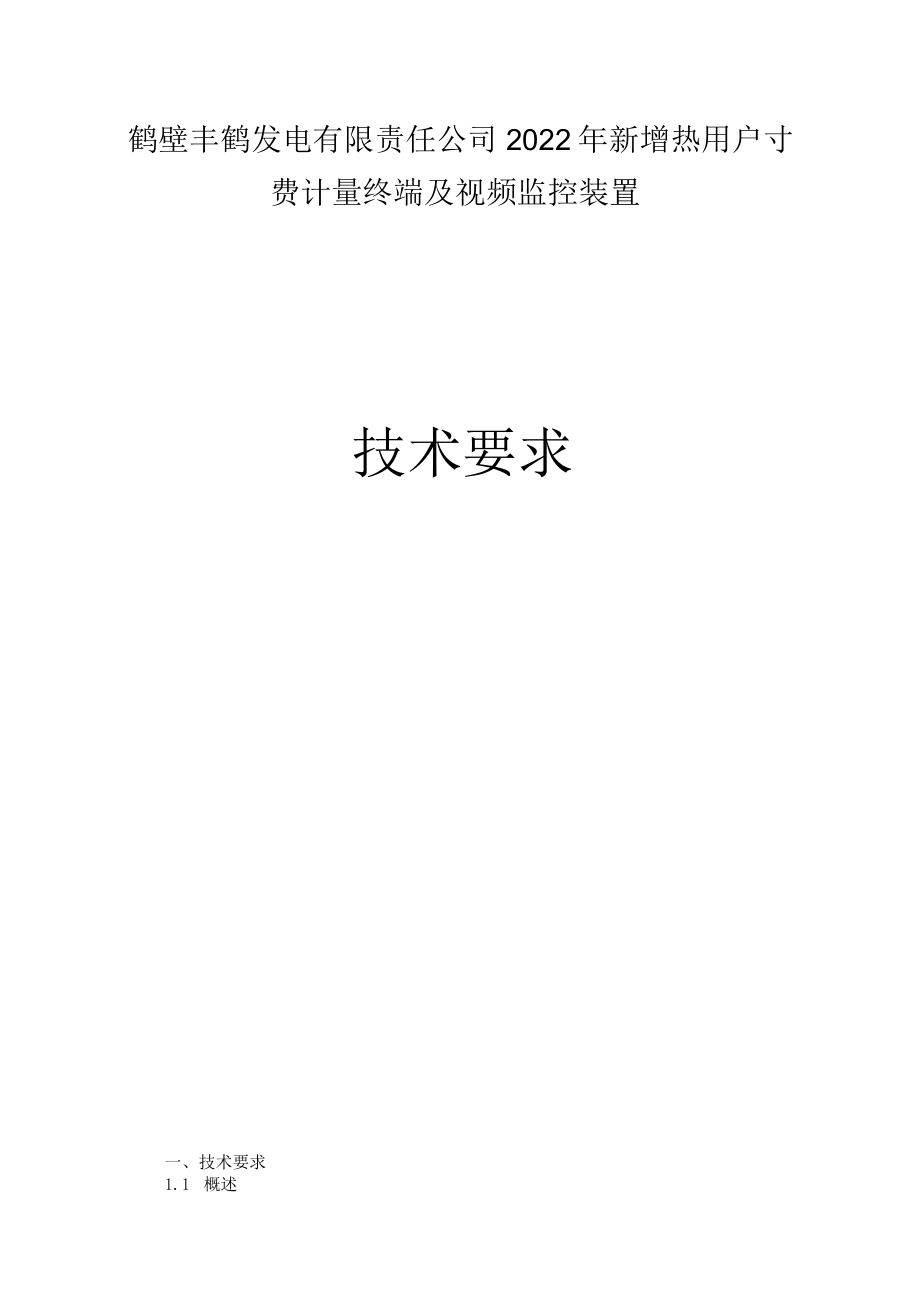

1、鹤壁丰鹤发电有限责任公司2022年新增热用户寸费计量终端及视频监控装置技术要求一、技术要求1.1 概述1.1.1 本技术规范书对鹤壁丰鹤发电有限责任公司2022年新增用户计量终端及视频监控装置提出了技术和数量等方面的要求。1.1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方保证提供符合本技术规范要求和有关中国国家标准和有关行业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。投标方详细列出包括设计、供货、安装和验收指导、设备及配套附件、连接件、材料等所采用的标准、规程和规范名称，并按要求提供标准、规程和规范全文供审查确认。L1.
2、3合同签订前后，投标方都应按照招标方的时间、内容、深度要求提供其所需的设计资料，并按招标方施工和设计进度要求随时修正。投标方提供资料的时间和深度是否满足工程的需要将作为罚款的考核条件之一。1.1.4本技术规范书所使用的标准如与投标商所执行的标准不一致时，按较高标准执行。LL5合同谈判将以本技术规范书为蓝本，经修改后最终确定的技术协议书将作为合同的一个技术附件，并与合同文件有相同的法律效力。双方共同签署的会议纪要、补充文件等也与合同文件有相同的法律效力。L1.6合同签订前后，投标方都应按照招标方的时间、内容、深度要求提供其所需的设计资料，并按招标方施工和设计进度要求随时修正。投标方提供资料的时间
3、和深度是否满足工程的需要将作为罚款的考核条件之一。1.1 .7投标文件要求：投标方在投标时，必须至少提供以下技术文件供招标方审查：投标技术说明书设计及供货所依据的规范及标准所提供设备的技术文件和样本（需包含提供的所有技术性能数据的说明）所提供产品在国内外应用业绩清单（包括实现功能、达到的主要技术指标和用户反馈意见）对本工程的质量保证措施和工程实施组织大纲分项报价表差异表，若投标方不列差异表将被视为完全响应规范书要求本技术规范书中所要求的其他说明、资料等对本技术规范书的意见和建议1.2 投标方的工作范围1.2.1投标方提供满足本协议书要求的全部设备的硬件、软件和各项服务，其中包括但不限于下列内容

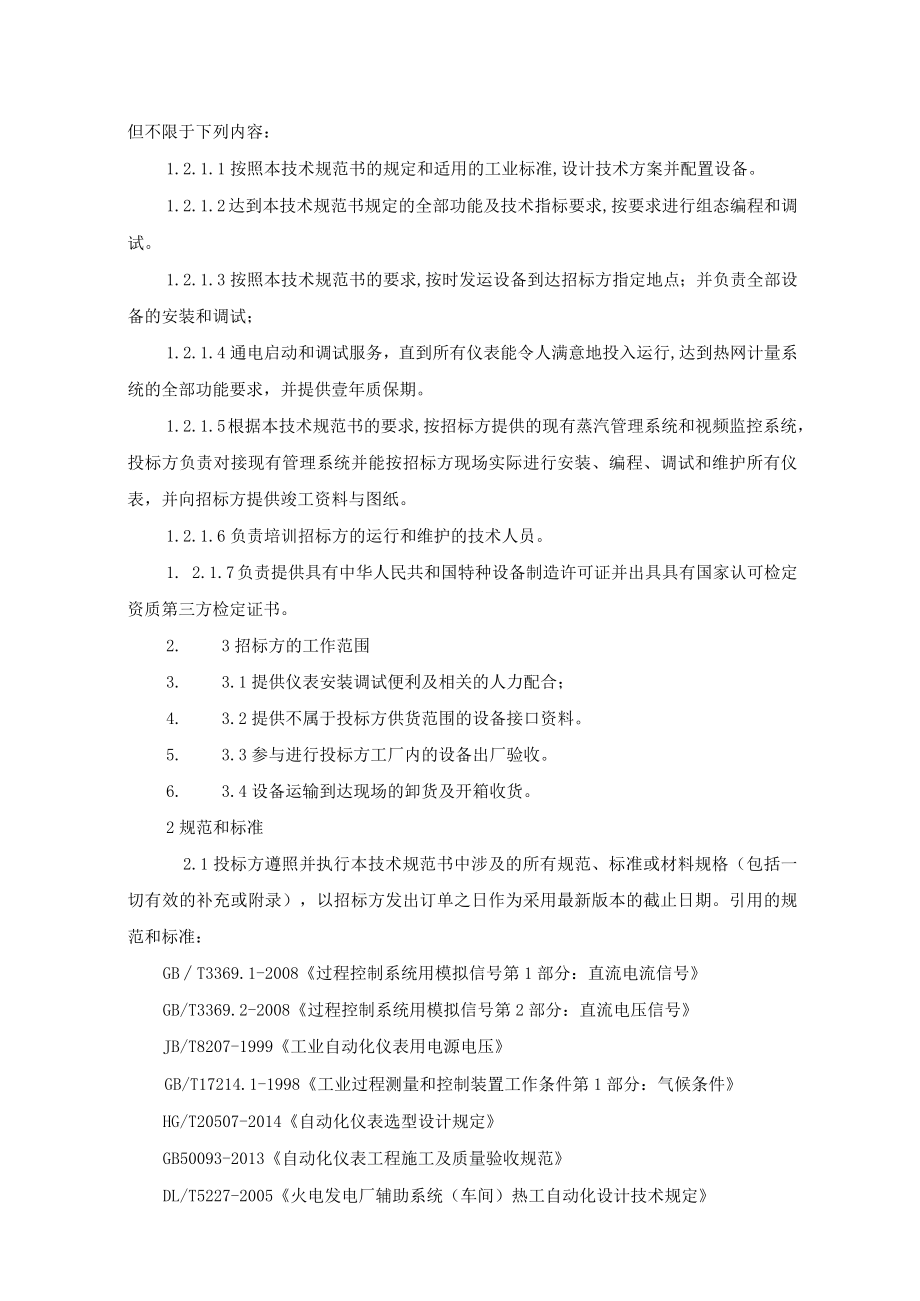

4、：1.2.1.1按照本技术规范书的规定和适用的工业标准,设计技术方案并配置设备。1.2.1.2达到本技术规范书规定的全部功能及技术指标要求,按要求进行组态编程和调试。1.2.1.3按照本技术规范书的要求,按时发运设备到达招标方指定地点；并负责全部设备的安装和调试；1.2.1.4通电启动和调试服务，直到所有仪表能令人满意地投入运行,达到热网计量系统的全部功能要求，并提供壹年质保期。1.2.1.5根据本技术规范书的要求,按招标方提供的现有蒸汽管理系统和视频监控系统，投标方负责对接现有管理系统并能按招标方现场实际进行安装、编程、调试和维护所有仪表，并向招标方提供竣工资料与图纸。1.2.1.6负责培训
5、招标方的运行和维护的技术人员。1. 2.1.7负责提供具有中华人民共和国特种设备制造许可证并出具具有国家认可检定资质第三方检定证书。2. 3招标方的工作范围3. 3.1提供仪表安装调试便利及相关的人力配合；4. 3.2提供不属于投标方供货范围的设备接口资料。5. 3.3参与进行投标方工厂内的设备出厂验收。6. 3.4设备运输到达现场的卸货及开箱收货。2规范和标准2.1投标方遵照并执行本技术规范书中涉及的所有规范、标准或材料规格（包括一切有效的补充或附录），以招标方发出订单之日作为采用最新版本的截止日期。引用的规范和标准：GBT3369.1-2008过程控制系统用模拟信号第1部分：直流电流信号G
6、B/T3369.2-2008过程控制系统用模拟信号第2部分：直流电压信号JB/T8207-1999工业自动化仪表用电源电压GB/T17214.1-1998工业过程测量和控制装置工作条件第1部分：气候条件HG/T20507-2014自动化仪表选型设计规定GB50093-2013自动化仪表工程施工及质量验收规范DL/T5227-2005火电发电厂辅助系统（车间）热工自动化设计技术规定DL/T5182-2004火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定DL/T5190.4-2012电力建设施工技术规范第4部分：热工仪表及控制装置GB/T191-2008包装储运图示标志除上述的法规和标准
7、外，还必须符合国家和地方的法规、规定，上述法规和标准如有新版按新版执行。2. 2压力、差压变送器2. 2.1各种系列的变送器要采用防水防尘结构。2. 2.2周围有足够的作业空间,与相邻物体距离大于0.5m02. 2.3周围无严重的腐蚀性气体。2. 2.4不受周围的热辐射和阳光直接照射。2. 2.5防止由于变送器和导压管的振动对输出产生干扰,变送器应安装在无振动场所,导压管应固定。2. 4测温元件2. 4.1测温元件应安装在能准确反映介质温度的位置。2. 4.2安装在蒸汽管道上的测温元件应与管道中心线垂直或倾斜45,插入方向宜与被测介质逆向或垂直。管道公称直径小于IOOmm时应安装在扩大管。2.
8、 4.3测温元件用连接头的螺纹应与测温元件螺纹相匹配。2. 4.4测温元件水平安装且插入深度较长或安装在高温设备中时，应有防弯曲措施。2. 5流量计2. 5.1所投标的流量计应符合国家有关技术标准及规范并予以注明。2. 5.2在相同项目上有良好运行业绩。2. 5.3有腐蚀性场合应采用不锈钢材质，与工艺介质接触的材质不允许使用铝、铜、锌、汞等有色金属。2. 5.4流量计要求配供配对法兰、螺栓、螺母、金属缠绕垫片等紧固件。2. 5.5在投标书中提供每台流量计的材质、公称压力、工作温度。2. 5.6每台流量计做实验并在供货时提供计算报告书。2. 5.7各流量计厂家可根据工艺参数对流量计的口径如有不同
9、的异议，经双方商议解决，但必须满足精度要求。2. 5.8流量计供方应计算出每台流量计前后直管段的最小长度，在招标时提供给需方。2. 5.9流量计、压力、差压变送器、铠装钳电阻、流量演算器及其他计量设备必须提供具有相关资质的国家蒸汽校定证书。7. 5.10计量终端通讯满足HartxModbus及485通讯，具有独立数显和PLC编程功能。8. 6电动阀（1）电动执行机构的行程、力矩等满足阀门及生产工艺要求。投标人提供的电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上是先进的、安全的、可靠的、高质量的定型产品。（2）电动执行器的电机绝缘等级为F级，温升按B级考核，防护等级IP68。（
10、3）电动执行器品牌采用参照或相当于（SlPOS、奥玛、罗托克）、智能一体化产品。电动执行器应配置一体化控制装置（即内设控制组件），并配限位开关、力矩开关、就地操作按钮、就地/远方切换闭锁装置、手轮、直观的开度位置指示等。电动执行机构应具有结构简单、性能可靠的双向力矩保护装置，确保电动阀门的关闭严密和保护。（4）电动执行器电源采用220V,50HZ两相两线制。（5）当接到马达接线上的启动和运行的电压为最低额定电压时，所选用的电动操作装置在最大不平衡压力下和规定行程时间内，应当能在开启或关闭方向上良好地操作阀门。单相交流异步电动机应具有良好的伺服特性，即应具有高的启动转矩倍数，低的启动电流倍数和小
11、的转动惯量。并应具有电机的过热保护和断相保护功能。（6）电动执行机构本体应配有开关按钮和信号装置（包括力矩调节、行程调节、位置发送器、绝对编码位置指示器、电气保护和其它机械故障在内的综合故障报警输出等，外部接线采用端子），以实现远控及就地开、关操作。（7）电动执行机构参数可通过本体液晶显示屏进行编程设定，具有故障自诊断功能，能实现免开盖调试。配手持操作器，对执行机构进行现场的调试。（8）电动执行机构配置手轮，手轮的布置应有利于现场人员的调试与维护。在电动操作脱开时，无论电机是转动或是静止状态，都能安全的合至手轮操作位置。（9）电动执行机构的每小时工作次数至少应为1200次。对于中间位置可调电动
12、门，还应配有420mADC内供电的电气隔离的阀位反馈信号。阀位变送器采用非接触式测量，带负载能力为500Q。（10）具有下列硬接线接口信号：电动执行器开、关指令信号（无源接点，长信号或短脉冲信号）。电动执行器允许远操、全开、全关、综合故障等反馈信号。（Il）信号制式：开关量为无源干接点，接点最小容量应为：220VAC5A、220VDC3A。阀位反馈420mA,执行器内部供电。（12）电动执行器应配置本体接线端子块（端子盒），所有对外接线均应引至该处，其控制接线端子应能紧固2.5mm2截面电缆，动力电源端子应能紧固6.0mm2（或根据电机容量）截面电缆，其额定电压、电流应满足电机功率要求。（13
13、）电动执行器应能满足现场湿热、多尘环境要求，应能在80%额定电压下启动，85%额定电压下运行。电动执行机构具有可靠的电磁制动功能，以防止电动机惰走。（14）电动执行机构其传动部件要有足够的刚度和强度，要求操作机构全行程操作平稳无卡涩、无跳动现象，调整精度高，动作准确。开度限位装置可靠，保证无过开过关现象，开度标志明显，开关无空程，并保证开度指示与阀板开度位置一致。（15）驱动机构应当能在扭矩开关失灵时承受最大扭矩而不会损坏。电动执行机构在失去电源或信号时，应能保持在失电或失信号前的原位不动，并应具有供报警用的输出接点。执行机构过力矩时，应自动切断电机电源，并发出过力矩报警信号。（16）电动执行
14、机构主要技术指标要求：基本误差：0.5%回差：O.5%死区：O.22.5%（自适应可调）阻尼特性：W3次半周期起动特性：电源电压降至负偏差极限值时，执行机构能正常起动环境温度的影响：每变化I（TC时输出行程变化应不大于额定行程的0.75%电源电压的影响：电压从公称值变化到正、负极限时，输出行程变化应不大于额定行程的0.75%绝缘电阻：输入端子与机壳间：20M,电源端子与机壳间：50M;输入端子与电源端子间：50M绝缘强度：在下列试验条件下，应不出现击穿和飞弧现象：输入端子与机壳间试验电压与频率：500V50HZ输入端子与电源端子间试验电压与频率：500V50HZ位置变送器：输出电流信号：420
