《防爆电器铸件缺陷 气孔产生的原因及预防全套.docx》由会员分享，可在线阅读，更多相关《防爆电器铸件缺陷 气孔产生的原因及预防全套.docx（3页珍藏版）》请在第壹文秘上搜索。

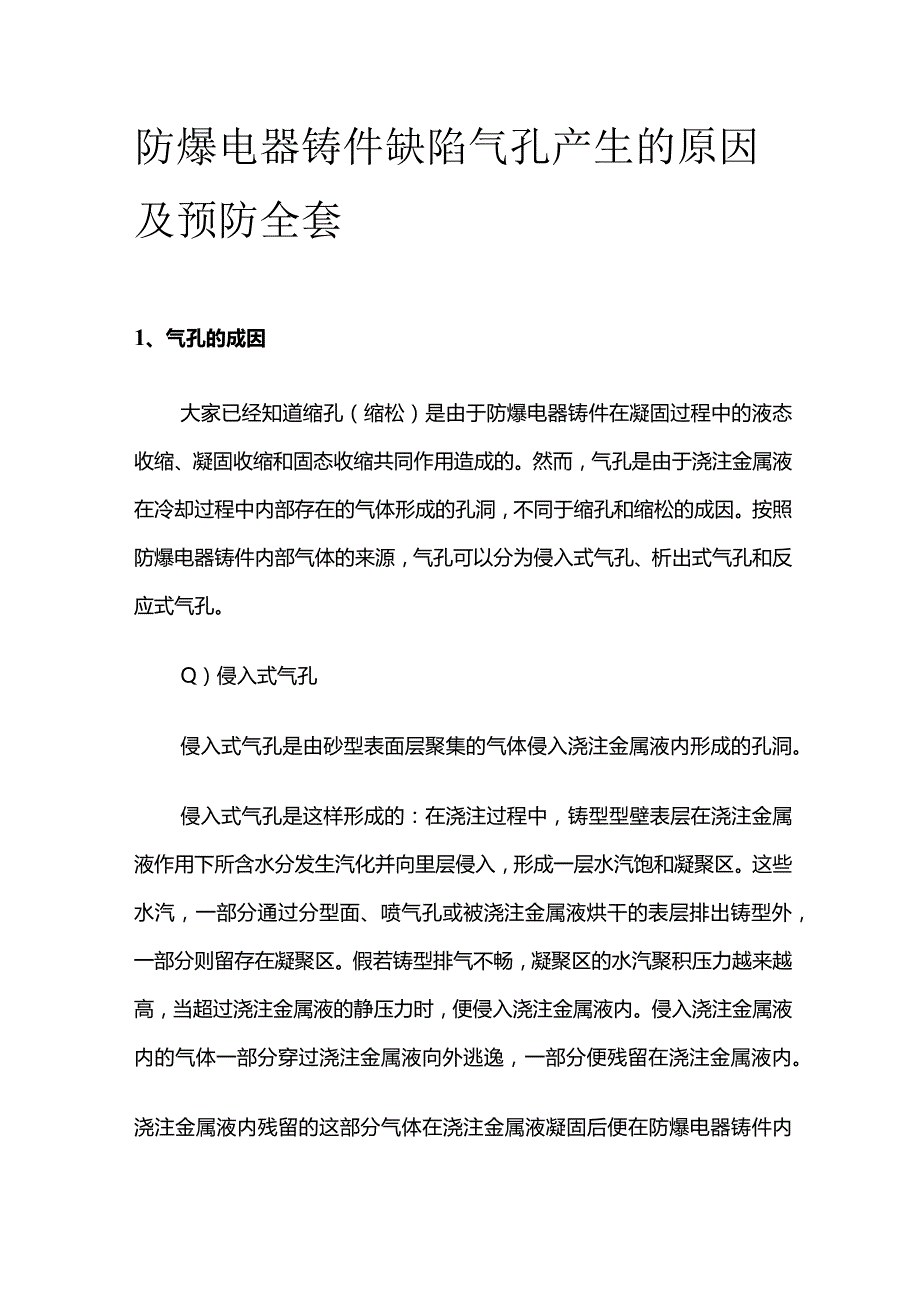

1、防爆电器铸件缺陷气孔产生的原因及预防全套1、气孔的成因大家已经知道缩孔（缩松）是由于防爆电器铸件在凝固过程中的液态收缩、凝固收缩和固态收缩共同作用造成的。然而，气孔是由于浇注金属液在冷却过程中内部存在的气体形成的孔洞，不同于缩孔和缩松的成因。按照防爆电器铸件内部气体的来源，气孔可以分为侵入式气孔、析出式气孔和反应式气孔。Q）侵入式气孔侵入式气孔是由砂型表面层聚集的气体侵入浇注金属液内形成的孔洞。侵入式气孔是这样形成的：在浇注过程中，铸型型壁表层在浇注金属液作用下所含水分发生汽化并向里层侵入，形成一层水汽饱和凝聚区。这些水汽，一部分通过分型面、喷气孔或被浇注金属液烘干的表层排出铸型外，一部分则留

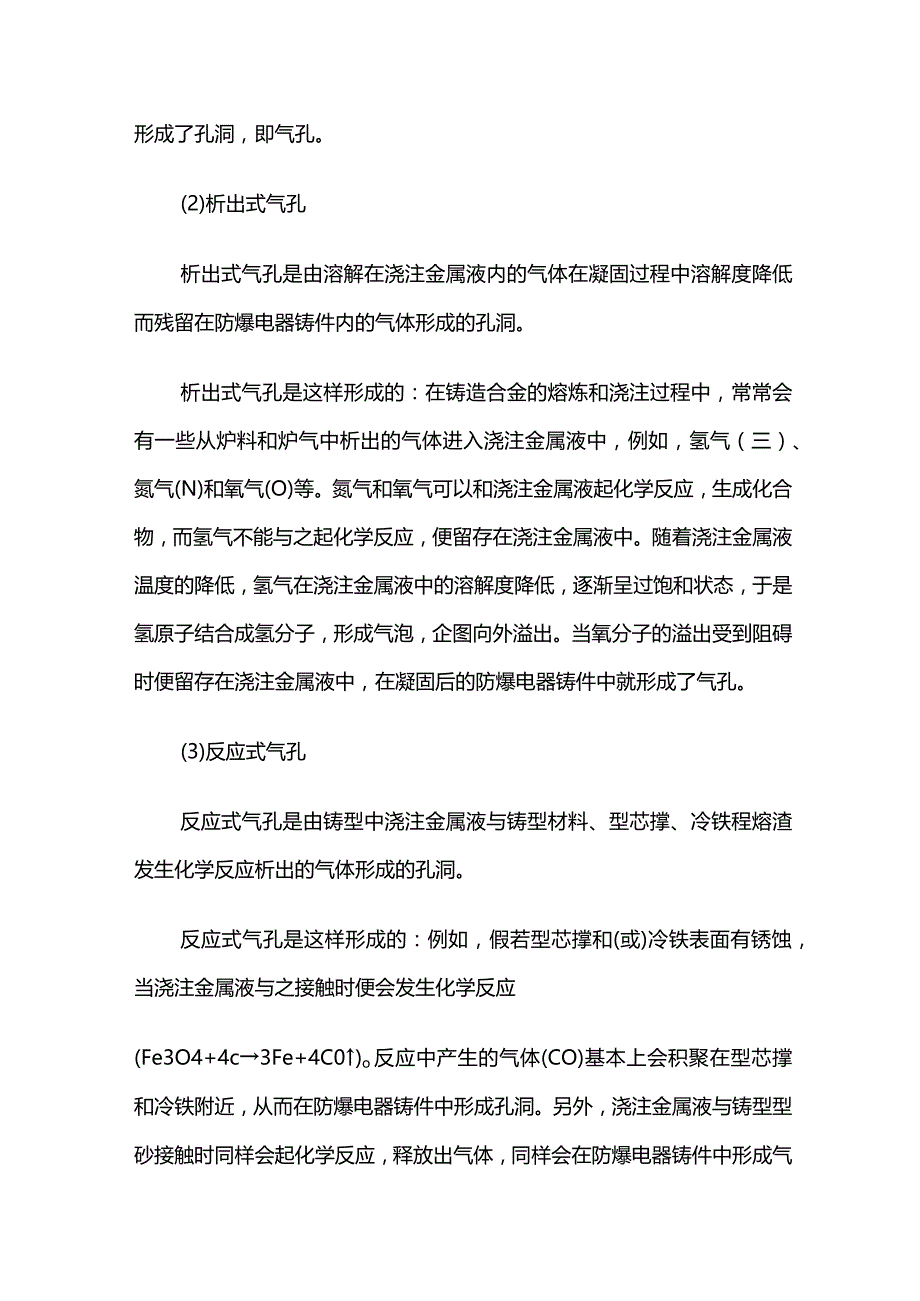

2、存在凝聚区。假若铸型排气不畅，凝聚区的水汽聚积压力越来越高，当超过浇注金属液的静压力时，便侵入浇注金属液内。侵入浇注金属液内的气体一部分穿过浇注金属液向外逃逸，一部分便残留在浇注金属液内。浇注金属液内残留的这部分气体在浇注金属液凝固后便在防爆电器铸件内形成了孔洞，即气孔。(2)析出式气孔析出式气孔是由溶解在浇注金属液内的气体在凝固过程中溶解度降低而残留在防爆电器铸件内的气体形成的孔洞。析出式气孔是这样形成的：在铸造合金的熔炼和浇注过程中，常常会有一些从炉料和炉气中析出的气体进入浇注金属液中，例如，氢气（三）、氮气(N)和氧气(O)等。氮气和氧气可以和浇注金属液起化学反应，生成化合物，而氢气不能
3、与之起化学反应，便留存在浇注金属液中。随着浇注金属液温度的降低，氢气在浇注金属液中的溶解度降低，逐渐呈过饱和状态，于是氢原子结合成氢分子，形成气泡，企图向外溢出。当氧分子的溢出受到阻碍时便留存在浇注金属液中，在凝固后的防爆电器铸件中就形成了气孔。(3)反应式气孔反应式气孔是由铸型中浇注金属液与铸型材料、型芯撑、冷铁程熔渣发生化学反应析出的气体形成的孔洞。反应式气孔是这样形成的：例如，假若型芯撑和(或)冷铁表面有锈蚀，当浇注金属液与之接触时便会发生化学反应(Fe3O4+4c3Fe+4C0)o反应中产生的气体(CO)基本上会积聚在型芯撑和冷铁附近，从而在防爆电器铸件中形成孔洞。另外，浇注金属液与铸

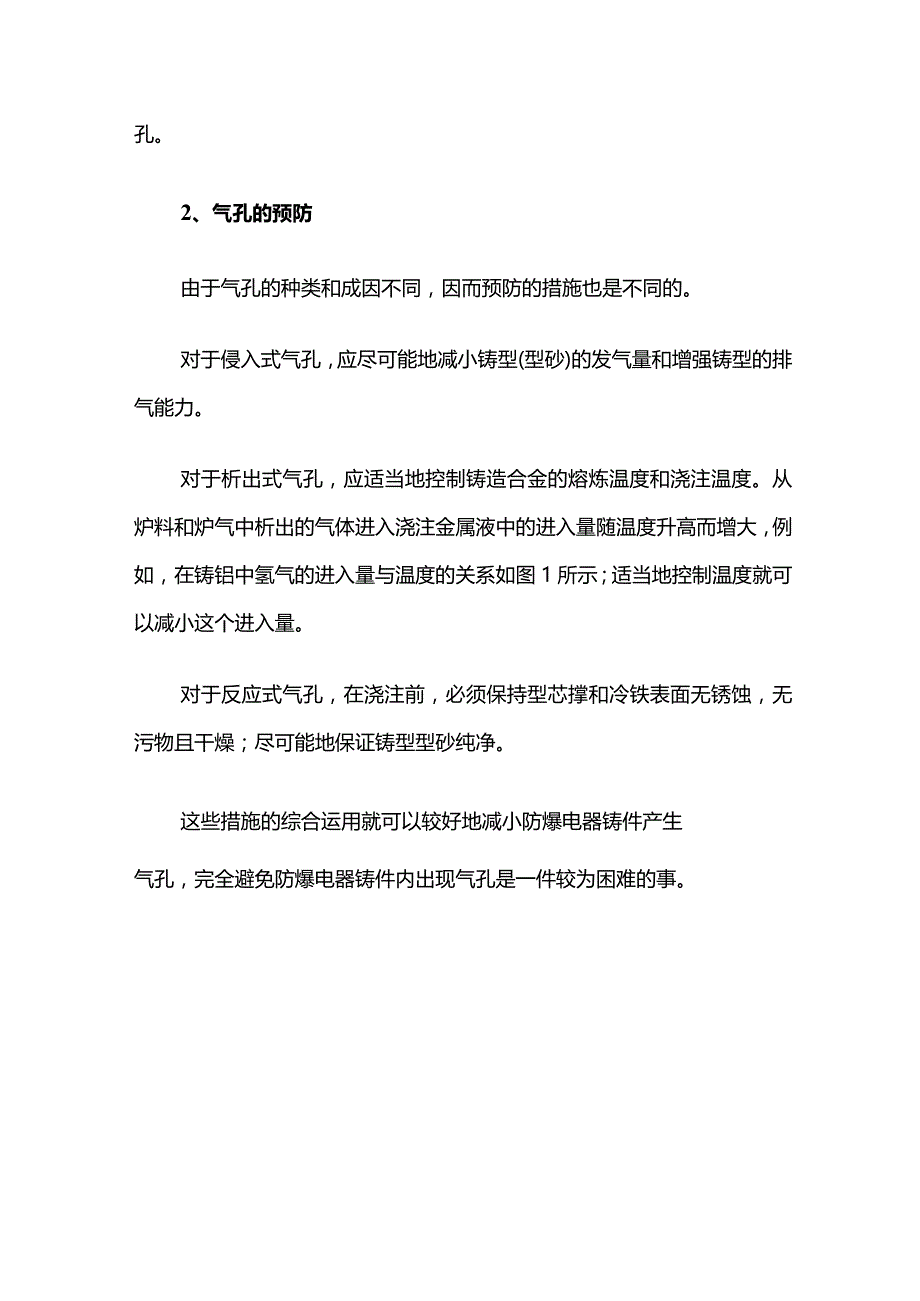

4、型型砂接触时同样会起化学反应，释放出气体，同样会在防爆电器铸件中形成气孔。2、气孔的预防由于气孔的种类和成因不同，因而预防的措施也是不同的。对于侵入式气孔，应尽可能地减小铸型(型砂)的发气量和增强铸型的排气能力。对于析出式气孔，应适当地控制铸造合金的熔炼温度和浇注温度。从炉料和炉气中析出的气体进入浇注金属液中的进入量随温度升高而增大，例如，在铸铝中氢气的进入量与温度的关系如图1所示；适当地控制温度就可以减小这个进入量。对于反应式气孔，在浇注前，必须保持型芯撑和冷铁表面无锈蚀，无污物且干燥；尽可能地保证铸型型砂纯净。这些措施的综合运用就可以较好地减小防爆电器铸件产生气孔，完全避免防爆电器铸件内出现气孔是一件较为困难的事。
