《防火涂料技术交底全套.docx》由会员分享，可在线阅读，更多相关《防火涂料技术交底全套.docx（6页珍藏版）》请在第壹文秘上搜索。

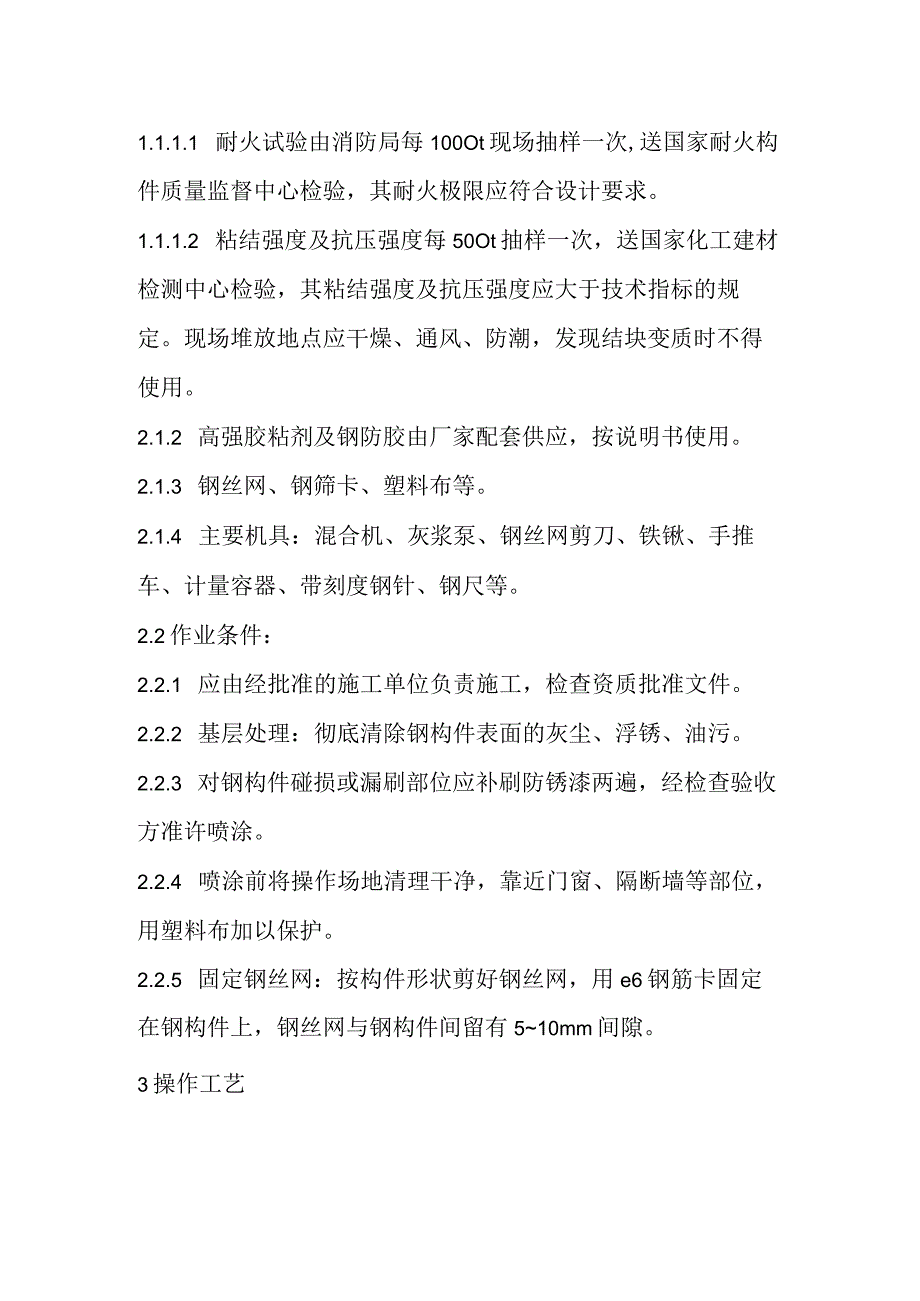

1、防火涂料技术交底全套技术交底记录工程名称施工班组分部（项）名称交底时间交底提要：防火涂料施工技术交底交底内容：1范围本工艺标准适用于钢结构厚涂型防火涂料喷涂工艺施工。2施工准备2.1 材料及主要机具：2.1.1 防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。如XX大厦使用的STl-A型防火涂料，经公安部四川消防研究所鉴定，并经北京市消防局批准，使用前检查批准文件，并以100t为一批检查出厂合格证。技术性能应满足有关标准的规定；1.1.1.1 耐火试验由消防局每100Ot现场抽样一次,送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。1.1.1.2 粘结强度及抗压强度每50
2、Ot抽样一次，送国家化工建材检测中心检验，其粘结强度及抗压强度应大于技术指标的规定。现场堆放地点应干燥、通风、防潮，发现结块变质时不得使用。2.1.2 高强胶粘剂及钢防胶由厂家配套供应，按说明书使用。2.1.3 钢丝网、钢筛卡、塑料布等。2.1.4 主要机具：混合机、灰浆泵、钢丝网剪刀、铁锹、手推车、计量容器、带刻度钢针、钢尺等。2.2作业条件：2.2.1 应由经批准的施工单位负责施工，检查资质批准文件。2.2.2 基层处理：彻底清除钢构件表面的灰尘、浮锈、油污。2.2.3 对钢构件碰损或漏刷部位应补刷防锈漆两遍，经检查验收方准许喷涂。2.2.4 喷涂前将操作场地清理干净，靠近门窗、隔断墙等部

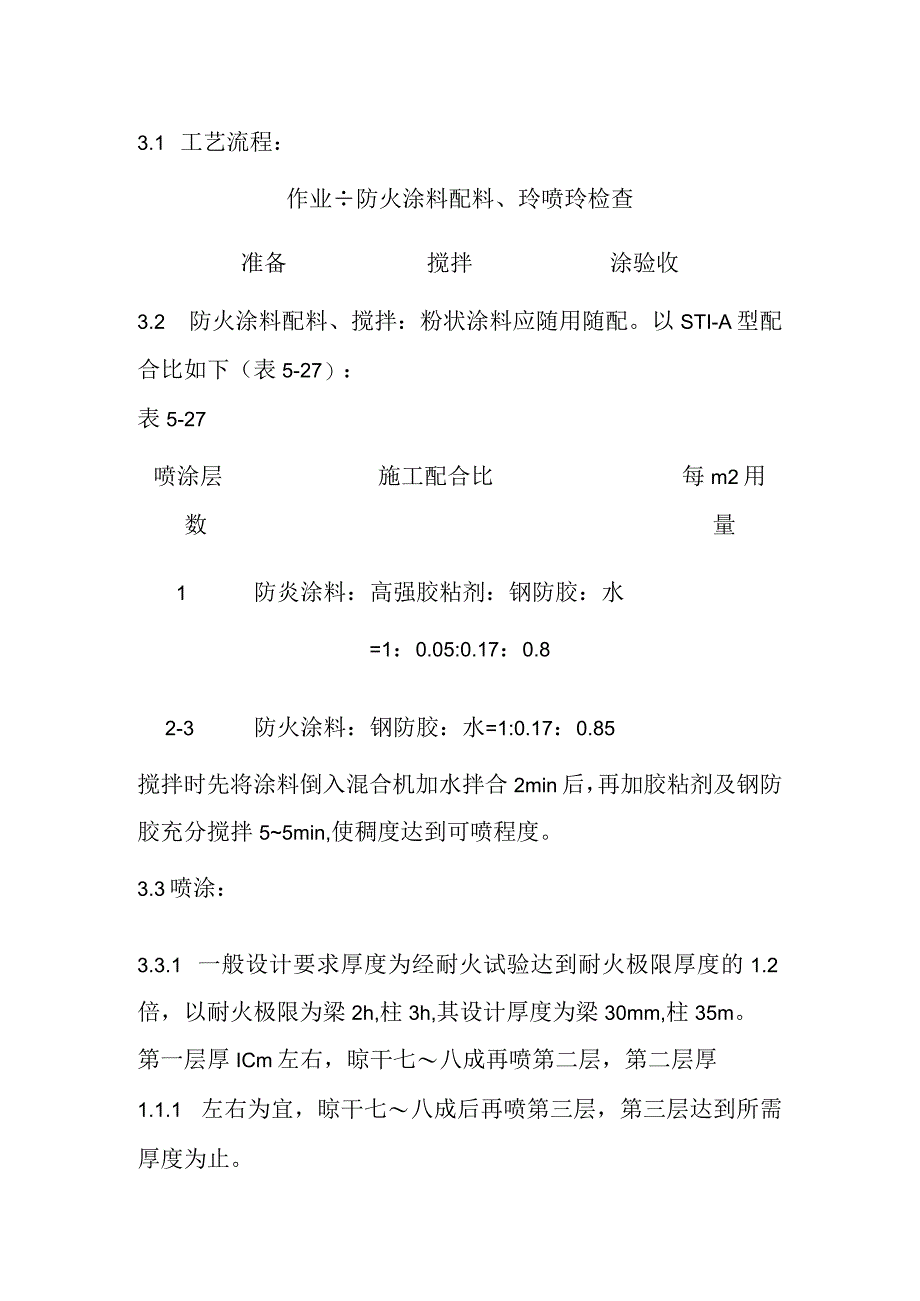

3、位，用塑料布加以保护。2.2.5 固定钢丝网：按构件形状剪好钢丝网，用e6钢筋卡固定在钢构件上，钢丝网与钢构件间留有510mm间隙。3操作工艺3.1 工艺流程：作业防火涂料配料、玲喷玲检查准备搅拌涂验收3.2 防火涂料配料、搅拌：粉状涂料应随用随配。以STI-A型配合比如下（表5-27）：表5-27喷涂层施工配合比每m2用数量1防炎涂料：高强胶粘剂：钢防胶：水=1：0.05:0.17：0.82-3防火涂料：钢防胶：水=1:0.17：0.85搅拌时先将涂料倒入混合机加水拌合2min后，再加胶粘剂及钢防胶充分搅拌55min,使稠度达到可喷程度。3.3喷涂：3.3.1 一般设计要求厚度为经耐火试验达
4、到耐火极限厚度的1.2倍，以耐火极限为梁2h,柱3h,其设计厚度为梁30mm,柱35m。第一层厚ICm左右，晾干七八成再喷第二层，第二层厚1.1.1 左右为宜，晾干七八成后再喷第三层，第三层达到所需厚度为止。1.1.2 喷涂时喷枪要垂直于被喷钢构件，距离610cm为宜，喷涂气压应保持0.40.6MPa,喷完后进行自检，厚度不够的部分再补喷一次。1.1.3 正式喷涂前，应试喷一建筑层（段），经消防部门、质监站核验合格后，再大面积作业。1.1.4 施工环境温度低于+5。C时不得施工，应采取外围封闭，加温措施，施工前后48h保持+5。C以上为宜。3.4检查验收：喷完一个建筑层经自检合格后，将施工记录
5、送交总包，由总包、分包、甲方（监理）三方联合核查。用带刻度的钢针抽查厚度，如发现厚度不够，补喷或铲掉重喷。用锤子敲击检查空鼓，发现空鼓应重喷。合格后，办理隐蔽工程验收手续。4质量标准4.1 保证项目：4.1.1 防火涂料的品种和技术性能应符合设计及有关标准的规定，检查生产许可证、质量证明书和检测报告。4.1.2 涂料与基层及各层间粘结牢固，不空鼓、不脱落。4.2 基本项目：4.2.1 外观平整、均匀、转角处、异型构件及结合处细部严密。4.2.2 涂层厚度4.2.2.1 涂层厚度均符合设计厚度为优良。4.2.2.2 在5m长度内涂层厚度小于设计要求的长度不大于1m,且涂层厚度不小于设计要求厚度的
6、85%为合格。4.2.3 涂层表面裂纹：4.2.3.1 表面无明显裂纹，且裂缝宽度小于0.5mm为优良。4.23.2表面裂纹宽度不大于Imm为合格。4.3允许偏差项目，见表5.28。表5-28顶目允许偏差检查方法(mm)表面平整度(母线8用Im直尺和钢尺检查，圆平直度，圆度)度用样板和钢尺检查5成品保护5.1 防止碰撞损坏：防火涂料硬化后强度仍然不高，施工中易碰撞部位应加以临时保护，减少损坏。5.2 防污染：喷涂前对半成品做好保护，特别是临近喷涂部位用塑料布包好。6应注意的质量问题6.1 空鼓：首先配合比应严格掌握，基层处理干净是关键，并注意分批抽检原材料粘结强度。6.2 裂纹：环境温、湿度应适宜，分层喷涂时通风干燥的时间要掌握好。6.3 厚薄不匀：喷涂时喷嘴角度应与构件表面垂直，距离适宜，各层喷涂应有一定的时间间隔，不可跟的过紧。7质量记录本工艺标准应具备以下质量记录：7.1 防火涂料材料质量证明书及检验报告。7.2 隐蔽工程验收记录。7.3 涂装检测资料。7.4 分项工程质量检验评定。7.5 设计变更、洽商记录。技术负责人交底人接受人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
