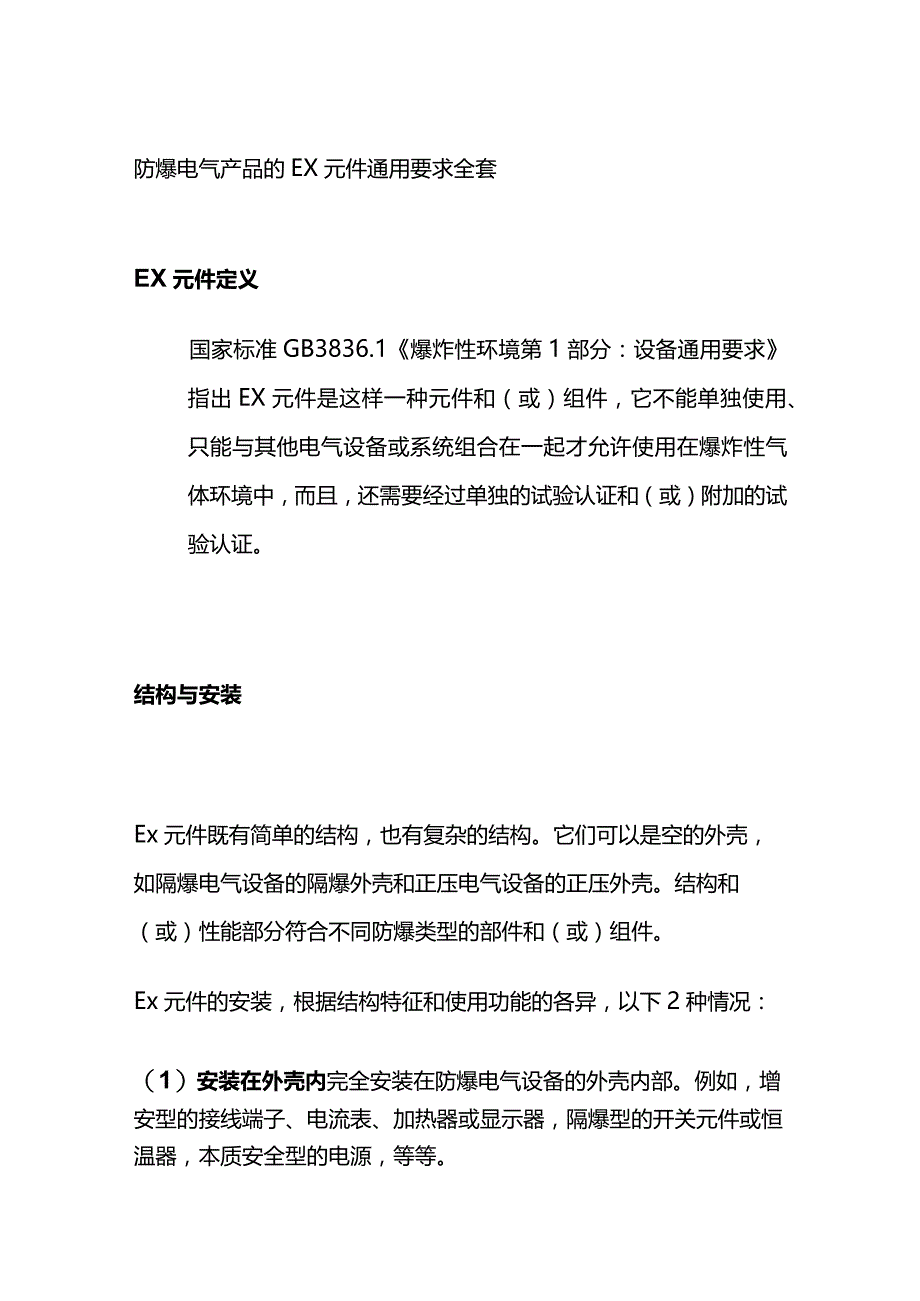

1、防爆电气产品的EX元件通用要求全套EX元件定义国家标准GB3836.1爆炸性环境第1部分：设备通用要求指出EX元件是这样一种元件和（或）组件，它不能单独使用、只能与其他电气设备或系统组合在一起才允许使用在爆炸性气体环境中，而且，还需要经过单独的试验认证和（或）附加的试验认证。结构与安装Ex元件既有简单的结构，也有复杂的结构。它们可以是空的外壳，如隔爆电气设备的隔爆外壳和正压电气设备的正压外壳。结构和（或）性能部分符合不同防爆类型的部件和（或）组件。Ex元件的安装，根据结构特征和使用功能的各异，以下2种情况：（1）安装在外壳内完全安装在防爆电气设备的外壳内部。例如，增安型的接线端子、电流表、加热

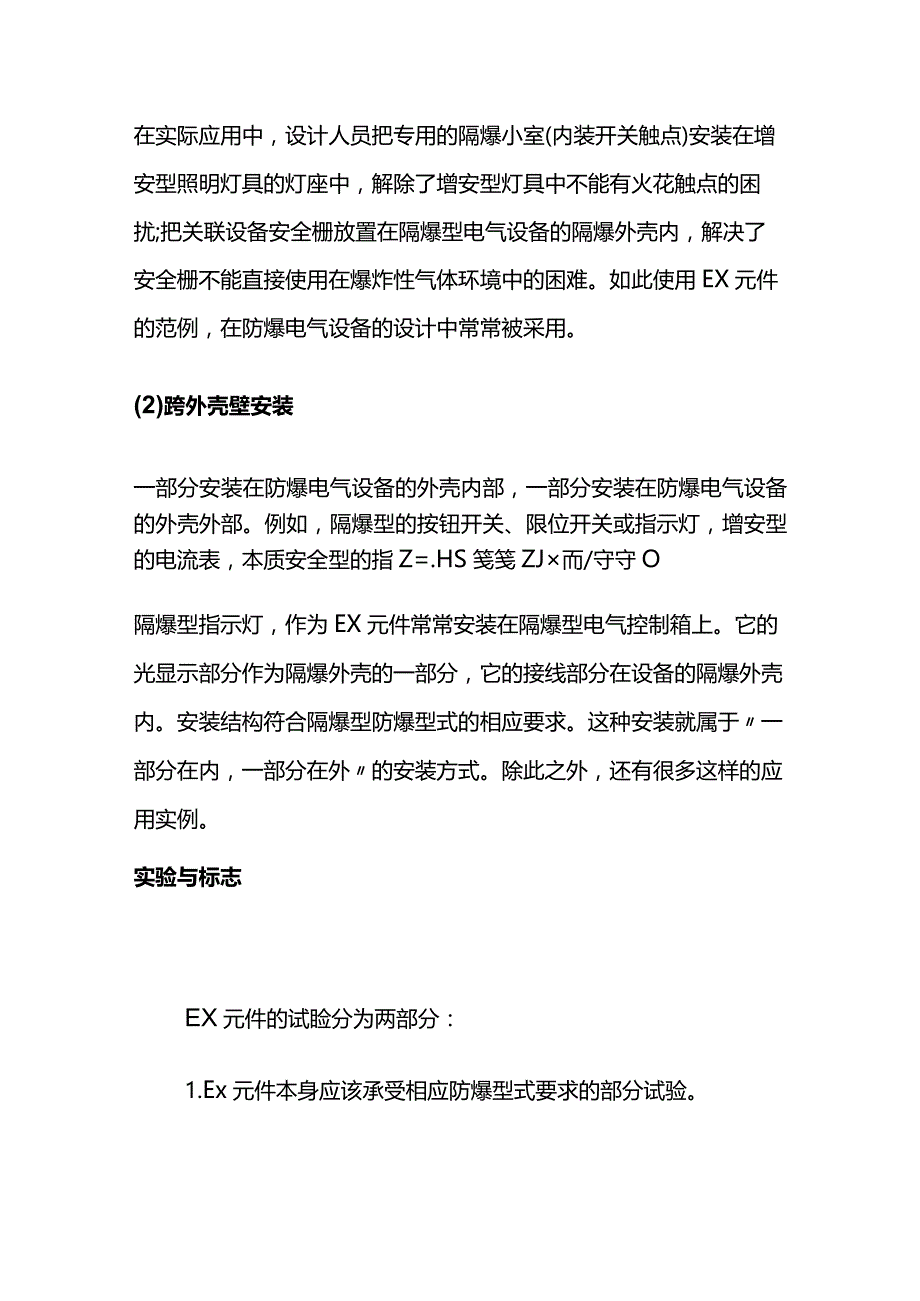

2、器或显示器，隔爆型的开关元件或恒温器，本质安全型的电源，等等。在实际应用中，设计人员把专用的隔爆小室(内装开关触点)安装在增安型照明灯具的灯座中，解除了增安型灯具中不能有火花触点的困扰;把关联设备安全栅放置在隔爆型电气设备的隔爆外壳内，解决了安全栅不能直接使用在爆炸性气体环境中的困难。如此使用EX元件的范例，在防爆电气设备的设计中常常被采用。(2)跨外壳壁安装一部分安装在防爆电气设备的外壳内部，一部分安装在防爆电气设备的外壳外部。例如，隔爆型的按钮开关、限位开关或指示灯，增安型的电流表，本质安全型的指Z=.HS笺笺ZJ而/守守O隔爆型指示灯，作为EX元件常常安装在隔爆型电气控制箱上。它的光显示

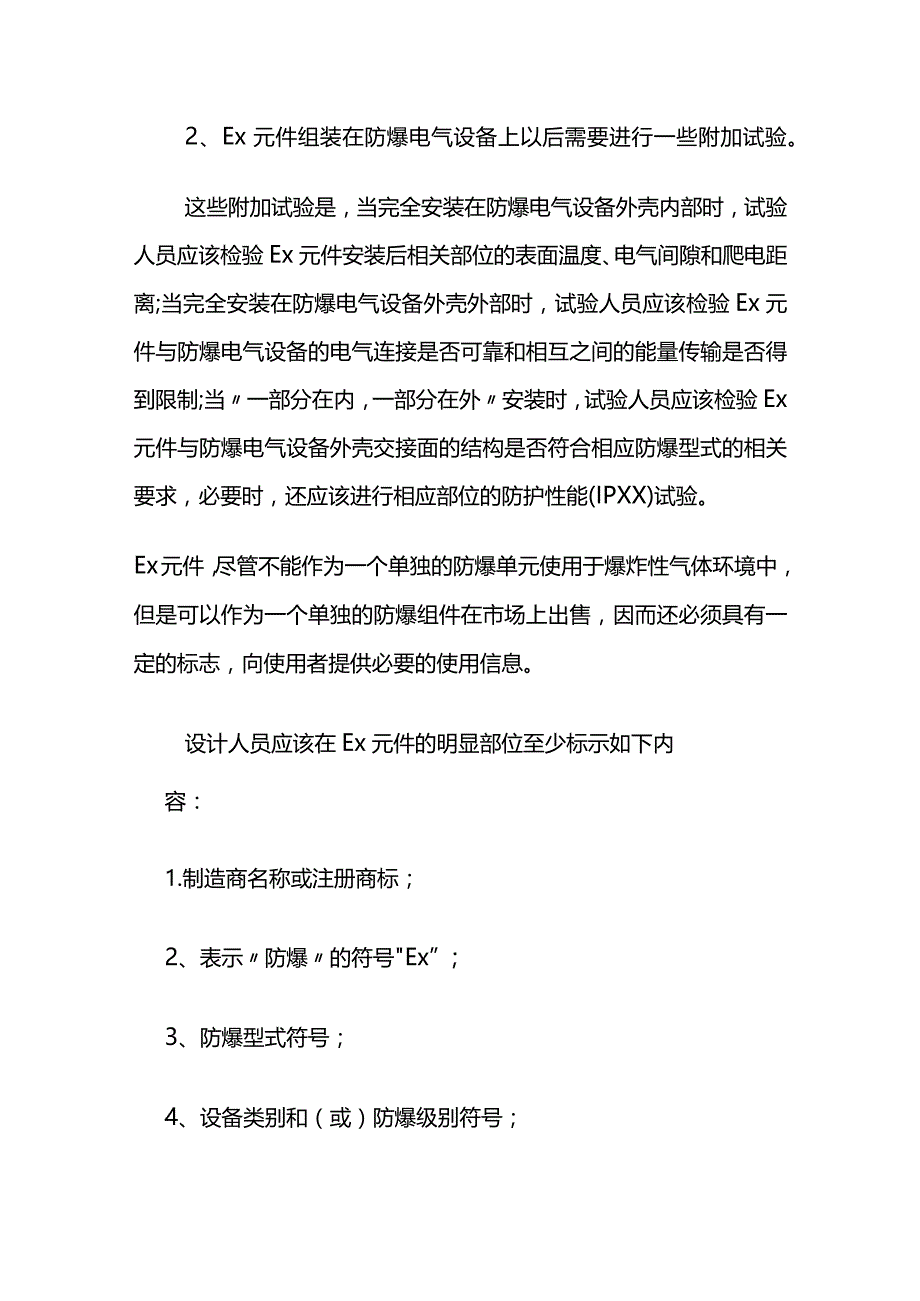

3、部分作为隔爆外壳的一部分，它的接线部分在设备的隔爆外壳内。安装结构符合隔爆型防爆型式的相应要求。这种安装就属于一部分在内，一部分在外的安装方式。除此之外，还有很多这样的应用实例。实验与标志EX元件的试睑分为两部分：1.Ex元件本身应该承受相应防爆型式要求的部分试验。2、Ex元件组装在防爆电气设备上以后需要进行一些附加试验。这些附加试验是，当完全安装在防爆电气设备外壳内部时，试验人员应该检验Ex元件安装后相关部位的表面温度、电气间隙和爬电距离;当完全安装在防爆电气设备外壳外部时，试验人员应该检验Ex元件与防爆电气设备的电气连接是否可靠和相互之间的能量传输是否得到限制;当一部分在内，一部分在外安装时，试验人员应该检验Ex元件与防爆电气设备外壳交接面的结构是否符合相应防爆型式的相关要求，必要时，还应该进行相应部位的防护性能(IPXX)试验。Ex元件，尽管不能作为一个单独的防爆单元使用于爆炸性气体环境中，但是可以作为一个单独的防爆组件在市场上出售，因而还必须具有一定的标志，向使用者提供必要的使用信息。设计人员应该在Ex元件的明显部位至少标示如下内容：1.制造商名称或注册商标；2、表示防爆的符号Ex”;3、防爆型式符号；4、设备类别和（或）防爆级别符号；5、防爆检验证书编号，而且在编号后缀加符号。
