1、防爆空调各部件防爆设计要点全套一、防爆压缩机空调器制冷工作原理防爆压缩机是空调器的心脏，其外壳是由钢板密封焊接制成的压力容器，内装压缩机驱动电机、压缩机组件、压力保护装置、温度保护装置等部件，导线采用密封方式与外壳融为一体，外部仅留出连接插头，保证外壳密封性，其正常工作压力为0.42.0MPa压缩机工作时，通过吸入和排出接口与外部冷凝器、蒸发器及管路连接，整体形成一个密封的空腔，内部为超出外部环境压力的正压腔体。对应防爆电气产品型式分析可知，nC型防爆电器中包含的气密结构产品，是通过熔焊，如钎焊、铜焊、熔焊或玻璃与金属的熔接来达到气密性能，以阻止外部气体进入内部，使危险介质接触不到点燃源，从而

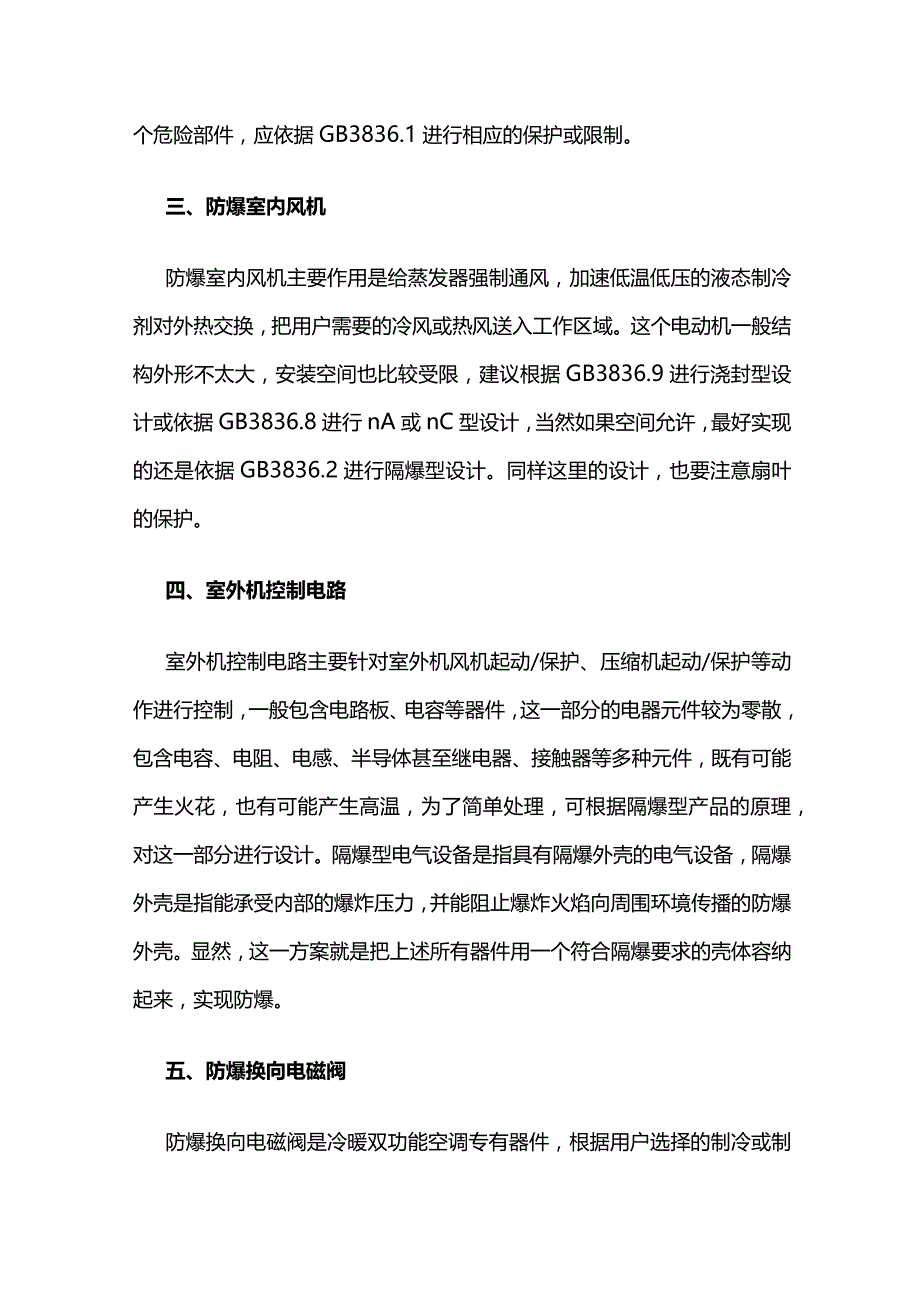

2、实现防爆。结合压缩机的结构特性可知，该产品可依据GB3836.8进行C型设计或依据GB3836.5进行正压型设计。二.防爆室外机风机防爆室外机风机主要作用是给冷凝器强制通风，使制冷剂从高温高压的气体变成中温的高压液体，由电动机和扇叶组成，室外机风机用电机通常功率相对大一些，而且其安装空间相对开阔，其设计方向比较多，电动机作为行业中比较常见的电器产品，通常可以依据GB3836.2对该电动机进行隔爆型设计，或者依据GB3836.3进行增安型设计，还可以依据GB3836.8进行nA型设计。无论设计哪一种防爆型式都应注意扇叶作为运动部件是一个危险部件，应依据GB3836.1进行相应的保护或限制。三、防
3、爆室内风机防爆室内风机主要作用是给蒸发器强制通风，加速低温低压的液态制冷剂对外热交换，把用户需要的冷风或热风送入工作区域。这个电动机一般结构外形不太大，安装空间也比较受限，建议根据GB3836.9进行浇封型设计或依据GB3836.8进行nA或nC型设计，当然如果空间允许，最好实现的还是依据GB3836.2进行隔爆型设计。同样这里的设计，也要注意扇叶的保护。四、室外机控制电路室外机控制电路主要针对室外机风机起动/保护、压缩机起动/保护等动作进行控制，一般包含电路板、电容等器件，这一部分的电器元件较为零散，包含电容、电阻、电感、半导体甚至继电器、接触器等多种元件，既有可能产生火花，也有可能产生高温

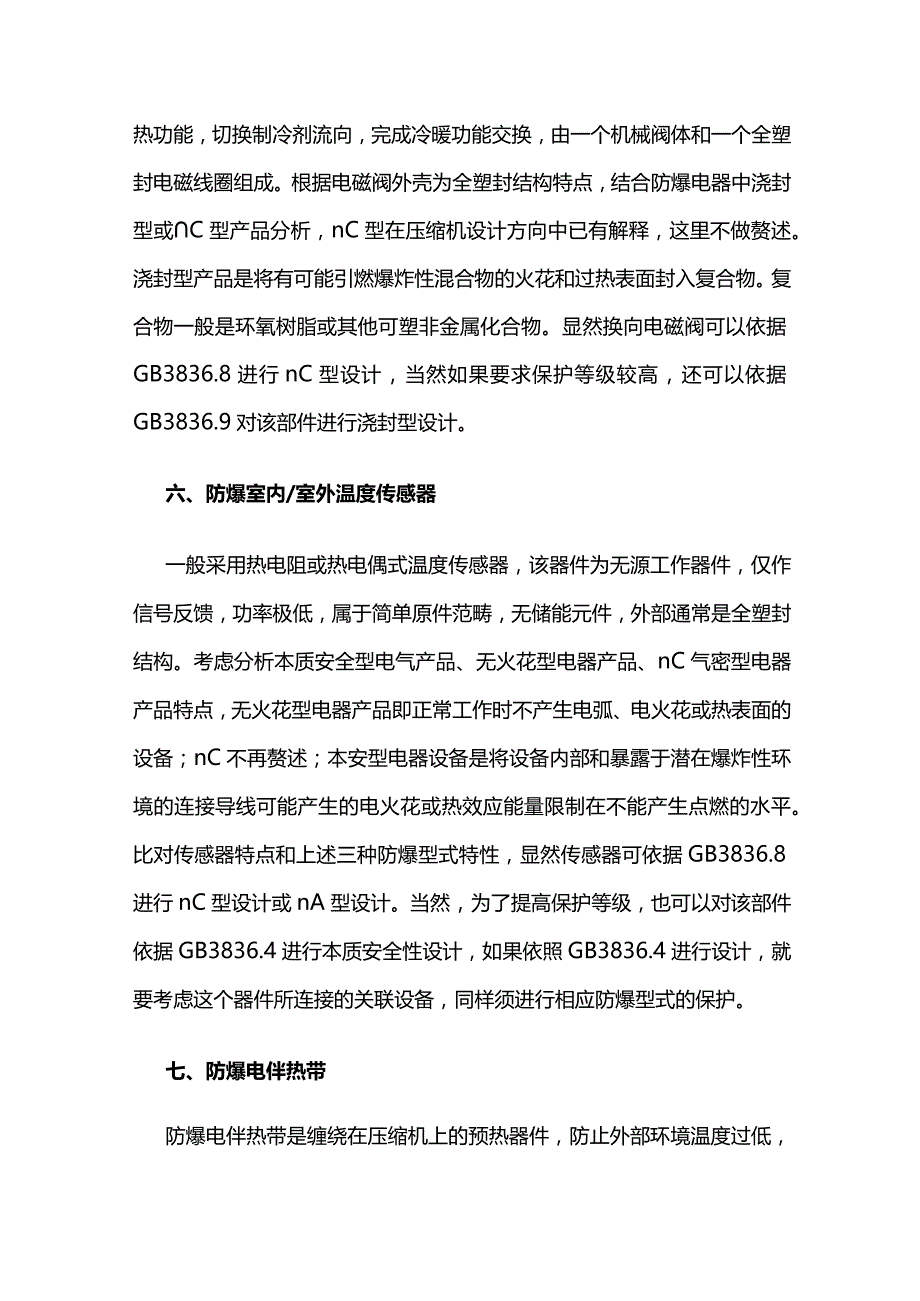

4、，为了简单处理，可根据隔爆型产品的原理，对这一部分进行设计。隔爆型电气设备是指具有隔爆外壳的电气设备，隔爆外壳是指能承受内部的爆炸压力，并能阻止爆炸火焰向周围环境传播的防爆外壳。显然，这一方案就是把上述所有器件用一个符合隔爆要求的壳体容纳起来，实现防爆。五、防爆换向电磁阀防爆换向电磁阀是冷暖双功能空调专有器件，根据用户选择的制冷或制热功能，切换制冷剂流向，完成冷暖功能交换，由一个机械阀体和一个全塑封电磁线圈组成。根据电磁阀外壳为全塑封结构特点，结合防爆电器中浇封型或C型产品分析，nC型在压缩机设计方向中已有解释，这里不做赘述。浇封型产品是将有可能引燃爆炸性混合物的火花和过热表面封入复合物。复合
5、物一般是环氧树脂或其他可塑非金属化合物。显然换向电磁阀可以依据GB3836.8进行nC型设计，当然如果要求保护等级较高，还可以依据GB3836.9对该部件进行浇封型设计。六、防爆室内/室外温度传感器一般采用热电阻或热电偶式温度传感器，该器件为无源工作器件，仅作信号反馈，功率极低，属于简单原件范畴，无储能元件，外部通常是全塑封结构。考虑分析本质安全型电气产品、无火花型电器产品、nC气密型电器产品特点，无火花型电器产品即正常工作时不产生电弧、电火花或热表面的设备；nC不再赘述；本安型电器设备是将设备内部和暴露于潜在爆炸性环境的连接导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。比对传感器
6、特点和上述三种防爆型式特性，显然传感器可依据GB3836.8进行nC型设计或nA型设计。当然，为了提高保护等级，也可以对该部件依据GB3836.4进行本质安全性设计，如果依照GB3836.4进行设计，就要考虑这个器件所连接的关联设备，同样须进行相应防爆型式的保护。七、防爆电伴热带防爆电伴热带是缠绕在压缩机上的预热器件，防止外部环境温度过低，压缩机无法起动时，对压缩机进行预热，保证空调器正常工作，这一部件通常采用半导体型式的伴热电缆实现，对于该部件，可在市场上采购已经取得防爆合格证的伴热电缆换装即可。八.防爆辅助加热器防爆辅助加热器当空调制热功能发挥后，还不能满足环境要求时，空调室内机配装的辅助
7、加热器会发挥辅助加热功能，这个部件一般就是电阻式加热器，加热功率较高，是一个比较危险的部件，不建议在防爆空调中保留该功能，如果必须保留，那一定要对加热器的加热工作过程进行严格控制，以实现加热器温度管控，保证不会因为其异常高温点燃周边危险环境，因此可根据GB3836.3电阻式加热器补充要求,对这一部件进行电器控制保护，控制其加热过程。九.送风摆叶电机送风摆叶电机主要是为了保证能够在最大空间及时送到冷/热风，而设置的风向导流摆叶驱动部件，一般功率不大，外形较小，不太容易进行防爆设计，当该电动机功率允许时，可依据GB3836.4进行本质安全型设计。十、室内机显示/接收/操作面板这部分部件的主要作用，是为用户提供空调器工作状态显示，操控空调器的不同功能，一般柜机是由贴膜式按键、电路板、液晶显示器组成，挂机则是由遥控接收电路和液晶显示器组成，根据这些电路功率小、无打火器件的特点，可依据GB3836.4进行本质安全型设计（注意关联部件要进行相应防爆型式的保护）；当然，也有一些不太要求美观的场所，可以把这一操控部分直接移装入隔爆型壳体，但是对于遥控器控制的空调器，则需要把空调遥控器改造成线控结构，把遥控器的发射部件一并移装入隔爆箱。
