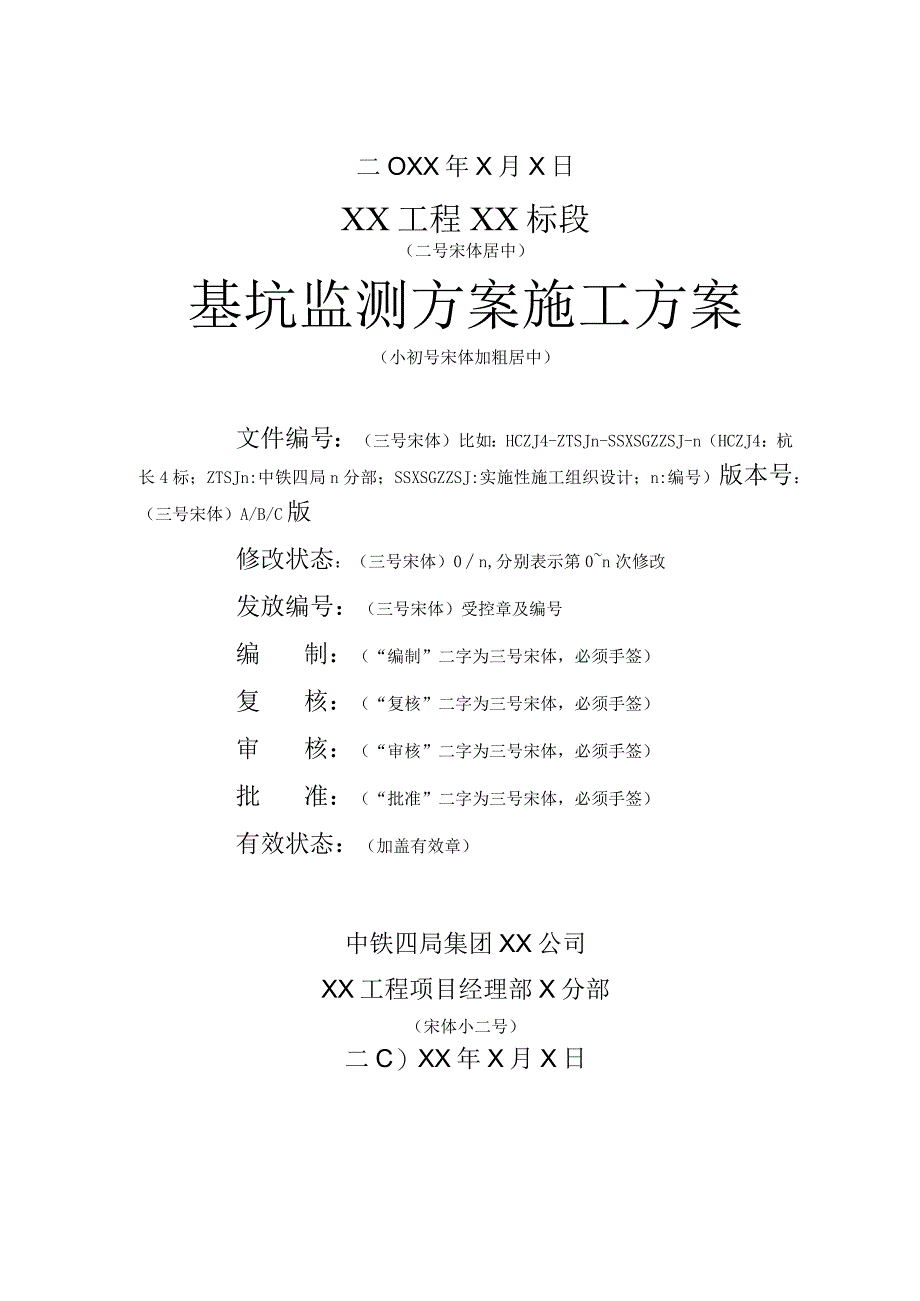

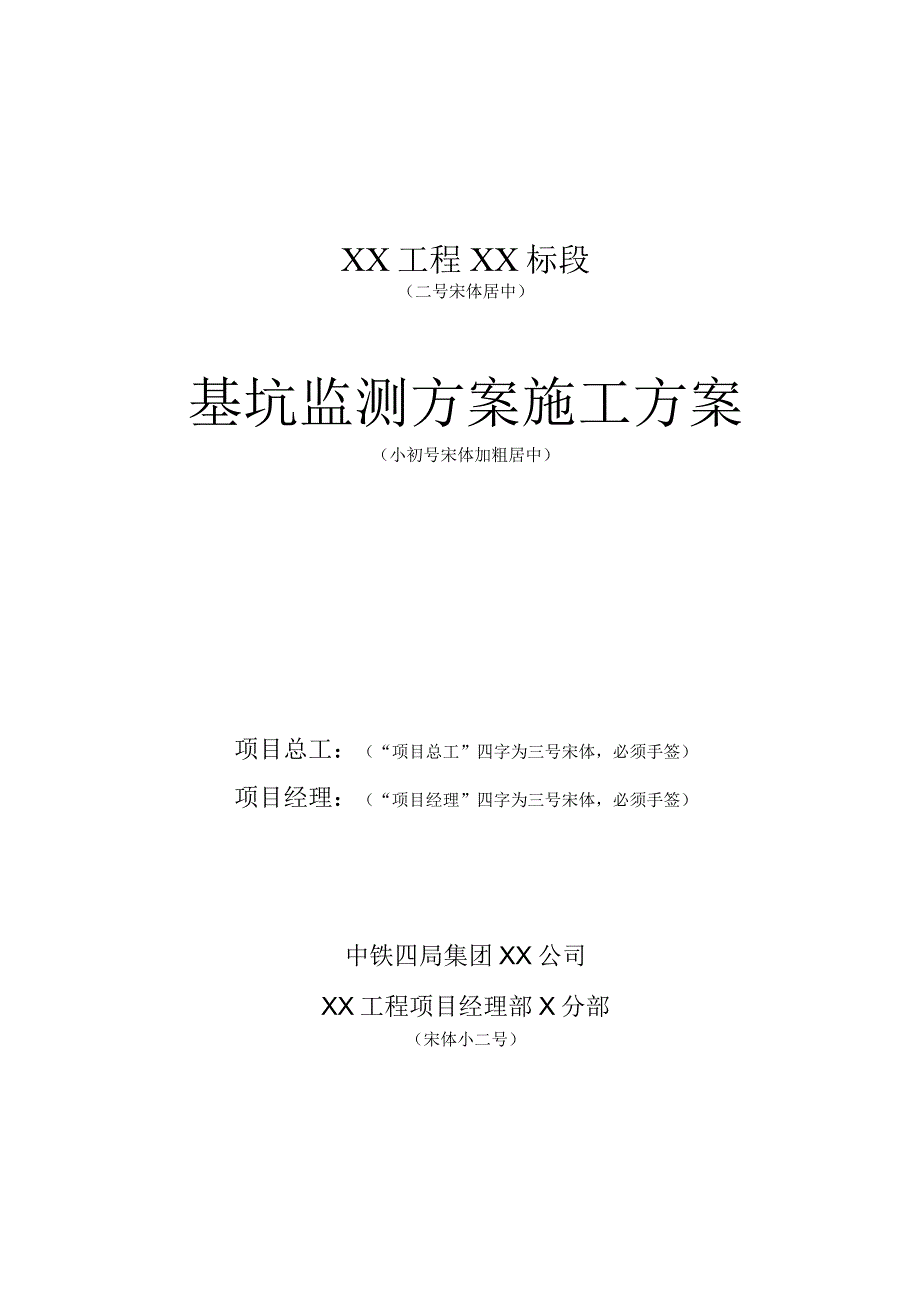

1、XX工程XX标段（二号宋体居中）基坑监测方案施工方案（小初号宋体加粗居中）项目总工：（“项目总工”四字为三号宋体，必须手签）项目经理：（“项目经理”四字为三号宋体，必须手签）中铁四局集团XX公司XX工程项目经理部X分部（宋体小二号）二OXX年X月X日XX工程XX标段（二号宋体居中）基坑监测方案施工方案（小初号宋体加粗居中）文件编号：（三号宋体）比如：HCZJ4-ZTSJn-SSXSGZZSJ-n（HCZJ4：杭长4标；ZTSJn:中铁四局n分部；SSXSGZZSJ:实施性施工组织设计；n:编号）版本号：（三号宋体）A/B/C版修改状态：（三号宋体）0n,分别表示第0n次修改发放编号：（三号宋体

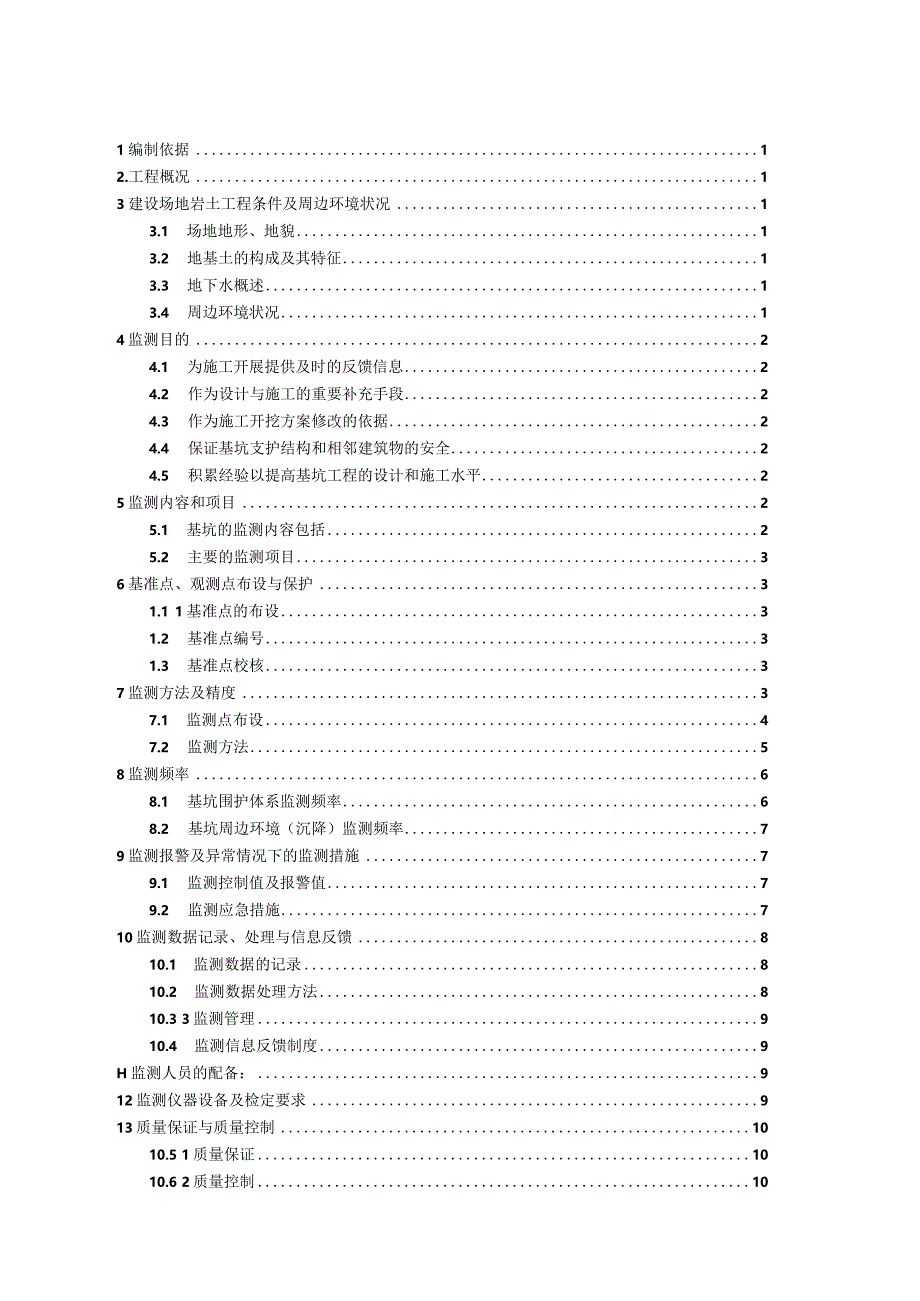

2、）受控章及编号编制：（“编制”二字为三号宋体，必须手签）复核：（“复核”二字为三号宋体，必须手签）审核：（“审核”二字为三号宋体，必须手签）批准：（“批准”二字为三号宋体，必须手签）有效状态：（加盖有效章）中铁四局集团XX公司XX工程项目经理部X分部（宋体小二号）二C）XX年X月X日1编制依据12.工程概况13建设场地岩土工程条件及周边环境状况13.1 场地地形、地貌13.2 地基土的构成及其特征13.3 地下水概述13.4 周边环境状况14监测目的24.1 为施工开展提供及时的反馈信息24.2 作为设计与施工的重要补充手段24.3 作为施工开挖方案修改的依据24.4 保证基坑支护结构和相邻建
3、筑物的安全24.5 积累经验以提高基坑工程的设计和施工水平25监测内容和项目25.1 基坑的监测内容包括25.2 主要的监测项目36基准点、观测点布设与保护31.1 1基准点的布设31.2 基准点编号31.3 基准点校核37监测方法及精度37.1 监测点布设47.2 监测方法58监测频率68.1 基坑围护体系监测频率68.2 基坑周边环境（沉降）监测频率79监测报警及异常情况下的监测措施79.1 监测控制值及报警值79.2 监测应急措施710监测数据记录、处理与信息反馈810.1 监测数据的记录810.2 监测数据处理方法810.3 3监测管理910.4 监测信息反馈制度9H监测人员的配备：9
4、12监测仪器设备及检定要求913质量保证与质量控制1010.5 1质量保证1010.6 2质量控制10XX工程深基坑监测方案1编制依据1. 1XX工程施工图及施工合同；1.2 由建设单位提供的现场控制坐标、高程控制点；1.3 工程测量规范GB50026-2007；1.4 国家一、二等水准侧量规范GB/T12897-20061.5 建筑基坑支护技术规程(JGJI20-99)；1.6 建筑基坑工程监测技术规范(GB50497-2009)；1.7 建筑变形测量规范JGJ8-2007；1.8 XX工程施工组织设计，XX基坑支护工程施工方案，岩土工程勘察报告、基坑降水工程施工组织设计；1.9 建设单位提
5、供的其他相关技术资料。(注：以上规范、标准在编制施工方案时可根据实际情况进行删减，并注意规篦的时效性)2.工程概况工程项目总体概况文字说明，简单说明项目名称，工程所在地，项目规模，建筑面积，结构形式。深基坑支护工程对应的分部分项工程的说明。地下室各类标高的说明，基坑的尺寸，深度等，基坑支护设计等级。3建设场地岩土工程条件及周边环境状况1.1 场地地形、地貌根据地勘报告和现场实际情况进行描述建筑物所在位置的场地绝对标高，场地平整情况等。1.2 地基土的构成及其特征根据地勘报告的外业钻探对每层土及其特征进行描述。3. 3地下水概述地下水水质、水位标高及其水位流向等；尤其应详细叙述的挖孔桩安全施工影
6、响较大的淤泥(质)土层、砂层、承压水等情况。3.4周边环境状况施工现场内及周边是否有建筑物、道路等，并详细了解各类建筑物的基础类型、深度等情况。建筑物、道路与厂区的相对关系等。资料业主未提供的情况应特别说明。4监测目的通过监测各种变形数据（基坑坡顶或冠梁水平位移、基坑坡顶或冠梁竖向位移、基坑桩体深层水平位移（测斜）、地下水位变化、邻近建筑物位移等），及时反映工程的各种施工影响，并做出相应措施，保证工程的安全和避免对周围环境造成过大的影响，确保工程的顺利进行。一般可以达到以下目的：4.1为施工开展提供及时的反馈信息根据监测分析结果调整施工参数，必要时，采取附加工程措施，以此达到信息化施工的目的，
7、现场施工管理和技术人员可根据监测数据和成果判别工程是否安全。4. 2作为设计与施工的重要补充手段设计计算中未曾考虑的各种复杂因素，都可以通过对现场监测结果分析加以局部修改和完善，即将施工监测和信息反馈看作设计的一部分，前期设计和后期设计互为补充，相得益彰。4. 3作为施工开挖方案修改的依据根据工程施工的结果来判断和鉴别原设计方案是否安全和适当，必要还需对原开挖方案进行局部的调整和修改。4.1 保证基坑支护结构和相邻建筑物的安全只有对基坑支护结构、基坑周围的土体和相邻的建筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时
8、反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计。4.2 积累经验以提高基坑工程的设计和施工水平基坑现场监测不仅确保了本基坑工程的安全，在某种意义上也是一种实体试验，所取得的数据是结构和土层在工程施工过程中真实反应，是各种复杂因素影响和作用下基坑系统的综合体现，因而也为该领域的科学和技术发展积累了第一手资料。5监测内容和项目5.1 基坑的监测内容包括基坑及3倍开挖深度范围内的周边建（构）筑物、道路等。5.2 主要的监测项目根据设计要求，结合规范规定应监测的项目一般有以下方面：基坑坡顶或冠梁水平位移、基坑坡顶或冠梁竖向位移、桩体深层水平位移（测斜）、地下水位变化、邻近建筑物位移及监测、
9、锚杆（索）及支撑体系的内力监测等，具体按设计要求及规范规定综合确定需要监测的项目。6基准点、观测点布设与保护6.1基准点的布设基准点点位应选择在基坑土建施工影响范围外的稳定区域，一般情况下，应布设在3倍的开挖深度以外的稳定区域，其数量和分布在保证观测精度的前提下,应便于施工、观测和保存。根据实际情况，可采用基岩式基准点，亦可选择具有挖孔桩基础的高层建筑物的结构上建立基准点，基准点保持相互通视，并定期对基准点进行联测，以保证观测成果的正确性。2.0X30IHU40图6T位移观测基准点（单位：CIn）6.2基准点编号基坑位移监测点拟布置XX个位移监测点，邻近已有建筑布设监测点XX个，编号统一为XX
10、。详见后附监测点平面布置图。6.3基准点校核位移监测基准点每隔一定时间校核一次，计算以假设任一基准点的坐标推算另一点坐标，往返观测，定期对投测出的第三点进行复核，确保观测数据有效，减小测量误差。7监测方法及精度7.1 监测点布设7.1.1 工作基点及基点的布设如在水平位移监测过程中，考虑到房建工程大多都在城市及周边地区，加之工地四周都有围墙等临时保护建筑，故水平位移监测基准点可设置在基坑对其无影响的几个建筑物上，设置2-3个小型棱镜头，并自建坐标系或采用施工坐标系进行监测测。竖向位移基准点设置在基坑无影响的稳定区域，同时设置2个以上基准点，可假定高程或采用施工高程。7.1.2 监测点布设根据设
11、计单位提供的基坑变形监测平面布置图进行点位的布置，并附监测点位布置图。具体如下：基坑支护桩顶部水平位移观测（S*S*）；基坑支护桩顶部竖向位移观测（沉降）（Z*Z*）;桩体深层水平位移（测斜）观测（可根据具体情况，由业主委托第三方监测）（CX*-CX*）;基坑内地下水位监测；周边建筑物沉降观测,如房屋、道路、地下管线及其周围地表裂缝等；预应力锚杆抗拔检测（抗拨数量为100%）；围护桩质量低应变检测（检测数量不小于30%）7.1.3监测点布设要求基坑周边位移观测点在桩顶冠梁上用巾18钻头钻孔，孔深20Cm左右，将直径20的圆头钾钉挤入孔内，在钾钉顶部刻画十字丝作为标点，观测点周围用红油漆标识编码
12、。位移观测点大样详图如下：图7-1监测点示意图基坑边坡上的监测点埋深应大于边坡混凝土的喷射厚度，防止监测点只埋入喷射混凝土中，从而无法真实反映边坡土体的位移情况。7.2监测方法7.2.1水平位移监测点观测根据基坑施工现场实际测量条件，若置站基准点既能后视另一基准点又能通视基坑内监测点，则水平位移监测采用全站仪极坐标法进行；如基准点在基坑以外，且无法通视则可采用全站仪后方交会法进行。全站仪极坐标法是利用数学中的极坐标原理，以两个已知点位坐标轴，以其中一个点为极点建立极坐标系，测定观测点到极点的距离，测定观测点与极点连线和俩个已知点连线夹角的方法。全站仪后方交会是在已知点的后方进行的交汇，测量时在
13、待测点P设站，通过测量其前面两个以上已知点与待测点连线的夹角与距离来确定P点的平面布置的方法，也就是说待测点是在已知点的后方。变形测量主要关注测点的坐标变化值，对坐标的相对变化量精度要求很高，而对测点的绝对坐标值测量精度要求不高；变形有明显的方向性，主要位移一般指向临空侧。监测过程中要采用相同的观测路线和观测方法，使用同一监测仪器和设备，固定观测人员，在基本相同的环境和条件下工作。仪器：LeicaTSO2或同等精度的全站仪角度测量标准偏差：2距离测量标准偏差：2mm+2106D表7T基坑围护桩顶水平位移监测精度要求（mm）设计控制值（mm）30306060监测点坐标中误差1.53.06.0注：
14、监测点坐标中误差，系指监测点相对测站点（如工作基点等）的坐标中误差，为点位中误差的1/J2。7.2.2竖向位移监测点观测基坑及周边建筑物竖向位移监测按二等水准测量作业要求进行。历次沉降变形监测是通过基准点联测一条二级水准闭合线路，由线路的工作点来测量各监测点的高程,各监测点高程初始值在监测工程前期两次测定并取其平均值，某监测点本次高程减前次高程的差值为本次沉降量,本次高程减初始高程的差值为累计沉降量。为了保证观测精度，每次测量固定仪器、固定人员、固定水准线路。仪器设备仪器：TrimbleDiNiO3或LeiCaDNA03电子水准仪一套精度：0.3mm/km。3）裂缝、水位观测依现场实际情况而定
15、，锚杆及桩身检测依据设计要求实施8监测频率8.1 基坑围护体系监测频率基坑支护桩顶部水平位移观测、基坑支护桩顶部竖向位移观测、（深层水平位移观测-桩体测斜）按下面监测频率执行。8.1.1 围护桩浇灌完成后开始布点，进行第一次观测8.1.2 后期观测根据现场施工进度而定，并按照第一次观测的方法固定设备、固定人员、固定线路进行观测表8-1整个监测期内的监测频率如下表基坑施工进程基坑设计开挖深度5cm510m1015m15m一级开挖深度（m）51次/Id1次/2d1次/2d1次/2d5101次/Id1次/Id1次/Id102次/Id2次/Id底板浇筑后时间（d）71次/Id1次/Id2次/Id2次/Id7-141次
