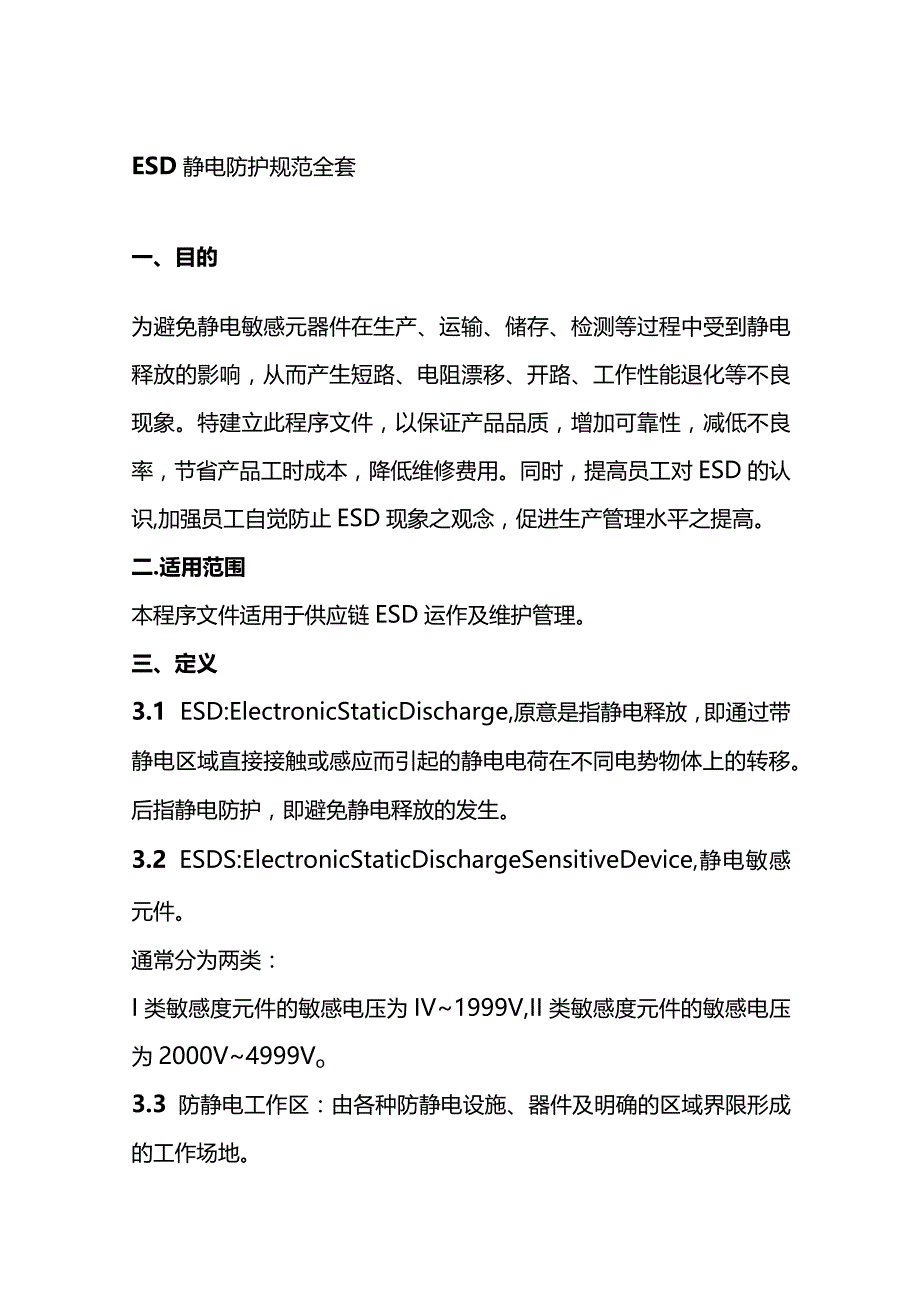

1、ESD静电防护规范全套一、目的为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响，从而产生短路、电阻漂移、开路、工作性能退化等不良现象。特建立此程序文件，以保证产品品质，增加可靠性，减低不良率，节省产品工时成本，降低维修费用。同时，提高员工对ESD的认识,加强员工自觉防止ESD现象之观念，促进生产管理水平之提高。二.适用范围本程序文件适用于供应链ESD运作及维护管理。三、定义3.1 ESD:ElectronicStaticDischarge,原意是指静电释放，即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移。后指静电防护，即避免静电释放的发生。3.2 E

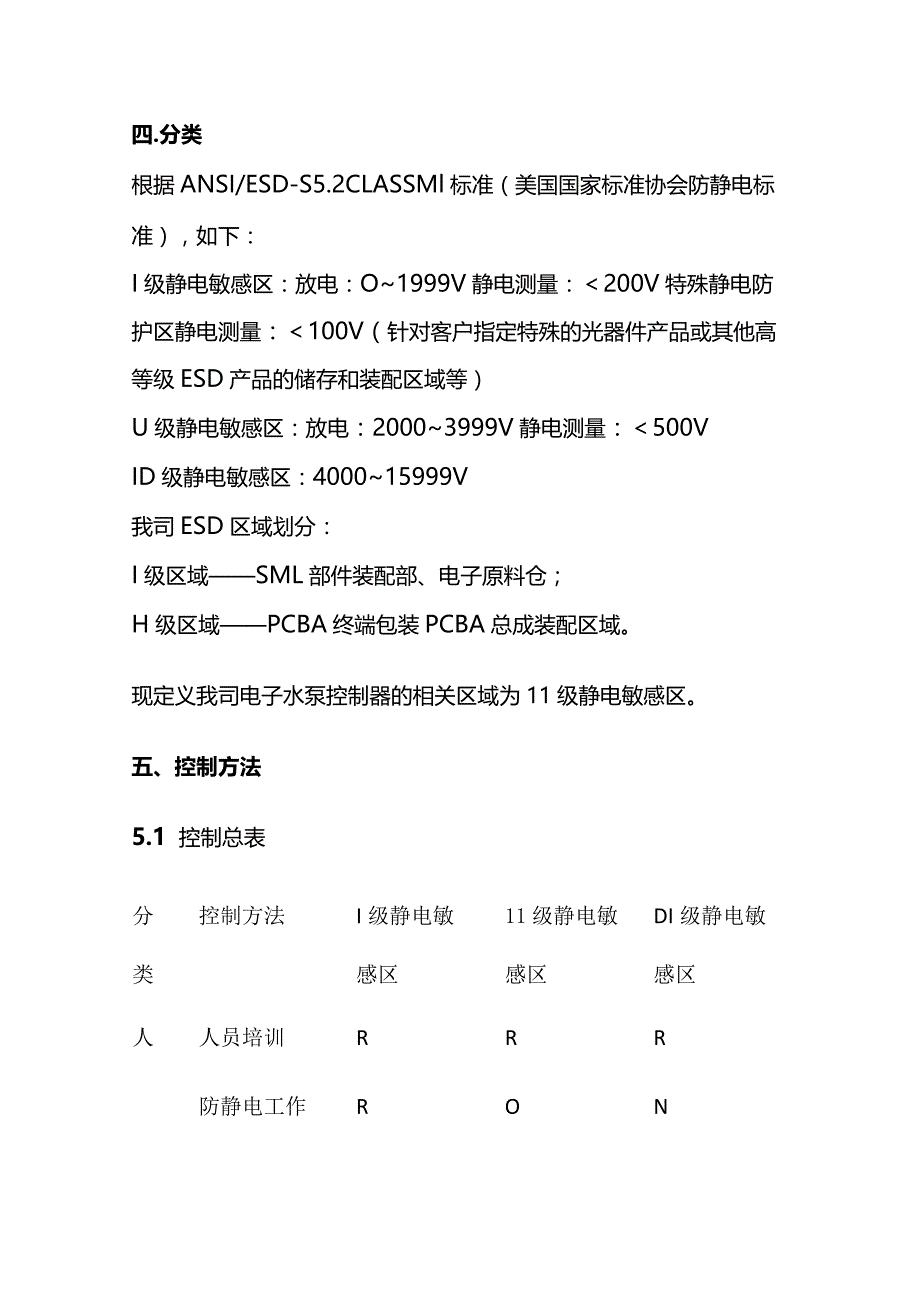

2、SDS:ElectronicStaticDischargeSensitiveDevice,静电敏感元件。通常分为两类：I类敏感度元件的敏感电压为IV1999V,II类敏感度元件的敏感电压为2000V4999Vo3.3 防静电工作区：由各种防静电设施、器件及明确的区域界限形成的工作场地。四.分类根据ANSI/ESD-S5.2CLASSMl标准（美国国家标准协会防静电标准），如下：I级静电敏感区：放电：O1999V静电测量：200V特殊静电防护区静电测量：100V（针对客户指定特殊的光器件产品或其他高等级ESD产品的储存和装配区域等）U级静电敏感区：放电：20003999V静电测量：500VID级
3、静电敏感区：400015999V我司ESD区域划分：I级区域SML部件装配部、电子原料仓；H级区域PCBA终端包装PCBA总成装配区域。现定义我司电子水泵控制器的相关区域为11级静电敏感区。五、控制方法5.1 控制总表分控制方法I级静电敏11级静电敏DI级静电敏类感区感区感区人人员培训RRR防静电工作RON月艮手腕带RON脚筋带或静电鞋RON静电手套、指套RRN机设备防静电接地RRR防静电台垫RRO接地椅RON除静电地板胶RON除静电装置RON烙铁头接地RRO防静电烙铁头RON料静电防护仓RRO库防静电料架RRO防静电物料箱RON防静电台车RON法防护性测试仪RRO静电监控器RNN连续检测RN
4、N审查控制计划RRR环静电标识RRR相对湿度控制RON专用静电接地线RON备注：R二必要O=可选N二不必要5.2 电子水泵控制器ESD防护控制方法5.2.1 人员ESD防护方法：1）车间操作人员：佩戴防静电手套、穿戴防静电鞋、防静电工作帽通过人体静电检测仪后进入电子水泵车间；测试方法：1.穿戴好防电鞋，站在测试板上如右图；2 .按下启动键，显示两个绿色PASS,检测合格如右图；3 .检测通过，进入车间，检测报警，根据报警内容调整相关设施;测试频次：每次进入车间2）进料检验人员：佩戴防静电手套、有线防静电手环、确保手环与皮肤接触可靠；3）物料人员：佩戴防静电手套可碰触物料周转箱，如需碰触控制器，
5、需在指定区域佩戴防静电手环；4）所有人员：ESD培训，拿取控制器时，严格按下图执行。错误的拿取方式正确的拿取方式5.2.2设备及工作台1）ESD管理办法：设备接地应有独立可靠的接地装置，接地电阻一般不小于10欧姆，为保证人员安全,在与人员直接接触的地方应加装1兆欧姆限流电阻,接地线的要求如下：接地截面积接地电要求线阻接地不小于100小于10ESD线不得直接接在电源零线总线mm2的铜制欧姆上。ESD线不得与防雷线共用。导线使用三相五线制供电，其大地接地不小于6小于10线可以作为ESD地线，但需要支干mm2的铜制欧姆保证电源地线与零线不能搭接线导线设备小于1.250.81.2和工mm2的多股兆欧姆
6、作台或单股的铜的接制绝缘套导地线线接地检测使用万用表，相邻两个工作台的节点间导通，具体见XX车间防静电措施检查表2）铺设防静电台面；使用表面电阻进行评价，检查方法如下：酒精清理测试点及重锤接触面；两重锤间距大于300mm;.测试电压为IOV时表电阻2xlO5QlxlO9Q,具体见XX车间防静电措施检查表；使用防静电桌垫对地接地电阻进行评价，具体方法如下：酒精清理测试点及重锤接触面；另T则接在工作台的接地垫上,接地点与重锤的两间距大于300mm;.测试电压为IOV时，表电阻：IXIO5QlxlO9Q,具体见XX车间防静电措施检查表；5.23防静电地面防静电区域地面应为防静电地面，人体产生的静电可
7、及时释放,防静电地面有可分为：防静电聚氨酯自流平地面及铜网，防静电地垫；防静电地面或地垫表电阻评估方法：酒精清理测试点及重锤接触面；两重锤间900-1000mm,在U形装配线间任意取2处,每处取点如上图所示围绕中心均布4个点；3、测试电压为IOV时，表电阻UxlO5QlxlO9Q,具体见XX车间防静电措施检查表.防静电地面或地垫对地接地电阻评估方法：1.酒精清理测试点及重锤接触面；重锤的一测寄到工作台的接地垫上,在U形装配线间任意取2点；3、测试电压为IOV时，表电阻UxlO5QlxlO9Q,具体见XX车间防静电措施检查表.5.2.4物料ESD管理办法：ESD台车料架接地防静电地垫1）专用存储
8、仓库:2 ）物流周转：采用防静电吸塑托盘、防静电周转箱（封闭式），物料箱放置在规定的接地物料架上。3 ）车间生产：ESD周转车放置在规定区域。4 .2.5环境方面ESD管理办法：1）温度控制在1830z湿度控制在3570%范围，禁止在相对湿度低于30%的环境内操作ESSD（静电放电敏感器件）；2）重点工位安装等离子分机；3）静电敏感区域张贴相关静电标识，警示相关人员进入静电敏感区域时按以上要求，做好相关防护。5 .2.6ESD检查计划：1）人体静电测试仪对进入车间人员静电防护全检；2）针对防静电台面、防静电地面、等离子分机建立检查计划，具体见附表1XX车间防静电措施检查表；3）针对车间环境建立检查计划，具体见附表2电子水泵车间温湿度记录表O5.2.7 参考资料:5.2.8 注意事项：1）使用重锤测量时，重锤在测量环境中放置5分钟以上，再进行测量；2）仪器测量评估防静电手段是否可靠与温湿度有关系，温度控制在1830z湿度控制在3570%范围。
