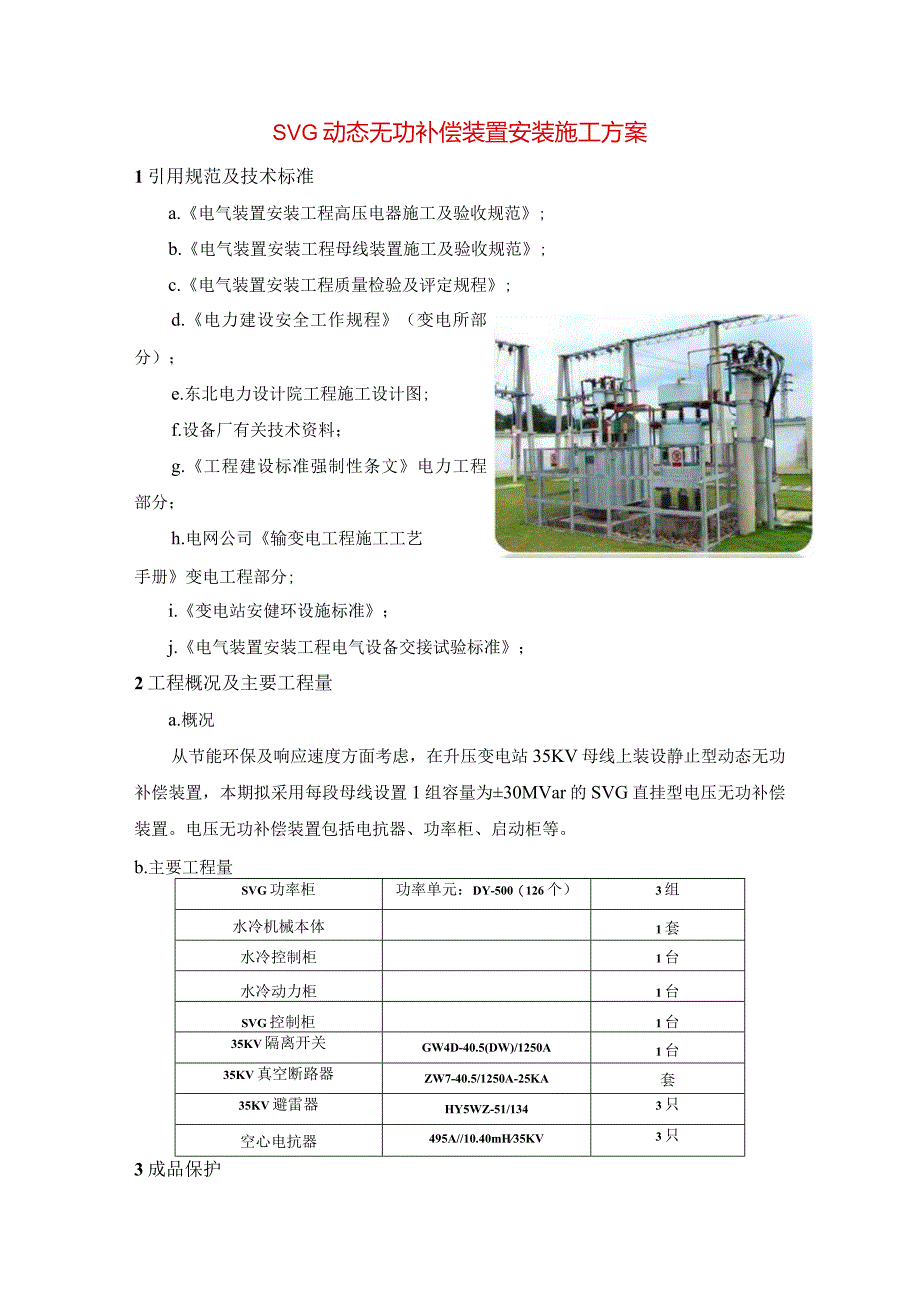

1、SVG动态无功补偿装置安装施工方案1引用规范及技术标准a.电气装置安装工程高压电器施工及验收规范;b.电气装置安装工程母线装置施工及验收规范;c.电气装置安装工程质量检验及评定规程;d.电力建设安全工作规程（变电所部分）；e.东北电力设计院工程施工设计图;f.设备厂有关技术资料；g.工程建设标准强制性条文电力工程部分；h.电网公司输变电工程施工工艺手册变电工程部分;i.变电站安健环设施标准；j.电气装置安装工程电气设备交接试验标准；2工程概况及主要工程量a.概况从节能环保及响应速度方面考虑，在升压变电站35KV母线上装设静止型动态无功补偿装置，本期拟采用每段母线设置1组容量为30MVar的SV

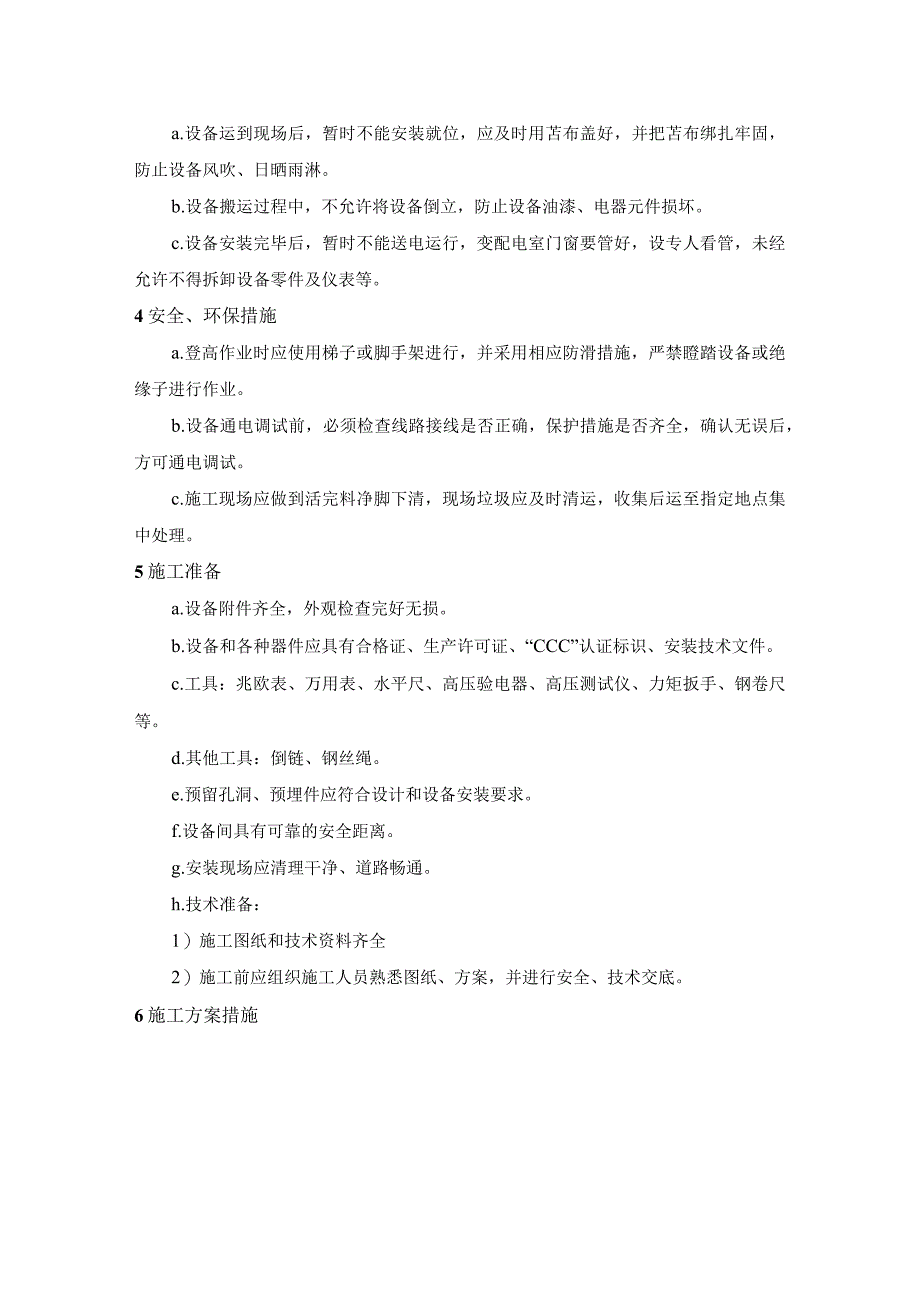

2、G直挂型电压无功补偿装置。电压无功补偿装置包括电抗器、功率柜、启动柜等。b.主要工程量SVG功率柜功率单元：DY-500（126个）3组水冷机械本体1套水冷控制柜1台水冷动力柜1台SVG控制柜1台35KV隔离开关GW4D-40.5(DW)/1250A1台35KV真空断路器ZW7-40.5/1250A-25KA套35KV避雷器HY5WZ-51/1343只空心电抗器495A/10.40mH35KV3只3成品保护a.设备运到现场后，暂时不能安装就位，应及时用苫布盖好，并把苫布绑扎牢固，防止设备风吹、日晒雨淋。b.设备搬运过程中，不允许将设备倒立，防止设备油漆、电器元件损坏。c.设备安装完毕后，暂时不
3、能送电运行，变配电室门窗要管好，设专人看管，未经允许不得拆卸设备零件及仪表等。4安全、环保措施a.登高作业时应使用梯子或脚手架进行，并采用相应防滑措施，严禁瞪踏设备或绝缘子进行作业。b.设备通电调试前，必须检查线路接线是否正确，保护措施是否齐全，确认无误后，方可通电调试。c.施工现场应做到活完料净脚下清，现场垃圾应及时清运，收集后运至指定地点集中处理。5施工准备a.设备附件齐全，外观检查完好无损。b.设备和各种器件应具有合格证、生产许可证、“CCC”认证标识、安装技术文件。c.工具：兆欧表、万用表、水平尺、高压验电器、高压测试仪、力矩扳手、钢卷尺等。d.其他工具：倒链、钢丝绳。e.预留孔洞、预

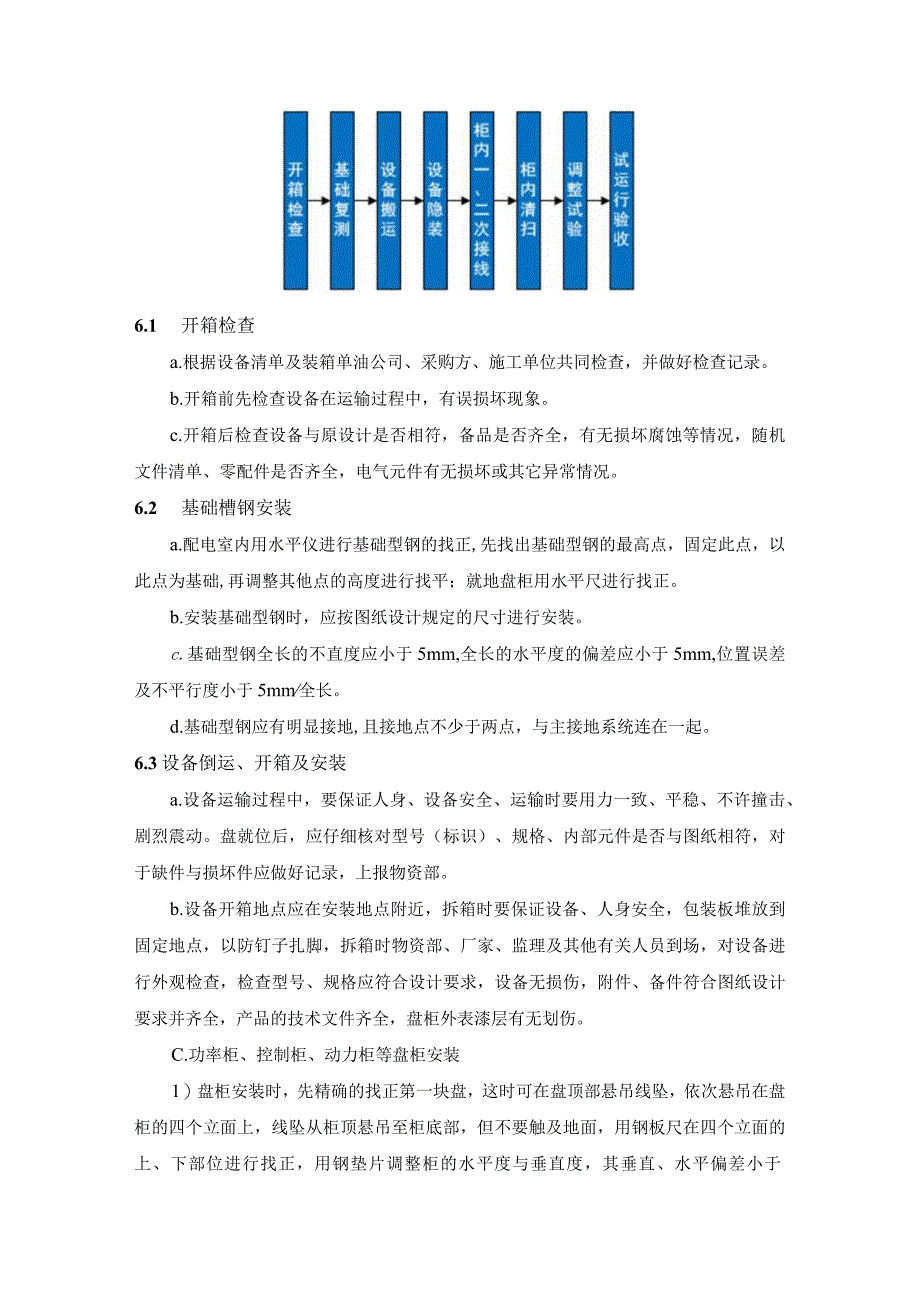

4、埋件应符合设计和设备安装要求。f.设备间具有可靠的安全距离。g.安装现场应清理干净、道路畅通。h.技术准备：1）施工图纸和技术资料齐全2）施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。6施工方案措施6.1 开箱检查a.根据设备清单及装箱单油公司、采购方、施工单位共同检查，并做好检查记录。b.开箱前先检查设备在运输过程中，有误损坏现象。c.开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无损坏或其它异常情况。6.2 基础槽钢安装a.配电室内用水平仪进行基础型钢的找正,先找出基础型钢的最高点，固定此点，以此点为基础,再调整其他点
5、的高度进行找平；就地盘柜用水平尺进行找正。b.安装基础型钢时，应按图纸设计规定的尺寸进行安装。c.基础型钢全长的不直度应小于5mm,全长的水平度的偏差应小于5mm,位置误差及不平行度小于5mm全长。d.基础型钢应有明显接地,且接地点不少于两点，与主接地系统连在一起。6.3设备倒运、开箱及安装a.设备运输过程中，要保证人身、设备安全、运输时要用力一致、平稳、不许撞击、剧烈震动。盘就位后，应仔细核对型号（标识）、规格、内部元件是否与图纸相符，对于缺件与损坏件应做好记录，上报物资部。b.设备开箱地点应在安装地点附近，拆箱时要保证设备、人身安全，包装板堆放到固定地点，以防钉子扎脚，拆箱时物资部、厂家、
6、监理及其他有关人员到场，对设备进行外观检查，检查型号、规格应符合设计要求，设备无损伤，附件、备件符合图纸设计要求并齐全，产品的技术文件齐全，盘柜外表漆层有无划伤。C.功率柜、控制柜、动力柜等盘柜安装1）盘柜安装时，先精确的找正第一块盘，这时可在盘顶部悬吊线坠，依次悬吊在盘柜的四个立面上，线坠从柜顶悬吊至柜底部，但不要触及地面，用钢板尺在四个立面的上、下部位进行找正，用钢垫片调整柜的水平度与垂直度，其垂直、水平偏差小于LnrT1。再以第一块盘为基准，将其它各盘柜按上述方法依次调整找平，找正。调整找正时，可以采用O.5mm钢垫片找正，每处垫片最多不超过三片。1） 盘柜采用焊接方式与基础型钢固定。应
7、在盘柜底部四角进行焊接，焊缝长度为204OnIm,焊后刷防腐漆。3） 在调整过程中，垂直度、水平度、柜间缝隙等安装允许偏差应符合规定，不允许强行靠拢使设备产生应力变化。设备调整结束后，即可对柜体进行固定。按配设备底座尺寸、设备地脚固定螺栓孔的位置和固定螺栓尺寸，尺寸和孔距完全与设备底座一致。4） 设备就位找正、找平后，柜体与柜体、柜体与侧挡板均用镀锌螺栓连接固定5） 对于设置接地母排的成套设备接地，在接地母排的两端分别与主接地网进行连接，根据设计可选用铜排、镀锌扁钢或电缆连接。为便于检修和更换，在配电柜处的连接需采用螺栓连接。6）盘柜的接地应牢固良好。箱的接地与电缆保护管连接。7）盘柜的漆层应
8、完整，无损伤。固定盘柜的基础型钢应刷防锈漆。8）配电盘柜安装完成后，允许偏差范围表：项目允许偏差垂直度（每米1.5mm水平偏差相邻两盘顶部2mm成列盘顶部5mm盘面偏差相邻两盘边lmm成列盘面5mm盘面接缝2mmd.隔离开关安装1）安装前检查设备铭牌数据与设计一致，清点零部件、备件，产品外表应无损伤，支柱绝缘子不得破损，胶装无松动，轴承座及各传动部分转动灵活，紧固件紧固无松动，操作机构操作灵活，分合位置正确。2）将隔离开关本体底座固定在基础上，找正水平和相间距离，并使三相接地开关的转轴在同一中心。3）主极隔离开关与操动机构的连接，根据基础的高度确定连接管的长度，将管两端连接套焊牢，在开关及操动
9、机构均处在分闸或合闸位置时，将连接管装上，拧紧抱夹，通过松开抱夹调整开关合适为止。4）开关调整时只允许用手动操作,手动操作无误后,方可电动操作，电动操作5-10次应动作平稳，调整完毕可将拉板与转动轴焊牢。5）接地开关安装，接地开关在合闸位置时动触头应插入静触头的两触指之间，接地开关分闸时，刀杆应钉在长孔内的位置，便可以调整接地刀的转动角度和接地刀在分闸后所处的位置。6）接地开关的调整应满足：三相刀闸分合应基本同步；动静触头接触良好；手动操作平稳；机械联锁的调整，当隔离开关处在合闸位置时接地开关不能合闸，反之当接地开关处在合闸位置时，隔离开关不能合闸；联接母线后，如瓷柱受力引起隔离开关动静触头插
10、入深度不符合要求时,要调整达到要求。e.空心电抗器安装1）电抗器应按容量、编号进行安装。2）垂直安装，各相中心线必须一致。3）电抗器重量应均匀分配在所有支柱绝缘子上，支柱绝缘子固定牢靠。绝缘子顶帽上要放置同样大小的且厚度不大于4m的橡胶垫片。4）电抗器底层的支柱绝缘子均应接地且不构成闭合回路。f.功率单元（电容器组）安装1）电容器应按容量、编号进行安装。2）查引出线端连接用的螺母、垫圈是否齐全。3）外壳要无显著变形。所有接缝不应有裂缝。4）电容器构架要保持其应有的水平及垂直位置，固定牢固，油漆完整。5）电容器的配置要是铭牌面向通道一侧，并按顺序编号。6）电容器接线对称一致，整齐美观，母线及分支
11、线应标有相色。7）电容器外壳及构架应可靠接地。g.断路器安装1）断路器基础中心及高度误差不应大于IOmm,预埋螺栓中心线误差不应大于IOnmio2）设备运至现场后，要及时组织验收、开箱，设备应符合下列规定：设备包装完好无破损，零件、备品备件完好无损；绝缘件无受潮、变形、裂纹、剥落，瓷件表面光滑、无裂纹和破损；出厂资料齐全，核对设备规格、型号，符合设计要求。3）支架中心与相邻的避雷器及隔离开关支架中心线要保持一致，误差不大于5mm,垂直误差不大于1机H（H为设备高度），支架矫正水平后与地脚螺栓固定。4）断路器支柱瓷瓶表面要光滑无裂纹，瓷瓶与法兰结合面牢固，法兰结合面平整无外伤。采用抬吊法将断路器
12、吊至支架上并矫正水平及垂直度，用连接螺栓固定。5）紧固所有螺栓，螺栓平垫、弹簧垫齐全。6）按照厂家技术文件，调整断路器位置指示器、操作机构的动作压力值、压力接点等。h.柜内一、二次接线1）柜内母线安装参见“硬母线安装工艺标准”的相关规定。2）主母线及柜内各电气接点在投入前均需将螺栓再检查紧固一遍，紧固螺栓时应采用力矩扳手进行紧固。3）按设备的原理图、接线图逐台检查柜内电气元件是否相符。4）设备检查完毕后，清除柜内的所有杂物和灰尘。i.设备的调试1）设备的调试应符合产品安装使用技术说明书的规定。2）二次控制线调整，将所有的接线端子螺丝再紧一次，用兆欧表测试配电柜间线路的线间和线对地间绝缘电阻，馈
13、电线路必须大于0.5MQ,二次回路必须大于IMQ,二次接线回路如有晶体管、集成电路、电子元件时，该部位的检查不得使用兆欧表，应使用万用表测试回路接线是否正确。j.试运行验收1）送电试运行前的准备工作备齐经过检验合格的验电器、绝缘靴、绝缘手套、临时接地线、绝缘垫、粉末灭火器等。再次清扫设备，并经检查母线上，配电柜上有无遗留的工具、材料等。试运行的安全组织措施到位，明确试运行指挥者、操作者和监护者。明确操作程序和安全操作应注意的事项。2）空载送电试运行检查电压是否正常，然后对进线电源进行核相，相序确认无误后，按操作程序进行合闸操作。先合高压进线柜开关，并检查PT柜的三相电压是否正常。再合变压器柜开
14、关，观察电流指示是否正常，低压进线柜上电压指示是否正常，并操作转换开关，检查三相电压情况。再依次将各高压开关柜合闸，并观察电压、电流指示是否正常。3）验收经过空载试运行试验24h无误后，进行带负载运行试验，并观察电压、电流等指示正常，高压开关柜内无异常响声，运行正常。7工程质量保证措施a.设备的包装和密封良好。b.开箱检查型号、规格符合设计要求，设备无损伤，附件、备件符合图纸设计要求并齐全。c.设备不应有变形和显著的凹凸不平，不应有严重锈蚀，漆面光滑。d.对于盘柜内的主要部件进行重点检查。防止在运输过程中因受到撞击而损坏，影响安装。e.盘柜内的配线外观不应受损，规格应正确，绝缘应良好。f.设备
15、应有厂家的出厂证明文件（生产日期、合格证等）。g.槽钢应符合标准，有材质合格证等，且无扭曲变形，无严重锈蚀。h.吊装中要有专职起重工指挥，统一信号，轻吊轻放，下方垫枕木；安装中要有专人监护，工器具不得碰触瓷件部分。1 .断路器、隔离开关瓷件表面应光滑无裂纹和缺损，铸件应无砂眼。j.隔离开关相间距离误差不大于IOmm,连杆在同一水平线上。k.电容器组的布置及接线正确，保护回路完整；1 .电容器外壳及构架的接地应可靠，外部油漆完整；m.电容器外壳无凹凸，引出端子连接牢固，垫圈、螺母齐全；n.空心干式电抗器支柱绝缘子要完整、无裂纹，线圈无边形；o.支柱绝缘子的接地良好，并不构成闭合回路；P.各部油漆应完整8安全保证措施a.在SVG设备施工中贯彻“安全第一，预防为主”的方针，严格遵守安全规程，不得违章指挥，违章作业，杜绝各类事故的发生。b.参加施工人员应经专业技术措施教育，考试合格，做到持证上岗。并严格安全工作票及危险点预
