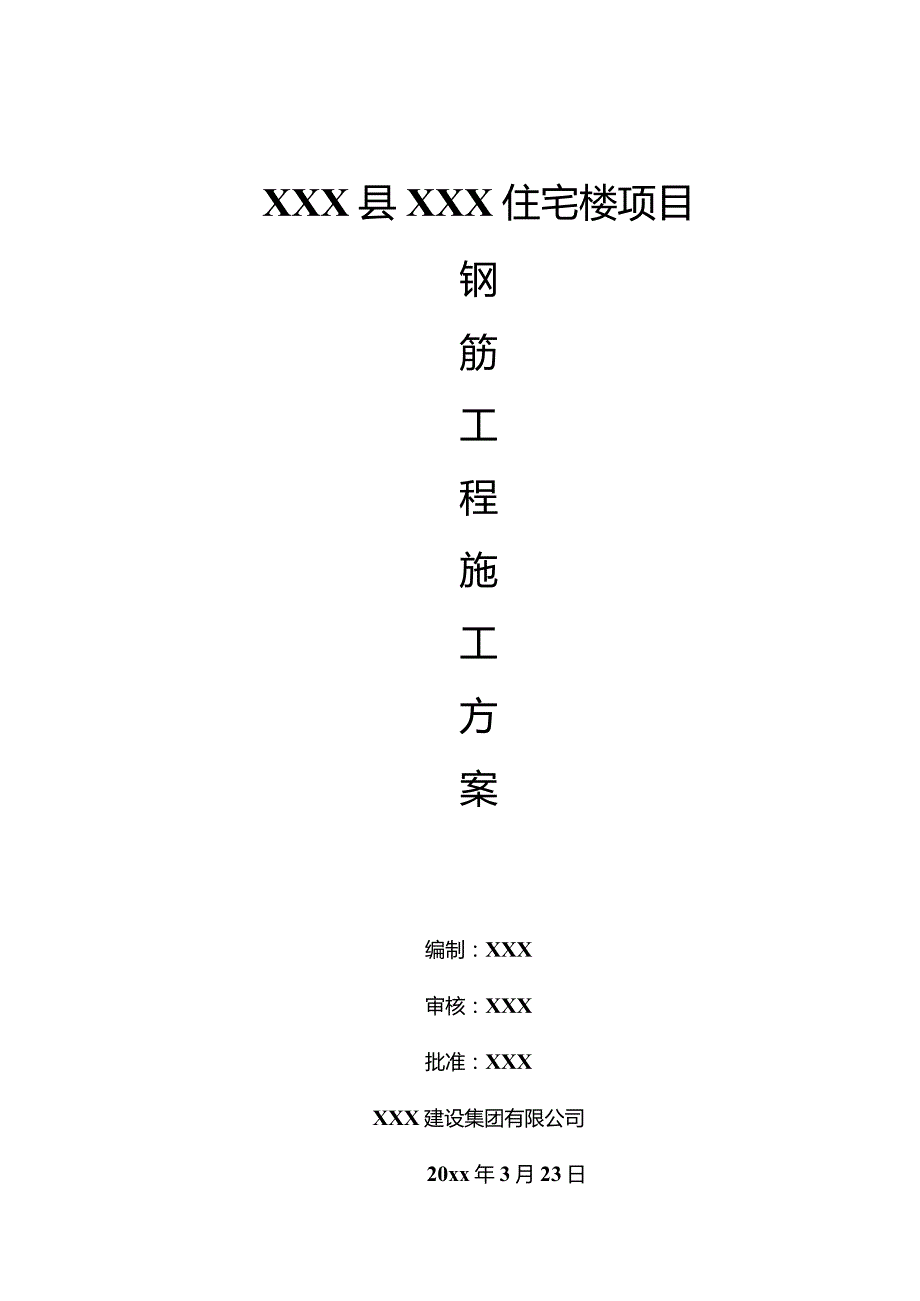

XXX县XXX住宅楼项目钢筋工程施工方案.docx_第1页
第1页 / 共10页

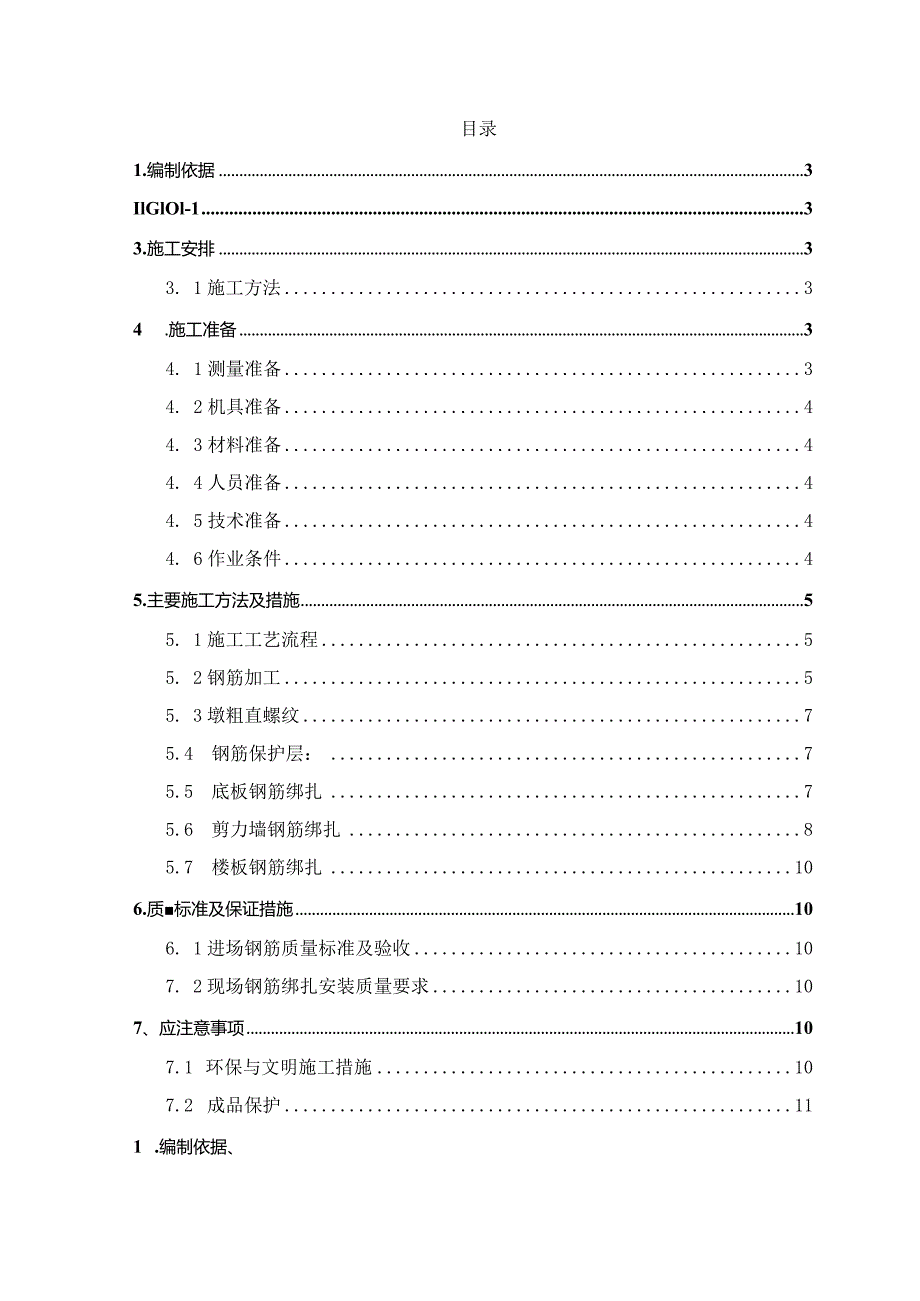

XXX县XXX住宅楼项目钢筋工程施工方案.docx_第2页
第2页 / 共10页

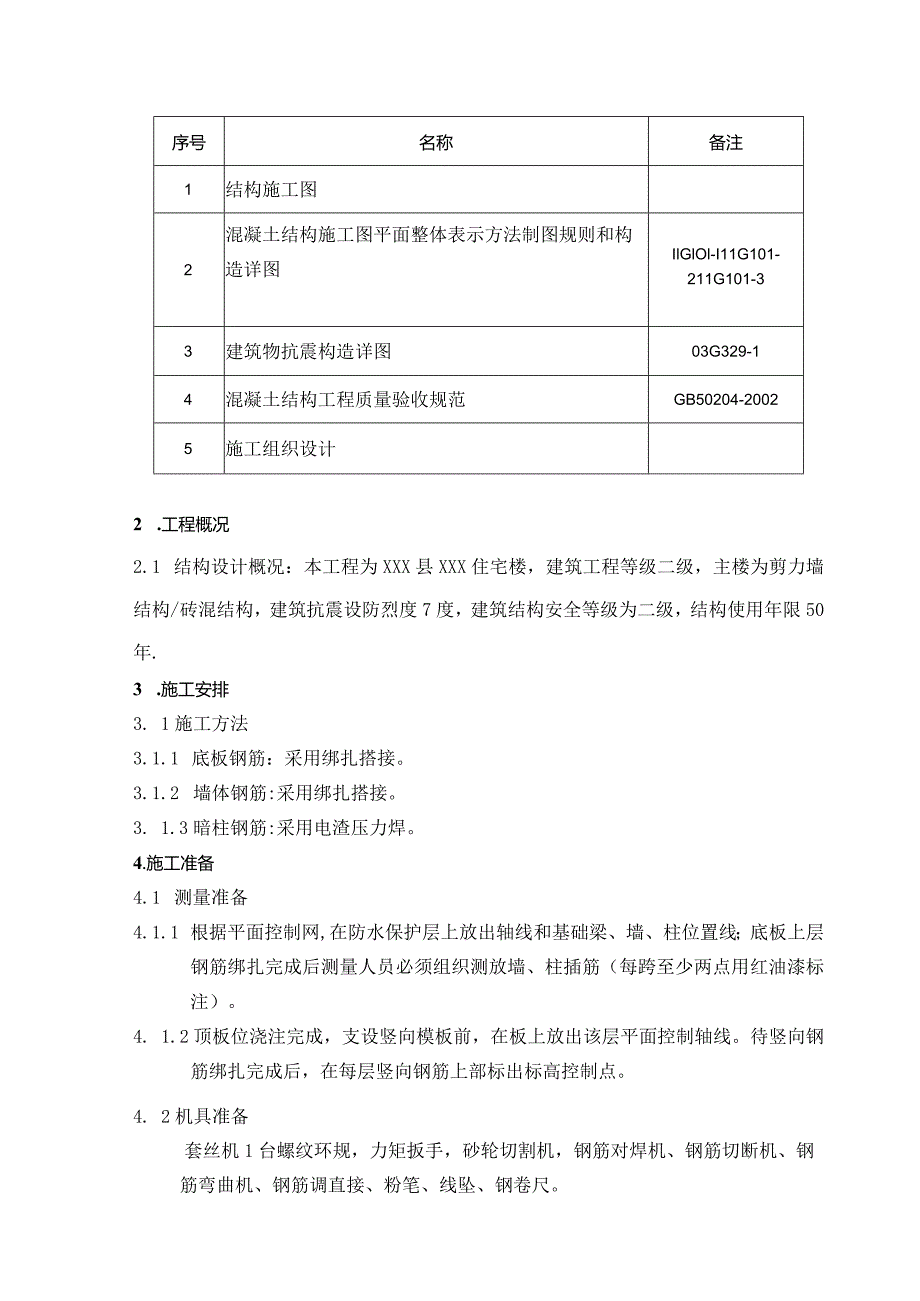

XXX县XXX住宅楼项目钢筋工程施工方案.docx_第3页
第3页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第4页
第4页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第5页
第5页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第6页
第6页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第7页
第7页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第8页
第8页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第9页
第9页 / 共10页
XXX县XXX住宅楼项目钢筋工程施工方案.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《XXX县XXX住宅楼项目钢筋工程施工方案.docx》由会员分享,可在线阅读,更多相关《XXX县XXX住宅楼项目钢筋工程施工方案.docx(10页珍藏版)》请在第壹文秘上搜索。

1、XXX县XXX住宅楼项目钢筋工程施工方案编制:XXX审核:XXX批准:XXXXXX建设集团有限公司20xx年3月23日目录1.编制依据3IlGlOl-133.施工安排33. 1施工方法34.施工准备34. 1测量准备34. 2机具准备44. 3材料准备44. 4人员准备44. 5技术准备44. 6作业条件45.主要施工方法及措施55. 1施工工艺流程55. 2钢筋加工55. 3墩粗直螺纹75.4 钢筋保护层:75.5 底板钢筋绑扎75.6 剪力墙钢筋绑扎85.7 楼板钢筋绑扎106.质标准及保证措施106. 1进场钢筋质量标准及验收107. 2现场钢筋绑扎安装质量要求107、应注意事项107.

2、1 环保与文明施工措施107.2 成品保护111 .编制依据、序号名称备注1结构施工图2混凝土结构施工图平面整体表示方法制图规则和构造详图IlGlOl-I11G101-211G101-33建筑物抗震构造详图03G329-14混凝土结构工程质量验收规范GB50204-20025施工组织设计2 .工程概况2.1 结构设计概况:本工程为XXX县XXX住宅楼,建筑工程等级二级,主楼为剪力墙结构/砖混结构,建筑抗震设防烈度7度,建筑结构安全等级为二级,结构使用年限50年.3 .施工安排3. 1施工方法3.1.1 底板钢筋:采用绑扎搭接。3.1.2 墙体钢筋:采用绑扎搭接。3. 1.3暗柱钢筋:采用电渣压

3、力焊。4.施工准备4.1 测量准备4.1.1 根据平面控制网,在防水保护层上放出轴线和基础梁、墙、柱位置线;底板上层钢筋绑扎完成后测量人员必须组织测放墙、柱插筋(每跨至少两点用红油漆标注)。4. 1.2顶板位浇注完成,支设竖向模板前,在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后,在每层竖向钢筋上部标出标高控制点。4. 2机具准备套丝机1台螺纹环规,力矩扳手,砂轮切割机,钢筋对焊机、钢筋切断机、钢筋弯曲机、钢筋调直接、粉笔、线坠、钢卷尺。4. 3材料准备钢筋:12、141618中20、022、25。绑扎铁丝:16号火烧丝。5. 4人员准备劳动力安排表钢筋工种钢筋成型钢筋运输钢筋绑扎人数321

4、5706. 5技术准备4.5.1现场所有钢筋工必须具备上岗证,焊工必须具备合格证(在使用期内)。参加钢筋机械接头施工的人员必须进行技术培训,经考核合格后方要执证上岗。未经培训的人员严禁操作设备。4.5.2充分熟悉施工图纸、工程规范、施工质量检验评定标准及图集,及时发现结构图纸中的疑点以及与施工现场有冲突的地方,提前与设计洽商,做好施工前的准备工作。4.5.3钢筋翻样做到与现场施工相结合,尤其是底板集水坑较多,钢筋下料要采用现场放样下料。4.5.4对进场的钢筋原材进行检查,要“三证”齐全,即要有产品出厂合格证、质量检查报告、规格标牌。进场钢筋表面必须清洁无损伤,不得带有颗粒状或片状铁锈、裂纹、结

5、疤、折痕、油渍和漆污等。4.5.5弯曲机、切断机、螺纹套丝机、力矩扳手等器具进场,必须经检测部门检查合格,并有合格证书。4.5.6钢筋滚扎直螺纹连接正式施工前,必须做钢筋接头工艺检验,合格后方可正式制作。4.5.7施工前根据本工程的具体特点,对操作人员进行相关的理论、规范教育,并进行具体操作的技术培训(本工程有钢筋直螺纹机械连接施工培训)。4.5.8做好工种间的交接检查记录,并要由交接工长签字认可。4. 6作业条件4.6. 1钢筋按施工平面图指定位置,按规格、使用部位、编号码放整齐,下垫木方。4.6.2钢筋外表面如有生锈,在绑扎前清除干净,锈蚀严重侵蚀断面的钢筋不得使用。4.6.3绑钢筋前要将

6、施工现场的钢筋上的铁锈和混凝土清理干净。4.6.4绑墙体钢筋前,顶板混凝土必须达到上人强度,并在钢筋成型料放料处满铺脚手板板,弹好墙身、洞口线,并将距墙边线5cm以内预留钢筋处的松散混凝土剔凿干净,露出坚硬石子。4.6.5绑柱钢筋前,弹出柱的外皮尺寸线,剔出柱下层伸出钢筋处的松散混凝土,并用钢丝刷清理钢筋上的混凝土。4.6.6绑板钢筋前,清理模板上的刨花、碎木、电线管头等杂物,预检完成后用墨弹线,在板上弹出受力筋保护层位置线,偏大或偏小不到位的,要进行适当调整,必要时进行1:6打弯处理,但必须经工长同意,不得私自处理。5.主要施工方法及措施5.1 施工工艺流程5.1.1底板钢筋绑扎流程图(图1

7、)钢筋定位弹线IfI集水坑钢筋绑扎I一懒设底板下层筋I-I直螺纹连接IT绑扎底板下层钢筋及地羽一I放置马凳II铺设上层筋I_I直螺纹连接IT绑扎底板上层丽-I插墙柱钢筋I一图1底板钢筋绑扎流程图5.1.2剪力墙钢筋绑扎流程图(图2)修整预留搭接筋IfI暗柱主筋连接、晒fI绑扎连梁IfI立24根竖筋I一丽I筋分档标志I一I绑两根横筋、画竖筋分档标志I-I放竖向、水平向瘠翎-画I绑扎拉钩筋IfI钢筋调整If附扎垫快If睡图2剪力墙钢筋绑扎流程图5. 1.3板钢筋绑扎流程图(图3)施工准备IfI在模板上弹出钢筋间距线IfI绑板下层受力筋和分布筋I-I铺水电I管、板下铁垫块、放马凳IT绑上层板筋(抗负

8、弯矩)I一I调整钢筋I-图3板钢筋绑扎流程图5.2钢筋加工5. 2.1主筋成型5.2. 1.1根据图纸翻样后的钢筋下料单上的钢筋规格尺寸,统一进行钢筋下料,统一加工,要求所有钢筋断料误差控制在5mm以内,钢筋加工弯点的尺寸误差控制在IOmm以内。5. 2.L2成型钢筋的弯钩HPB235级钢筋末端作180弯钩,其圆弧弯曲直径D不应小于2.5d,弯钩的弯后平直部分长度不应小于钢筋直径的3倍(d为钢筋的直径)(见图4)HRB335级钢筋末端作135弯折时,弯曲直径D不应小于4d(d为钢筋的直径)(见图5)弯起钢筋弯折处的弯曲直径D,不应小于5d(见图6)5.2.1.3钢筋加工完毕要按钢筋的使用部位、

9、规格、尺寸、数量进行标识,做到标识一目了然。因4钢筋末端180弯钩图5钢筋末笳90容钩图6钢筋弯折加工5.2.2 拉筋:墙体双层钢筋网在两片钢筋之间绑拉筋,采用e6筋制作。详见下图。拉筋紧靠纵向钢筋并勾住水平筋5.2.3 墙梯形支撑筋:分水平梯子筋和竖向梯子筋,纵向用两根竖筋(比墙体钢筋大一规格)与横向钢筋焊成梯形(分上、中、下三道支撑筋,支撑筋比墙断面小2mm,端头涂刷防锈漆),竖向梯子筋间距120Omm,水平梯子筋放在墙体钢筋网片上口。5.2.4 板支撑筋(马凳):为了保证板的截面厚度,在板筋与板抗负弯矩筋间加马凳,并与负弯矩筋绑扎牢固,马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向

10、,计算好马凳的高度(马凳高度=板厚一2个保护层一3皮铁)。I支撵间距W800I遁皮=挺厚护层-3根钢筋直径大于钢筋马凳制作示意图5.2.5箍筋:箍筋的末端做135的弯钩,弯钩平直长度为IOd且不小于75mm。5.2.6墙体立筋和水平钢筋采用绑扎搭接时,必须符合相关规范及标准图集要求。5.2.8 垫块:预制带铁丝的水泥砂浆垫块,用1:2水泥砂浆预制成60mm60mm50mm的垫块,误差值应士Immo5.2.9 绑扎铁丝:16号火烧丝,预先断好。5.3墩粗直螺纹5.3.1钢筋必须先调直,再下料,切口端面必须平整,不得有马蹄形或挠曲,采用切割机下料,不得用气割下料。钢筋直螺纹接头成批加工前先做试件,

11、经试验合格后方可大批量加工成型。加工丝头的牙形、螺距必须与连接套牙型、螺距一致,有效丝扣段内的秃牙部分累计长度小于一扣的周长,并用相应的环规和丝头卡扳检测合格。滚扎钢筋直螺纹时,应使用水溶性切削润滑液,不得用机油作切削润滑液。丝扣成型后,必须逐个检验,钢筋丝头螺纹中距尺寸检验应保证通环规能顺利旋入有效扣长度,止环规旋入丝头的深度小于等于3P(P为螺距)。自检合格的丝头要戴上保护帽加以保护。5.3.2质检人员用牙形规、环规按规范规定数量抽查钢筋丝头的加工质量,并填写钢筋直螺纹加工检验记录。5.4钢筋保护层:外墙迎水面及基础底板钢筋的混凝土保护层厚度为50mm,内墙、顶板钢筋保护层厚度为20mm,

12、且不小于主筋的公称直径;梁、柱保护层厚度为30mm。5. 5底板钢筋绑扎5.5. 1底板钢筋绑扎时,首先根据现场集水坑的尺寸现场下料布筋,然后在防水保护层上按板筋间距弹线排筋,先沿底板周边距墙皮线50mm弹线,然后按照板筋的间距在长、短跨方向弹线,排线到最后,对于大于板筋间距的另弹附加线一道。5.L2底板绑扎钢筋时,先铺横向(短向)再铺纵向(长向)。5.L3底板钢筋接头位置应符合规范和设计要求,其位置应避开最大应力部位,下筋接头在跨中1/3范围,上筋在支座1/3范围,接头数量在同一截面内应不大于50%.两接头位置相互错开35do5.L4基础地梁钢筋接头位置:下铁在跨中1/3范围,上铁在支座范围

13、,两接头位置相互错开不小于35do5. 1.5底板钢筋绑扎钢筋交叉点全部绑扎,绑扣必须交叉相互错开,保证钢筋不产生位移。5.1. 6底板下层绑扎完经验收合格后,放置底板钢筋保护层砂浆垫块,垫块厚度50mm,80cm间距梅花型布置。5.1.7基础梁、门洞口下地梁用事先预制,施工时吊装就位,长梁采用现场绑扎,梁钢筋绑扎、箍筋必须垂直于主筋。主筋以排布置时,上下两排主筋间距离25mm,并不小于主筋直径。两排筋间使25短筋头垫开,箍筋由主筋端头50mm开始布设。5.1.8下铁全部绑扎完毕后,水电管线敷设好并经验收合格即排布上层钢筋马凳,马凳采用14的钢筋焊制,马凳间距100Omm一道,马凳排布就位、绑

14、扎好后在马凳上画出钢筋间距线,再按线布置上层纵横钢筋,进行绑扎。5.1.9墙柱插筋前先在底板上层筋上固定墙筋定位桩,按墙柱间距位置插入底板下铁上同底板筋绑扎牢固,并在底板筋上50Crn绑扎一道固定的筋,墙插筋两边距暗柱50mm,插筋上端接头位置按50%错开,焊接或机械连接,接头第一个接头高度距结构面550mm,两接头相互错开35do绑扎接头第一个接头距结构面1.21ae,两接头错开距离2500mm。5.6剪力墙钢筋绑扎1.1.1 6.1本工程墙体钢筋采用绑扎接头,搭接长度和接头位置应符合规范和设计要求,板墙及墙柱钢筋接头位置详见图7。1.1.2 在底板上弹设出墙边线、模板控制线、墙身及门窗洞口

15、位置线,并校正甩槎立筋、钢筋上的灰浆必须清理干净。1.1.3 先绑扎暗柱钢筋和门口过梁钢筋,再安装预制的竖向梯子筋,梯子筋代替墙体竖向钢筋,梯子筋直径大于墙立筋一个规格,梯子筋上中下三道控制墙厚度的横挡钢筋长度比墙厚小2mm,端头用无齿锯锯平后刷防锈漆,每道墙设三道,墙筋顶部并绑扎水平定位筋,墙水平筋第一道距结构面50mm。5.6.4墙筋为双向受力钢筋,所有钢筋交叉点应逐点绑扎,搭接长度为L21ae.5.6.5双排筋固定使用拉钩固定,梅花型布置。5.6.6地下室外墙纵筋保护层50mm,其余内墙保护层为20mm,外墙外侧钢筋保护层使用50X50X50的与税同配比的减石子砂浆垫块,用火烧丝绑扎在钢筋外侧上。5.6.7地下室外墙外侧水平筋放置在纵筋内侧,其余均放在立筋外侧,绑扎时火烧丝头一律朝向墙向,不得露墙。5.6.8门窗洞口连梁绑扎前必须先在两边暗柱立筋上抄设出标高控制线,洞口连梁锚入墙内长度为Iae且2600mm,第一个连梁箍筋距暗柱边为5
