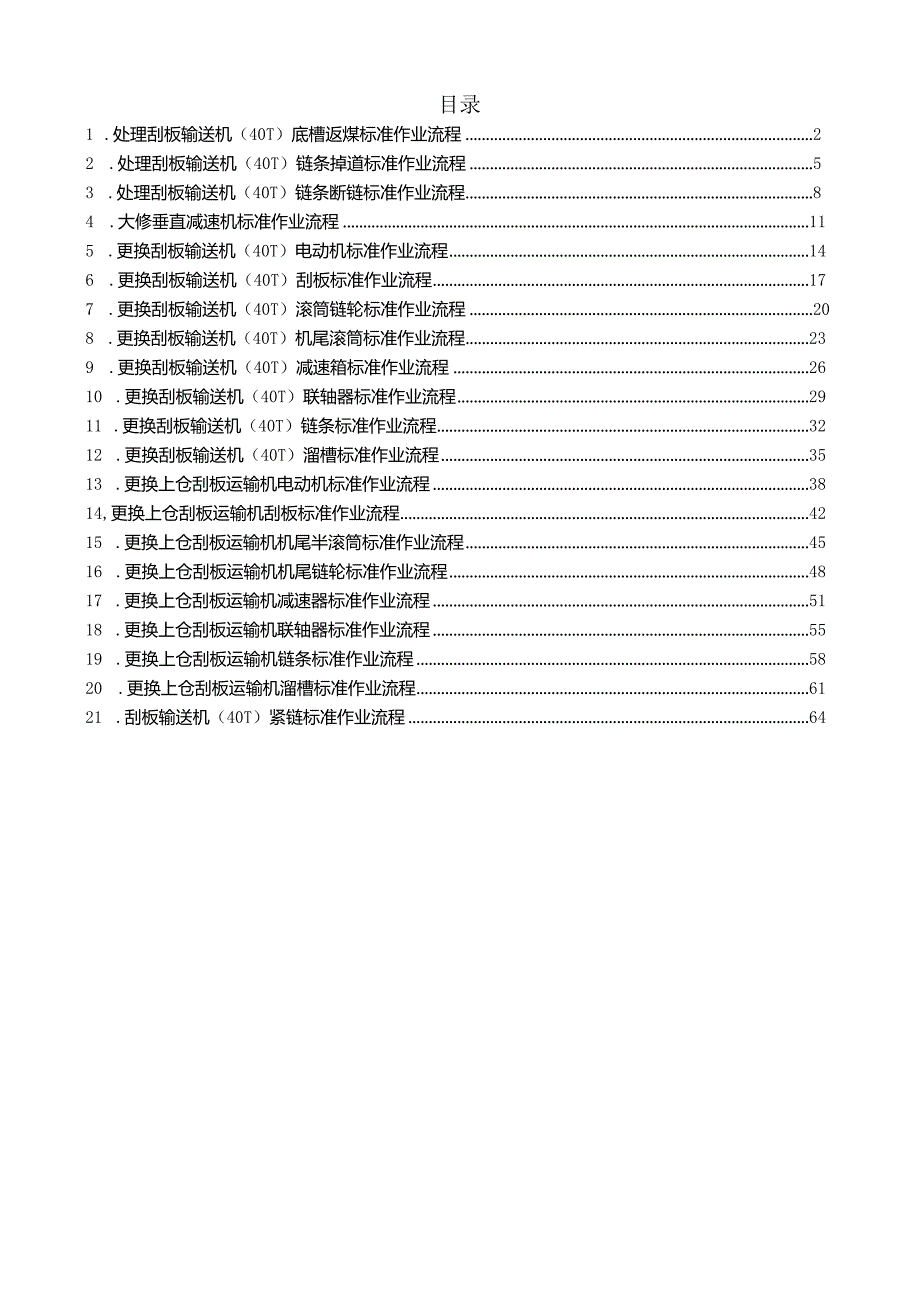

1、目录1 .处理刮板输送机（40T）底槽返煤标准作业流程22 .处理刮板输送机（40T）链条掉道标准作业流程53 .处理刮板输送机（40T）链条断链标准作业流程84 .大修垂直减速机标准作业流程115 .更换刮板输送机（40T）电动机标准作业流程146 .更换刮板输送机（40T）刮板标准作业流程177 .更换刮板输送机（40T）滚筒链轮标准作业流程208 .更换刮板输送机（40T）机尾滚筒标准作业流程239 .更换刮板输送机（40T）减速箱标准作业流程2610 .更换刮板输送机（40T）联轴器标准作业流程2911 .更换刮板输送机（40T）链条标准作业流程3212 .更换刮板输送机（40T）溜槽

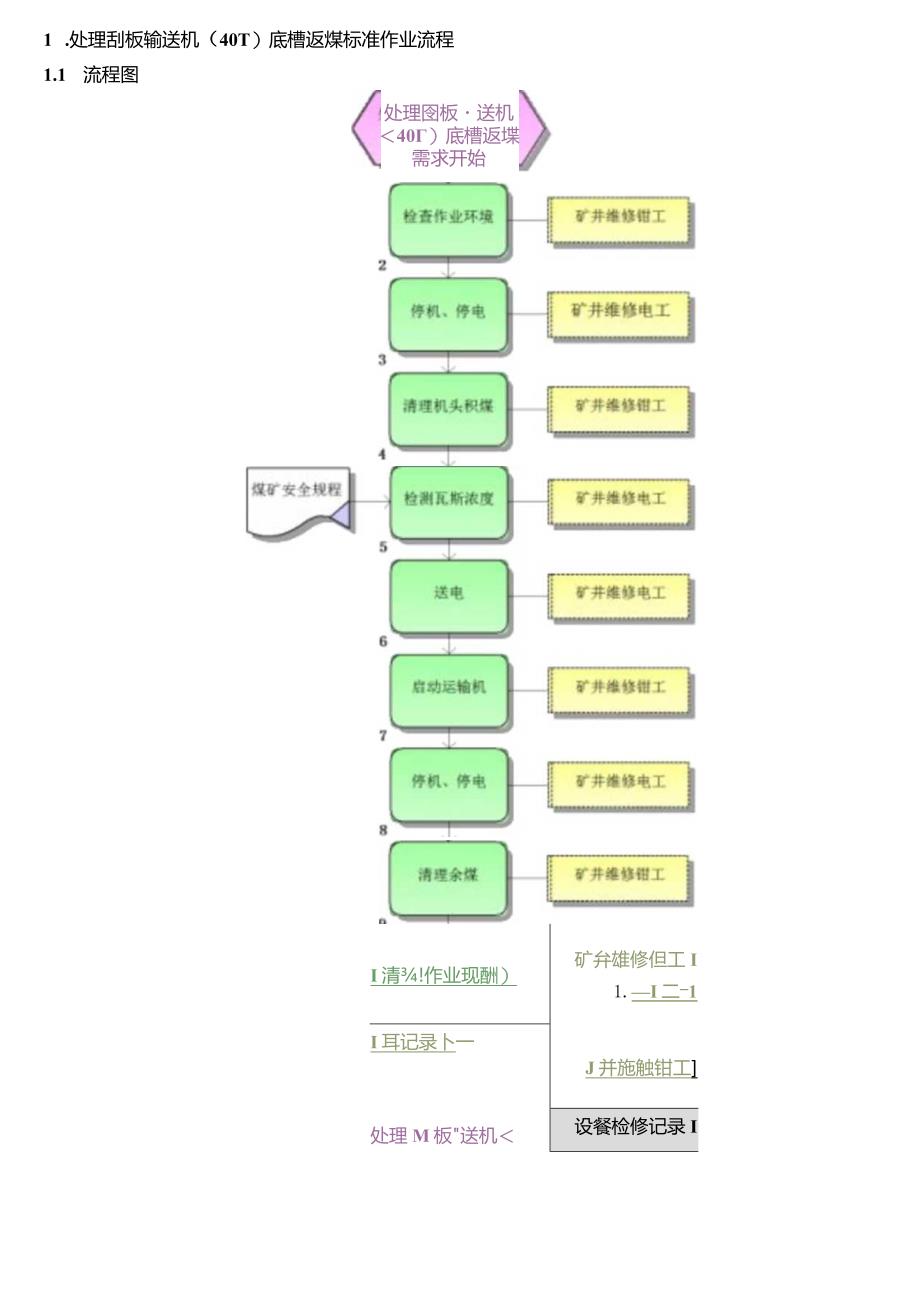

2、标准作业流程3513 .更换上仓刮板运输机电动机标准作业流程3814,更换上仓刮板运输机刮板标准作业流程4215 .更换上仓刮板运输机机尾半滚筒标准作业流程4516 .更换上仓刮板运输机机尾链轮标准作业流程4817 .更换上仓刮板运输机减速器标准作业流程5118 .更换上仓刮板运输机联轴器标准作业流程5519 .更换上仓刮板运输机链条标准作业流程5820 .更换上仓刮板运输机溜槽标准作业流程6121 .刮板输送机（40T）紧链标准作业流程641 .处理刮板输送机（40T）底槽返煤标准作业流程1.1 流程图处理囹板送机40）底槽返堞需求开始I清!作业现酬）矿弁雄修但工I1.I二1I耳记录卜一处理
3、M板送机40TJ并施触钳工设餐检修记录I）底塔返煤作业咕央L2流程概述流程名称处理刮板输送机（40T）底槽返煤标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1检查作业环境查看巷道顶、底板，两帮。巷道支护良好，顶板无鳞皮、离层掉渣、煤壁无片帮、底板无底鼓。矿井维修钳工顶板、两帮状况差、冒顶、片帮可能造成人员伤害。2停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌、隔离手柄打到零位。电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度可能造成人员伤害。3清理机头积煤1）拆除机头积煤坑处防护网；2
4、）查看机头下方积煤坑积煤。1）防护网放置稳妥；2）机头下方积煤坑积煤清理干净。矿井维修钳工4检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检测，瓦斯浓度超过1%时，禁止送电。煤矿安全规程第四百四十二条、第一百七十三条矿井维修电工未检查瓦斯浓度或检查不到位，未及时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。5送电刮板输送机开关摘除停电牌、解闭锁、隔离手柄打到送电位置，开关电源指示灯亮。执行谁停电谁送电规定。矿井维修电工6启动运输机运输机反转。运输机间歇运行，链条无负荷。矿井维修钳工7停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌、隔离手柄打到零位。电源指示灯熄灭。矿井维修电工未严格
5、执行停电闭锁上锁挂牌制度可能造成人员伤害。8清理余煤清理机头下余煤。余煤清理干净。矿井维修钳工9清理作业现场清理现场杂物、人员撤出。刮板机上无运行障碍物，无作业人员。矿井维修钳工10填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工2.处理刮板输送机2.1 流程图(40T)链条掉道标准作业流程r并睢修电工处理斜板1货机4(11)陲条樽谟高家开的(准3工尺、材)2Q2J检.作*：环境)1_停机.停电新开能条5一,一)I清理现场)刖海度)9Q试运.I1.井赢工丁弁整修电工填写记录处理利桢送机UOI)条推道作业格余件也修10工2.2流程概述流程名称处理刮板输送机（40
6、T）链条掉道标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、撬棍等；2）准备配件:40吨短链条、连接环、螺栓。1）工具材料齐全可靠：2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境检查作业区域顶板、巷帮支护情况。顶板无离层、无活砰、无磷皮,支护完好，巷帮无裂缝、无片帮。检修负责人顶板、两帮状况差、冒顶、片帮造成人员伤害。3停机、停电D刮板输送机停机；2）刮板输送机开关隔离手柄打到零位、闭锁、上锁、挂停电牌。电源指示灯熄灭。矿井维修电工未严格执
7、行停电闭锁上锁挂牌制度，误送电可能造成人员伤害。4断开链条1）安装液压紧链器，张紧链条，断链处余量充余；2）拆卸掉道链条处连接环螺栓：3）断开链条。D液压紧链器安装可靠；2）放置专用盒内；3）放置稳妥。矿井维修钳工5上道、接链1）把掉道的链条上道归位；2）安装连接环、刮板，紧固螺栓：3）拆卸液压紧链器。1）链条松紧适中：2）链条无扭转，连接环安装正确，螺栓齐全；3）液压紧链器张力释放完全，拆卸紧链器，紧链器放置稳妥。矿井维修钳工6清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工7检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓
8、度达1%时，禁止送电。煤矿安全规程第四百四十二条、第一百七十三条矿井维修电工未检查瓦斯浓度或检查不到位，未及时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。8送电刮板输送机开关摘除停电牌，解锁、隔离手把打到合位，开关指示灯亮执行谁停电谁送电规定。矿井维修电工9试运转启动刮板输送机。设备运转正常，刮板无刮卡、无异响。矿井维修钳工10停机、停电D停止刮板输送机运行；2）刮板输送机开关手把打到零位。断电、闭锁、上锁。矿井维修电工11填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工3.2流程概述流程名称处理刮板输送机（40T）链条断链标准作业流程流程编号流程说明适用范
9、围流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具材料：液压紧链器、扳手、手锤、撬棍等；2）准备配件:40吨链条、连接环、螺栓。1）工具材料齐全可靠：2）规格、型号符合要求，数量充足。矿井维修钳工2检查作业环境检查作业区域顶板支护情况。顶板无离层、无活砰、无磷皮,支护完好，巷帮无裂缝、无片帮。检修负责人顶板、两帮状况差、冒顶、片帮可能造成人员伤害。3停机、停电刮板输送机停机，刮板输送机开关断电、闭锁、上锁、挂停电牌，隔离手柄打到零位。开关电源指示灯熄灭。矿井维修电工未严格执行停电闭锁上锁挂牌制度，误送电可能造成人员伤害
10、。4断开链条1）安装液压紧链器，张紧链条，断链处余量充余；2）拆卸链条两端、对应两端连接环螺栓；3）取出刮板；4）取出已断链条.D放置专用盒内；2）刮板放到合适位置。矿井维修钳工5摆放链条1）选择链条；2）摆放链条。1）长度一致，成对搭配；2）焊缝一侧向上放置。矿井维修钳工6安装新链条1）安装连接环、刮板，紧固螺栓：2）拆卸液压紧链器。D链条松紧适中；2）链条无扭转，螺栓齐全；3）放置稳妥。矿井维修钳工7清理现场D清点回收工器具；2）清理现场卫生。D工器具无遗落；2）现场卫生干净整洁。矿井维修钳工8检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，煤矿安全规程第
11、四百四十二条矿井维修电工未检查瓦斯浓度或检查不到位，未及禁止送电。、第一百七十三条时发现瓦斯浓度超标，造成人员伤害，发生瓦斯事故。9送电刮板输送机开关摘停电牌，解锁、隔离手柄打到合位，开关电源指示灯亮。执行谁停电谁送电规定。矿井维修电工10试运转启动刮板输送机。设备运转正常，刮板无刮卡、无异响。矿井维修钳工11停机、停电D停止刮板输送机运行；2）刮板输送机开关手把打到零位。断电、闭锁、上锁。矿井维修电工12填写记录填写记录。记录填写认真、准确，字迹清晰，内容准确。设备检修记录矿井维修钳工解体零部件清1洗，检杳除果的工IM速机俎装I综采钳工I上演年台)缥栗钳工I67综采钳工保采钳工综采树工大修垂
12、速机作业佑束第TI-页4.2流程概述流程名称大修垂直减速机标准作业流程流程编号流程说明适用范围流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工作1）清理出作业现场；2）吊车、叉车、吊具、手锤、撬棍、电动扳手、组合套筒、铜棒等。吊车、叉车、等大型器具严格检查完好。综采钳工2清除表面煤尘清理减速机表面的浮煤。减速器表面无煤尘。综采钳工按要求佩戴劳动保护。3解体减速机1）拆卸减速器冷却器：2）拆卸减速器上壳；3）拆卸一轴、二轴、三轴、四轴。拆卸的部件按顺序排列。综采钳工严格按吊车、叉车的作业工程作业。4解体零部件清洗、检查1）零部件清洗干净；2）检查齿轮、轴承磨损情况；3）检查密封件。1）对拆下的齿轮和轴承按顺序排列：2）对所需更换的齿轮和轴承规格和型号必须合格、配套；3）密封件合格。综采钳工清洗打磨部件带防护眼镜。5减速机组装1）将四轴、三轴、二轴、一轴依次放入壳体；2）安装减速器上壳，紧固螺栓；3）安装冷却器。1）轴齿、轴承完好合格，安装到位，啮合间隙符合要求；2）接触面平整无划痕、涂
