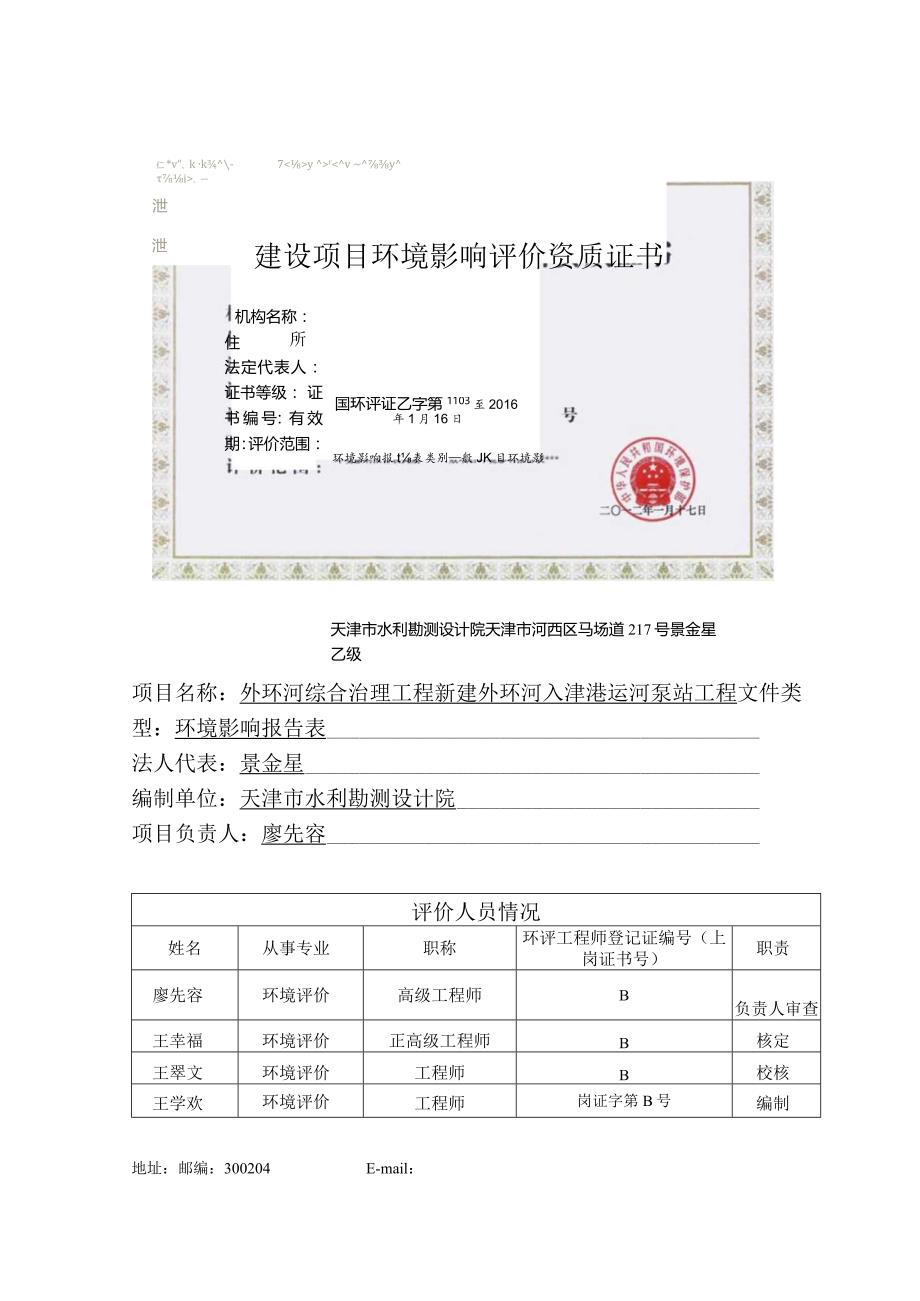

1、外环河综合治理工程新建外环河入津港运河泵站工程环境影响报告表建设单位(盖章):天津水务投资集团有限公司编制单位(盖章):天津市水利勘测设计院编制日期:2015年10月泄泄建设项目环境影响评价资质证书机构名称:住所:环境影响报t表类别般JK目环境影响报告表法定代表人: 证书等级: 证书编号: 有效期: 评价范围:仁 *v“、k k-7y r、一4单. .U*/、隼/人学/ *Z人单/*国环评证乙字第1103 至2016年1月16日天津市水利勘测设计院天津市河西区马场道217号景金星乙级项目名称:外环河综合治理工程新建外环河入津港运河泵站工程文件类型:环境影响报告表法人代表:景金星编制单位:天津市
2、水利勘测设计院项目负责人:廖先容评价人员情况姓名从事专业职称环评工程师登记证编号(上岗证书号)职责廖先容环境评价高级工程师B负责人审查王幸福环境评价正高级工程师B核定王翠文环境评价工程师B校核王学欢环境评价工程师岗证字第B号编制地址:邮编:300204E-mail:电话:022传真:022项目主要参加人员及负责专题姓名负责专题签字廖先容审查王幸福核定苏邑王翠文校核一型q王学欢编制再次登记记录时间有效期限签章4*O),廷至AG年Ji八H延至Ru年2月日延至年月日延至年月日经国家环境保护总局环境影响评价工程师职业资格登记管理办公室审查库先客具备从事环境影响评价及相关业务的能力,准予整记“职业资格证
3、书编号:0003260登记证编号:B11030010700有效期限:2007年12月31日至2010年12月30日所在单位:天津市水利勘测设计院登记类别:农林水利具环境勃响讦价工程基本情况工程名称外环河综合治理工程新建外环河入津港运河泵站工程建设单位天津水务投资集团有限公司法人代表曹野明联系人战伟通讯地址天津市河西区围堤道210号联系电话传真邮政编码300200建设地点西青区津港运河上,外环河与津港运河交口以南约340m处。立项审批部门天津市发改委批准文号津发改农经(2014)590号建设性质新建忖改建扩建口行业类别及代码河湖治理及防洪设施工程建筑E4822占地面积11f1468绿化面积11f
4、IOlO总投资(万元)4294.42其中:环保投资(万元)57.1611不保投奇占总殳资比例1.33%评价经费(万元)预期竣工日期工程内容及规模1、工程建设必要性新建外环河入津港运河泵站工程作为外环河治理工程的组成部分,主要目的为排除外环河西南段(子牙河海河段)的涝水。根据天津市排涝总体规划(20112020年)和天津市排水专项规划修编(20132020年),外环河该段涝水通过外环河收集,分别经子牙河右岸泵站排入子牙河,经海河右堤泵站排入海河,经外环河入津港运河泵站排入津港运河,经外环河入陈台子联通闸排入陈台子排水河。现状外环河存在的主要问题是河道排水能力不足,外环河河道排水能力不足的主要原因
5、是河口外排泵站能力不足。其中子牙河海河段规划入流总量将达到76.01m3s,仅有海河右堤、子牙河右岸2个出口泵站,现状总流量为19s,仅为入流量的1/4,远远不能满足外环河的排水要求。因此,新建外环河入津港运河泵站工程对保证天津中心城区的排涝安全是极为必要的。本工程泵站位于津港运河上,在西青区梨园头村、外环河与津港运河交口以南约340m、紧邻津淄公路西侧。地理位置见图1。图1工程地理位置图2、工程内容及规模本工程建设内容为新建津港运河泵站,建设规模为20m3so根据泵站设计规范(GB50265-2010),确定该泵站规模为中型,工程等级为In等,主要建筑物为3级,次要建筑物为4级,临时建筑物为
6、5级。3、总体布置本泵站为新建泵站,布置在津港运河河道中,其中泵站总占地面积为1468m2o泵站主要建筑物包括进口护砌段、进口渐变段、泵房段、出口渐变段、出口护砌段、配电室及管理房等枢纽建筑物。(1)进口护砌段为防止泵站进水时水流冲刷津港运河河道,需对河底及两岸边坡进行护砌。河道底宽为10.6m,边坡为1:2.5,渠底高程为20m,护砌段长30.0m。河底采用现浇C30钢筋混凝土防护;河道边坡为1:2.5,河坡护砌高程至2.7m,边坡采用现浇C30钢筋混凝土板护砌;边坡护砌顶设C30钢筋混凝土挡墙,墙顶高程为3.5m。(2)进口渐变段进口渐变段长10.0m,河底采用现浇C30钢筋混凝土防护,渠
7、底宽度由10.6m渐变至21.5m,高程由-2.0m渐变至-4.0m;河道两岸为现浇C30钢筋混凝土圆弧翼墙,墙顶高程为3.5m,翼墙底板下设预制混凝土方桩:桩边长0.3m,桩长15.0m;进口护砌段护坡渐变与翼墙迎水面衔接。(3)泵房段泵房段总宽为23.5m,结构采用墩墙式结构,墩墙厚度1.0m,与底板整浇,底板厚度1.2m。自流道层及水泵层采用整体式墩墙结构,顶层采用板、梁结构。泵房段进口处设一道检修门槽,作为日后检修或清淤时使用;其后设回转式清污机作为拦污、清污设备。泵房中下游段分为上下两层:上层为水泵层、下层为自流道层,当开泵排涝时,关闭下层自流闸门,自流道层兼具水泵进水池功能,涝水由
8、上层排出;当河水自流时,开启自流闸门,河水由下层流出。(4)出口渐变段出口渐变段长10.0m,其护砌及连接型式与进口渐变段相同。(5)出口护砌段出口护砌段长30.0m,其护砌型式与进口护砌段相同。(6)配电室及管理房变配电及监控用房建设在厂区北侧,建筑面积23111结构型式为单层砖混结构。值班及服务用房建设在场区南侧,建筑面积69m2,也是单层砖混结构建筑。场区入口位于东侧,与场外原有道路相连接。场区内设有混凝土道路,满足场区内设备安装和运输物资的需要。在管理范围内设置透视围墙围合管理场区。在场区种植易栽易长、具有经济性的乔、灌木,通过不同植株高低的搭配,达到美化环境的效果。4、机电及金属结构
9、泵站选用5台流量为4n?/s的潜水轴流泵,安装方式采用井筒式,5台水泵及流道最终的布置尺寸为23.5x21.0,泵站厂区地面高程3.50m,泵室顶盖板高程4.00m。同时在泵吸水流道的出水侧设置自流闸门。电气设计项目包含泵站的变配电系统、计算机监控系统、视频监视及厂区入侵监测报警系统和电气火灾监控系统等系统的设计。金属结构由进口闸、出口闸等建筑物组成,共设回转式清污机5套、工作闸门5扇及相应启闭设备、埋件等,金属结构总量约为105to在进口闸处设回转式清污机进行机械清污。该处共5孔,单孔宽3.5m,每孔设1台回转式清污机,同时工作桥上设一台带式输送机,输送量40th.清污机控制方式为现地手动控
10、制。出口闸位于泵站出口处,设计为5孔,孔口尺寸为3.5mX3.5m0设5扇工作闸门,闸门设计为潜孔式,操作方式为动水启闭,其止水形式为单向止水,选用3.5mX3.5m平面拱形铸铁闸门,启闭设备选用2X15OkN手电两用螺杆启闭机。启闭机控制方式为现地手动控制。金属设备清单见表1。表1金属设备清单序号名称及规格单位数量1进口闸(5孔)3.5mX3.5m回转式清污机台5清污机埋件t5带式输送机台12出口闸(5孔)3.5mX3.5m平面拱形铸铁闸门套52150kN手电两用螺杆启闭机台55、暖通、消防及给排水(1)采暖通风泵站内需要设置空调的房间有管理用房和控制室,面积较小,空调形式采用分体冷暖空调满
11、足各房间的冷、热需求;厂房的通风采用自然通风与机械通风相结合的方式,排出厂房内热量的同时应满足事故排烟要求,风机型式采用岗位式轴流防暴风机,换气次数按12次/小时设计;厨房设抽油烟机,卫生间设排气扇,其他办公房间均为自然通风。泵站附近没有燃气管道,故厨房的火源只能考虑液化气罐或用电解决。(2)消防本工程建筑物消防设计的范围主要包括电气副厂房(含高、低压配电室和控制室等房间)、管理用房等建筑。各类建筑物火灾危险性分类和耐火等级详见下表2。表2建筑物的火灾危险性分类和耐火等级表序号建筑物火灾危险性分类耐火等级火灾危险等级1电气设备用房高压配电室T二中危险等级低压配电室T二中危险等级控制室丙二严重危
12、险等级2值班用房民用二轻危险等级根据水利水电工程设计防火规范和建筑设计防火规范的要求,变配电及值班用房位于场区西南角,距征地线距离大于5.00m,厂内道路道路宽度均大于4.0m,主要道路内侧转弯半径不小于6.0m。(3)给排水泵站给水主要供给卫生间、食堂、厂区绿化和道路浇洒等,给水水源由附近市政给水管网上接出,并设置计量水表。给水管道材质选用PE管,绿地给水采用洒水栓的形式,洒水栓的布置间距按50m设计。项目排水系统设计采用雨污分流,其中污水系统构筑物包括化粪池、检查井,污水经化粪池和污水处理设备处理后回用;雨水经管网汇集后就近排入附近河道。6、施工组织设计(1)施工条件工程施工所需砂子、石子
13、、块石等天然材料均由天津市区或周边城区市场购买,汽车运至现场,所购石料质量需满足工程需求。水泥、钢筋、钢材等建筑材料可在天津市场当地购买。工程所需填筑土料采用主体工程开挖土方不足土方采用外购土方。施工期内施工及生活用水采用附近自来水管道引接。施工用电主要采用现有网电线路引接,辅以柴油发电机自发供应。施工通讯利用对讲机、手机等移动通讯网络。(2)施工导流本工程为新建泵站工程,结合主体工程施工方案,为保证施工期内干场作业,需在津港运河泵站上下游河道内修建临时挡水建筑物。本工程分别在泵站上下游河道搭建临时横向围堰,施工临时围堰采用均质土围堰型式。施工围堰挡水水位为2.0m,安全加高均为0.5m,泵站
