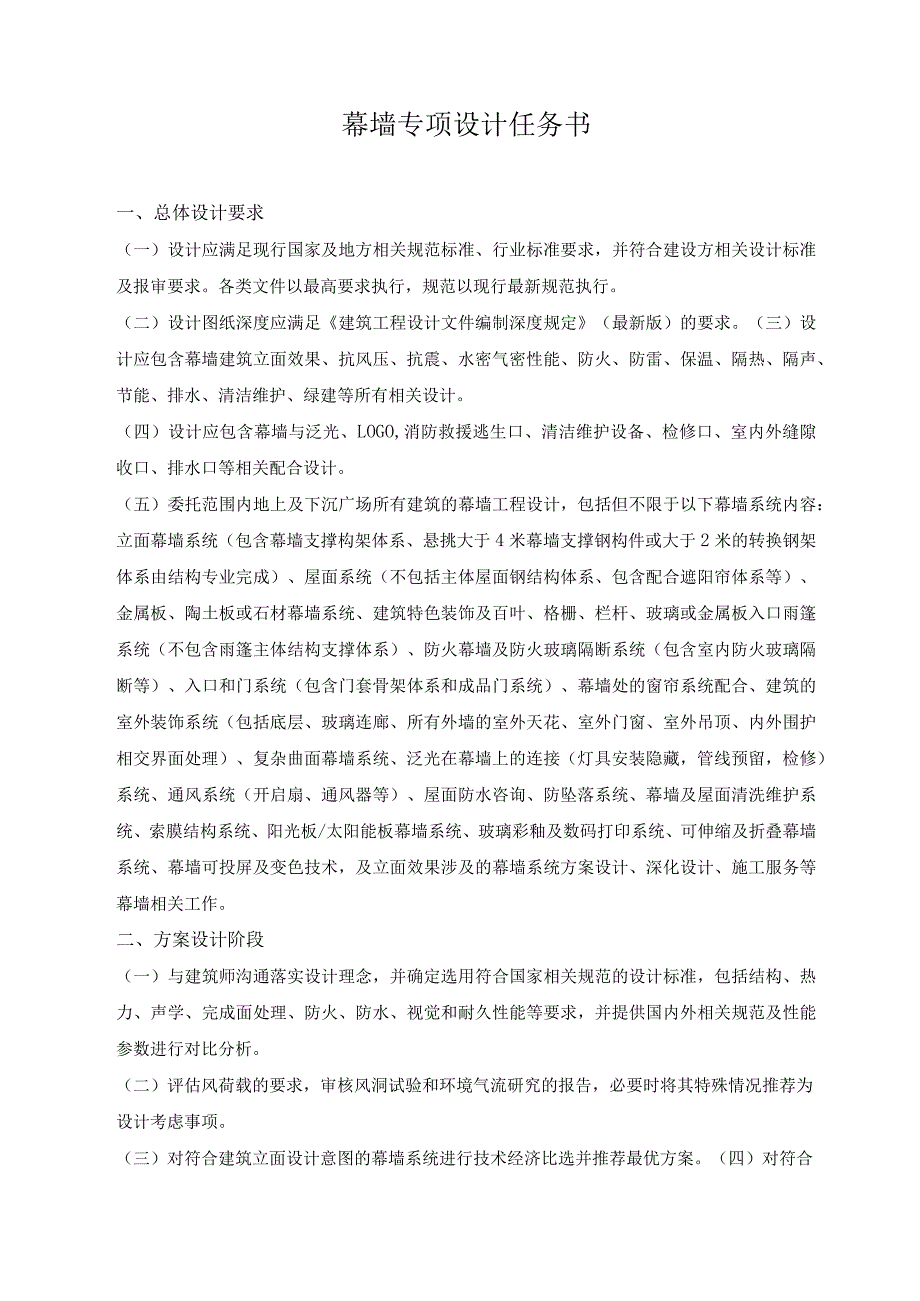

1、幕墙专项设计任务书一、总体设计要求（一）设计应满足现行国家及地方相关规范标准、行业标准要求，并符合建设方相关设计标准及报审要求。各类文件以最高要求执行，规范以现行最新规范执行。（二）设计图纸深度应满足建筑工程设计文件编制深度规定（最新版）的要求。（三）设计应包含幕墙建筑立面效果、抗风压、抗震、水密气密性能、防火、防雷、保温、隔热、隔声、节能、排水、清洁维护、绿建等所有相关设计。（四）设计应包含幕墙与泛光、LOGO,消防救援逃生口、清洁维护设备、检修口、室内外缝隙收口、排水口等相关配合设计。（五）委托范围内地上及下沉广场所有建筑的幕墙工程设计，包括但不限于以下幕墙系统内容：立面幕墙系统（包含幕墙
2、支撑构架体系、悬挑大于4米幕墙支撑钢构件或大于2米的转换钢架体系由结构专业完成）、屋面系统（不包括主体屋面钢结构体系、包含配合遮阳帘体系等）、金属板、陶土板或石材幕墙系统、建筑特色装饰及百叶、格栅、栏杆、玻璃或金属板入口雨篷系统（不包含雨篷主体结构支撑体系）、防火幕墙及防火玻璃隔断系统（包含室内防火玻璃隔断等）、入口和门系统（包含门套骨架体系和成品门系统）、幕墙处的窗帘系统配合、建筑的室外装饰系统（包括底层、玻璃连廊、所有外墙的室外天花、室外门窗、室外吊顶、内外围护相交界面处理）、复杂曲面幕墙系统、泛光在幕墙上的连接（灯具安装隐藏，管线预留，检修）系统、通风系统（开启扇、通风器等）、屋面防水咨
3、询、防坠落系统、幕墙及屋面清洗维护系统、索膜结构系统、阳光板/太阳能板幕墙系统、玻璃彩釉及数码打印系统、可伸缩及折叠幕墙系统、幕墙可投屏及变色技术，及立面效果涉及的幕墙系统方案设计、深化设计、施工服务等幕墙相关工作。二、方案设计阶段（一）与建筑师沟通落实设计理念，并确定选用符合国家相关规范的设计标准，包括结构、热力、声学、完成面处理、防火、防水、视觉和耐久性能等要求，并提供国内外相关规范及性能参数进行对比分析。（二）评估风荷载的要求，审核风洞试验和环境气流研究的报告，必要时将其特殊情况推荐为设计考虑事项。（三）对符合建筑立面设计意图的幕墙系统进行技术经济比选并推荐最优方案。（四）对符合建筑立面

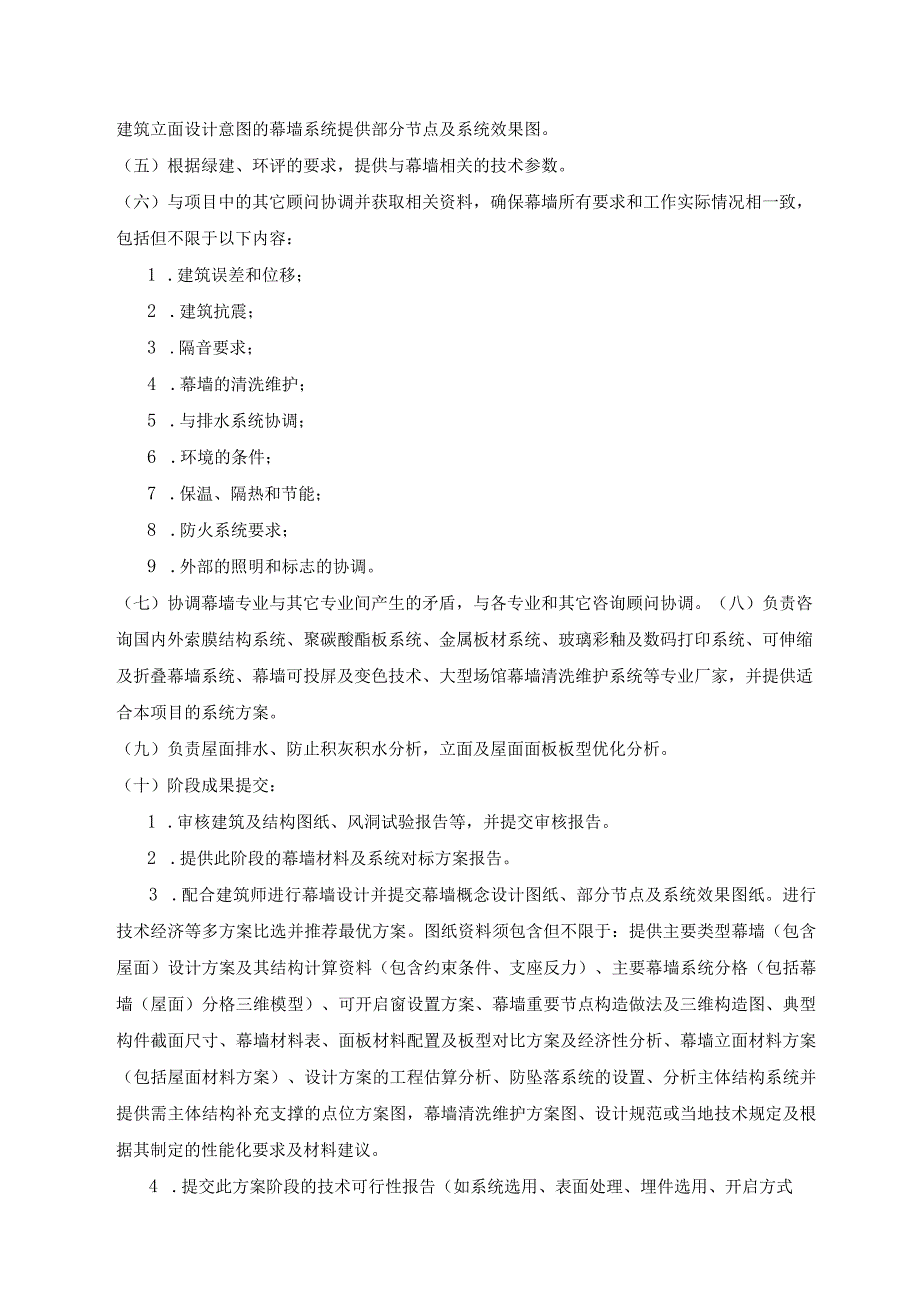

4、设计意图的幕墙系统提供部分节点及系统效果图。（五）根据绿建、环评的要求，提供与幕墙相关的技术参数。（六）与项目中的其它顾问协调并获取相关资料，确保幕墙所有要求和工作实际情况相一致，包括但不限于以下内容：1 .建筑误差和位移；2 .建筑抗震；3 .隔音要求；4 .幕墙的清洗维护；5 .与排水系统协调；6 .环境的条件；7 .保温、隔热和节能；8 .防火系统要求；9 .外部的照明和标志的协调。（七）协调幕墙专业与其它专业间产生的矛盾，与各专业和其它咨询顾问协调。（八）负责咨询国内外索膜结构系统、聚碳酸酯板系统、金属板材系统、玻璃彩釉及数码打印系统、可伸缩及折叠幕墙系统、幕墙可投屏及变色技术、大型场
5、馆幕墙清洗维护系统等专业厂家，并提供适合本项目的系统方案。（九）负责屋面排水、防止积灰积水分析，立面及屋面面板板型优化分析。（十）阶段成果提交：1 .审核建筑及结构图纸、风洞试验报告等，并提交审核报告。2 .提供此阶段的幕墙材料及系统对标方案报告。3 .配合建筑师进行幕墙设计并提交幕墙概念设计图纸、部分节点及系统效果图纸。进行技术经济等多方案比选并推荐最优方案。图纸资料须包含但不限于：提供主要类型幕墙（包含屋面）设计方案及其结构计算资料（包含约束条件、支座反力）、主要幕墙系统分格（包括幕墙（屋面）分格三维模型）、可开启窗设置方案、幕墙重要节点构造做法及三维构造图、典型构件截面尺寸、幕墙材料表、

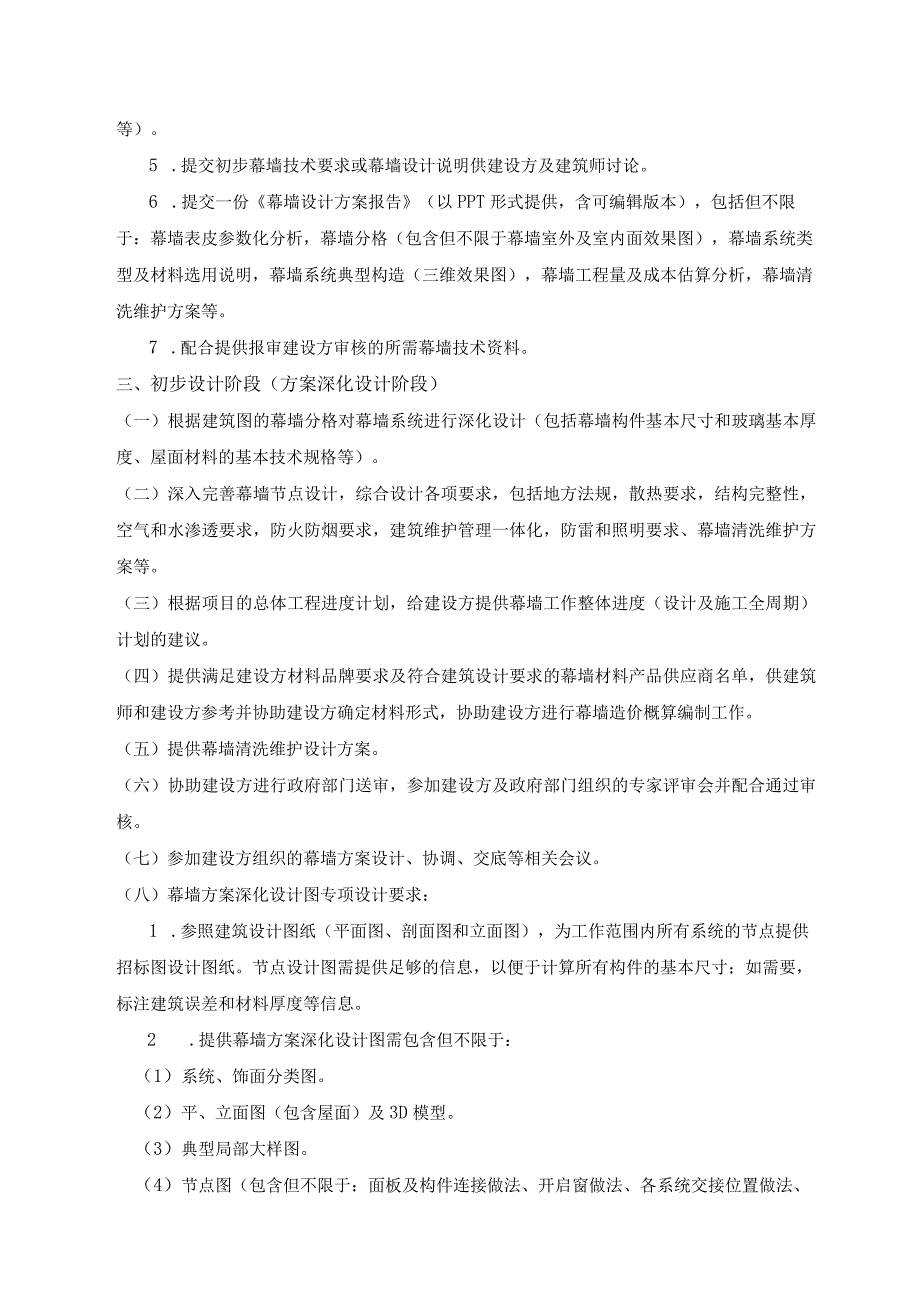

6、面板材料配置及板型对比方案及经济性分析、幕墙立面材料方案（包括屋面材料方案）、设计方案的工程估算分析、防坠落系统的设置、分析主体结构系统并提供需主体结构补充支撑的点位方案图，幕墙清洗维护方案图、设计规范或当地技术规定及根据其制定的性能化要求及材料建议。4 .提交此方案阶段的技术可行性报告（如系统选用、表面处理、埋件选用、开启方式等）。5 .提交初步幕墙技术要求或幕墙设计说明供建设方及建筑师讨论。6 .提交一份幕墙设计方案报告（以PPT形式提供，含可编辑版本），包括但不限于：幕墙表皮参数化分析，幕墙分格（包含但不限于幕墙室外及室内面效果图），幕墙系统类型及材料选用说明，幕墙系统典型构造（三维效果
7、图），幕墙工程量及成本估算分析，幕墙清洗维护方案等。7 .配合提供报审建设方审核的所需幕墙技术资料。三、初步设计阶段（方案深化设计阶段）（一）根据建筑图的幕墙分格对幕墙系统进行深化设计（包括幕墙构件基本尺寸和玻璃基本厚度、屋面材料的基本技术规格等）。（二）深入完善幕墙节点设计，综合设计各项要求，包括地方法规，散热要求，结构完整性，空气和水渗透要求，防火防烟要求，建筑维护管理一体化，防雷和照明要求、幕墙清洗维护方案等。（三）根据项目的总体工程进度计划，给建设方提供幕墙工作整体进度（设计及施工全周期）计划的建议。（四）提供满足建设方材料品牌要求及符合建筑设计要求的幕墙材料产品供应商名单，供建筑师和
8、建设方参考并协助建设方确定材料形式，协助建设方进行幕墙造价概算编制工作。（五）提供幕墙清洗维护设计方案。（六）协助建设方进行政府部门送审，参加建设方及政府部门组织的专家评审会并配合通过审核。（七）参加建设方组织的幕墙方案设计、协调、交底等相关会议。（八）幕墙方案深化设计图专项设计要求：1 .参照建筑设计图纸（平面图、剖面图和立面图），为工作范围内所有系统的节点提供招标图设计图纸。节点设计图需提供足够的信息，以便于计算所有构件的基本尺寸；如需要，标注建筑误差和材料厚度等信息。2 .提供幕墙方案深化设计图需包含但不限于：（1）系统、饰面分类图。（2）平、立面图（包含屋面）及3D模型。（3）典型局部
9、大样图。（4）节点图（包含但不限于：面板及构件连接做法、开启窗做法、各系统交接位置做法、泛光照明节点、LOGO标识系统配合节点、防坠落系统节点、检修系统节点、雨篷、排水系统、集水沟及落水管定位大样及节点、消防救援窗/逃生口节点、检修口节点、室内外缝隙收口节点、伸缩缝节点及三维构造节点，幕墙清洗维护专项节点等）。（5）型材截面图。（6）防火、防雷、防水密封、保温、隔音等节点。（7）埋件加工图（槽式埋件需提供相关技术、计算资料）。（8）结构计算书。（要求：结构计算应满足国家规范要求，计算软件建议采用行业认可软件，如结构计算软件SAP、ANSYS,3D3S等，节能计算软件THERM、WlNDOW、M
10、QMC等）。（9）设计说明：包含但不限于幕墙设计、材料、安装、性能（包含但不限于：气密、水密、抗风压、平面位移、热工、隔音、抗冲击等）、测试（采用国标与美标结合形式）、维护清洗方案等，且对幕墙材料、性能、测试、制造、组装、运输、安装、竣工及清洁维护提供质量保证要求和条款。（10）幕墙方案深化设计图应清晰明确幕墙与与各专业的工作界面划分，包含但不限于：泛光照明、室外LOGO标识、主体结构（防水交接，二次钢结构等）、暖通、机电、内装、景观园林、土建防雷等。（Il）幕墙方案深化设计图须包括以PDF格式及CAD、3dm等格式提交的图纸、PDF格式的结构计算书和节能计算书。（九）阶段成果提交:1 .提供
11、幕墙深化设计图。2 .根据建筑扩初设计图纸进行优化设计，同时提交幕墙设计节点图。3 .提供幕墙系统设计的工程概算分析及技术规范纲要。4 .提供幕墙结构设计要求，以及典型幕墙系统对主体结构的反力情况。5 .提供符合建设方材料品牌要求及本工程设计和施工要求所需的材料承包商名单（供建设方审核）。6 .配合提供报审审核的所需幕墙技术资料。四、施工图深化设计阶段（一）根据主体施工图、建设方和政府部门（如有）审核通过的幕墙方案及建设方要求进行幕墙施工图（含清洗维护专项）完成深化设计相关工作。（二）完成幕墙深化设计施工图，并配合通过建设方相关部门（含技术、营运等）和经建设方认可的第三方图纸审查单位审核，且并
12、不能免除施工图深化设计方的责任。（三）配合参加图纸会审、校审意见交底等设计会议。（四）配合主体设计及建设方要求完成设计变更的设计，报审，交底等设计工作。如涉及幕墙系统调整，需配合咨询第三方图纸审查单位及相关设计变更图纸的报审、报备工作。（五）配合视觉样板评审结果对幕墙施工深化设计图进行调整并完成相关报审工作。（六）幕墙深化设计施工图专项设计要求：7 .幕墙深化设计施工图包含但不限于：（1）设计说明：工程概况：应包括工程名称、工程建设单位、建筑设计单位、建设监理单位（如确定）、幕墙设计顾问单位（如有）、建筑幕墙施工单位、主体结构形式及结构设计使用年限、幕墙面积及幕墙结构设计使用年限等。设计依据。
13、主要荷载（作用）取值。主要材料。主要设计指标。幕墙结构形式描述，相关设备对幕墙的使用要求。预埋件或后置埋件要求。设计对施工工艺的要求。幕墙使用及维护要求。（2）平面图：各楼层幕墙平面布置图，含吊顶平面图及屋面压顶平面图等。各楼层埋件平面布置图。各楼层防雷平面布置图。（3）立面图： 至少提供4个方向立面，可采用立面展开图表示。 各立面防雷立面布置图。（4）剖面图：至少12个整体剖面。提供完整的墙身剖面详图。（5）局部大样图：提供典型局部大样图、特殊或重点位置（如花瓣）局部大样图、主入口局部大样图、雨篷大样图、采光顶大样图、门窗表、重要装饰线条布置详图、涉及泛光照明及LoGO等部位局部大样图等。（
14、6）节点详图：包含不限于各类幕墙系统节点构造、幕墙与主体结构连接的节点详图，不同幕墙类型的交接处的节点详图，上下收口、阴阳转角处节点详图，开启窗、百叶窗的节点详图，幕墙防火、防水、保温、防雷节点详图，变形缝构造节点详图，泛光照明安装和穿线节点、LOGO深化设计及与相关节点、航空障碍灯支撑和穿线节点、有声学要求的相关细部构造节点、与清洗维护设备配合、空调机位、避难层、重要饰线等节点详图。复杂部位宜以三维图补充表达构造细部。2.幕墙深化设计施工图配套计算书。（1）幕墙计算书包含结构计算书两部分。（2）计算书结果应直观明确，且应注明满足规范各项限值的情况。（3）计算书中应有简要工程概况，简要描述需计
15、算内容以及计算单元的选取依据，并据施工图提供计算单元示意图、计算简图、截面图等附图。（4）计算书尽量采用计算软件进行分析计算，以缩减计算书的篇幅。应注明计算程序的名称、版本号等信息，必要时需提供计算模型以供审核。（5）结构计算书应校审，并由设计、校对、审核人（必要时包括审定人）在计算书封面上签字（同时含书面签名及手签），并加盖单位公章，以作为技术文件进行审查和归档。（七）阶段成果提交：1 .提供的幕墙深化设计施工图。2 .提供满足报审的幕墙施工深化设计图纸资料。3 .配合提供报审所需幕墙技术资料。五、性能试验阶段（一）根据国家规范标准、建设方和政府部门（如有）审核通过的幕墙方案、幕墙深化设计施工图完成幕墙性能试验施工图，并报建设方相关部门、经建设方认可的性能测试实验室及政府相关部门审核通过。（二）模拟性能测试采用国标与美标结合形式，具体包括但不限于立面幕墙及屋面幕墙的以下测试：1 .静态水渗透测试。2 .动态水密试验。3 .结构测试。4 .平面内变形试验。5 .位移试验。6 .吊船（幕墙受力）试验。7 .气密性能试验。8 .地震一如有需要结构工程师将会提供专业意见。9 .老化测试（如需要）。10 .抗爆炸测试（如需要）。11 .温度变形测试（如需要）。12 .消防逃生口的玻璃敲击测试（
