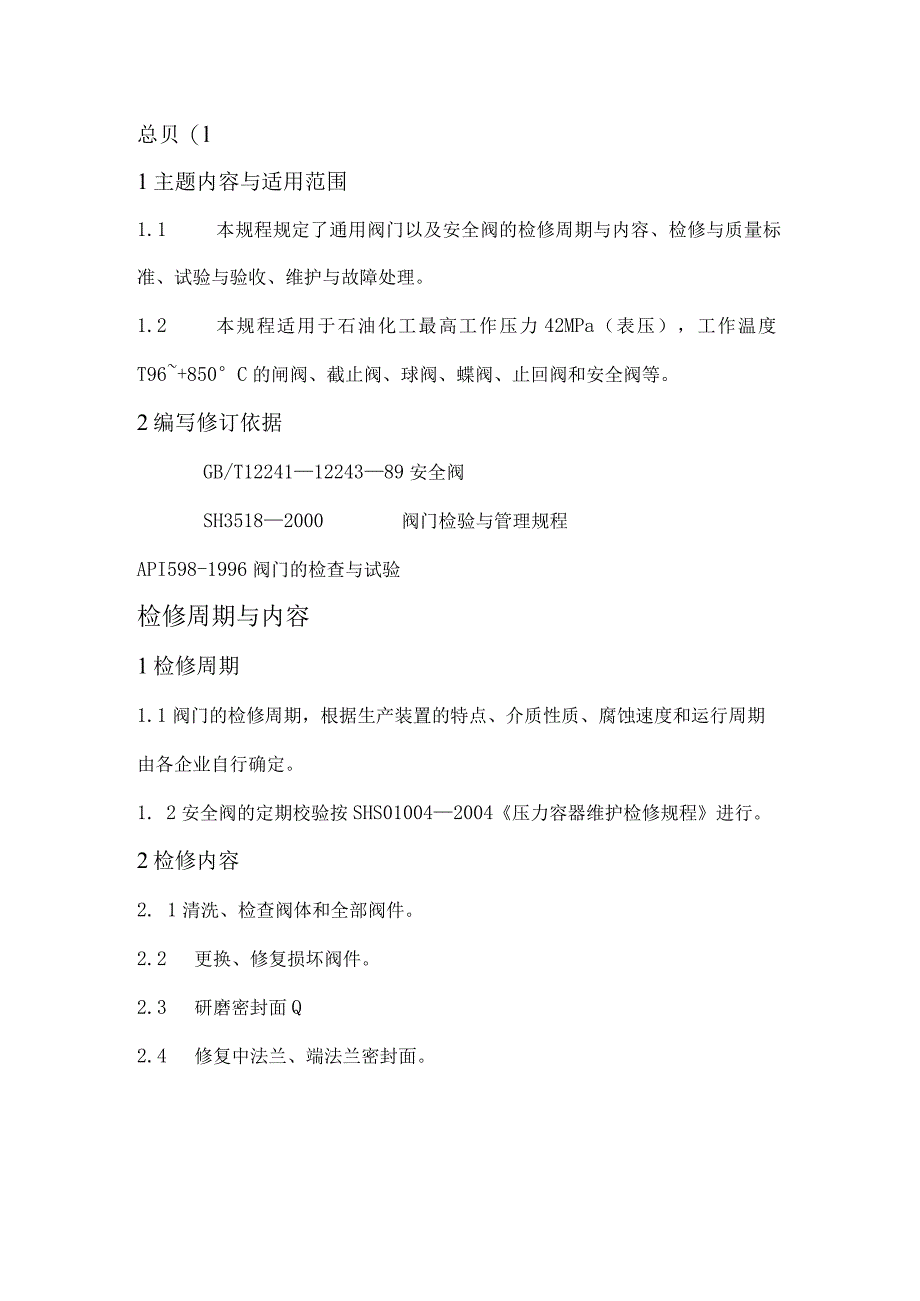

1、总贝（l1主题内容与适用范围1.1 本规程规定了通用阀门以及安全阀的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。1.2 本规程适用于石油化工最高工作压力42MPa（表压），工作温度T96+850C的闸阀、截止阀、球阀、蝶阀、止回阀和安全阀等。2编写修订依据GB/T122411224389安全阀SH35182000阀门检验与管理规程API598-1996阀门的检查与试验检修周期与内容1检修周期1.1阀门的检修周期，根据生产装置的特点、介质性质、腐蚀速度和运行周期由各企业自行确定。1. 2安全阀的定期校验按SHS010042004压力容器维护检修规程进行。2检修内容2. 1清洗、检

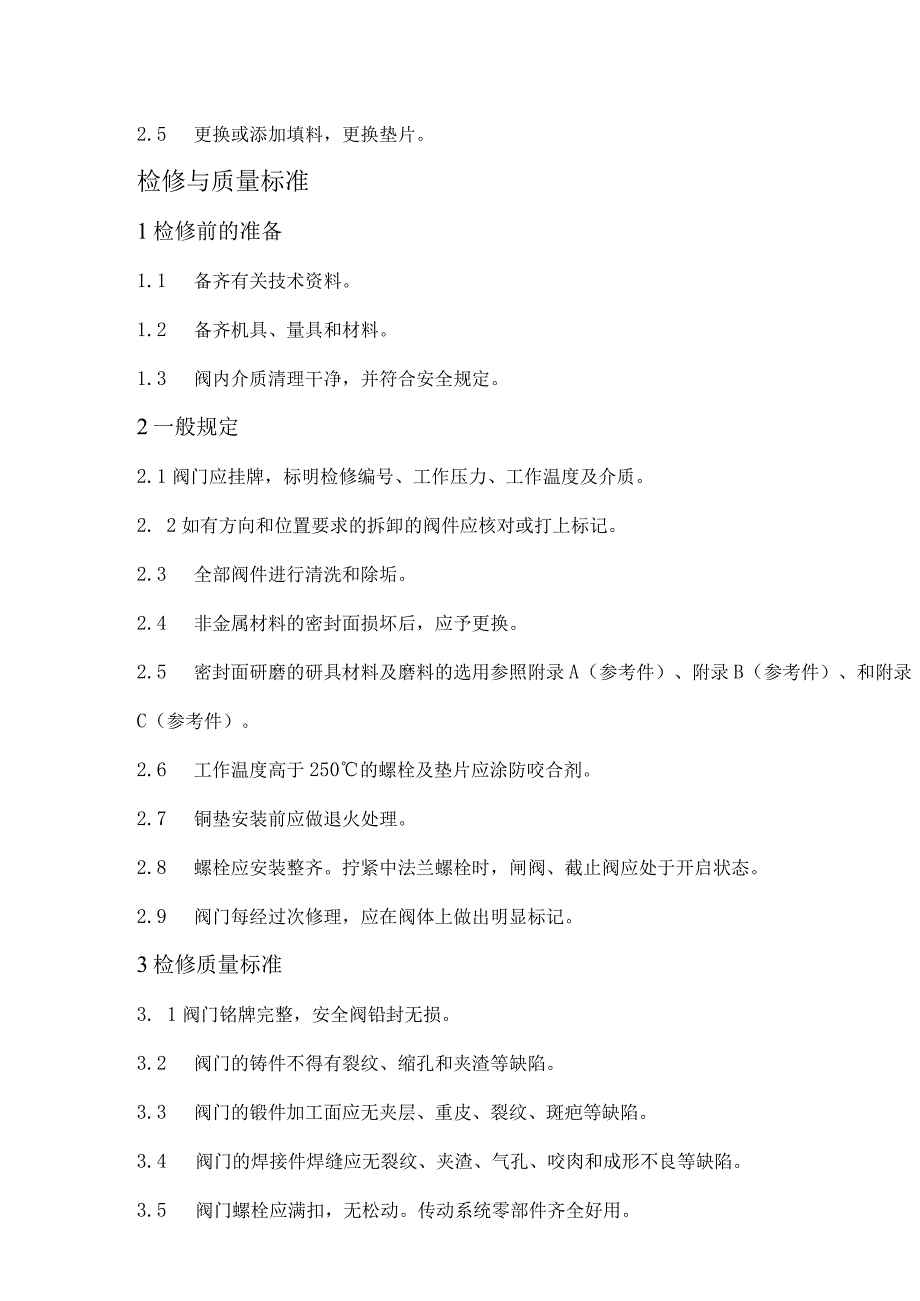

2、查阀体和全部阀件。2.2 更换、修复损坏阀件。2.3 研磨密封面Q2.4 修复中法兰、端法兰密封面。2.5 更换或添加填料，更换垫片。检修与质量标准1检修前的准备1.1 备齐有关技术资料。1.2 备齐机具、量具和材料。1.3 阀内介质清理干净，并符合安全规定。2一般规定2.1阀门应挂牌，标明检修编号、工作压力、工作温度及介质。2. 2如有方向和位置要求的拆卸的阀件应核对或打上标记。2.3 全部阀件进行清洗和除垢。2.4 非金属材料的密封面损坏后，应予更换。2.5 密封面研磨的研具材料及磨料的选用参照附录A（参考件）、附录B（参考件）、和附录C（参考件）。2.6 工作温度高于250的螺栓及垫片应

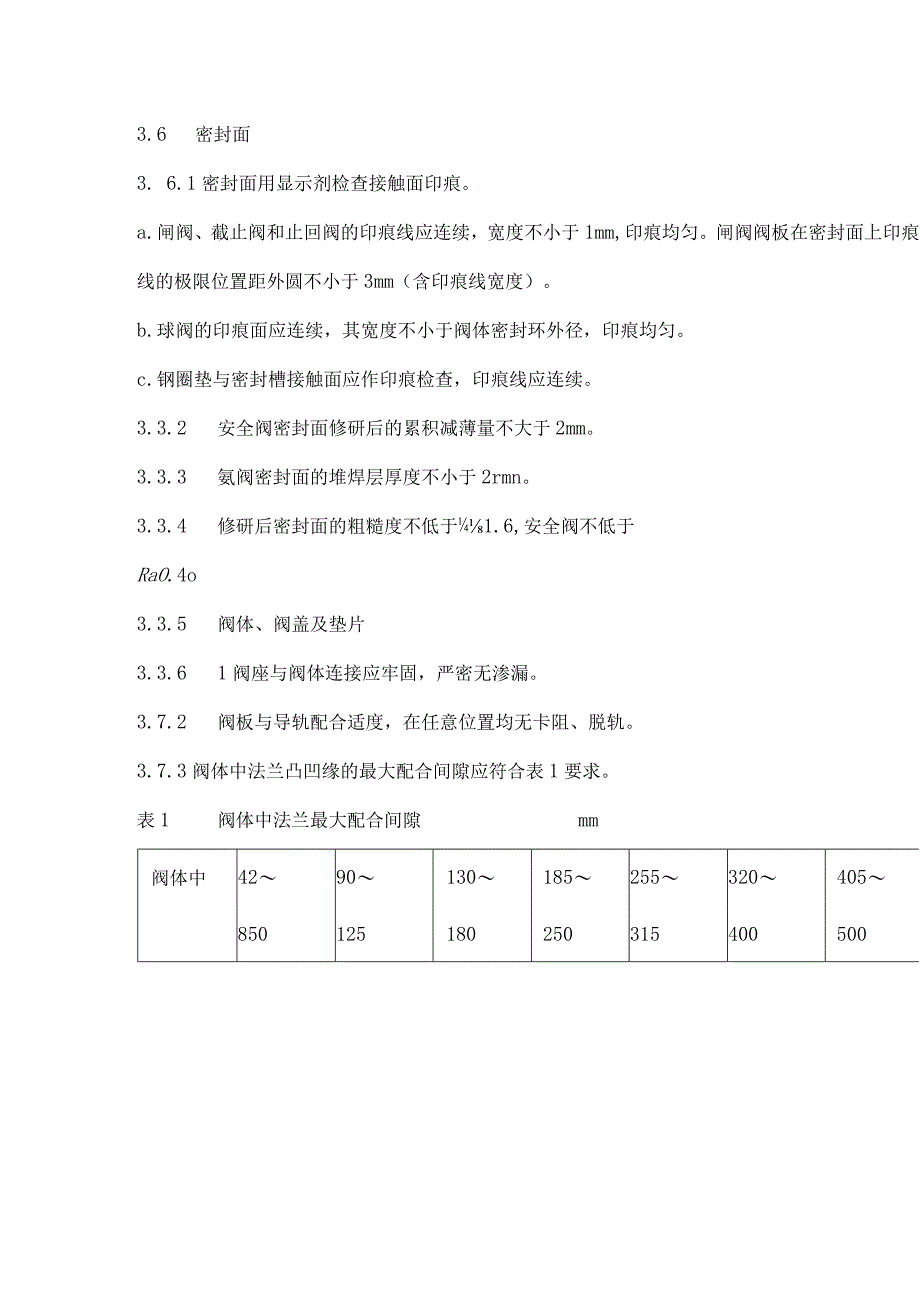

3、涂防咬合剂。2.7 铜垫安装前应做退火处理。2.8 螺栓应安装整齐。拧紧中法兰螺栓时，闸阀、截止阀应处于开启状态。2.9 阀门每经过次修理，应在阀体上做出明显标记。3检修质量标准3. 1阀门铭牌完整，安全阀铅封无损。3.2 阀门的铸件不得有裂纹、缩孔和夹渣等缺陷。3.3 阀门的锻件加工面应无夹层、重皮、裂纹、斑疤等缺陷。3.4 阀门的焊接件焊缝应无裂纹、夹渣、气孔、咬肉和成形不良等缺陷。3.5 阀门螺栓应满扣，无松动。传动系统零部件齐全好用。3.6 密封面3. 6.1密封面用显示剂检查接触面印痕。a.闸阀、截止阀和止回阀的印痕线应连续，宽度不小于1mm,印痕均匀。闸阀阀板在密封面上印痕线的极限
4、位置距外圆不小于3mm（含印痕线宽度）。b.球阀的印痕面应连续，其宽度不小于阀体密封环外径，印痕均匀。c.钢圈垫与密封槽接触面应作印痕检查，印痕线应连续。3.3.2 安全阀密封面修研后的累积减薄量不大于2mm。3.3.3 氨阀密封面的堆焊层厚度不小于2rmn。3.3.4 修研后密封面的粗糙度不低于1.6,安全阀不低于RaO.4o3.3.5 阀体、阀盖及垫片3.3.6 1阀座与阀体连接应牢固，严密无渗漏。3.7.2 阀板与导轨配合适度，在任意位置均无卡阻、脱轨。3.7.3阀体中法兰凸凹缘的最大配合间隙应符合表1要求。表1阀体中法兰最大配合间隙mm阀体中4290130185255320405850
5、125180250315400500法兰直径最大间隙0.400.450.500.550.650.750.803.7.4 法兰密封面洁净无划伤。3.7.5 有拧紧力矩要求的螺栓，应按规定的力矩拧紧，拧紧力矩误差不应大于5%。3.7.6 7.6填料压盖、填料底套与填料函孔的最大配合间隙应符合表2要求。表2填料压盖、底套与填料函孔最大配合间隙mm填料函孔直径222628343644487075-106122最大间隙0.200.250.270.300.350.403.7.7填料压盖内径与阀杆的最大配合间隙应符合表3要求。表3填料压盖内径与阀杆的最大配合间隙mm阀杆直径14161822242832505
6、58090最大间隙1.001.201.401.501.802.203.7.8填料压盖无损坏、变形。3.8启闭件3.8. 1阀杆与启闭件的连接牢靠、不脱落。3.8.2阀杆端部与阀板的连接在阀门关闭时，阀板与阀体应对中。3.9阀杆3.9. 1阀杆表面应无凹坑、刮痕和轴向沟纹。表面粗糙度为RaX.603.9.2 阀杆全长直线度公差值应符合表4要求。表4阀杆全长直线度公差值mm阀杆全长L500500-10001000直线度公差值0.300.450.603.9.3 阀杆圆度公差值应符合表5要求。表5阀杆圆度公差值mm阀杆直径圆度公差值阀杆直径圆度公差值300.0950600.1530500.12600.
7、183.9.4 阀杆梯形螺纹和上密封锥面的轴线与阀杆轴线的同轴度公差值应符合表6要求表6同轴度公差值mm阀杆全长L500500-10001000同轴度公差值0.150.300.453.9.5阀杆头部不应有凹陷和变形。3.9.6安全阀阀杆端部球面应圆滑。3.9.7安全阀弹簧表面无裂纹，弹簧两端支撑平面与轴线应垂直。3.10阀杆螺母3.10.1阀杆螺母的外径与支架孔的最大配合间隙应符合表7要求。表7阀杆螺母外径与支架孔的最大配合间隙mm阀杆螺母外径3550558080最大配合间隙0.250.300.353.10.2手轮、轴承压盖均不得松动。3.11填料密封3.11.1填料对口要切成30。斜角，相邻
8、两圈填料的对口错开120,并应逐道压紧。3.11.2填料压好后，填料压盖压入填料箱不小于2mm,外漏部分不小于填料压盖可压入高度的2/3o3.11.3填料装好后，阀杆的转动和升降应灵活、无卡阻、无泄漏。3.11.4填料的选用参照附录D（参考件）。3.12阀门的组装3.12.1当阀板达到关闭位置时，平行式双闸板阀门的撑开机构应能迅速撑开，使其与阀体密封面吻合。工作时，双闸板不得分离和脱落。3.12.2安全阀阀体中法兰与导向套的配合应对中。3.12.3指示机构和限位机构应定位准确。3.12.4驱动机构的安装应灵活好用，并符合有关技术要求。试验与验收1 一般要求1.1 阀门在安装前应按相应规范确定的
9、检查数量进行壳体压力试验和密封试验，具有上密封结构的阀门，还应进行上密封试验。1.2 对于壳体压力试验、上密封试验和高压密封试验，试验介质可选择空气、惰性气体、煤油、水或粘度不高于水的非腐蚀性液体，低压密封试验介质可选择空气或惰性气体。1.3 用水做试验介质时，允许添加防锈剂。奥氏体不锈钢阀门试验时，水中氯化物含量不得超过25mgL0无特殊规定时，试验介质的温度宜为550。1.4 阀门试验前，应除去密封面上的油漆和污物，严禁在密封面上涂抹防渗漏的油脂。1. 5装有旁通阀的阀门，旁通阀也应进行壳体压力试验和密封试验。1.6试验介质为液体时，应排尽阀门内的空气，阀门试验完毕,应及时排除阀门内的积液
10、。2阀门壳体压力试验2. 1阀门壳体压力试验的试验压力应为阀门公称压力的1.5倍。2.2阀门壳体压力试验最短保压时间应为5mi11o如果试验介质为液体，壳体外表面不得有液滴或潮湿现象，阀体与阀体衬里、阀体与阀盖结合处不得有泄漏；如果试验介质为气体，则应按规定的检漏方法检验，不得有泄漏现象。2. 3夹套阀门的夹套部分应以1.5倍的工作压力进行压力试验。2.4公称压力小于IMPa,且公称通径大于或等于600mm的闸阀，壳体压力试验可不单独进行，可在管道系统试验中进行。3阀门密封试验3. 1阀门密封试验包括上密封试验、高压密封试验和低压密封试验。密封试验必须在壳体压力试验合格后进行。3.2 阀门密封
11、试验项目应根据直径和压力按规定进行选取。3.3 .1公称通径小于或等于100mrn,公称压力小于或等于25.0MPa及公称通径大于或等于125mm,公称压力小于或等于10.OMPa的阀门应按表8选取试验项目。表8阀门密封试验项目（1）试验名称阀门类型闸阀截止阀旋塞阀止回阀浮动式球阔蝶阀及固定式球阀上密封需要需要不适用不适用不适用不适用低压密封需要供选需要备选需要需要高压密封供选需要供选需要供选供选 除波纹管密封阀门外，所有具有上密封性能的阀门都应进行上密封试验。 对润滑旋塞阀来说，进行高压密封试验是强制性的，低压密封试验是可选择的。 对止回阀，可用低压密封试验代替高压番封试验。 弹性密封阀门经
12、高压密封试验后，可能降低其在低压工况的密封性能。 对于动力驱动的介质阀，高压挤封试验应按确定动力驱动装置规格时设计压差的Ll倍进行。3.2.2公称通径小于或等于100mm公称压力大于25.OMPa及公称通径大于或等于125mm,公称压力大于10.OMPa的阀们应按表9选取试验项目。表9阀门密封试验项目（二）试验名称阀门类型闸阀截止阀旋塞阀止回阀浮动式球阀蝶阀及固定式球阀上密封需要需要不适用不适用不适用不适用低压密封供选供选供透备选需要供选高压密封需要需要需要需要供选需要 除波纹管密封阀门外，所有具有上密封性能的阀门都应进行上密封试验。 对止回阀，可用低压密封试验代替高压密封试验。 弹性密封阀门
13、经高压密封试验后，可能阵低其在低压工况的密封性能。 对于动力驱动的介质阀，高压密封试验应按确定动力驱动装置规格时设计压差的Ll倍进行。3.3 阀门高压密封试验和上密封试验的试验压力为阀门公称压力的LI倍，低压密封试验压力为O.6MPa,保压时间见表10,以密封面不漏为合格。表10密封试验保压时间公称通径/mm保压时间/s上密封试验高压密封和低压密封止回阀其他阀门5015601565150606060200-300606012023501201201203.4 公称压力小于IMPa,且公称通径大于或等于600mm的闸阀可不单独进行密封试验，宜用色印方法对闸板密封副进行检查，结合面连续为合格。3.
14、5 上密封试验的基本步骤为：封闭阀门进、出口，松开填料压盖，将阀门打开并使上密封关闭，向腔内充满试验介质，逐渐加压到试验压力，达到保压时间后，无渗漏为合格。3.6 进行密封实验时，应向处于关闭状态的被监测密封副的一侧腔体充满试验介质，并逐渐加压到试验压力，达到规定保压时间后，在该密封副的另一侧，目测渗漏情况。引入介质和施加压力的方向应符合下列规定：3. 6.1规定了介质流向的阀门，如截止阀等应按规定介质流通方向引入介质和施加压力（止回阀除外）；3.6.2没有规定介质流向的阀门，如闸阀、球阀、旋塞阀和蝶阀，应分别沿末端引入介质和施加压力；3.6.3有两个密封副的阀门也可以向两个密封副之间的体腔内引入介质和施加压力；3.6.4止回阀应沿使阀瓣关闭的方向引入介质和施加压力。4安全阀调整压力（开启压力）试验4. 1安
