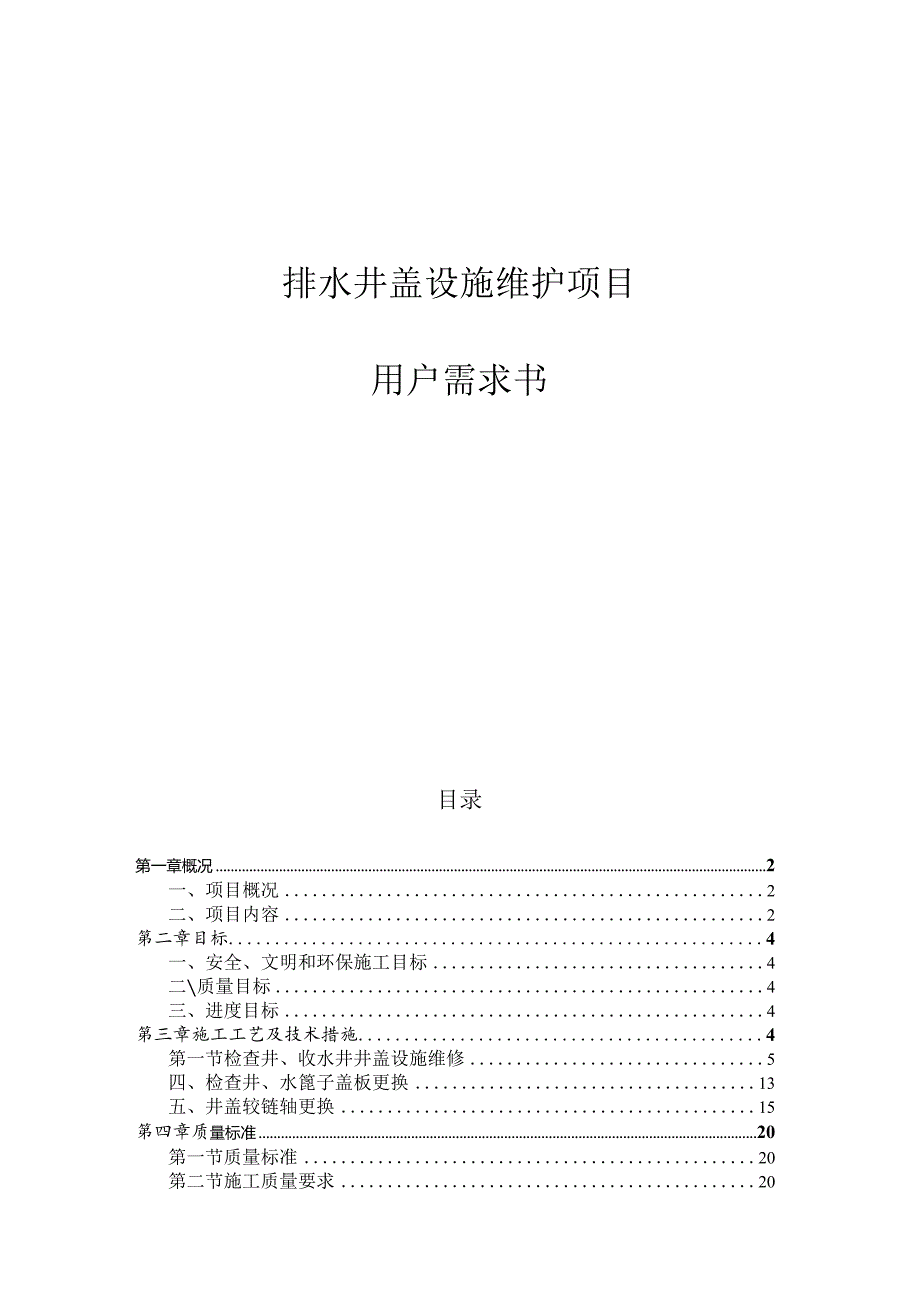

1、排水井盖设施维护项目用户需求书目录第一章概况2一、项目概况2二、项目内容2第二章目标4一、安全、文明和环保施工目标4二质量目标4三、进度目标4第三章施工工艺及技术措施4第一节检查井、收水井井盖设施维修5四、检查井、水篦子盖板更换13五、井盖较链轴更换15第四章质量标准20第一节质量标准20第二节施工质量要求20第五章地面交通维护及施工围蔽22第六章经招标人确认样式井盖参数及技术要求23一、雨水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）及调节环23二、雨水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）及预制钢筋混凝土井圈25三、污水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）及
2、调节环28四、污水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）及预制钢筋混凝土井圈30五、污水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）33六、雨水检查井球墨铸铁可调式防沉降井盖（经招标人确认样式）35七、球墨铸铁平入式收水井算子（经招标人确认样式）及调节环37八、球墨铸铁平入式收水井算子（经招标人确认样式）及底座38九、球墨铸铁平入式收水井算子（经招标人确认样式）38第七章井盖设施安装及过程记录要求39一、可调式防沉降井盖的安装步骤及拍照上传系统要求39二、防沉降平入式雨水算子的安装步骤及拍照上传系统要求40第一章概况一、项目概况项目名称：排水井盖设施维护项目工程地点：工程概况

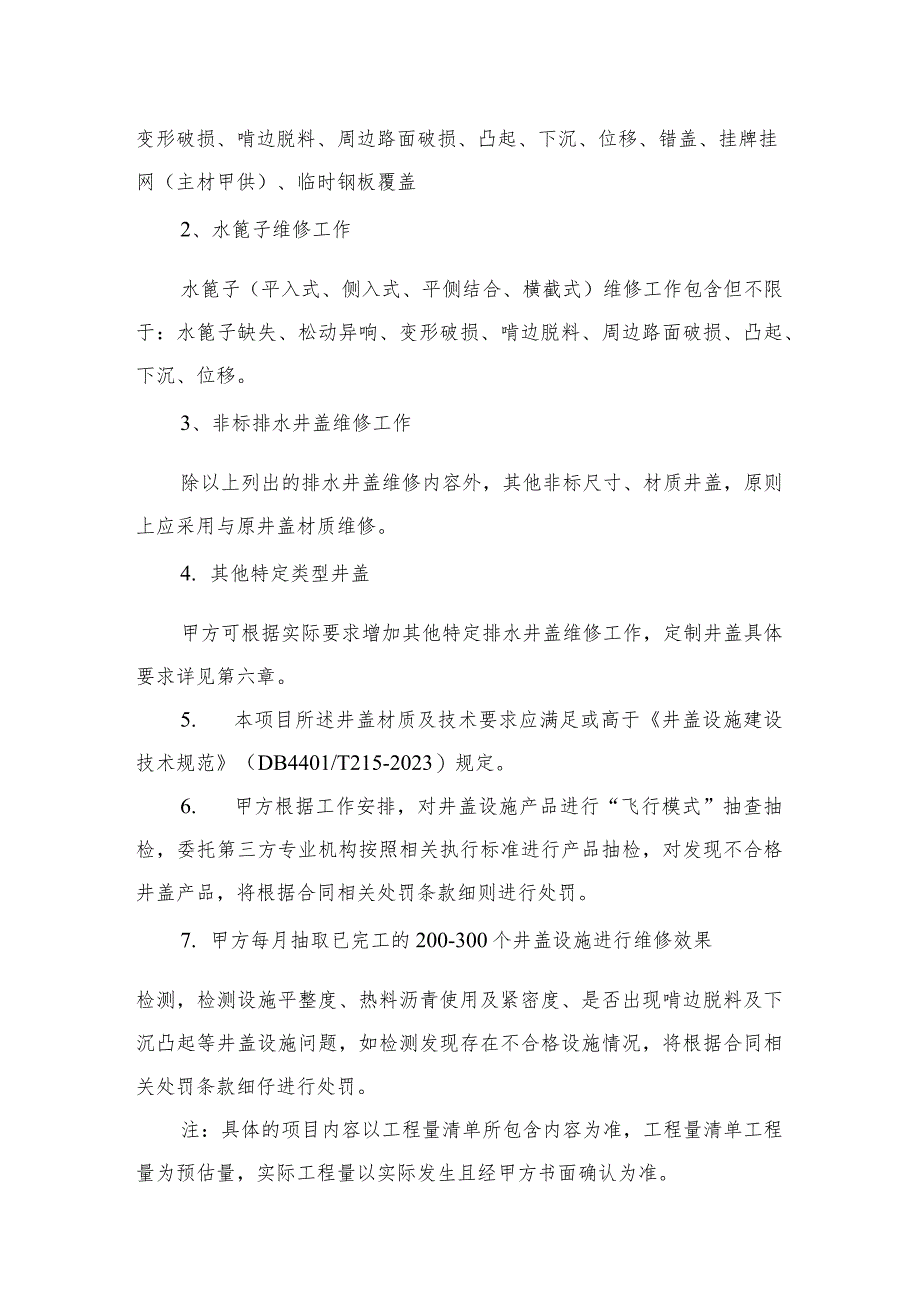

3、：本项目主要负责城市排水公司（含所属分公司）管理范围内排水管（渠）附属井盖设施的维修维护工作。二、项目内容1、检查井井盖维修工作检查井井盖维修工作包含但不限于：检查井缺失、松动异响、变形破损、啃边脱料、周边路面破损、凸起、下沉、位移、错盖、挂牌挂网（主材甲供）、临时钢板覆盖2、水篦子维修工作水篦子（平入式、侧入式、平侧结合、横截式）维修工作包含但不限于：水篦子缺失、松动异响、变形破损、啃边脱料、周边路面破损、凸起、下沉、位移。3、非标排水井盖维修工作除以上列出的排水井盖维修内容外，其他非标尺寸、材质井盖，原则上应采用与原井盖材质维修。4. 其他特定类型井盖甲方可根据实际要求增加其他特定排水井盖
4、维修工作，定制井盖具体要求详见第六章。5. 本项目所述井盖材质及技术要求应满足或高于井盖设施建设技术规范（DB4401/T215-2023）规定。6. 甲方根据工作安排，对井盖设施产品进行“飞行模式”抽查抽检，委托第三方专业机构按照相关执行标准进行产品抽检，对发现不合格井盖产品，将根据合同相关处罚条款细则进行处罚。7. 甲方每月抽取已完工的200-300个井盖设施进行维修效果检测，检测设施平整度、热料沥青使用及紧密度、是否出现啃边脱料及下沉凸起等井盖设施问题，如检测发现存在不合格设施情况，将根据合同相关处罚条款细仔进行处罚。注：具体的项目内容以工程量清单所包含内容为准，工程量清单工程量为预估量
5、，实际工程量以实际发生且经甲方书面确认为准。第二章目标一、安全、文明和环保施工目标全工期安全生产，无安全责任事故，遵守有关安全生产的法律法规与本行业的安全生产规章、规程及发包人依此制订的相关安全规定；标准化围蔽，文明施工；执行环保规定，落实环保措施，保护生态环境，不随意弃置固废，不发生环境污染事件。二、质量目标施工中严格按照国家标准和规范要求施工，合格率达100%。三、进度目标服务单位针对本工程的特点及井盖维修进度要求，建立24小时响应工作机制，对突发的特急维修任务能够立即响应，立即执行维修，排除隐患。严格按照合同约定时间完成维修。第三章施工工艺及技术措施服务单位应依据招标要求的人材机和现场施
6、工条件，配备具有丰富专业经验和高效管理水平的项目经理、安全管理责任人、相关管理人员及施工人员。第一节检查井、收水井井盖设施维修一、沥青路面检查井、水篦子维修工艺（一） 流程图（二） 施工工艺及技术措施1 .施工前准备：1）设备、材料、人员运抵施工现场；2）安全教育：对每个参与施工人员进行安全教育；3）对施工区域进行围蔽，夜间施工一定要采用爆闪灯，对于车速较快地段，要用车辆挡在施工区域前，确保安全。2.施工工序：1）井位切缝切割机具选择：城中村、窄巷等受限制路段可使用手动环形切割机；车行道路面等适合使用全自动环形切割机的，需严格使用全自动环形切割机，不得使用手动切圆机。施工标准：切割直径140c
7、m,切割深度介于17-25cm,切割圆与检查井同心度误差小于中2cm.2）破碎作业面破碎作业机具选择：采用风动、电动或液压破碎工具破碎。3）提取旧检查井作业标准：要防止破碎后的碎料落入井内。4）破碎井座基层作业标准：工作面破碎作业时要加盖板，防止物料落入井内；破碎开挖沥青路面后工作面深度至井筒承力面（普遍深度约250mm-500mm）,必须在开挖后使用L型垂直水平刻度尺，水平放置于井座基层内，能清晰看到开挖深度刻度读数，以确保安装调节环后到路面距离在120-17Omm之间，并拍照记录，按要求上传系统。1.型垂直水平刻度尺图例（参考）5）废料回收作业标准：破碎废料必须清扫干净，装袋，作业面无散落
8、废料。6）清洁作业面清洁作业面机具选择：采用内燃或电动吹风机进行清渣，用吹风机把井沿周围水份吹干。作业标准：必须加盖盖板，防止碎料落入井内，清渣后无肉眼可见散碎料。为确保喷洒沥青油粘性好，水份一定要吹干。7）砖筑提升、沥青油涂抹、调节环、检查井模具安装作业标准：（1）按现场实际情况湿拌防水砂浆（型号：P8）砖筑提升井筒并调平；（2）安装可调式防沉降井盖专用混凝土调节环（内径尺寸625X100H）,调节环与周边路面1米范围内平行度误差应小于40mm,用防水砂浆进行抹缝处理；（3）喷洒lkg11f乳化沥青透层油，要涂洒均匀，保证沥青层和基层粘结度；（4）放置检查井模具时，用水平尺打，顶部和路面持平
9、，将挡料环套在检查井模具外，一起放置在井中，检查井模具顶部和路面高差应不超过5Ommo8）检查井基层堆料作业标准：沥青混凝土需均匀加热到140摄氏度以上，底层采用AC13改性沥青殓，压实后沥青校厚度符合相关规范要求。9）底层压实底层压实作业标准：采用冲击夯，绕环形区域反复压实三遍。10）刷粘层油刷粘层油作业标准：底层压实完成后，在底层上涂洒沥青，保证底层与面层间的粘性；要按每平方0.5升沥青，涂洒均匀。11）面层堆料面层堆料作业标准：面层采用AC13改性沥青於，压实后沥青硅厚度符合相关规范要求且应与路面齐平。12）护环留底护环（挡料环）作业标准：拔除模具需将挡料环留在井口，防止沥青料坍落，才能
10、保证井周围沥青压实后的密实度，挡料环与模具分离时不要搅动周围物料。13）拔模拔模作业标准：用铁钩将模具从井中拔出，检查沥青料是否坍塌。14）安装新检查井检查井作业标准：检查井开启端位于汽车前进方向。材质及规格：圆形球墨铸铁可调式防沉降井盖065O100H。15）表层初次压实表层初压实作业标准：采用平板夯绕检查井压实三圈，压实后的路面与路面高差小于1.5cm,路面无明显瑕疵。要求表层初次压实过程，使用拍照形式作记录，照片按要求上传系统。16）表层二次压实表层二次压实作业标准：采用符合规范要求的压路机进行3次振动碾压（激振力不小于12Kn）,保证检查井与沥青之间的密实度和粘结牢固性，压实完成后，与
11、路面高差小于0.5Cnb压实路面无明显瑕疵,检查井周边与路面融为一体。要求表层二次压实过程，使用拍照形式作记录，照片按要求上传系统。17）表层填缝再次压实表层填缝再次压实作业标准：工人用料对接缝处修补后，用平板夯对检查井与沥青接缝位置采用平板夯再次压实，检查井和路面接缝处无明显瑕疵。18）安装防坠网和标识牌安装防坠网和标识牌作业标准：新的防坠网和标识牌安装完毕，现场采用简单测试确保安装牢固可靠。19）完成作业检查井修复完成后工作：需待沥青冷却硬固后，清理作业现场，确保工完场清，方可收回围蔽开放交通。二、混凝土路面或其他路面的检查井和收水口设施维修工艺参照沥青路面检查井工艺执行三、重要车行道（沥
12、青、混凝土路面）预制检查井维修工艺一）流程图L施工前准备:D设备、材料、人员运抵施工现场;2）安全教育：对每个参与施工人员进行安全教育;3）对施工区域进行围蔽，夜间施工一定要采用爆闪灯，对于车速较快地段，要用车辆挡在施工区域前，确保安全。2.施工工序：D井位切缝切割机具选择：采用环形切割机，可以是手动或全自动的。施工标准：切割直径140cm,切割深度介于17-25cm,切割圆与检查井同心度误差小于2cm2）破碎作业面破碎作业机具选择：采用风动、电动或液压破碎工具破碎。3）提取旧检查井作业标准：要防止破碎后的碎料落入井内。4）破碎井座基层作业标准：工作面破碎作业时要加盖板，防止物料落入井内；破碎
13、开挖沥青路面后工作面深度至井筒承力面（普遍深度约250mm-500mm）确保安装调节环后到路面距离在120T7Omm之间。5）废料回收作业标准：破碎废料必须清扫干净，装袋，作业面无散落废料。6）清洁作业面清洁作业面机具选择：采用内燃或电动吹风机进行清渣，用吹风机把井沿周围水份吹干。作业标准：必须加盖盖板，防止碎料落入井内，清渣后无肉眼可见散碎料。为确保喷洒沥青油粘性好，水份一定要吹干。7）基面调平按现场实际情况要求，采用C35双快混凝土或快硬C50砂浆调平至距离地面19cm;8）预制检查井安装及调平预制检查井安装至井内，与检查井筒井同心度误差小于2cm,安装后人工调平至平齐路面；9）检查井周边
14、填充检查井周边采用C35双快混凝土或快硬C50砂浆填充至距离地面IOcm;10）罩面填充混凝土路面采用C35双快混凝土或快硬C50砂浆填充与路面平齐；沥青路面刷乳化沥青并采用AC13改性沥青碎，压实后沥青与路面齐平（因业主需求，可置换采用快硬C50砂浆）ID安装防坠网和标识牌安装防坠网和标识牌作业标准：新的防坠网和标识牌安装完毕，现场采用简单测试确保安装牢固可靠。12）完成作业检查井修复完成后工作：需待沥青冷却硬固后，清理作业现场，确保工完场清，方可收回围蔽开放交通。四、检查井、水篦子盖板更换（一）流程图（二）施工工艺及技术措施1.施工前准备1）设备、材料、人员运抵施工现场；2）安全教育：对每
15、个参与施工人员进行安全教育；3）对施工区域进行围蔽，夜间施工一定要采用爆闪灯，对于车速较快地段，要用车辆挡在施工区域前，确保安全。1.施工工序D较链轴两侧路面破除破除井盖较链轴两侧路面，破碎作业机具选择：采用风动、电动或液压破碎工具破碎。2）打出钱链轴拆除破损井盖作业标准：要防止弄坏井框。3）安装新井盖和钱链轴作业标准：井盖尺寸与原破损井盖尺寸一致误差不超过规范要求，较链轴强度达到规范强度。4）恢复路面使用原路面材料恢复路面5）废料回收作业标准：破碎废料必须清扫干净，装袋，作业面无散落废料。6）清洁作业面清洁作业面机具选择：采用内燃或电动吹风机进行清渣，用吹风机把井沿周围水份吹干。7）修复完成后工作：需待沥青冷却硬固后，清理作业现场，确保工完场清，方可收回围蔽开放交通。（三）作业过程要点D工作面必须整齐、美观。2）工作面必须清理干净，不得有余泥、碎石块或松动之处。3）井盖和插销质量标准符合规范要求
