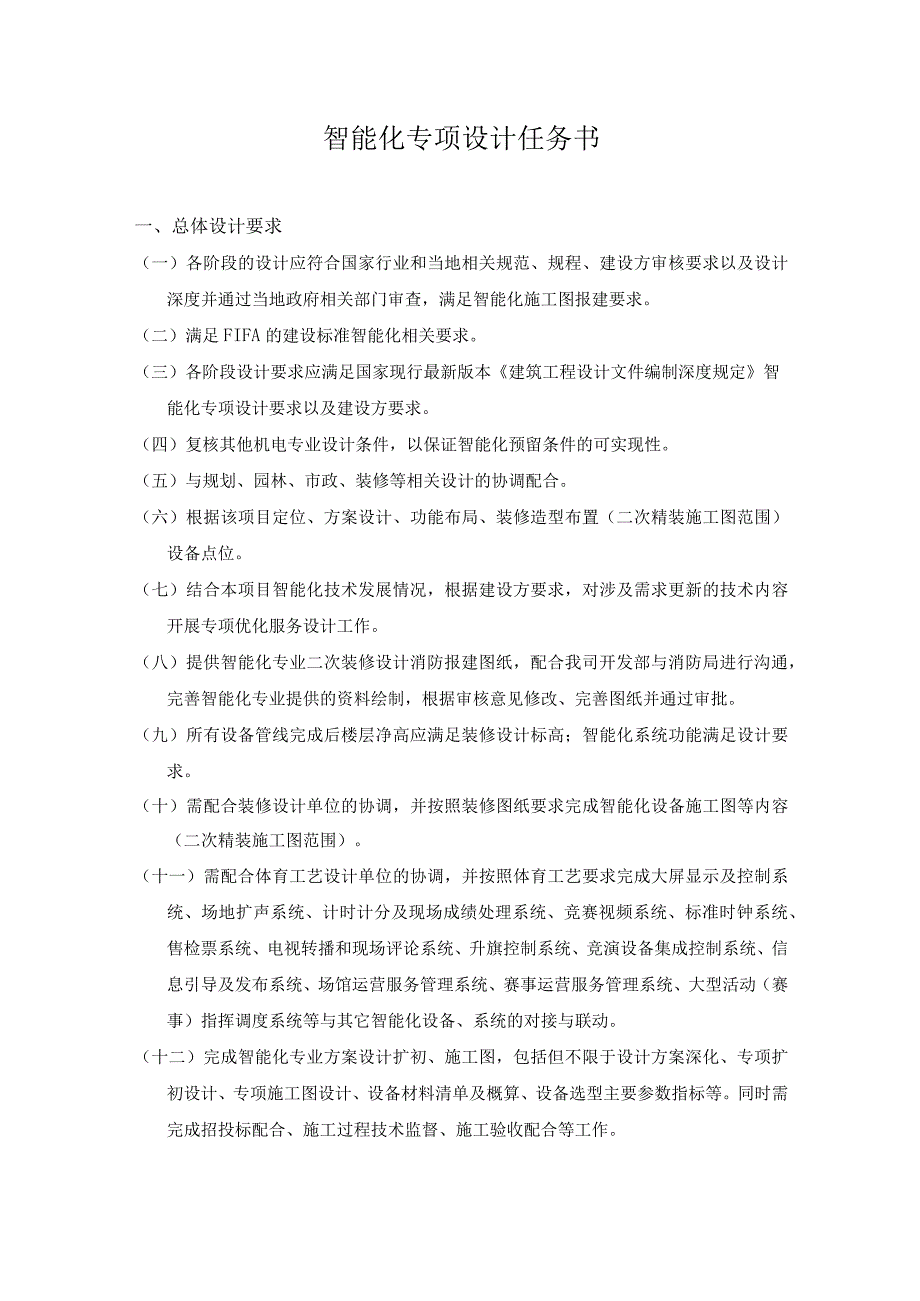

1、智能化专项设计任务书一、总体设计要求（一）各阶段的设计应符合国家行业和当地相关规范、规程、建设方审核要求以及设计深度并通过当地政府相关部门审查，满足智能化施工图报建要求。（二）满足FIFA的建设标准智能化相关要求。（三）各阶段设计要求应满足国家现行最新版本建筑工程设计文件编制深度规定智能化专项设计要求以及建设方要求。（四）复核其他机电专业设计条件，以保证智能化预留条件的可实现性。（五）与规划、园林、市政、装修等相关设计的协调配合。（六）根据该项目定位、方案设计、功能布局、装修造型布置（二次精装施工图范围）设备点位。（七）结合本项目智能化技术发展情况，根据建设方要求，对涉及需求更新的技术内容开展
2、专项优化服务设计工作。（八）提供智能化专业二次装修设计消防报建图纸，配合我司开发部与消防局进行沟通，完善智能化专业提供的资料绘制，根据审核意见修改、完善图纸并通过审批。（九）所有设备管线完成后楼层净高应满足装修设计标高；智能化系统功能满足设计要求。（十）需配合装修设计单位的协调，并按照装修图纸要求完成智能化设备施工图等内容（二次精装施工图范围）。（十一）需配合体育工艺设计单位的协调，并按照体育工艺要求完成大屏显示及控制系统、场地扩声系统、计时计分及现场成绩处理系统、竞赛视频系统、标准时钟系统、售检票系统、电视转播和现场评论系统、升旗控制系统、竞演设备集成控制系统、信息引导及发布系统、场馆运营服

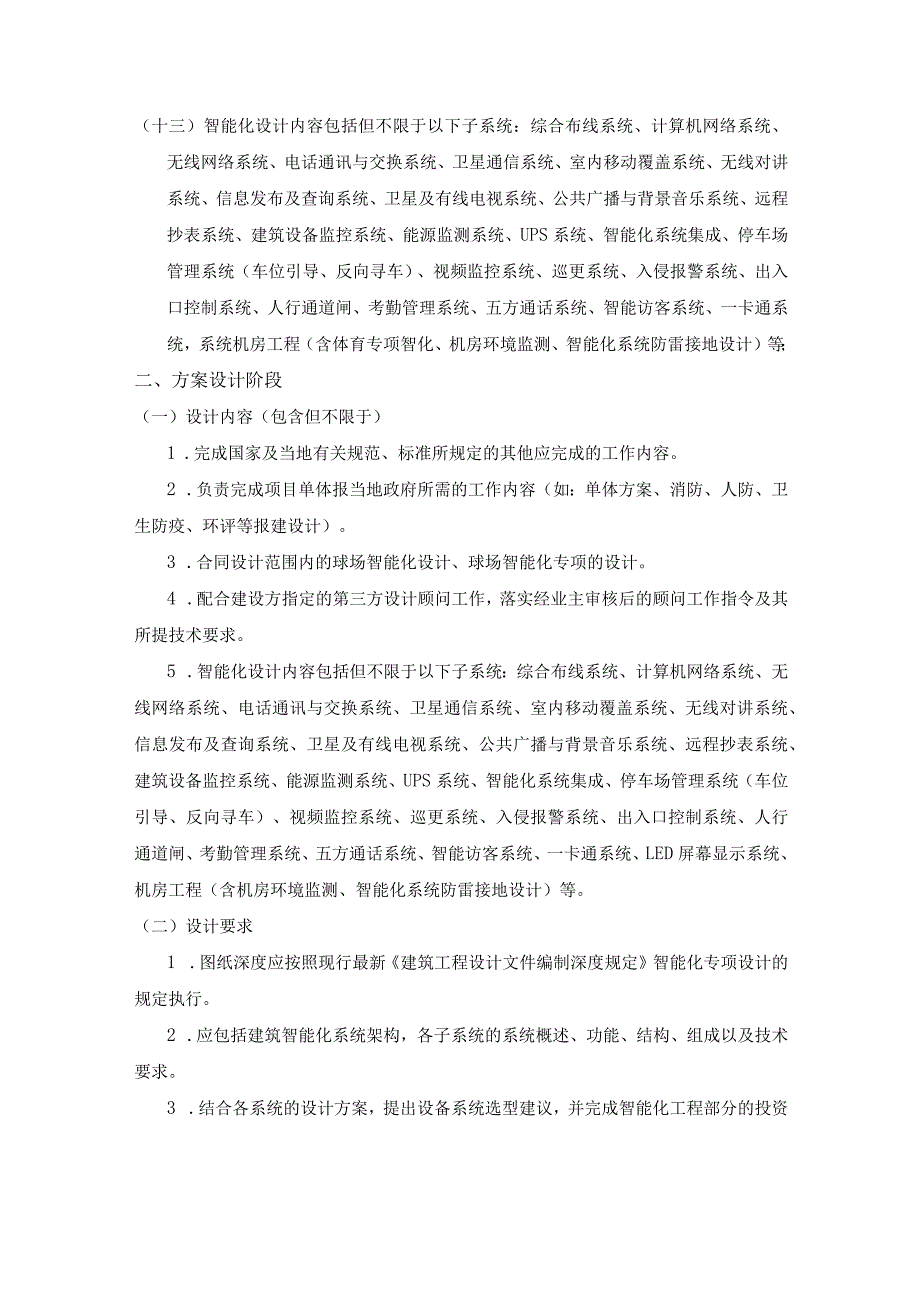

3、务管理系统、赛事运营服务管理系统、大型活动（赛事）指挥调度系统等与其它智能化设备、系统的对接与联动。（十二）完成智能化专业方案设计扩初、施工图，包括但不限于设计方案深化、专项扩初设计、专项施工图设计、设备材料清单及概算、设备选型主要参数指标等。同时需完成招投标配合、施工过程技术监督、施工验收配合等工作。（十三）智能化设计内容包括但不限于以下子系统：综合布线系统、计算机网络系统、无线网络系统、电话通讯与交换系统、卫星通信系统、室内移动覆盖系统、无线对讲系统、信息发布及查询系统、卫星及有线电视系统、公共广播与背景音乐系统、远程抄表系统、建筑设备监控系统、能源监测系统、UPS系统、智能化系统集成、停
4、车场管理系统（车位引导、反向寻车）、视频监控系统、巡更系统、入侵报警系统、出入口控制系统、人行通道闸、考勤管理系统、五方通话系统、智能访客系统、一卡通系统，系统机房工程（含体育专项智化、机房环境监测、智能化系统防雷接地设计）等；二、方案设计阶段（一）设计内容（包含但不限于）1 .完成国家及当地有关规范、标准所规定的其他应完成的工作内容。2 .负责完成项目单体报当地政府所需的工作内容（如：单体方案、消防、人防、卫生防疫、环评等报建设计）。3 .合同设计范围内的球场智能化设计、球场智能化专项的设计。4 .配合建设方指定的第三方设计顾问工作，落实经业主审核后的顾问工作指令及其所提技术要求。5 .智能
5、化设计内容包括但不限于以下子系统：综合布线系统、计算机网络系统、无线网络系统、电话通讯与交换系统、卫星通信系统、室内移动覆盖系统、无线对讲系统、信息发布及查询系统、卫星及有线电视系统、公共广播与背景音乐系统、远程抄表系统、建筑设备监控系统、能源监测系统、UPS系统、智能化系统集成、停车场管理系统（车位引导、反向寻车）、视频监控系统、巡更系统、入侵报警系统、出入口控制系统、人行通道闸、考勤管理系统、五方通话系统、智能访客系统、一卡通系统、LED屏幕显示系统、机房工程（含机房环境监测、智能化系统防雷接地设计）等。（二）设计要求1 .图纸深度应按照现行最新建筑工程设计文件编制深度规定智能化专项设计的

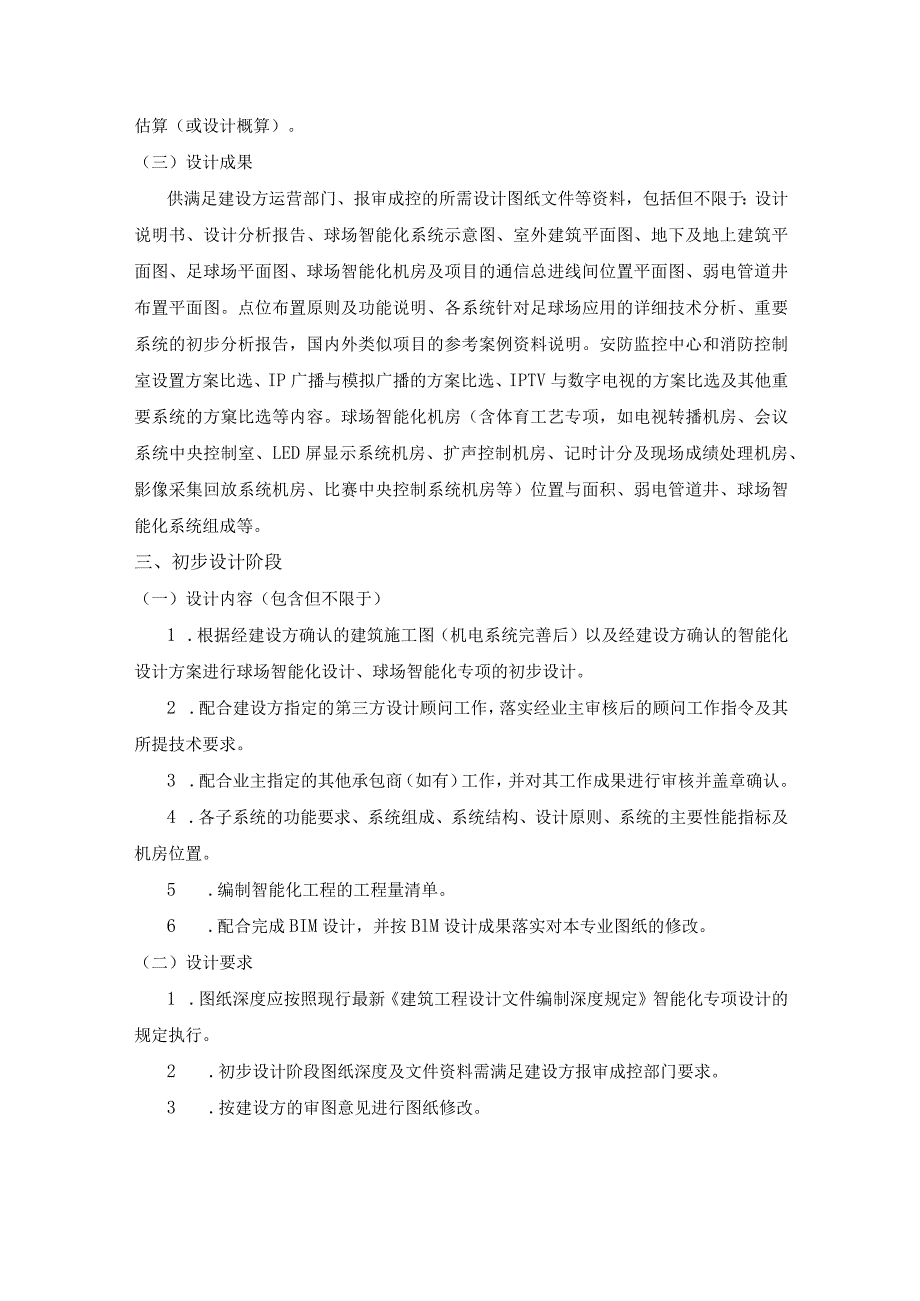

6、规定执行。2 .应包括建筑智能化系统架构，各子系统的系统概述、功能、结构、组成以及技术要求。3 .结合各系统的设计方案，提出设备系统选型建议，并完成智能化工程部分的投资估算（或设计概算）。（三）设计成果供满足建设方运营部门、报审成控的所需设计图纸文件等资料，包括但不限于：设计说明书、设计分析报告、球场智能化系统示意图、室外建筑平面图、地下及地上建筑平面图、足球场平面图、球场智能化机房及项目的通信总进线间位置平面图、弱电管道井布置平面图。点位布置原则及功能说明、各系统针对足球场应用的详细技术分析、重要系统的初步分析报告，国内外类似项目的参考案例资料说明。安防监控中心和消防控制室设置方案比选、IP
7、广播与模拟广播的方案比选、IPTV与数字电视的方案比选及其他重要系统的方窠比选等内容。球场智能化机房（含体育工艺专项，如电视转播机房、会议系统中央控制室、LED屏显示系统机房、扩声控制机房、记时计分及现场成绩处理机房、影像采集回放系统机房、比赛中央控制系统机房等）位置与面积、弱电管道井、球场智能化系统组成等。三、初步设计阶段（一）设计内容（包含但不限于）1 .根据经建设方确认的建筑施工图（机电系统完善后）以及经建设方确认的智能化设计方案进行球场智能化设计、球场智能化专项的初步设计。2 .配合建设方指定的第三方设计顾问工作，落实经业主审核后的顾问工作指令及其所提技术要求。3 .配合业主指定的其他
8、承包商（如有）工作，并对其工作成果进行审核并盖章确认。4 .各子系统的功能要求、系统组成、系统结构、设计原则、系统的主要性能指标及机房位置。5 .编制智能化工程的工程量清单。6 .配合完成BIM设计，并按BlM设计成果落实对本专业图纸的修改。（二）设计要求1 .图纸深度应按照现行最新建筑工程设计文件编制深度规定智能化专项设计的规定执行。2 .初步设计阶段图纸深度及文件资料需满足建设方报审成控部门要求。3 .按建设方的审图意见进行图纸修改。4 .智能化设计文件应包括图纸目录、设计说明书、设计图纸等。（三）设计成果1 .提供完成报建政府的设计图纸文件等资料。2 .提供满足建设方运营部门、报审成控的
9、所需设计图纸文件等资料，包括但不限于：设计说明书、设计分析报告、图纸设计说明、球场智能化系统总体规划拓扑图（常规系统）、球场智能化系统图、球场智能化室外总平面图、球场智能化地下及地上各层设备布点及主干线槽图、球场智能化机房工程设计图、建筑设备监控系统（BAS）对设备专业的接口要求、建筑设备监控系统（BAS）控制原则、球场智能化系统与其他专业的工作界面划分、球场智能化系统配置标准、球场智能化系统概算书。各系统针对足球场应用的详细技术分析及功能说明、重要系统的方案比选、主要设备性能参数、各类计算书、各系统设备点表、智能化系统在人员与车辆紧急疏散方面的应急预案与系统联动策略等内容。球场智能化系统图、
10、球场智能化平面图、球场智能化机房工程设计、球场智能化系统配置标准、主要设备性能参数等。四、施工图设计阶段（一）设计内容（包含但不限于）1 .根据建设方提供的施工图（装修平面定版后）以及经建设方确认的智能化设计方案进行球场智能化设计、球场智能化专项的施工图设计。2 .设计内容应包括智能化系统及各子系统的用途、结构、功能、设计原则、系统点表、系统及主要设备的性能指标。3 .智能化专业设计文件应包括封面、图纸目录、设计说明、设计图及点表。4 .配合建设方指定的第三方设计顾问工作，落实经业主审核的顾问工作指令及其所提技术要求，完成图纸修改。5 .编制智能化工程的工程量清单和预算。6 .完成国家及当地有
11、关规范、标准内所规定的其他所应完成的工作内容。7 .配合完成BIM的设计，按BIM设计成果完成本专业的修改。（二）设计要求1 .图纸深度应按照现行最新建筑工程设计文件编制深度规定智能化专项设计的要求。2 .施工图文件应清晰地反映设计意图和设计要求，图面要突出各系统管线、图形符号及文字；主要设备及材料表中要注明技术性能指标。3 .平面图应包括设备位置、线缆数量、线缆管槽路由、线型、管槽规格、敷设方式、图例。4 .系统图应表达系统结构、主要设备的数量和类型、设备之间的连接方式、线缆类型及规格、图例。（三）设计成果完成施工图设计及相关资料供送审，通过相关部门审批，智能化专项施工图设计成果深度需符合我
12、司要求，专项施工图内容设计包括并不限于：1 .设计说明（含对施工的要求）；2 .主要设备及材料表（不得注明厂家/品牌）；3 .系统图（系统图需细化各设备数量、类型、位置）；4 .平面图、原理图；5 .系统点表；6 .智能化机房详图、智能化管井详图；7 .设备施工安装大样图、机柜（设备箱）布置大样图；8 .与其他专业接口做法说明及设计图；9 .完整的智能化系统工程量清单及预算书；10 .主要系统相关计算书（UPS容量计算书、存储容量计算书等）；11 .智能化系统技术规格书（各系统主要设备参数要求）；12 .与其他专业配合完成综合管线图。13 .施工配合及项目验收（1）负责设计文件的技术交底并参与
13、图纸会审。（2）解决在项目实施过程中与其他相关专业工作的有关技术问题。（3）配合业主进行安装巡视及验收，并在必要时指导智能化工程施工进行现场调试、提交工程验收报告及调试报告。（含竣工图审核）。五、设计周期及成果:设计阶段资料及文件名称提交成果要求提交时间方案设计阶段1、智能化系统分析报告纸质版本10份及可编辑电子文件。收到确认的建筑方案和市政资料后，20个日历天内2、智能化机房、管井条件3、智能化专业与其他专业的工作界面划分及条件4、与其他专业配合完成的综合管线图5、智能化系统造价估算书初步设计阶段1、初步设计文本及图纸纸质版本10份及可编辑电子文件。配合建筑主体设计进度2、弱电预埋及留洞图3
