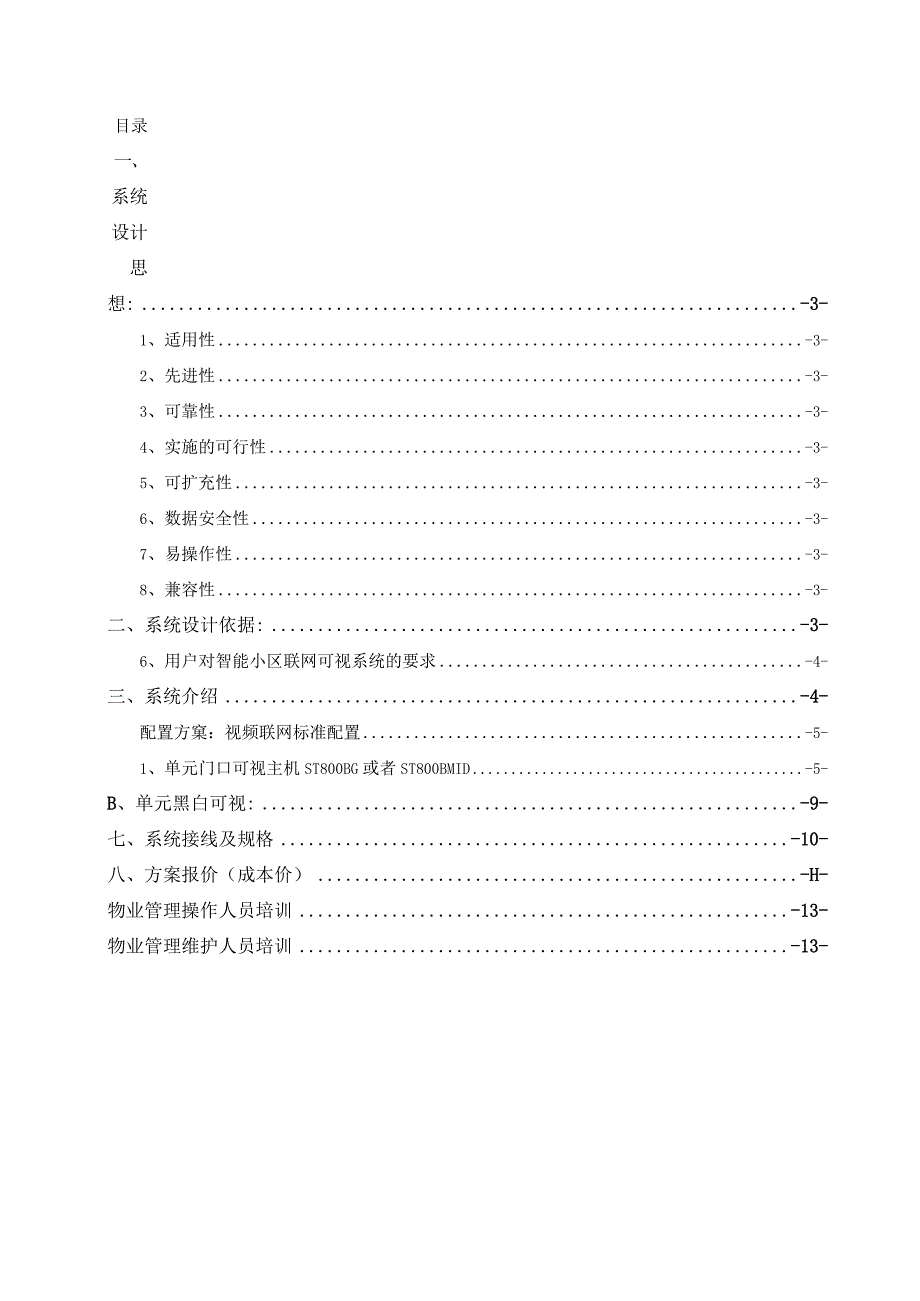

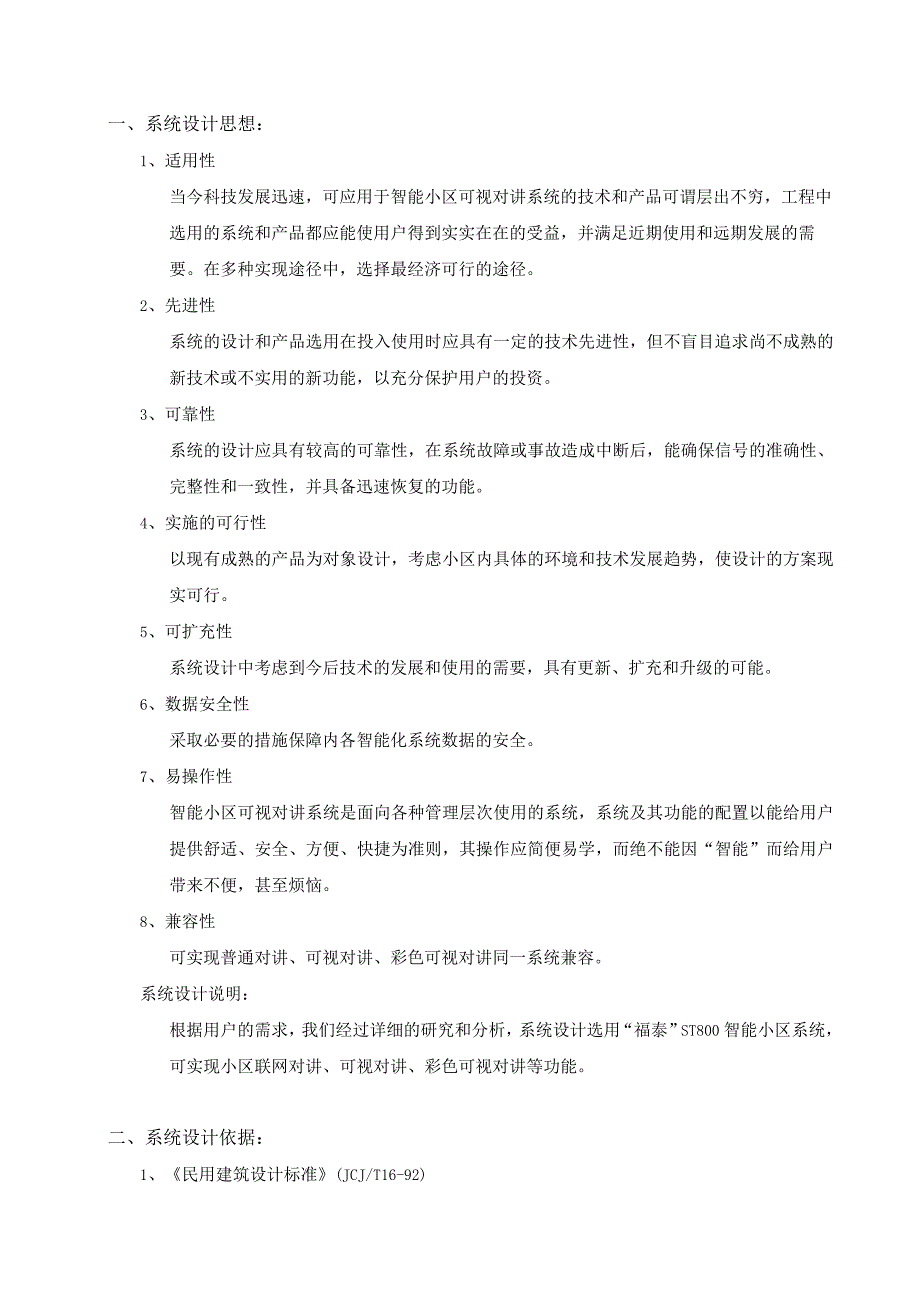

1、智慧小区对讲门铃设计方案XX工程公司年月日目录一、系统设计思想:-3-1、适用性-3-2、先进性-3-3、可靠性-3-4、实施的可行性-3-5、可扩充性-3-6、数据安全性-3-7、易操作性-3-8、兼容性-3-二、系统设计依据:-3-6、用户对智能小区联网可视系统的要求-4-三、系统介绍-4-配置方窠：视频联网标准配置-5-1、单元门口可视主机ST800BG或者ST800BMID-5-B、单元黑白可视:-9-七、系统接线及规格-10-八、方案报价（成本价）-H-物业管理操作人员培训-13-物业管理维护人员培训-13-一、系统设计思想：1、适用性当今科技发展迅速，可应用于智能小区可视对讲系统的
2、技术和产品可谓层出不穷，工程中选用的系统和产品都应能使用户得到实实在在的受益，并满足近期使用和远期发展的需要。在多种实现途径中，选择最经济可行的途径。2、先进性系统的设计和产品选用在投入使用时应具有一定的技术先进性，但不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。3、可靠性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保信号的准确性、完整性和一致性，并具备迅速恢复的功能。4、实施的可行性以现有成熟的产品为对象设计，考虑小区内具体的环境和技术发展趋势，使设计的方案现实可行。5、可扩充性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。6、
3、数据安全性采取必要的措施保障内各智能化系统数据的安全。7、易操作性智能小区可视对讲系统是面向各种管理层次使用的系统，系统及其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学，而绝不能因“智能”而给用户带来不便，甚至烦恼。8、兼容性可实现普通对讲、可视对讲、彩色可视对讲同一系统兼容。系统设计说明：根据用户的需求，我们经过详细的研究和分析，系统设计选用“福泰”ST800智能小区系统，可实现小区联网对讲、可视对讲、彩色可视对讲等功能。二、系统设计依据：1、民用建筑设计标准(JCJ/T16-92)2、智能建筑设计标准(DBJO8-47-95)3、民用建筑电气设计规范(JGJ/T1
4、6-92)4、安全防范工程程序与要求(GA/T75-94)5、电气装置安装工程施工及验收规范(GBJ23-90-92)6、用户对智能小区联网可视系统的要求三、系统介绍ST800可视对讲系统以管理中心为核心，通过联网总线和微处理器系统将整个小区有机联结起来。系统采用了独立、双向的数据传输通道，等于在小区内部建立了一个初步的数字化局域网。该系统除了具备一般型可视对讲系统的可视、对讲、呼叫、密码开锁等功能外，更可将居家报警系统、内部通话系统、小区监控系统加以集成，使得系统具有极高的性能价格比，为小区安全防范、内部通讯、安全监控、物业管理现代化提供了重要的保证。四、系统基本架构配置方案：视频联网标准配
5、置FT-VFT-PST800BMID五、系统主要功能特点1、单元门口可视主机ST800BG或者ST800BMID门口主机可以呼叫本单元的各室内可视分机，同时将图像送往可视分机,与之双向通话;门口主机可接受分机指令，打开本单元门锁。门口主机可呼叫管理中心，同时将图像送往管理中心，并可与之双向通话，可要求管理中心代开电锁。技术指标：摄像机1/3英寸解晰度380条电视线扫描频率15.625HZ（三）50HZ(V)视频输出75IVp-P(CCIR制)视角78度广角镜头最低照度OLux夜视光源6个红外线LED电源电压DC12V消耗功率2W外观尺寸130(W)X400（三）45(D)门口主机正确输入密码，
6、可打开门锁。2、住户室内可视分机STM800AG或者ST800AD或者ST800AE住户可视分机可接受本单元门口主机的呼叫（分机振铃音为标准叮咚声），显示访客图像，并可与之对话，按开锁键可开启本单元门锁。住户可视分机平时可按监视键，察看本单元门前/本户前的情况。住户可视分机还可按呼叫键，随时呼叫管理中心，也可接受管理中心的呼叫（分机振铃音为标准叮咚声），并可与管理中心通话，要求给予解决问题和提供帮助。(4)技术指标显像屏幕4英寸扁平式解晰度500条电视线扫描频率15.625HZ（三）50HZ(V)电源电压DC18V视频输入75QIVr(CCIR$1)接线方式6线制，有极性外观尺寸215(W)2
7、10（三）60(D)3、管理中心ST800G可呼叫小区内任意住户可视分机，方便物业管理。1_泡接收各单元门口主机的呼叫，并双向通话，能帮助打开各单元门锁。可接收住户可视分机的呼叫，并双方通话，用户可向管理中心询问情况、请求帮助。If9管理中心可存储、查询完整的呼叫记录(可存储64条纪录)，包括呼叫地址、日期和时间。Y管理中心可随时监控各单元门前的现场情况。，内置实时时钟和大容量非易失存储器，断电后信息不丢失。最多可联网192台单元门口主机。4、隔离分支器ST800F4安装各楼层间，每台可连接4台室内可视分机。每户单独一个视频信号分配输出，确保图像质量。插件式连接，方便安装。外观尺寸：100(W
8、)X140（三）50(D)5、音视频联网切换器ST800VC每单元安装1台，提供单元内系统与联网总线音视频信号的切换。插件式连接，方便安装。供电电压12V10机外观尺寸:240(W)200（三）70(D)6、UPS电源FT-V输出电压：16.5V；最大持续输出电流:2Ao蓄电池组欠压保护。蓄电池：36V4AH(4)BAT-0N蓄电池启动按钮工作状态指示：交流正常(红色)、输出正常(绿色)外观尺寸：165(W)205（三）75(D)7、UPS电源FT-P输出电压：12.5V；最大持续输出电流：1A。蓄电池组欠压保护。(3)蓄电池:2X6V4AH(4)BAT-0N蓄电池启动按钮工作状态指示：交流正
9、常(红色)、输出正常(绿色)外观尺寸:165(W)205（三）75(D)8、静音锁H1078使用时无噪音、无撞击力使用寿命长耗电量低外观美观，防腐蚀及防破坏9、闭门器LY3自动关闭单元铁门。最大承受85公斤拉力。六、工程设备分布及数量A、保安室：1、保安室设置管理中心(ST800G)1台2、UPS电源(FT-P)1台3、UPS电源(FT-V)1台B、单元黑白可视:4、单元门口可视主机(ST800BG)(ST800BMID)台5、免提室内可视对讲分机(STM800AG)台6、室内可视对讲分机(ST800AD)台7、联网控制器(ST800VC)台8、隔离分支器(ST800F4)台9、 UPS电源(
10、FT-P)台10、 UPS电源(FT-V)台Ik静音锁(HIo78)把12、闭门器(LY3)把七、系统接线及规格1、系统接线示意图b11MMM4白藻k*线I(HMV,-IfV)方T/V/GAWfMnMItiKl号线：(VI.VG)产产线rM.TV.v.HSV各信与均与I：陵惇号含义相同,N2.INI为王MIITV1GVGVllIGVk卜&在，|OGGVfKl4156普理中CST800G否视*切帙器5M0VCo国悌口主机*11SO(M)GILl2中n口KtimnA埃电IMft*nQo_U)-r!2、系统接线规格序号名称规格型号参考长度（ID）连接线路1联网数据线RVVP2LOmm21500-20
11、xx管理中心到单元门口2联网音频线RVVP2X1.0mm21500-20xx管理中心到单元门口3联网视频线SYV-75-575500管理中心到单元门口4单元主干线RVVP60.5mm230-50音视频联网切换器到隔离分支器5单元视频线SYV-75-375500音视频联网切换器到隔离分支器6可视分机线RVVP60.5mm220隔离分支器音到室内分机7电源线RVV20.5mm2220V交流电至UPS电源3、接线规范系统联网总线应该采用串联“手拉手”方式连接，不能有较长的“树型”分支。系统使用导线面积应符合规格要求，不能用较小截面积的导线并联代替较大面积导线使用。八、方案报价（成本价）序号名称型号数
