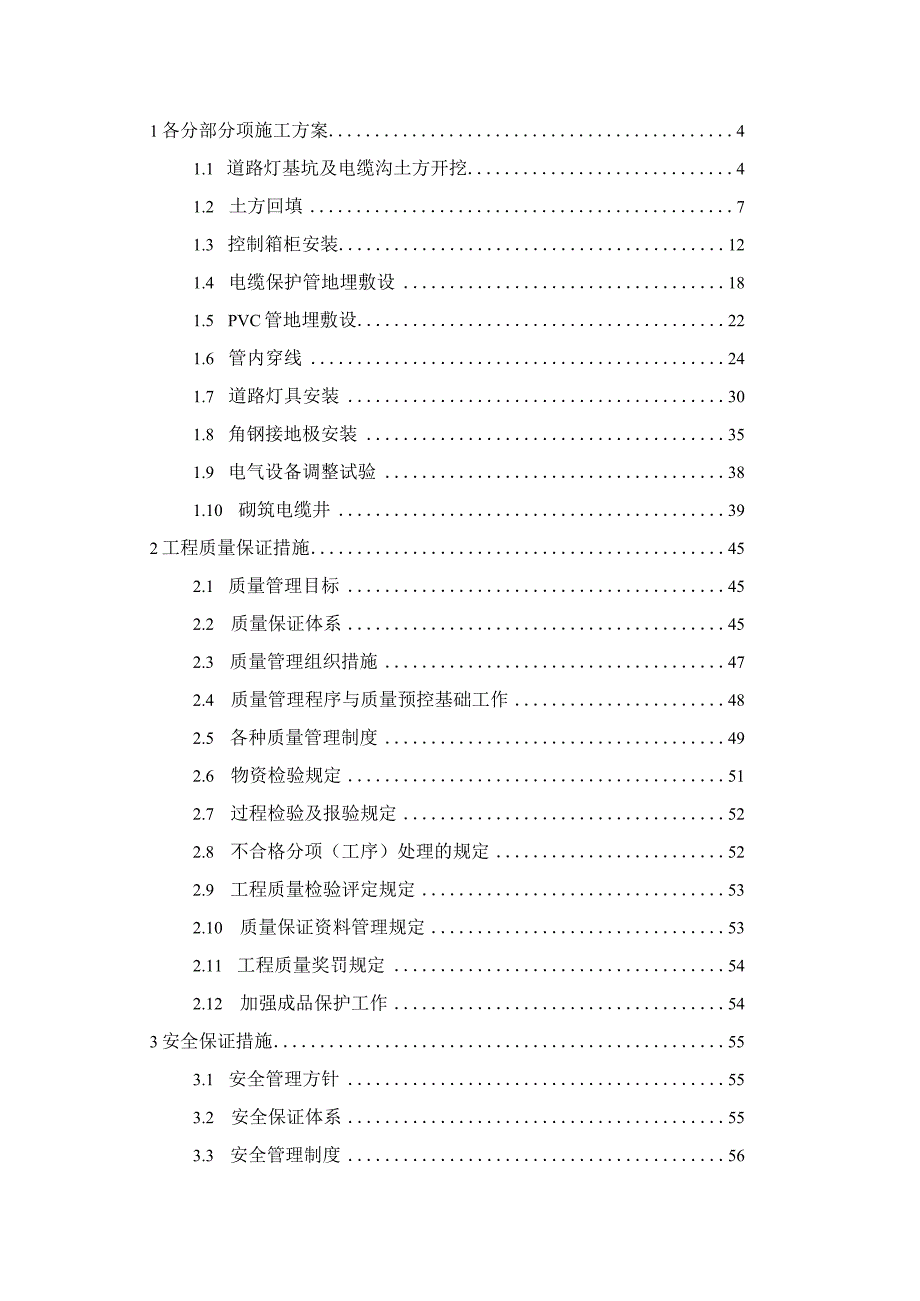

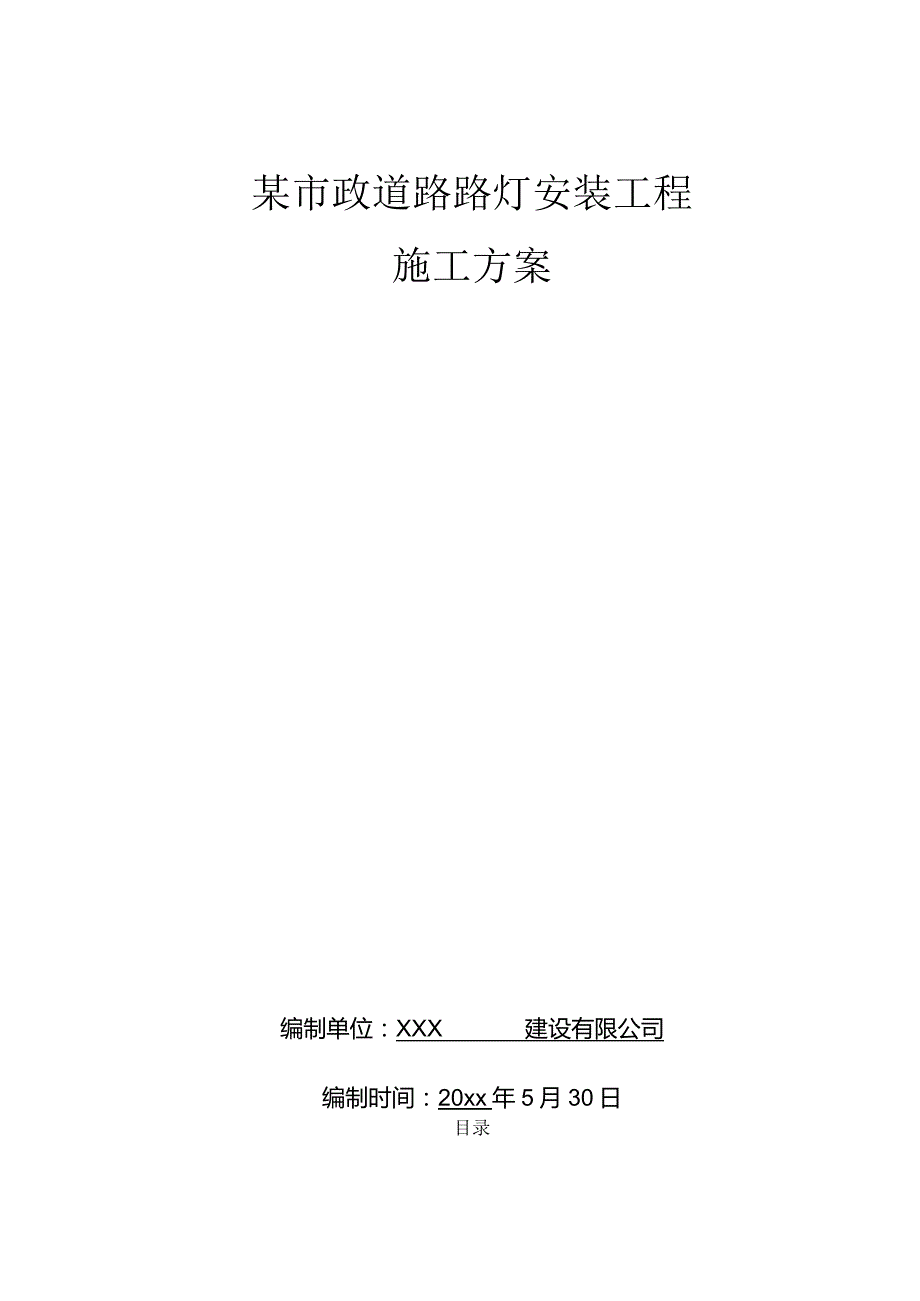

1、某市政道路路灯安装工程施工方案编制单位：XXX建设有限公司编制时间：20xx年5月30日目录1各分部分项施工方案41.1 道路灯基坑及电缆沟土方开挖41.2 土方回填71.3 控制箱柜安装121.4 电缆保护管地埋敷设181.5 PVC管地埋敷设221.6 管内穿线241.7 道路灯具安装301.8 角钢接地极安装351.9 电气设备调整试验381.10 砌筑电缆井392工程质量保证措施452.1 质量管理目标452.2 质量保证体系452.3 质量管理组织措施472.4 质量管理程序与质量预控基础工作482.5 各种质量管理制度492.6 物资检验规定512.7 过程检验及报验规定522.8

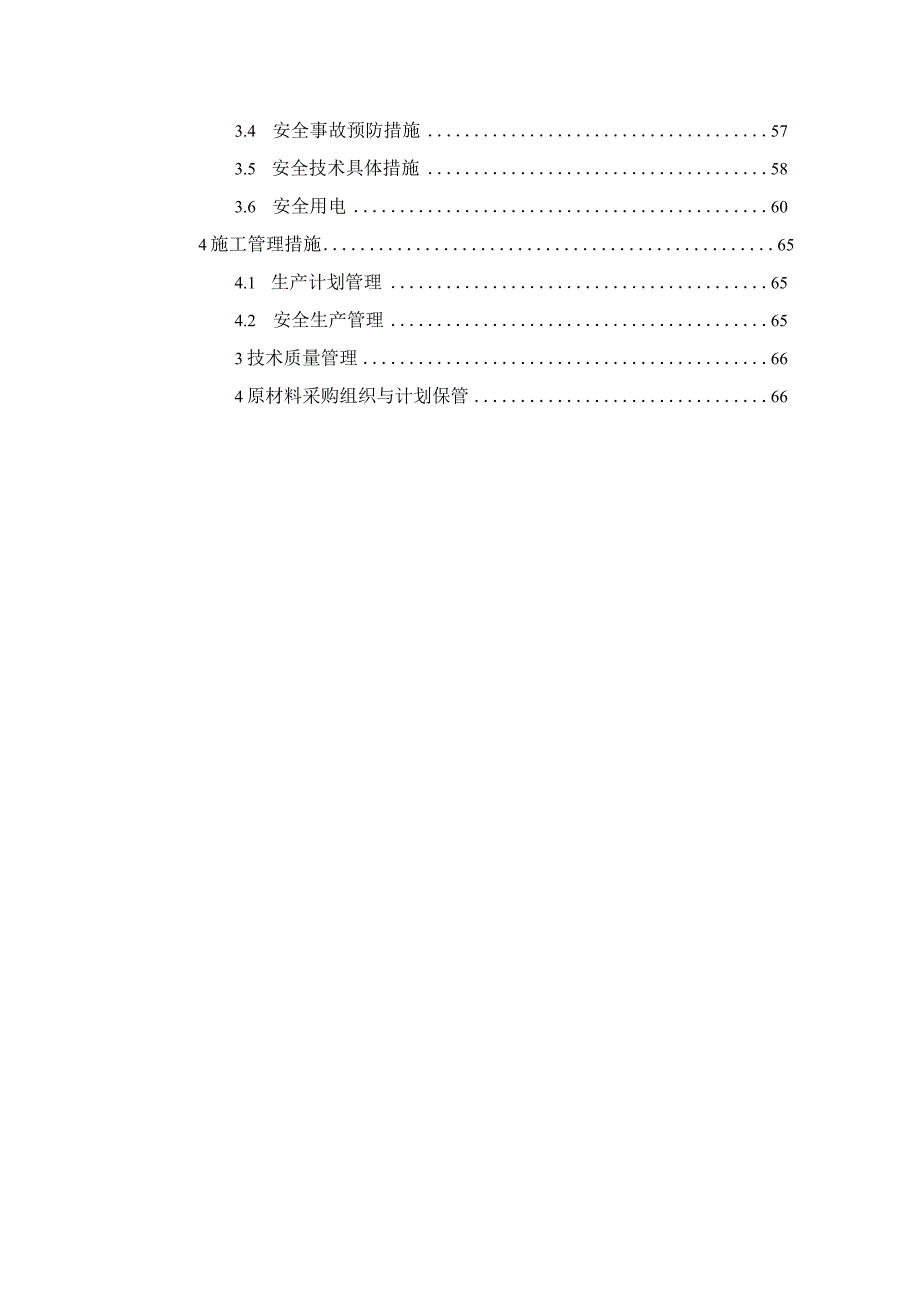

2、 不合格分项（工序）处理的规定522.9 工程质量检验评定规定532.10 质量保证资料管理规定532.11 工程质量奖罚规定542.12 加强成品保护工作543安全保证措施553.1 安全管理方针553.2 安全保证体系553.3 安全管理制度563.4 安全事故预防措施573.5 安全技术具体措施583.6 安全用电604施工管理措施654.1 生产计划管理654.2 安全生产管理653技术质量管理664原材料采购组织与计划保管661各分部分项施工方案1.1道路灯基坑及电缆沟土方开挖施工准备(I)技术准备熟悉施工图纸，编织电缆沟及基础坑土方开挖方案并经审批，对有关施工人员进行技术交底。组织
3、有关人员现场勘察地形、地貌，实行了解施工现场及周围情况。组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。(2)主要机具测量仪器、铁锹(尖头和平头)、手推车、手锤、铁镐、撬棍、线或20#铅丝、钢卷尺等。(3)作业条件土方开挖前，应详细查明施工区域内的地下、地上障碍物，对位于基坑、管沟内的管线和相距较近的地上、地下障碍物，已按拆、改或加固方案处理完毕。根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场,在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点;做好轴线控制测量的校核。根据电缆沟土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性生产和生活措施，同时敷
4、设现场供水、供电，并进行试水、试电。基坑边缘堆置土方或建筑材料或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m,弃土堆置的高度不应超过1.5m。（4）操作工艺a开挖坡度的确定基坑和管沟开挖时，应先进行测量定位，抄平放线，定出开挖宽度,按放线分段挖土。根据土质情况，采取四侧或两侧直立开挖或放坡,以保证施工操作安全。在天然湿度的土中，开挖基槽和管沟时，当挖土深度不超过下列规定时，可不放坡，不加支撑。密实、中密的沙土和碎石类土（填充物为砂）:LOm硬塑、可塑的粘质粉土及粉质粘土：1.25m硬塑、可塑的粘土和碎石类土（填充物为粘性）:L5m坚硬的粘:2.0m当土质为天然湿度、构造均匀，水
5、文地质条件良好（既不会发生坡降，采取直立开挖不加支护，基坑宽应稍大于基础宽。如超过规定的深度,但不大于5m时，应根据土质和施工具体情况进行放坡，以保证不塌方，放坡后基坑上口宽度由基础底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出30Cm50cm,以便与施工操作。b在工程施工区域设置测量控量控制网包括控制基线、轴线、和水平基准点；做好轴线控制测量的校核。控制网应该避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志，并测出各标桩处的自然地形、标高，基坑和电缆沟开挖，上部应有排水设施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。C开挖基坑或管沟时，应合理确定开挖顺序、路线及开挖深度。然
6、后分段分层均匀开挖。d在挖方边坡上如发现有软弱土、流砂土层时,或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。e开挖基坑和管沟，应采取措施防止基底超挖，一般可在设计标高以上暂留30Omm一层土不挖，以便经抄平后由工人清低挖出。f开挖基坑的土方，在场地有条件堆入时，应留回填的好土；多余土方一次运走，避免二次搬运。g土方一般不宜在雨期进行，如必须在雨期开挖时，开挖时可适当放缓边坡坡度或设置支撑并对坡面进行保护，同时应在坑外侧围设土堤或开挖水沟，防止地面水流入，经常对边坡、支撑、土堤进行检查,发现问题要及时处理。(5)成品保护a土方开挖时，应防止临近已有建筑物或构筑物、
7、道路、管线发生下沉或变形。必要时与设计单位或建设单位协商采取防护措施，并在施工或进行沉降位移观测。b施工如发现有文物等，应妥善保护，并应及时报请当地有关部门处理后方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关部门管理部门的书面同意，施工中应采取措施防止损坏管线，造成严重事故。C挖土时应对边坡支护结构做好保护，以防碰撞损坏。（6）应注意的质量问题a基底保护：基坑开挖后应尽量减少对固土的扰动。如果基础不能及时施工时，可在基底标高以上预留30Omm的土层不挖，待做基础时再挖。b合理安排施工顺序：土
8、方开挖的顺序、方法必须与设计相一致，“分层开挖，严禁超挖”的原则，宜先从低处开挖，形成一定坡度。c控制开挖尺寸，防止边坡过陡:基坑或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，还应根据需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。5、在雨期开挖基坑电缆沟应距坑边Im远处挖截水沟或筑挡水堤，防止雨水灌入淹泡基坑或冲刷边坡，造成边坡失稳塌方。1.2土方回填（1）技术准备a回填土前应根据工程特点、填方土料种类、密实度要求、施工条件等编制回填土方案，经审批后向操作人员进行技术交底。通过试验确定土料含水量控制范围、虚铺厚度、夯实遍数等参数。b根据分层回填土厚测放出回填标高控制线，以控制回填
9、土的标高或厚度。C确定土方机械、车辆的行走路线，并事先检查，必要时对经过的道路、桥梁进行加固加粗处理。d编制回填土施工方案，依据工程特点和填方土料种类通过试验确定含水量、虚铺厚度、压实遍数等参数，并向操作人员进行技术交底。(2)材料要求a料优先利用基坑和沟槽中挖出的土，但不得含有机杂质。其粒径不大于50mm,其最大粒径不得超过每层铺填厚度的2/3,含水量应符合规定要求。b碎石类土、砂土可用作表层以下的填料；含水量符合压实要求的粘性土，可用作各层填料。(3)主要机具自卸汽车、翻斗车、蛙式或柴油打夯机、手推车、铁锹、钢卷尺。(5)作业条件土方回填前应验收基底标高；并应采取措施，防止地表滞水流入填方
10、区，浸泡地基，造成基土下陷。a填方和压实前，对电缆保护管等进行检查验收，并做好隐蔽工程验收。b管沟的回填，应在基础制作和电缆保护管敷设完成后再进行。C按施工方案确定机械填土的施工顺序、土方机械车辆的行走路线等。(5)操作工艺a沟底清理填土前要清除沟底垃圾、树根等杂物，抽出搞穴积水、淤泥，验收沟底标高。b检验土质检验回填土料的种类、粒径，有无杂物是否符合规定，以及各种土料的含水率是否在控制范围内。C分层填土夯实压实机械的压实作用，随土层的深度增加而逐渐减小。在压实过程中，土密度也是表层大，而随深度加深逐渐较少，超过一定深度后，虽然反复碾压，土的密度仍与未压实前一样，各种压实机械的压实影响深度与土
11、的性质、含水量有关，所以，填方每层铺土厚度应根据土质、压实的密度要求和压实机械性能确定，夯实时夯实轨迹应相互搭接,防止漏夯。d填土夯实方法用蛙式或柴油打夯机分层打夯密实，回填土每层压实后，应按规范定额进行环刀取样，测出土的最大干密度，达到要求后再铺上一层土。人工夯填土，用60-80kg的石(木)夯，由5-8人拉绳，两人扶夯，举高不小于0.5m,一夯压半夯，按次序进行。大面积人工回填，用打夯机夯实，两机平行时，在同一夯得路线上，前后间距不得小于IOmo回填电缆沟时，为防止管道中心线位移或损坏管道应用人工先在管子两侧填土夯实、防腐绝缘或电缆周围，应回填细粒料。填方全部完成后，表面应进行拉线找平，凡
12、高于规定高程的地方，及时依线铲平；凡低于规定高程的地方应补土夯实。(6)质量标准土方回填前应清除沟底的垃圾、树根等杂物，抽除坑穴积水，淤泥,验收基底标高。如在耕植土或土上方填方，应在沟底压实后再进行。a填方施工过程中检查每层填土厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。b填方施工结束后，应检查标高、压实程度等，检查标准应符合设计要求。（7）成品保护a施工时应注意保护电缆管和路灯基座的成品，防止碰撞或位移。b夜间施工时，应合理安排施工顺序，要有足够亮度的照明措施，防止填铺超厚，严禁用车直接将士倒入沟槽内。C基础的现浇混凝土应达到一定强度，在不致因填土而受损
13、害时，方可进行回填土作业。d已完成的填土应将表面压实，路牙和路灯基座处应做成一定的坡向排水。（8）应注意的质量问题a填土方工程应分层填土压实,最好采用同类土。如果用不同类土时，应把透水性较大的土层置于透水性较小的土层下面。若已将透水性较小的填筑在下层，则在填缝层透水性较大的土壤之前，将两层结合面做成中央高些，四周低的弧面排水坡度或设置盲沟，以免填土内形成水囊。b基坑回填应分层对称：防止造成一侧压力，出现不平衡，破坏基础或构筑物。当填方位于倾斜的地面时，应先将斜坡改成阶梯状，然后分层填土以防填土滑动。防止回填土下沉：应注意解决虚铺土超厚,漏压或未压够遍数，坑（槽）底有机物、泥土等杂物清理不彻底等
14、问题。在施工中应认真执行规范规定，检查发现问题后，及时纠正。C回填土应碾压密实：回填施工前，应清楚填方区的积水，如遇软土，淤泥，必须进行换土回填；对湿土造成的“橡皮土”要挖出换土重填。在地形、工程地质复杂地区的填土，且对填土密实度要求较高时，采取措施以防土粒流失，造成不均匀下沉和坍塌等事故。d回填基坑和管沟时，为防止基础和管道在土压力作用下产生偏移或变形，应从四周或两侧均匀地分层进行。在不损坏管道的情况下，方可采用机械回填土方和压实。e在电缆管接口处，防腐绝缘层或电缆周围，应使用细粒土料回填。f填方应按设计要求预留沉降量，如设计无要求时可根据工程性质、填方高度、填料种类、地基情况等确定。(9)
15、职业健康安全措施a基坑和管沟回填，应检查坑壁有无塌方迹象，下坑操作人员应正确佩戴安全帽。b基坑回填应分层对称进行，防止造成两侧压实不平衡使基础变形或侧倾。C在填土夯实过程中，要随时注意边坡土的变化。对坑沟壁有松土掉落时，应采取适当的措施;用推土机回填时,铲刀不得超大型出坡沿，以防倾覆。陡坡地段推土须设专人指挥，严禁在陡坡上转弯。d基坑回填土时，支撑的拆除，应按回填顺序，从下而上逐步拆除,不得全部拆除后再回填，以免使边坡失稳更换支撑时必须先装新的再拆除旧的。e蛙式打夯机使用前应对各部进行认真检查，电机及接头应有良好红外绝缘；夯土时，应由两人操作，一人操作机械，一人拉持电缆，操作人员应穿绝缘胶鞋、戴绝缘手套；操作时，打夯机前进方向严禁站人，多台机同时作业，应相距5m以上，停用或停电时应切断电源。1.3控制箱柜安装1.3. 1施工准备（D技术准备施工图纸、设备产品合格证等技术资料齐全。施工前明确设计要求，熟悉现行规范、技术标准。施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
