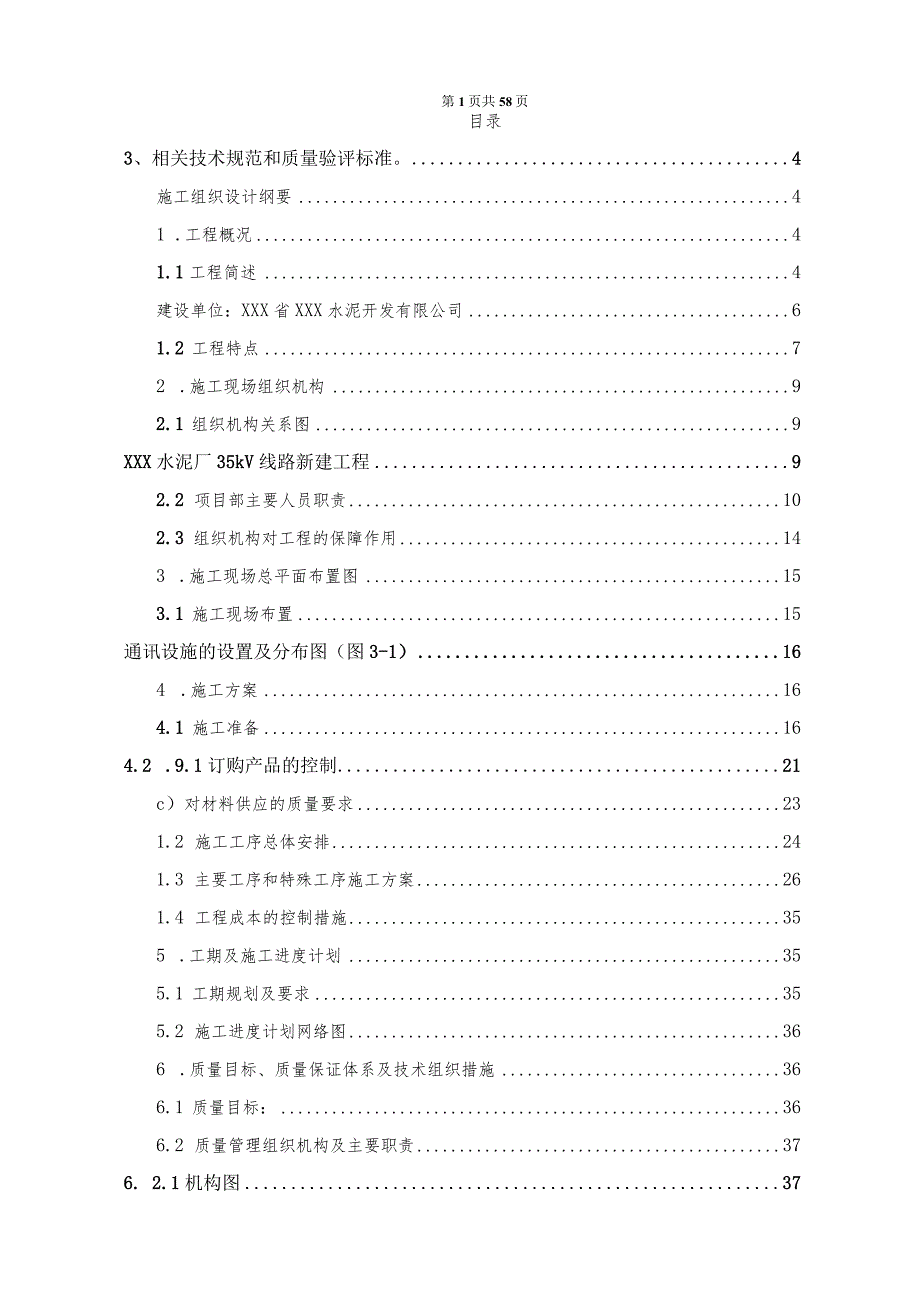

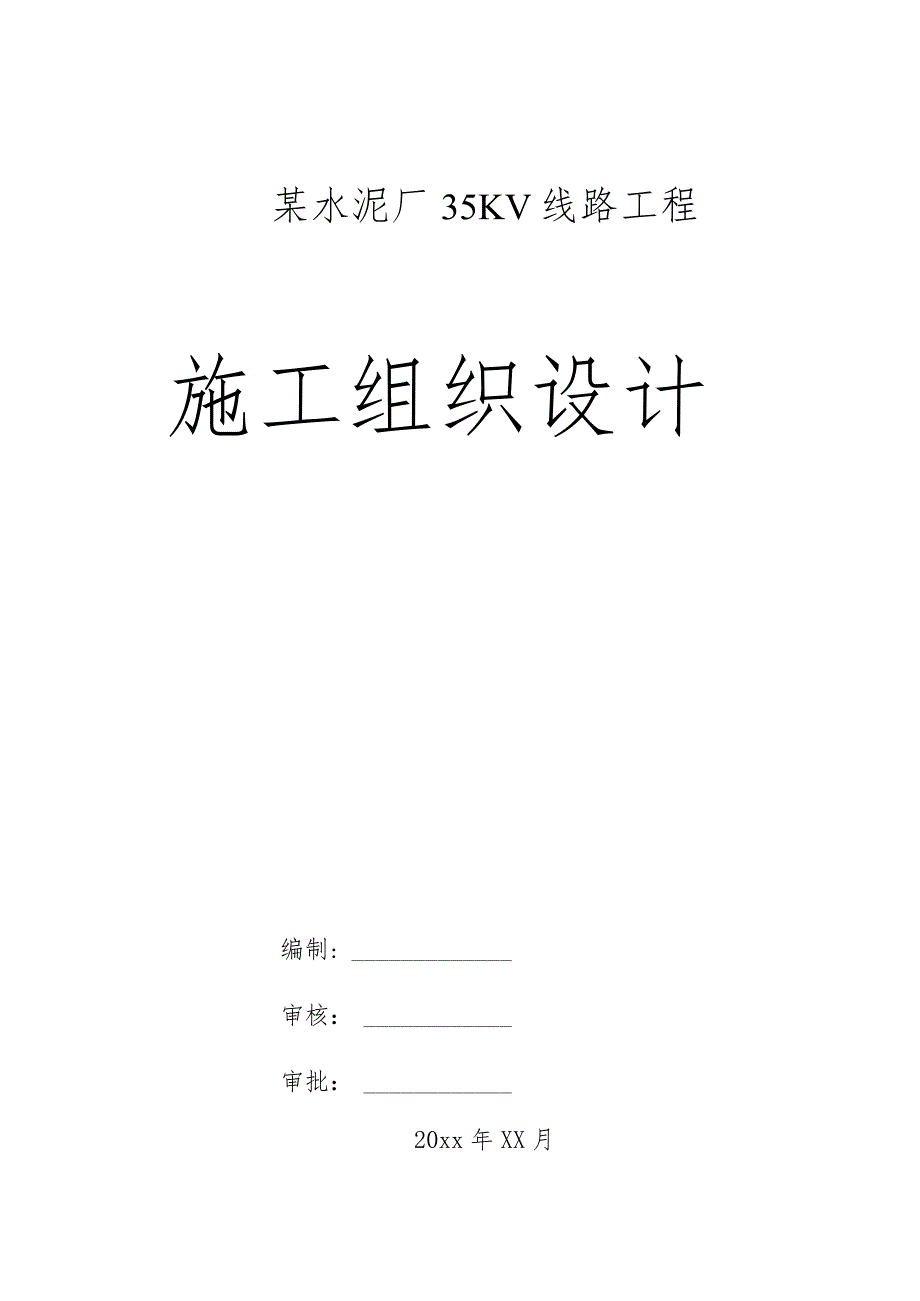

1、某水泥厂35KV线路工程施工组织设计编制:审核:审批:20xx年XX月第1页共58页目录3、相关技术规范和质量验评标准。4施工组织设计纲要41 .工程概况41.1 工程简述4建设单位:XXX省XXX水泥开发有限公司61.2 工程特点72 .施工现场组织机构92.1 组织机构关系图9XXX水泥厂35kV线路新建工程92.2 项目部主要人员职责102.3 组织机构对工程的保障作用143 .施工现场总平面布置图153.1 施工现场布置15通讯设施的设置及分布图(图3-1)164 .施工方案164.1 施工准备164.2 .9.1订购产品的控制21c)对材料供应的质量要求231.2 施工工序总体安排2

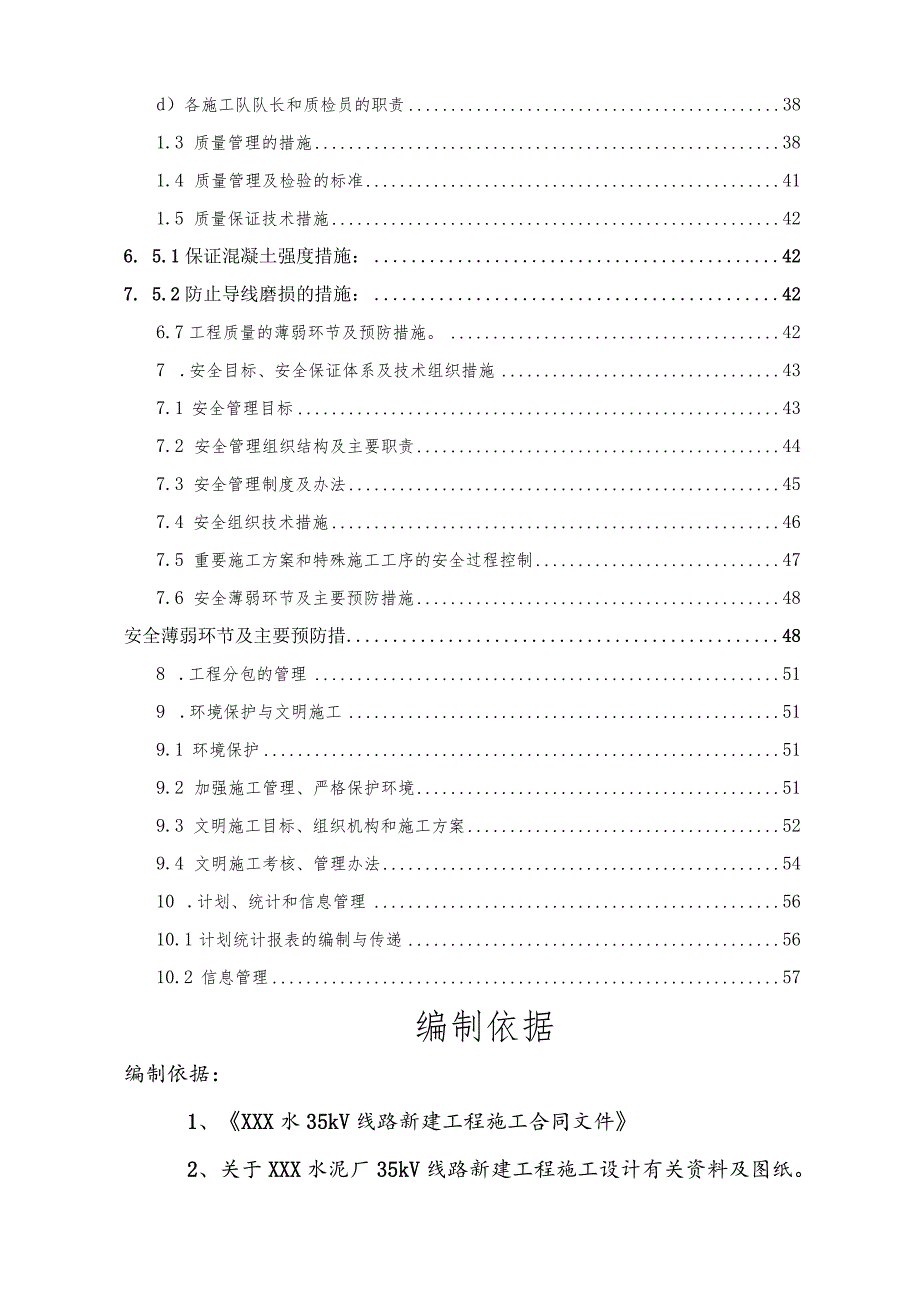

2、41.3 主要工序和特殊工序施工方案261.4 工程成本的控制措施355 .工期及施工进度计划355.1 工期规划及要求355.2 施工进度计划网络图366 .质量目标、质量保证体系及技术组织措施366.1 质量目标:366.2 质量管理组织机构及主要职责376. 2.1机构图37d)各施工队队长和质检员的职责381.3 质量管理的措施381.4 质量管理及检验的标准411.5 质量保证技术措施426. 5.1保证混凝土强度措施:427. 5.2防止导线磨损的措施:426.7工程质量的薄弱环节及预防措施。427 .安全目标、安全保证体系及技术组织措施437.1 安全管理目标437.2 安全管理
3、组织结构及主要职责447.3 安全管理制度及办法457.4 安全组织技术措施467.5 重要施工方案和特殊施工工序的安全过程控制477.6 安全薄弱环节及主要预防措施48安全薄弱环节及主要预防措488 .工程分包的管理519 .环境保护与文明施工519.1 环境保护519.2 加强施工管理、严格保护环境519.3 文明施工目标、组织机构和施工方案529.4 文明施工考核、管理办法5410 .计划、统计和信息管理5610.1 计划统计报表的编制与传递5610.2 信息管理57编制依据编制依据:1、XXX水35kV线路新建工程施工合同文件2、关于XXX水泥厂35kV线路新建工程施工设计有关资料及图
4、纸。3、相关技术规范和质量验评标准。4、类似的工程施工方案、施工经验和工程总结。5、实地考察和现场调查所搜集的资料。6、南方电网建设与改造若干技术规定施工组织设计纲要1 .工程概况1. 1工程简述1. 1.1.1工程规模:本工程系XXX省XXX水泥开发有限公司投资建设的35kV送电线路,本标段起点从XXXllOkV变电站35kV构架出线起至N40塔止,线路总长度11.69km。XXX变至NI号塔XXX米为电缆,N40号塔至XXX泥厂变电站256米也为电缆,以上的电缆部分不包在本工程内。线路路径为:从XXXllOkV变电站35kV构架出线,设终端塔J1;跨过一片水田在田坎村附近设转角J2;右转,
5、在水田之间通过,在附近设转角J3;右转跨越田坎村的简易公路,在水田间设转角J3;然后左转到XXX线的右边设转角J4;继续右转,沿XXX线的右边经过张家寨、孙家坡顶等,在沙沙坡村后面设转角J13;再左转经营盘脚跨过XXX公路设转角J16,经过XXX乡XXX村的东南边山脚设转角J17;右转沿着XXX村山脚走在XXX水泥厂东面山坡上设转角J20;即N40号塔为止。2. 1.2工程承包范围:本工程承包范围为起自从XXXIlokV变电站35kV构架起至N40号塔止,线路长11.69kmo1.L2.1线路复测及其有关数据的修正、基础施工、杆塔组立、导地线架设、接地线附设、附件跳线安装及其附属工程。I .1
6、.2.2由施工质量原因造成缺陷的检修与返工。II .2.3架线施工跨越电力线、公路等的申请手续。2.4本体施工,通道清理,青苗赔偿。1.1.2.5因工程建设引起,使周围环境遭到破坏的恢复。1.1.2.6施工合同规定保修期内的工程保修。1.1.2.7施工临建设施的搭设与拆除。1.L2.8工程的竣工移交与配合调试。.1.3地质及地貌状况:沿线地貌类型总体上属于花岗岩风化剥蚀性高原及平丘,地势较高。沿线裂性平原主要经济作物为水稻,沿线平丘主要经济作物为玉米、少量果树。沿线山体总体上平缓开阔,植被发育,不存在大型滑坡、大型冲沟、泥石等不良地质现象,稳定性较好,局部可见取土留下的小土坑及山丘前洼地,但不
7、影响塔基的稳定性。1.L4交通情况:本工程地处XXX省XXX县境内,线路所经地段主要为丘陵,交通条件一般,二次运距为300-600米。有离线路较近的公路可供利用,少量的土公路局部因缺少保养和维修,需修整和拓宽。汽车运输和人力运输较为方便。1.L5交叉跨越:本工程穿50OkV线路1次、HOKV线路2次、35KV线路3次。跨越IOkV线路6次、380V线路2次、220V线路3次、通信线3次、公路2次、车路3次、河流3次。1 .L6电压、回路数、导线和地线型号:额定电压:35kV,单回路架设,线路长11.69km。导线:选用LGJT85/30型钢芯铝绞线,导线设计最大使用应力:115.87Mpa,安
8、全系数:2.50地线:在线路两边L5-2.5公里内架设地线一根,地线采用GJ-35型钢较线,地线设计最大使用应力:423.28Mpa,安全系数:3.0。基础型式:本工程铁塔基础采用现浇台阶梯式钢筋混凝土基础,水泥电杆采用预制底、拉盘。绝缘配合:本工程位于黔西县境内,污秽等级按I级考虑;绝缘子采用FXB4-35/70合成绝缘子,结构加长640mm。悬垂串用1支,重要跨越处2支,耐张串用1支,变电站进出线档用1支。跳线采用型号为XWP-7的防污绝缘子,每串3片。1.1.7工程建设工作部门建设单位:XXX省XXX水泥开发有限公司监理单位:XXX工程监理有限责任公司设计单位:XXX水利电力工程有限公司
9、施工单位:建设有限公司运行单位:XXX省XXX泥开发有限公司表1-1工程主要材料表序号材料名称单位数量备注1300*6米上段根11自供材料2300*6米中段根2自供材料3300*6米下段根11自供材料4300*4.5米上段根8自供材料5300*4.5米中段根33自供材料6300*4.5米下段根8自供材料7400*4.5米上段根18自供材料8400*4.5米中段根34自供材料9400*6米中段根2自供材料10400*6米下段根7自供材料11400*4.5米下段根10自供材料导线吨21.5自供材料地线吨1.2自供材料悬式绝缘子片180自供材料合成绝缘子支193自供材料接地钢材吨3.43自供材料铁塔
10、钢材吨18.2自供材料基础钢材吨2.2自供材料基础於(C20)米331.38自供材料1.2工程特点1.2.1设计特点:1.2.1.1设计气象条件表12气象条件设计气象名称温度()风速(ms)最高气温400最低气温-100正常大风2025验算大风2025安装情况510大气过电压1515操作过电压2020年平均气温150雷暴日/年60天/年1.2.1.2采用了阶梯式基础,以减少土石方开挖,保护环境。1.2.L3本线路杆塔用量比例:铁塔,7.5%,水泥杆92.5%。1.2.L4导线、地线均采用防振锤进行防振。1.2.1.5绝缘子采用FXB4-35/70型合成绝缘子。1.2. 1.2.1.6全线金具连
11、接采用液压连接。1.3. 1.7线路曲折系数:1.03。1.3.2 工程特点:设计参数见表13。线路名称XXX一天瑞水泥厂35kV线路新建工程区设计电压35kV回路数单回路平均档距292m最大档距538实际长度11690m转角次数20杆塔总数40基其中铁塔数3基本工程交叉跨越见表14。表14交叉跨越跨越分类电力线路(Kv)通讯线公路车路水塘水渠水沟小河平房35100.380.22323001330O6231.3.3 自然环境:本工程线路位于XXX省黔西县境内,年平均气温15度,降水丰富,植被一般,风速较不大。线路所经地段主要为丘陵。经济树木少跨越较多。2,施工现场组织机构2.1组织机构关系图施
12、工现场设项目经理部,项目经理对公司经理负责,受公司经理委托在施工现场对本工程项目的实施过程进行组织,管理和协调。项目经理由XXX担任,项目部的人员由公司下属的各职能部门选派业务骨干组成,在项目部中承担相应工作且接受工程监理工程师的监督检查。施工队为工程建设的主要力量,施工队长对项目经理负责,执行项目经理下达的有关施工生产及其经营管理、安全、质量等方面作业计划。组织机构图见下图:XXX水泥厂35kV线路新建工程项目经理部建设有限公司总经理2.2项目员职责2.2.1项目经理项目经理是公司经理授权的工程管理代表,是公司法人代表在本项目上的委托代理人,对外在授权范围内处理各项事务,对内是项目实施的第一
13、责任者和最高组织者,决策本工程的各项重大事宜并对公司总经理负责。2.2,1.1.是本工程质量、安全第一责任人,对本工程安全、质量全面负责,保证为项目法人提供优质的工程和满意的服务。负责组织本工程各项管理制度并落实。对质量保证期间的问题及时进行处理。2.2.1.2.科学的组织、平衡、调整工程施工所需的人、财、物等各种资源,保证工程按计划完成。2.2.1.3.维护项目法人及职工的权益,对项目法人的要求和公司下达的各项经济技术指标的完成负领导责任。2. 2,1,4.全面负责本工程计划、组织、控制、协调、信息反馈等工作。负责成本分析方案及相应措施。2.2. 1.5.对本工程总体目标的实施全面负责。组织
