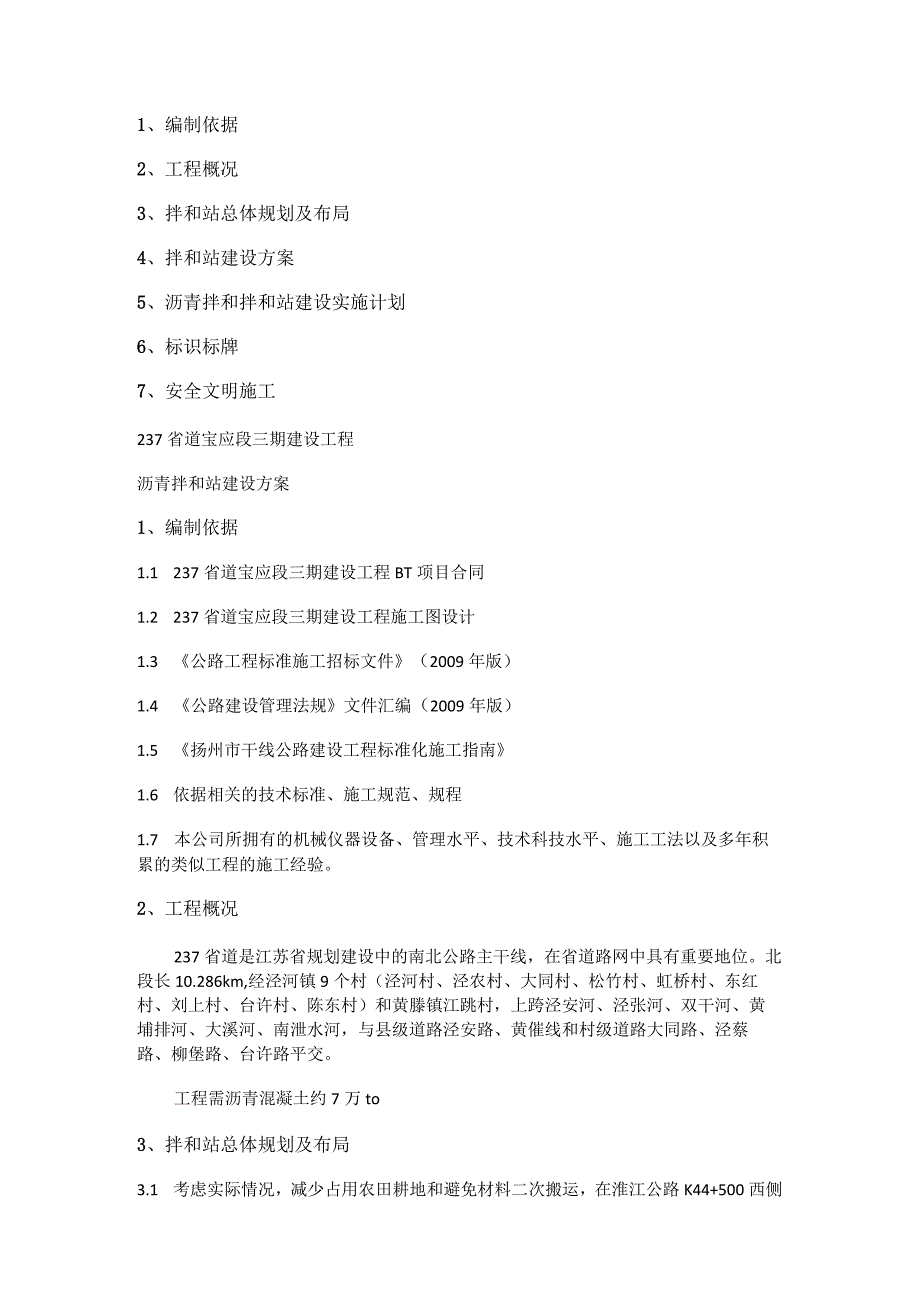

1、1、编制依据2、工程概况3、拌和站总体规划及布局4、拌和站建设方案5、沥青拌和拌和站建设实施计划6、标识标牌7、安全文明施工237省道宝应段三期建设工程沥青拌和站建设方案1、编制依据1.1 237省道宝应段三期建设工程BT项目合同1.2 237省道宝应段三期建设工程施工图设计1.3 公路工程标准施工招标文件（2009年版）1.4 公路建设管理法规文件汇编（2009年版）1.5 扬州市干线公路建设工程标准化施工指南1.6 依据相关的技术标准、施工规范、规程1.7 本公司所拥有的机械仪器设备、管理水平、技术科技水平、施工工法以及多年积累的类似工程的施工经验。2、工程概况237省道是江苏省规划建设中

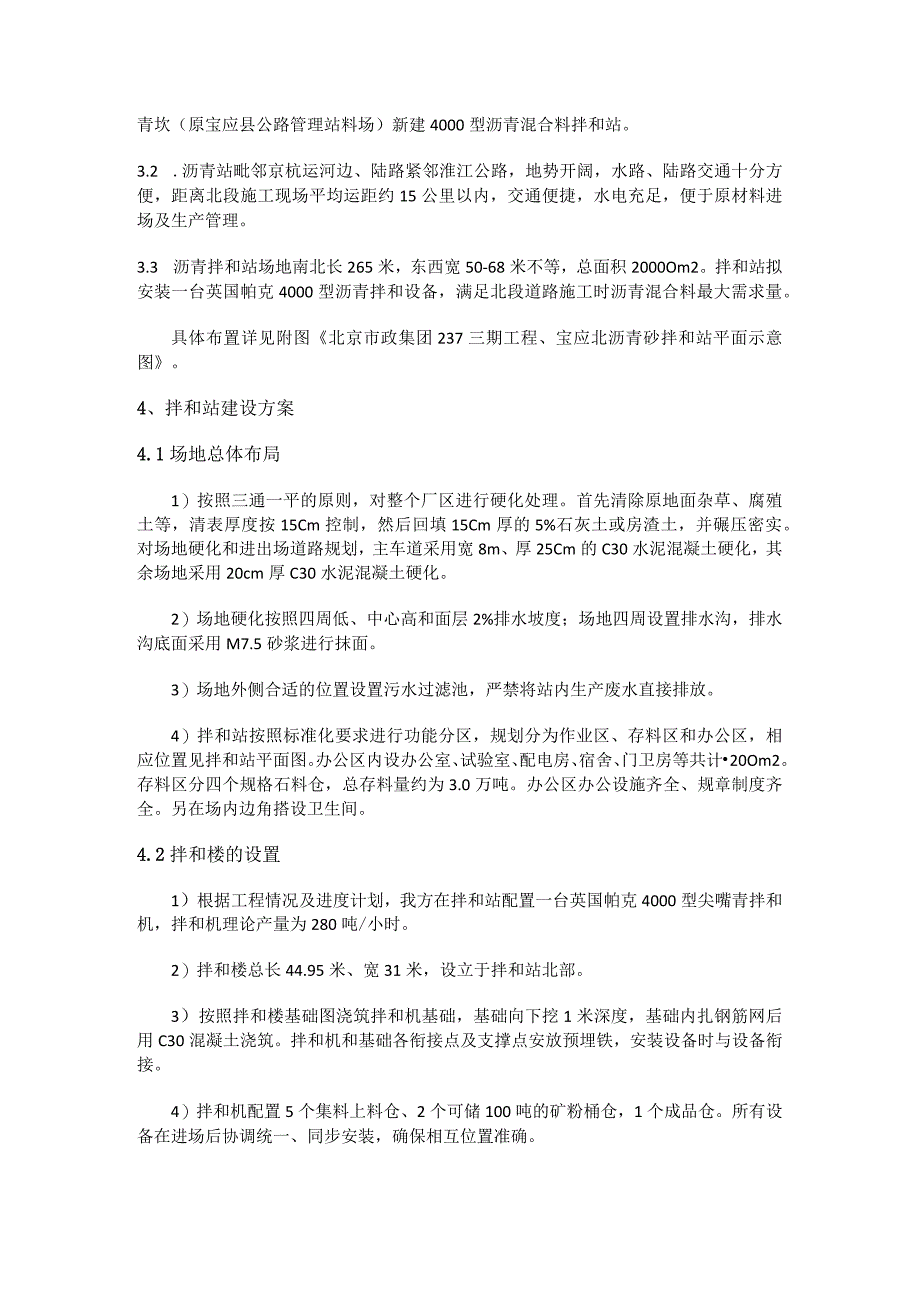

2、的南北公路主干线，在省道路网中具有重要地位。北段长10.286km,经泾河镇9个村（泾河村、泾农村、大同村、松竹村、虹桥村、东红村、刘上村、台许村、陈东村）和黄滕镇江跳村，上跨泾安河、泾张河、双干河、黄埔排河、大溪河、南泄水河，与县级道路泾安路、黄催线和村级道路大同路、泾蔡路、柳堡路、台许路平交。工程需沥青混凝土约7万to3、拌和站总体规划及布局3.1 考虑实际情况，减少占用农田耕地和避免材料二次搬运，在淮江公路K44+500西侧青坎（原宝应县公路管理站料场）新建4000型沥青混合料拌和站。3.2 .沥青站毗邻京杭运河边、陆路紧邻淮江公路，地势开阔，水路、陆路交通十分方便，距离北段施工现场平均
3、运距约15公里以内，交通便捷，水电充足，便于原材料进场及生产管理。3.3 沥青拌和站场地南北长265米，东西宽50-68米不等，总面积2000Om2。拌和站拟安装一台英国帕克4000型沥青拌和设备，满足北段道路施工时沥青混合料最大需求量。具体布置详见附图北京市政集团237三期工程、宝应北沥青砂拌和站平面示意图。4、拌和站建设方案4.1场地总体布局1）按照三通一平的原则，对整个厂区进行硬化处理。首先清除原地面杂草、腐殖土等，清表厚度按15Cm控制，然后回填15Cm厚的5%石灰土或房渣土，并碾压密实。对场地硬化和进出场道路规划，主车道采用宽8m、厚25Cm的C30水泥混凝土硬化，其余场地采用20c
4、m厚C30水泥混凝土硬化。2）场地硬化按照四周低、中心高和面层2%排水坡度；场地四周设置排水沟，排水沟底面采用M7.5砂浆进行抹面。3）场地外侧合适的位置设置污水过滤池，严禁将站内生产废水直接排放。4）拌和站按照标准化要求进行功能分区，规划分为作业区、存料区和办公区，相应位置见拌和站平面图。办公区内设办公室、试验室、配电房、宿舍、门卫房等共计20Om2。存料区分四个规格石料仓，总存料量约为3.0万吨。办公区办公设施齐全、规章制度齐全。另在场内边角搭设卫生间。4.2拌和楼的设置1）根据工程情况及进度计划，我方在拌和站配置一台英国帕克4000型尖嘴青拌和机，拌和机理论产量为280吨/小时。2）拌和

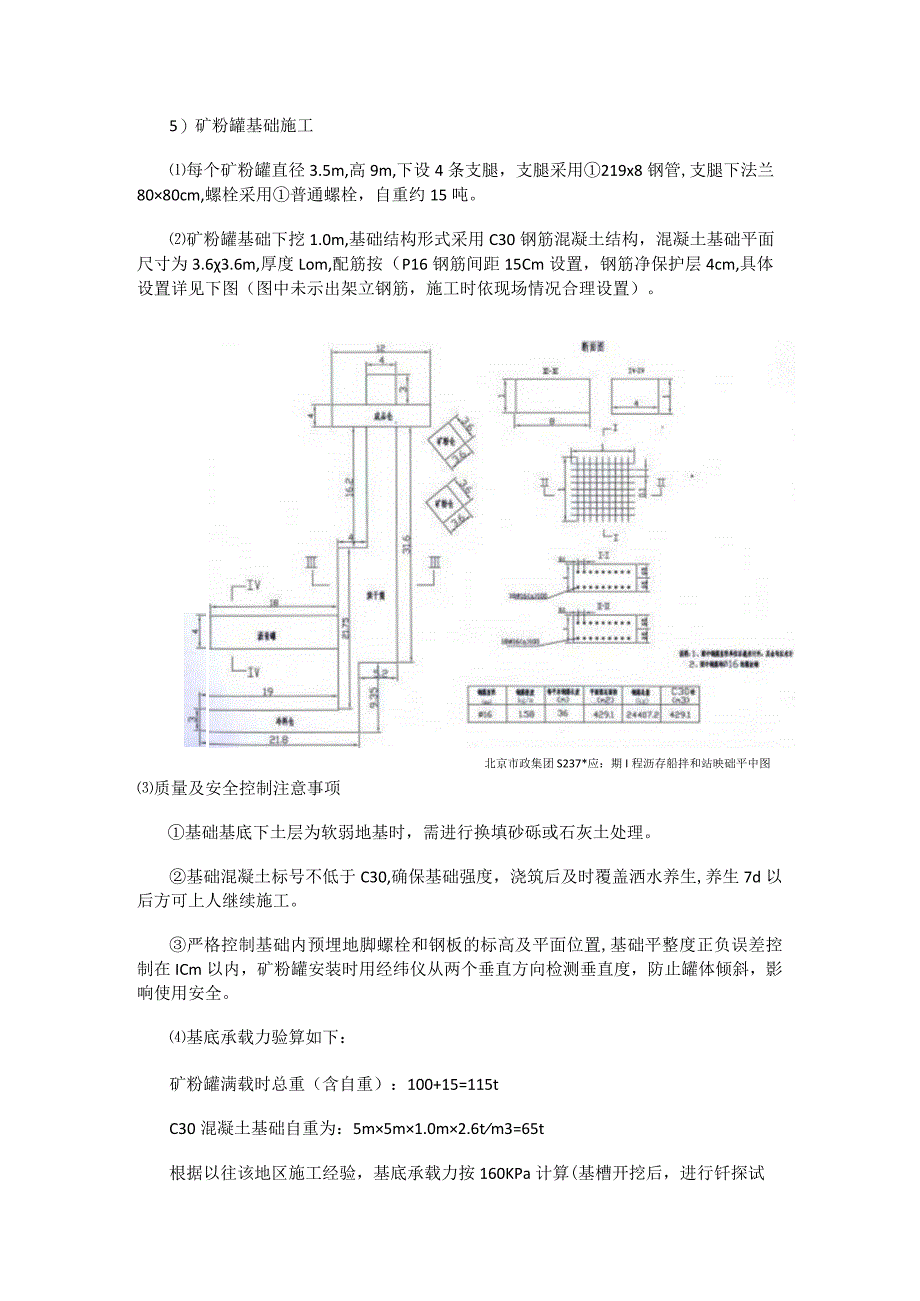

5、楼总长44.95米、宽31米，设立于拌和站北部。3）按照拌和楼基础图浇筑拌和机基础，基础向下挖1米深度，基础内扎钢筋网后用C30混凝土浇筑。拌和机和基础各衔接点及支撑点安放预埋铁，安装设备时与设备衔接。4）拌和机配置5个集料上料仓、2个可储100吨的矿粉桶仓，1个成品仓。所有设备在进场后协调统一、同步安装，确保相互位置准确。5）矿粉罐基础施工每个矿粉罐直径3.5m,高9m,下设4条支腿，支腿采用219x8钢管,支腿下法兰8080cm,螺栓采用普通螺栓，自重约15吨。矿粉罐基础下挖1.0m,基础结构形式采用C30钢筋混凝土结构，混凝土基础平面尺寸为3.63.6m,厚度Lom,配筋按（P16钢筋间
6、距15Cm设置，钢筋净保护层4cm,具体设置详见下图（图中未示出架立钢筋，施工时依现场情况合理设置）。北京市政集团S237*应：期I程沥存船拌和站映础平中图质量及安全控制注意事项基础基底下土层为软弱地基时，需进行换填砂砾或石灰土处理。基础混凝土标号不低于C30,确保基础强度，浇筑后及时覆盖洒水养生,养生7d以后方可上人继续施工。严格控制基础内预埋地脚螺栓和钢板的标高及平面位置,基础平整度正负误差控制在ICm以内，矿粉罐安装时用经纬仪从两个垂直方向检测垂直度，防止罐体倾斜，影响使用安全。基底承载力验算如下：矿粉罐满载时总重（含自重）：100+15=115tC30混凝土基础自重为：5m5m1.0m
7、2.6tm3=65t根据以往该地区施工经验，基底承载力按160KPa计算(基槽开挖后，进行钎探试验，复核基底承载力，若达不到再制定相应的处理措施)基底验算：(115+65)10(55)=72Kpa160Kpa基底承载力满足要求。混凝土强度验算每个矿粉罐有4条支腿，每条支腿下接触的钢板尺寸为0.80.8m,受力面积0.64m2o每个支腿承重：115/4=28.75吨接触面混凝土抗压强度：28.75x10/(0.8x0.8)/1000=0.449MPa70.32KN2198钢管抗拉强度满足要求。抗剪强度校核单根2198钢管的抗剪强度F剪maxF剪max=53.03102125=662.88KNF剪
8、=26.775KN2198钢管抗剪强度满足要求。d单个法兰盘436普通螺栓的抗拉抗剪强度校核查得：普通螺栓的抗拉抗剪强度分别以300N/mm2、125Nmm2ihe.单个法兰盘436螺栓的抗拉强度校核单个法兰盘436螺栓的抗拉强度Fl拉maxFlmax=(36/2)24300=1220.83KN70.32KN单个法兰盘436螺栓的抗拉强度满足要求。f.单个法兰盘436螺栓的抗剪强度校核单个法兰盘436螺栓能承受的最大剪力Fl剪maxFl剪max=nx(36/2)2x4x125=508.7KNF剪=26.775KN单个法兰盘436螺栓的抗剪强度满足要求。混凝土基础抗倾覆验算风荷载对基础的扭矩=F
9、X(h+l)=26.7757.5=200.8kNm混凝土基础结构抗倾覆扭矩;基础自重X基础长度/2=55l2.51052=312.5kNm风荷载对基础的扭矩混凝土基础结构抗倾覆扭矩，所以55lm钢筋混凝土基础满足要求。结论通过以上计算可知，矿粉罐满足十二级风力最不利荷载组合条件下的安全稳定性要求，因此，无需采取额外加固措施。但是，要随时关注务必使法兰盘螺栓处于拧紧状态，且上部螺帽均不得少于2个。相邻罐体顶部之间采用两根不小于8槽钢或不小于N755的角钢连接成一个整体。7）主机基础施工主机基础采用Im厚钢筋混凝土结构，按设备厂家提供的基础平面位置图立模浇筑双层钢筋混凝土,混凝土标号为C30,配筋
10、为16钢筋，间距IOCm设置，钢筋净保护层4cm,钢筋安装完成后预埋地脚螺栓,确保预埋件位置准确且牢固，避免浇筑混凝土时预埋件变形。承载力验算如下：拌和楼主机每条支腿承载12t,基底承载力仍按160Kpa计算：混凝土基础自重：ImXimXlmX2.6t立方米=2.6t（120+26）/（Ixl）=146Kpa160Kpa,主机基础满足要求。4.3拌和设备具体要求1）每个供料仓采用5mm厚钢板加高50cm,防止串料。2）拌和设备配有自动计量和打印系统。用水控制采用流量计。3）拌和设备在使用前邀请有检测资质的单位进行标定合格后再投入生产。4）拌和站操作室旁边设醒目配合比标示牌。标示牌内容包括配合比
