《焊接工艺规程316L.docx》由会员分享，可在线阅读，更多相关《焊接工艺规程316L.docx（8页珍藏版）》请在第壹文秘上搜索。
1、焊接工规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号（PQRNO.）：焊接工艺规程编号：316L-Ol焊接方法：SM1VGTWGMWFCWSAW其它机动化程度：0手工口机动口自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊60165坡口制备方法：机械打磨接顺序等）：T/108S坡口检SS坡口检预1方法：/I比例：/.2.53母材：材质：316L+316L标准号：ASMEB36.10M+ASMEB16.5规格：108*3.5mm焊接材料：焊丝：标准：AWSA5.9；型号：ER316L；牌号：CHG-316L焊条：标准：乙；型号：_/_;牌号：_!_焊剂：标准
2、：_L_;型号：/;牌号：/焊材烘干：温度：/：时间：_h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量（Tl51/min背保气体：氮气;流量-10751/min拖罩保护气：/;流量一/1/min鸽极类型：WCE-型鸨极规格：2.5喷嘴尺寸：10mm预热、道间温度要求：预热温度：_/_加热方法：/预热范围：/nun道间温度：W150C测量方法及部位：_L后热要求：后热时机：/加热方式：/保温温度：乙C保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/aCh:保温温度：_/_C保温时间：_/_h;冷却速度：_/_/h加热方式：/冷却方式：/测温方式：/熔化极气体保护焊熔

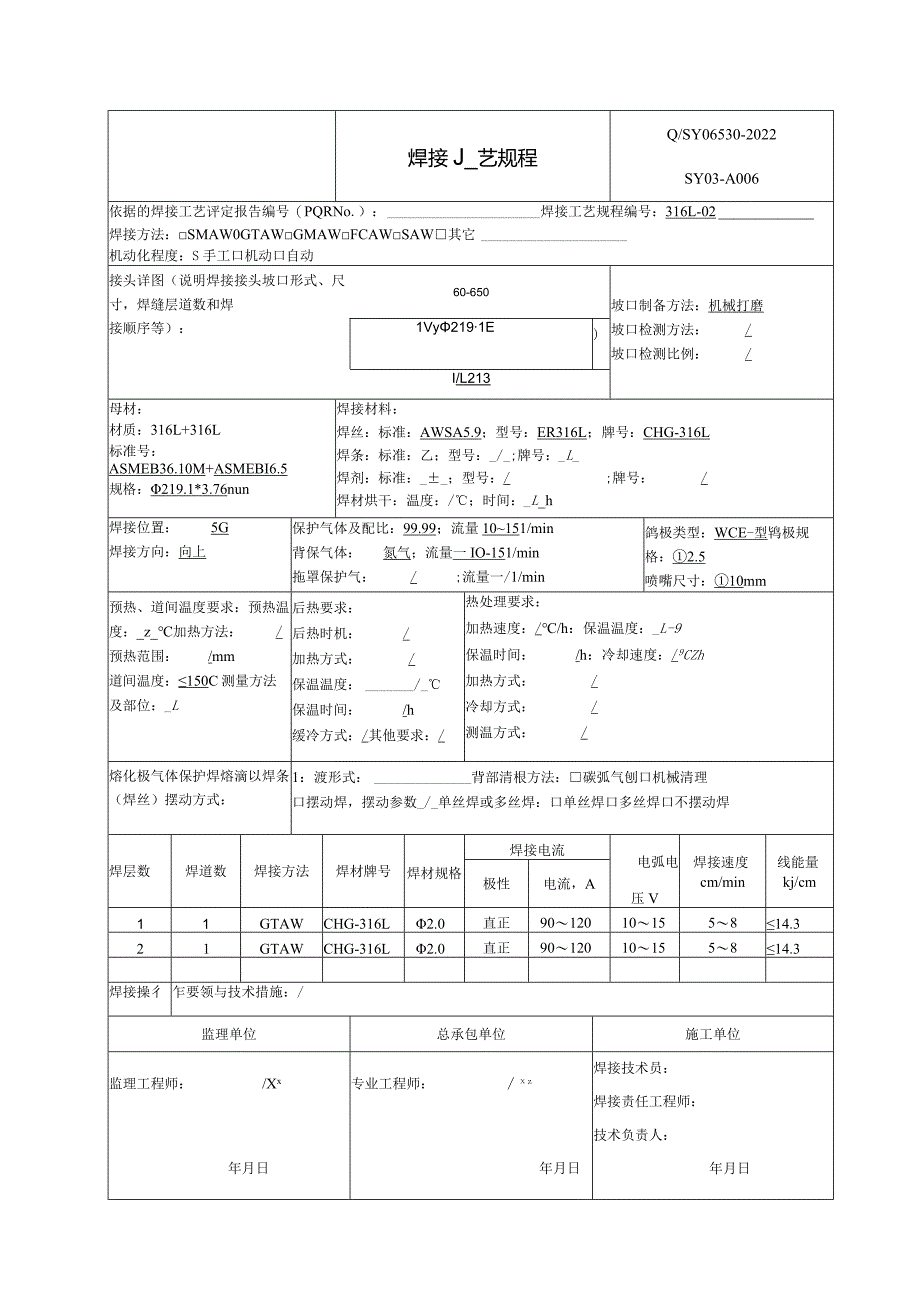

3、滴以焊条（焊丝）摆动方式：1：渡形式：背部清根方法：口碳弧气刨口机械清理口摆动焊，摆动参数_/_单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kj/cm极性电流，A11GTAWCHG-316L2.0直正90120K)155814.321GTAWCIIG-316I,2.0直正9012010155814.3焊接操彳乍要领与技术措施：/监理单位总承包单位施工单位监理工程师：/Xx年月日专业工程师：/Xx年月日焊接技术员：焊接责任工程师：技术负责人：年月日焊接J_艺规程Q/SY06530-2022SY03-A006依据的焊接工
4、艺评定报告编号（PQRNo.）：焊接工艺规程编号：316L-02焊接方法：SMAW0GTAWGMAWFCAWSAW其它机动化程度：S手工口机动口自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊60-650坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/接顺序等）：1Vy2191E)I/L213母材：材质：316L+316L标准号：ASMEB36.10M+ASMEBI6.5规格：219.1*3.76nun焊接材料：焊丝：标准：AWSA5.9；型号：ER316L；牌号：CHG-316L焊条：标准：乙；型号：_/_;牌号：_L_焊剂：标准：_；型号：/;牌号：/焊材烘干：温度：/；时间
5、：_L_h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量10151/min背保气体：氮气；流量一IO-151/min拖罩保护气：/;流量一/1/min鸽极类型：WCE-型鸨极规格：2.5喷嘴尺寸：10mm预热、道间温度要求：预热温度：_z_加热方法：/预热范围：/mm道间温度：150C测量方法及部位：_L后热要求：后热时机：/加热方式：/保温温度：/_保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/h：保温温度：_L-9保温时间：/h：冷却速度：/9CZh加热方式：/冷却方式：/测温方式：/熔化极气体保护焊熔滴以焊条（焊丝）摆动方式：1：渡形式：背部清根方法：碳弧气

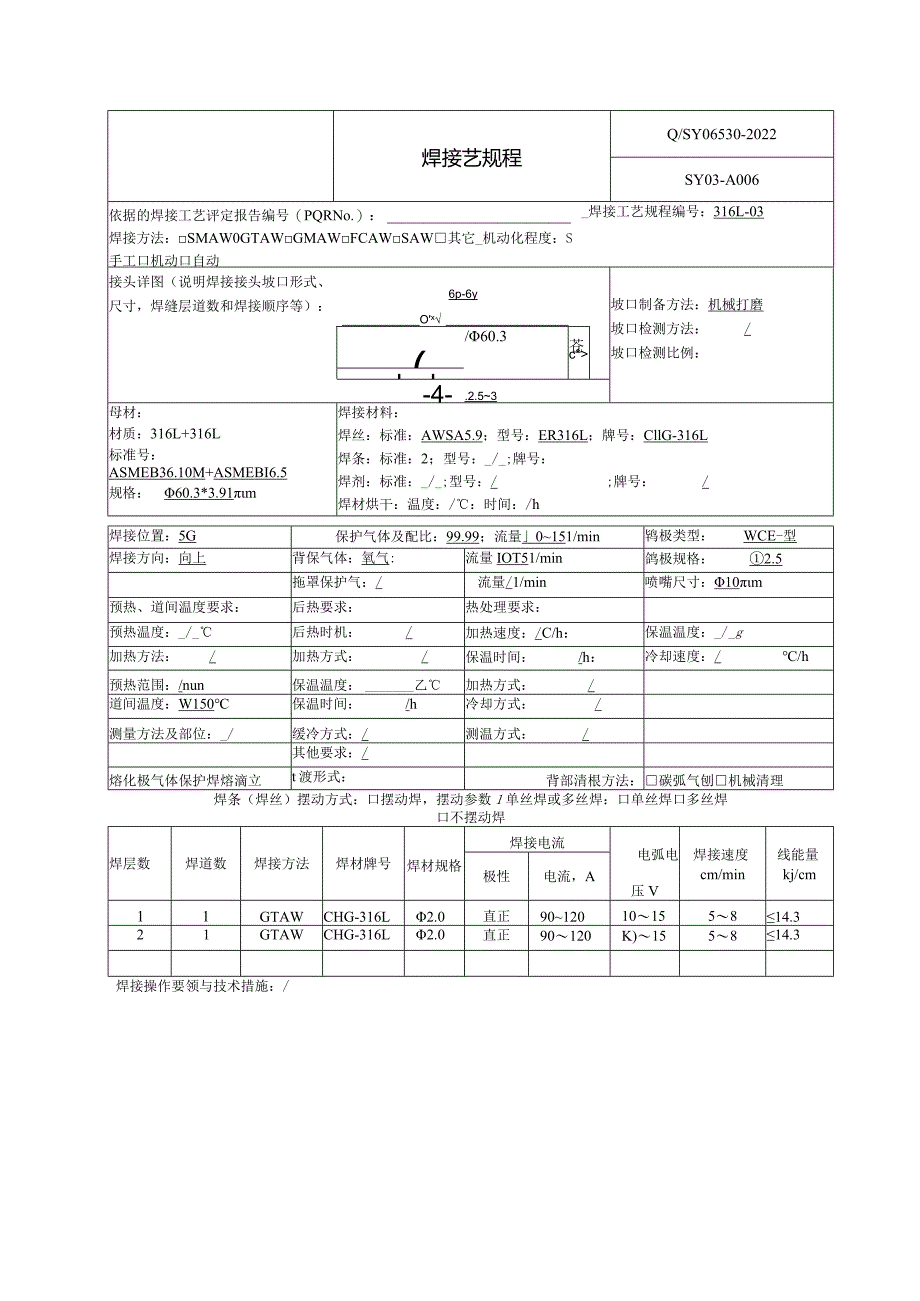

6、刨口机械清理口摆动焊，摆动参数_/_单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kj/cm极性电流，A11GTAWCHG-316L2.0直正9012010155814.321GTAWCHG-316L2.0直正9012010155814.3焊接操彳乍要领与技术措施：/监理单位总承包单位施工单位监理工程师：/Xx年月日专业工程师：z年月日焊接技术员：焊接责任工程师：技术负责人：年月日焊接艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号（PQRNo.）：焊接方法：SMAW0GTAWGMAWFC
7、AWSAW其它_机动化程度：S手工口机动口自动_焊接工艺规程编号：316L-03接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊接顺序等）：6p-6yOx坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：（V/60.3苍c*L_J-4-4.2.53母材：材质：316L+316L标准号：ASMEB36.10M+ASMEBI6.5规格：60.3*3.91m焊接材料：焊丝：标准：AWSA5.9；型号：ER316L；牌号：CllG-316L焊条：标准：2；型号：_/_;牌号：焊剂：标准：_/_;型号：/;牌号：/焊材烘干：温度：/：时间：/h焊接位置：5G保护气体及配比：99.99；流量0151
8、/min鸨极类型：WCE-型焊接方向：向上背保气体：氧气:流量IOT51/min鸽极规格：2.5拖罩保护气：/流量/1/min喷嘴尺寸：10m预热、道间温度要求：后热要求：热处理要求：预热温度：_/_后热时机：/加热速度：/C/h：保温温度：_/_g加热方法：/加热方式：/保温时间：/h：冷却速度：/h预热范围：/nun保温温度：乙加热方式：/道间温度：W150保温时间：/h冷却方式：/测量方法及部位：_/缓冷方式：/测温方式：/其他要求：/熔化极气体保护焊熔滴立t渡形式：背部清根方法：碳弧气刨机械清理焊条（焊丝）摆动方式：口摆动焊，摆动参数1单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊
9、道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kj/cm极性电流，A11GTAWCHG-316L2.0直正9012010155814.321GTAWCHG-316L2.0直正90120K)155814.3焊接操作要领与技术措施：/监理单位总承包单位施工单位监理工程师：x专业工程师：焊接技术员：焊接责任工程师：技术负责人：年月日年月日年月日焊接艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号（PQRNo.）：焊接方法：口SMAW0GTAWGMAWFCAWSAW其它_机动化程度：S手工口机动口自动_焊接工艺规程编号：316L-04接头详图（说
10、明焊接接头坡口形式、尺寸，焊缝层、产笆、Z坡口制备方法：机械打磨坡口检测方法：L1/334S坡口检测比例：L263母材：材质：316L+316L标准号：ASMEB36.10M+AaIEBI6.5规格：33.4*3.38mm焊接材料：焊丝：标准：AWSA5.9；型号：ER316L；牌号：CHG-316L焊条：标准：入；型号：_/_；牌号：焊剂：标准：_/_;型号：/;牌号：/焊材烘干：温度：/：时间：/h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量10151/min背保气体：气气；流量一10T5lmi拖累保护气：/；流量一/1/min鸨极类型：WCE-型鸨极规格：2.5喷嘴尺寸：
11、10mm预热、道间温度要求：预热温度：_/_加热方法：/预热范围：/nun道间温度：W150测量方法及部位：_/后热要求：后热时机：/加热方式：/保温温度：乙C保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/h：保温时间：/h：加热方式：/冷却方式：/测温方式：/保温温度：_/_冷却速度：/h熔化极气体保护焊熔滴出1：渡形式：一背部清根方法：口碳弧气刨口机械清理焊条（焊丝）摆动方式：0摆动焊，摆动参数/单丝焊或多丝焊：单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kj/cm极性电流，A11GTAWCHG-316L2.0直正
12、90-12010-155814.321GTAWCHG-316L2.0直正9012010-155814.3焊接操作要领与技术措施：/监理单位总承包单位施工单位监理工程师：专业工程师：/x焊接技术员：焊接责任工程师：技术负责人：年月日年月日年月日焊接JL艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号（PQRNo.）：焊接工艺规程编号：316L-05焊接方法：SMAW0GTAWGMAWFCAWSAW其它机动化程度：S手工口机动口自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数60-65坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/和焊接顺序等）：L/26.7M.2.53母材：材质：316L+316L标准号：ASMEB36.10M+ASMEBI6.5规格：26.7*2.87mm焊接材料：焊丝：标准：AWSA5.9；型号：ER316L；牌号：CHG-316L焊条：标准：乙；型号：_/_;牌号：_L_焊剂：标准：_；型号：/;牌号：/焊材烘干：温度：/：时间：_L_h焊接位置：
