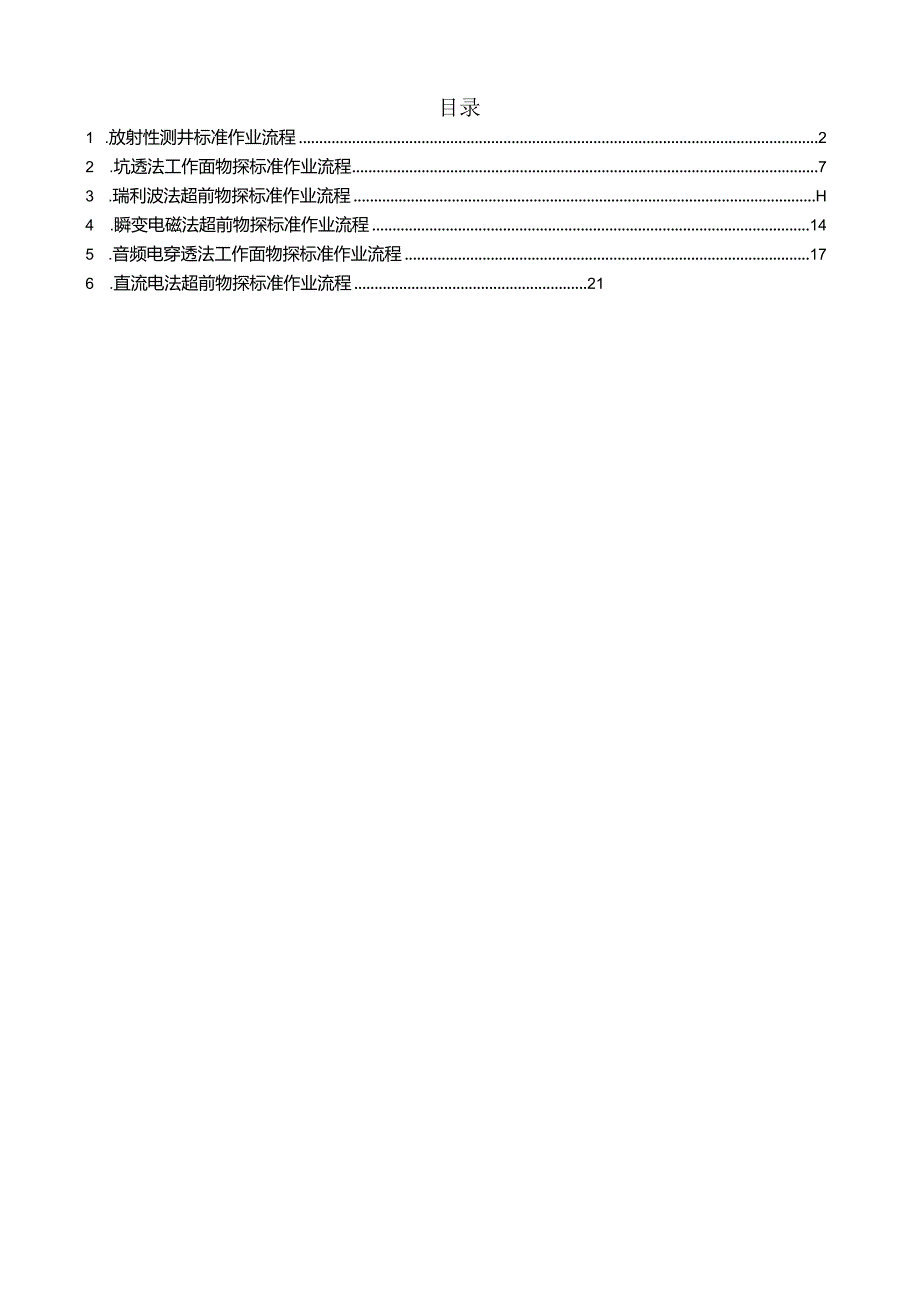

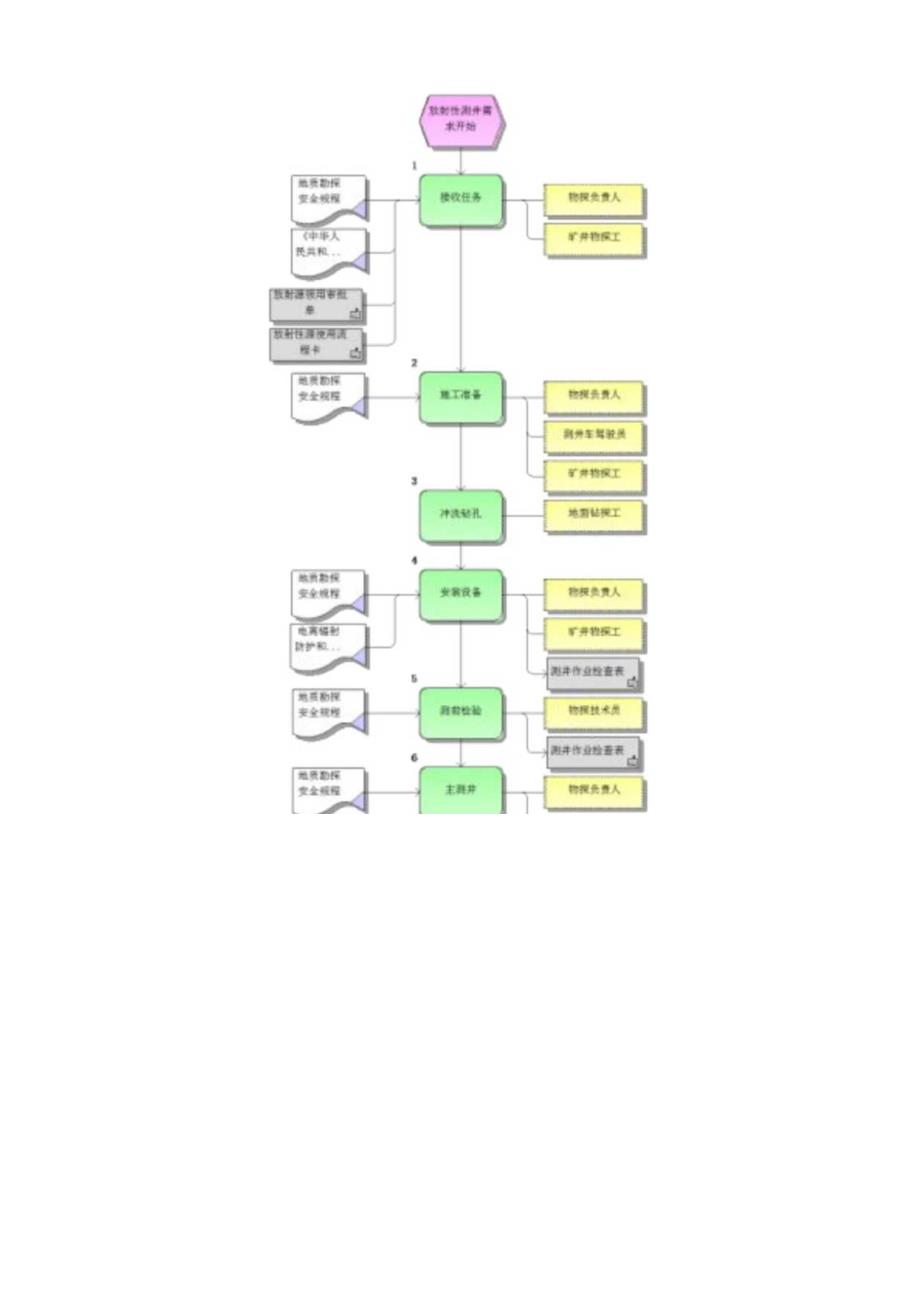

1、目录1 .放射性测井标准作业流程22 .坑透法工作面物探标准作业流程73 .瑞利波法超前物探标准作业流程H4 .瞬变电磁法超前物探标准作业流程145 .音频电穿透法工作面物探标准作业流程176 .直流电法超前物探标准作业流程211.2流程概述流程名称放射性测井标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接收任务1）明确井号、井身情况，井位路线、道路状况、到井时间、井场周围环境等；2）准备设备、材料、资料，人员配备；3）通知各岗位人员进行出车准备，指定押源人员依据放射源领用审批单到源库领取放射源，并负责全程监控。
2、D明确井号、井身情况、井位路线；2）具备施工条件；3）执行放性射源管理规定，填写放射性源使用流程卡。地质勘探安全规程7.4.3、中华人民共和国放射性污染防治法放射源领用审批单：放射性源使用流程卡物探负责人；矿井物探工2施工准备1）识别可能存在的安全风险；2）明确押车人员、路况、行车路线、注意事项等；3）危险路段要停车查看，并对车辆及放射源进行检查。D风险识别全面；2）确保安全行车；3）实时对路况及放射源检查。地质勘探安全规程7.4.3测井车驾驶员；矿井物探工；物探负责人放射源在运输途中发生泄漏，造成环境污染及人身伤害事故。3冲洗钻孔针对需要测井的钻孔进行捅孔。井身通畅。地面钻探工4安装设备1）
3、现场验证和风险识别，熟悉测井内容、下井仪器连接方式、作业风险、注意事项等；2）摆车布线；3）进行安装前的准备工作，下放电缆、井口有毒气体检测；1）现场具备测井条件：2）按照质量标准化进行测井施工现场设置和施工；3）缓慢下放电缆，有毒有害气体不超标；4）设备连接正确；5）井口装源应盖好井口，执行放射源操作要求。地质勘探安全规程7.5.1、电离辐射防护和辐射源安全基本标准测井作业检查表物探负责人；矿井物探工设备固定不牢固，中途掉落伤人。4）连接设备，井场接电、滑轮吊装；5）下井仪器进行井口组装时使用专用吊装帽起吊，均匀涂抹密封脂，仪器连接可靠。5测前检验1）检查下井仪器连接，确认无误后供电，进行测
4、前检验；2）井口使用刻度时，盖好井口，进行测前刻度检验。1）仪器连接正确；2）刻度的误差在容许的误差范围之内。地质勘探安全规程7.5.5测井作业检查表物探技术员6主测井1）监视电缆速度显示，控制测井电缆的下放或上提速度；2）正确使用工具配件、吊装下井仪器，监视测井电缆的运行，发现异常及时采取措施，下井仪器出入井口时，应有专人在井口指挥；3）曲线格式符合规定要求，保证仪器分辨率不降低，实时监视测井速度、张力等仪表显示，发现异常及时采取措施，仪器遇阻时，立即提升设备，防止放射源掉落井内，造成事故，记录遇阻曲线。D下放、上提速度符合技术标准要求；2）正确使用工具，测井电缆运行正常：3）严禁放射源掉落

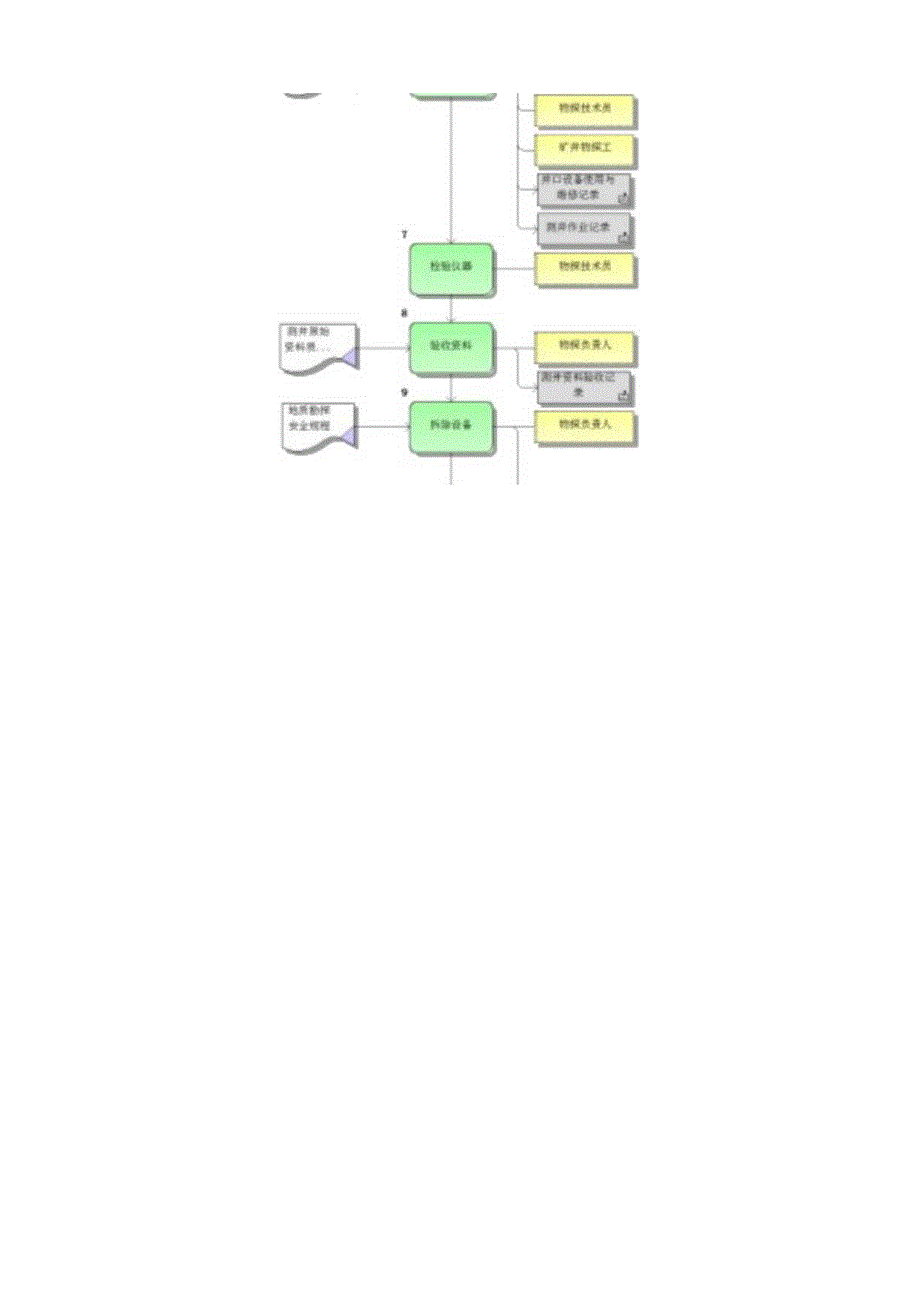

5、井内。地质勘探安全规程7.5.3测井作业记录；井口设备使用与维修记录物探负责人；矿井物探工；物探技术员雷雨天气时，停止作业，断开仪器、设备电源，防止雷击事故。7检验仪器测井仪器进行测后校验，测后校验超出误差范围，应更换仪器重测。误差在容许范围之内。物探技术员8验收资料D测井原始资料依据测井原始资料质量要求进行验收，合格的D符合测井原始资料质量要求，签字确认；2）解释合理。测井原始资料质量要求测井资料验收记录物探负责人原始资料签名并保存、不合格资料立即销毁并进行重测；2）对合格的资料进行初步解释。9拆除设备1）卸载时应盖好井口，卸载后应对放射性源及源仓进行清洗；2）按要求对仪器设备进行拆卸，清洗
6、保养，装车固定；3）清理施工现场，废弃物统一处理；4）设备的回收、装车进行检查；5）召集全队施工人员进行施工总结，明确返回注意事项。1）执行放性射源管理规定；2）设备清洁，固定牢靠；3）符合质量标准化要求；4）设备全部回收；5）总结全面，明确注意事项。地质勘探安全规程7.4.6、地质勘探安全规程7.4.7放射性源使用流程k矿井物探工；物探负责人放射源丢失、污染和危及人体健康事故，应立即报告公安、环境保护、安全监管部门，并采取防止事故扩大措施。10施工结束1）放射性源送回源库，并在借还源记录上签字；2）下井仪器送交仪器检修部门，并在设备、仪器领用清单中说明使用情况。日期、签字齐全，使用情况详细记
7、录。地质勘探安全规程7.4.3借还源记录；测井设备、仪器领用清单矿井物探工；物探负责人11解释数据使用专用的软件对测井原始资料进行解释，编制报告。1）应选择适合于施工区地质地球物理特征的岩性识别和分层方法：2）岩性解释成果与采取率较高的岩心比较应基本符合。煤Hl地球物理测井规范8.7.1测井数据电子表单物探负责人巨*i*MMAa1Ieawl三mma员r*n工2.2流程概述流程名称坑透法工作面物探标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接收联系书接到矿方生产办物探业务联系书。业务联系书内容齐全，并经矿井地质管
8、理人员签字审批。物探业务联系书物探负责人2收集资料1）收集回采地质说明书，采掘工程平面图；2）收集工作面两条顺槽地质素描图。D最新的采掘工程平面图；2）记录准确。物探技术员3入井准备1）检查仪器性能、防爆性能，电量，仪器面板，接头，发射、接收线圈频率匹配，施工所需各类工具；2）开机进行试验；3）熟知避灾路线。1）仪器性能良好、仪器不失爆，电量充足，仪器面板清洁，接头、工具完好、齐全；2）仪器属于完好状态；3）避灾路线应知应会。物探仪器入井前检查记录表矿井物探工工具不完好或工具选择不合适。4施工准备1）检查作业环境，电器设备置于关闭状态；2）坑透探测前，在工作面的两条顺槽，依次从回撤通道向切眼方
9、向布点；3）详细记录两条顺槽内的实际情况，掘进时揭露的地质构造；4）仪器试验，确定仪器参数。1）巷道支护达标，瓦斯不超标，矿方专职电工关闭电器设备、并闭锁；2）每隔10米一点，按照设计点距布置；3）记录准确，内容不缺项；4）参数选择合理。物探原始数据记录表物探负责人1）瓦斯超限；2）巷道顶、帮状况差；3）未按规定要求停电、闭锁、上锁、挂牌。5布置设备D组装发射、接收线圈，然后将发射、接收线圈的插头对应插入仪器面板上的发射、接收插座；1）连接正确；2）时间、发射时长、接收时长、频率设置一致。物探原始数据记录表矿井物探工2）统一发射机、接收机时间，设置发射、接收时长、搬站时长，设置发射频率。6采集
10、数据D明确发射机、接收机位置；2）设置发射、接收开始时间；3）发射、接收增量设置；4）规定的时间内完成一个发射点的数据采集；5）接收数据;6）发射、接收交换位置。D发射点间距50米、接收点间距10米，位置记录详细；2）发射、接收同步；3）发射增量为5、接收增量为1、接收点数11、采集模式为一发一收；4）从0号开始自动发射，发射过程中，要进行调谐，发射完成后，在规定的搬站时间内到达下一发射位置等待发射，以此类推，直至此巷发射完成；5）从0号开始自动接收，必须在规定的接收时间内记录相应点的DB值，在般站时间内，记录背景值，以此类推，直至此巷接收完成；6）探测完成后，两条顺槽内的接收机、发射机互换位
11、置，重复探测，保存记录。坑透数据电子表单矿井物探工；物探技术员；物探负责人7处理数据1）采集的所有原始数据在升井后及时上传电脑：2）使用专有的软件对接收的数据进行处理、编辑；3）用suffer软件成图，解释异常区；4）先根据采集数据初步确定物探异常区，再结合已有地质资料进行全面分析，最终确定地质异常，提出物探成果。1）数据传输正确；2）数据处理、编辑符合要求；3）异常区着色清晰易懂、赋值范围合理；4）文字说明客观、专业、合理。煤矿防治水规定坑透成果电子表单矿井物探工；物探技术员8提交成果1）探测完成后15日内向矿方提交中间物探成果资料、30日内提交最终成果报告；2）编制坑透法工作面物探成果图。
12、1）按照成果报告的审核、批准程序，提交成果；2）内容齐全。物探技术员rwax3.2流程概述流程名称瑞利波法超前物探标准作业流程流程编号流程说明适用范围流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接收联系书接到矿方生产办业务联系书。业务联系书内容齐全，并经矿井地质管理人员签字审批。物探业务联系书物探负责人2收集资料1）收集掘进地质说明书、地质预报及巷道最新掘进位置等基础地质资料；2）记录前一次物探异常区位置。D测点是最新的；2）记录准确。物探技术员3入井准备1）检查仪器性能，电量、各类连接电线、仪器接头、施工所需各类工具；2）进行开机试验；3）熟知
13、避灾路线。D仪器性能，电量必须符合规定要求，各类连接电线外观无破损，仪器接头螺栓牢固，施工所需各类工具完好、齐全；2）仪器属于完好状态；3）避灾路线必须应知应会。物探仪器入井前检查记录表矿井物探工工具不完好或工具选择不合适。4施工准备1）检查瓦斯，不准空顶作业，施工前必须进行敲帮问顶，选择煤壁较完整、比较硬及煤壁帮上无管路的位置作为施工点；2）仪器试验，确定仪器参数。1）瓦斯不超限，施工点支护必须达到要求；2）参数选择合理。物探原始数据记录表物探负责人1）巷道顶、帮状况差；2）瓦斯超限。5采集数据1）施工点煤壁钉入七个钢钎；2）连接两组接收线，分别插入对应的接口并把接收探头接在对应的钢钎上，连接触发线并连1）钢钎间隔0.5米，在同一水平面上及同一条直线上；2）顺序、位置准确；3）参数设置正确；4）每个测点接收5组数据，一条测线共施工25组数据；瑞利波数据电子表单物探技术员；矿井物探工触发时敲击钢钎应使用铜锤，避免锤击产生火花。接触发探头在相应的钢钎上；3）设置施工参数及仪器参数；4）点击仪器开始放炮按钮，施工人员开始放炮，采集数据；5）探测完毕后，关闭仪器电源，然后再拔掉触发、接收线插头。5）操作正确
