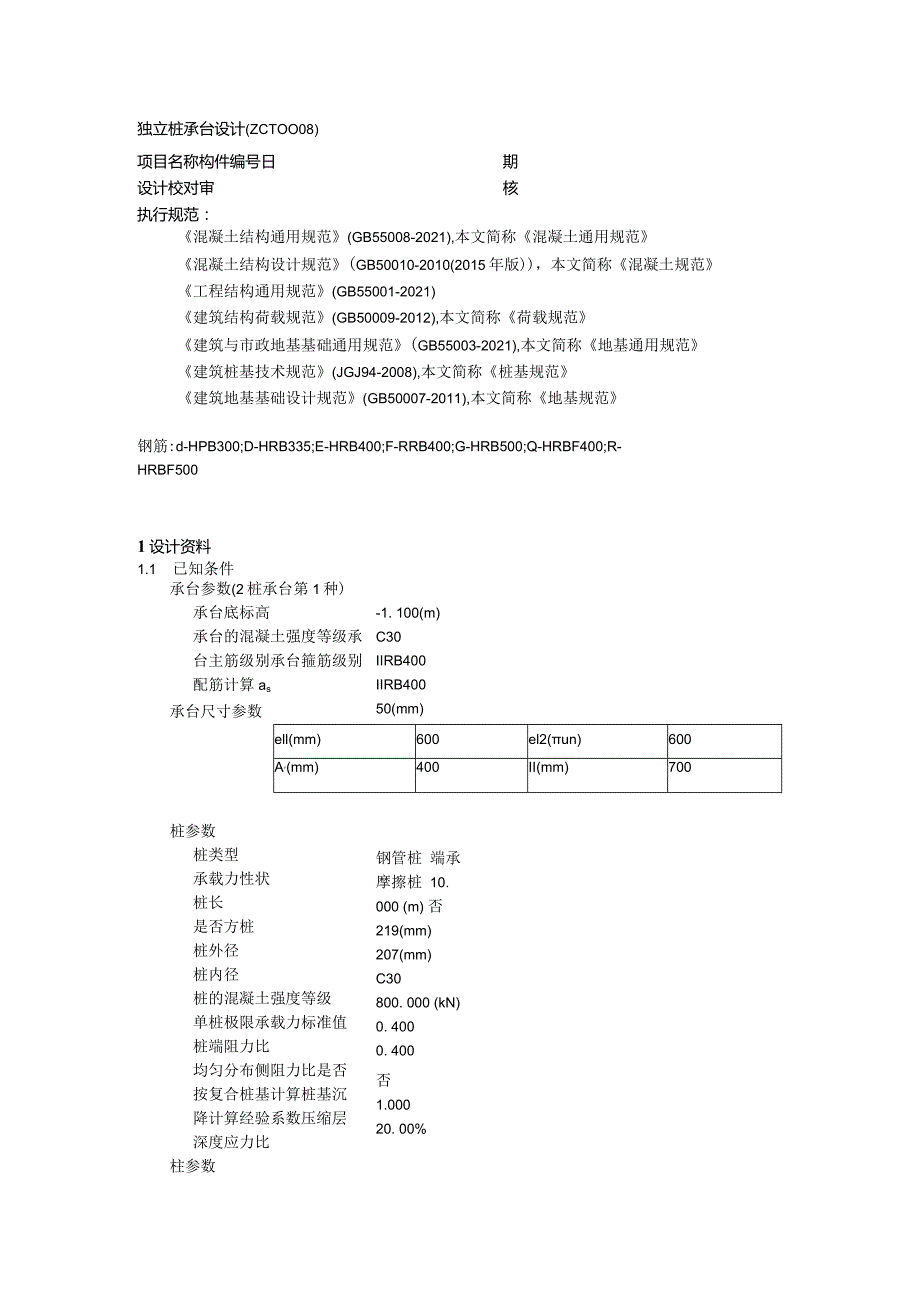

1、独立桩承台设计(ZCTOO08)项目名称构件编号日期设计校对审核执行规范：混凝土结构通用规范(GB55008-2021),本文简称混凝土通用规范混凝土结构设计规范(GB50010-2010(2015年版)，本文简称混凝土规范工程结构通用规范(GB55001-2021)建筑结构荷载规范(GB50009-2012),本文简称荷载规范建筑与市政地基基础通用规范(GB55003-2021),本文简称地基通用规范建筑桩基技术规范(JGJ94-2008),本文简称桩基规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB
2、400;G-HRB500;Q-HRBF400;R-HRBF5001设计资料1.1 已知条件承台参数(2桩承台第1种)-1. 100(m)C30IIRB400IIRB400 50(mm)承台底标高承台的混凝土强度等级承台主筋级别承台箍筋级别配筋计算as承台尺寸参数ell(mm)600el2(un)600A,(mm)400II(mm)700桩参数钢管桩 端承摩擦桩 10. 000 (m) 否219(mm)207(mm)C30800. 000 (kN)0. 4000. 400否1.00020. 00%桩类型承载力性状桩长是否方桩桩外径桩内径桩的混凝土强度等级单桩极限承载力标准值桩端阻力比均匀分布侧阻

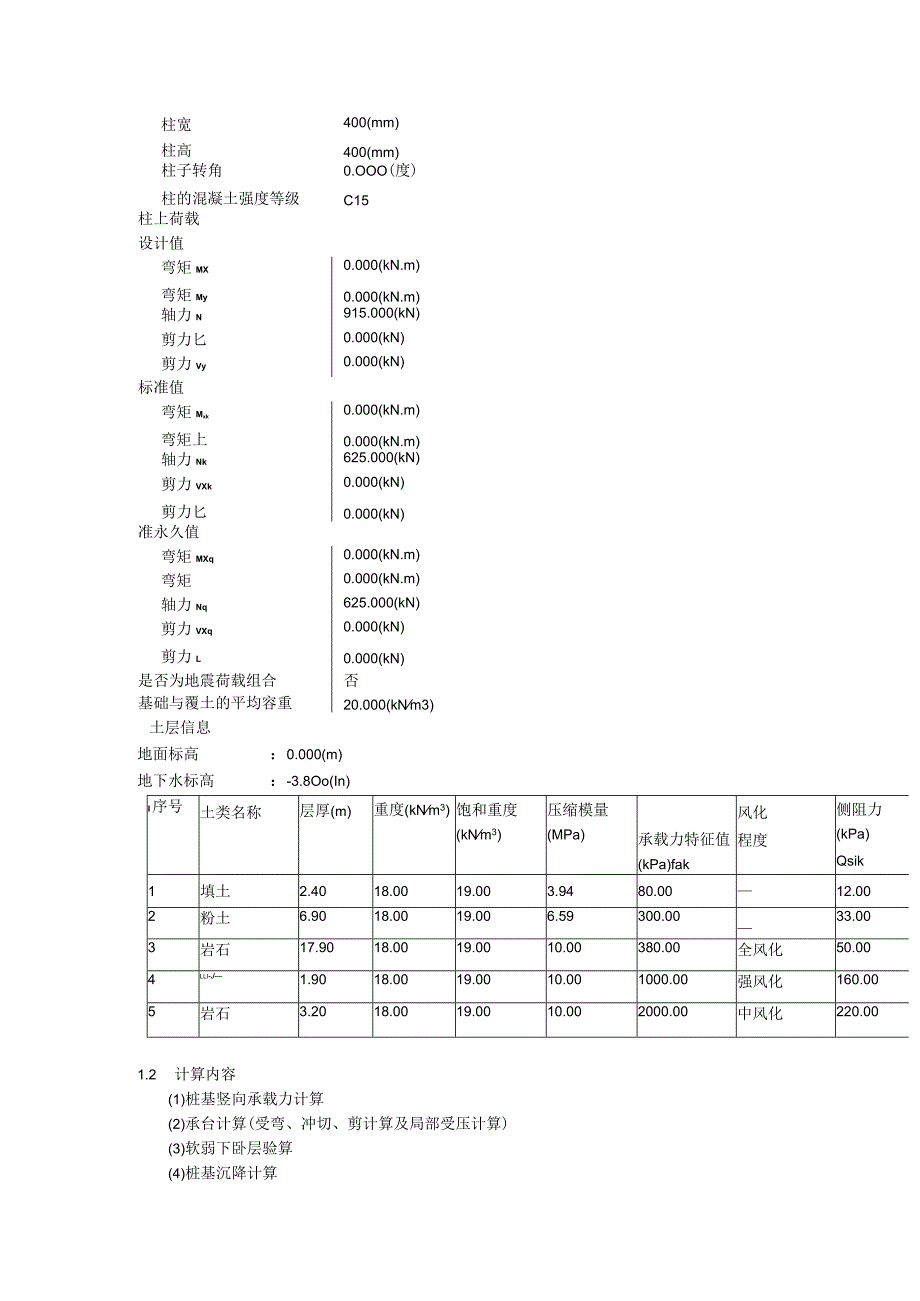

3、力比是否按复合桩基计算桩基沉降计算经验系数压缩层深度应力比柱参数柱宽400(mm)柱高400(mm)柱子转角0.OOO(度)柱的混凝土强度等级C15柱上荷载设计值弯矩MX0.000(kN.m)弯矩My0.000(kN.m)轴力N915.000(kN)剪力匕0.000(kN)剪力Vy0.000(kN)标准值弯矩Mxk0.000(kN.m)弯矩上0.000(kN.m)轴力Nk625.000(kN)剪力VXk0.000(kN)剪力匕0.000(kN)准永久值弯矩MXq0.000(kN.m)弯矩0.000(kN.m)轴力Nq625.000(kN)剪力VXq0.000(kN)剪力L0.000(kN)是否
4、为地震荷载组合否基础与覆土的平均容重20.000(kNm3)土层信息地面标高：0.000(m)地下水标高：-3.8Oo(In)I序号土类名称层厚(m)重度(kNm3)饱和重度(kNm3)压缩模量(MPa)承载力特征值(kPa)fak风化程度侧阻力(kPa)Qsik1填土2.4018.0019.003.9480.0012.002粉土6.9018.0019.006.59300.0033.003岩石17.9018.0019.0010.00380.00全风化50.004LLl-J1.9018.0019.0010.001000.00强风化160.005岩石3.2018.0019.0010.002000.
5、00中风化220.001.2 计算内容(1)桩基竖向承载力计算(2)承台计算(受弯、冲切、剪计算及局部受压计算)(3)软弱下卧层验算(4)桩基沉降计算2.计算过程及计算结果2.1 桩基竖向承载力验算(1)桩基竖向承载力特征值R计算根据地基通用规范5.2.4计算单桩竖向承载力特征值QukRaF式中：R,单桩竖向承载力特征值QUk一单桩竖向极限承载力标准值K一安全系数，取K=2单桩竖向极限承载力标准值QUk=800.000(kN)单桩竖向承载力特征值RC=400.000(kN)(2)桩基竖向承载力验算根据桩基规范5.L1式5.1.IT计算轴心荷载作用下桩顶全反力,式5.1.1-2计算偏心荷载作用下
6、桩顶全反力根据地基通用规范5.2.1、5.2.2验算基桩竖向承载力(不考虑地震作用)轴心竖向力作用下川杂偏心竖向力作用下，除满足上式外，尚应满足下式的要求ToNkmaXL2R在轴心荷载作用下：(Nk=330.100kN)(1.00R=400.OOOkN)满足.在偏心荷载作用下：桩号1:(Nik=330.10OkN)(1.20R=480.OOOkN)满足.桩号2:(N2u=330.100kN)(1.20R=480.OOOkN)满足.(NkmX=330.10OkN)(1.20R=480.OOOkN)满足.2.2 承台受力计算(1)各桩净反力(kN)根据桩基规范5.1.1式5.1.1-2计算桩顶净反
7、力(G=0.OkN)桩号01净反力：457.500(kN)桩号02净反力：457.500(kN)最大桩净反力：457.500(kN)(2)受弯计算根据桩基规范5.9.2第1款，计算承台柱边截面弯矩柱边左侧承台弯矩：183.000(kN.m)柱边右侧承台弯矩：183.000(kN.m)柱边上侧承台弯矩：0.000(kN.m)柱边下侧承台弯矩：O.OOO(kN.m)承台控制弯矩M1:0.000(kN.m)Mv:183.OOO(kN.m)根据混凝土规范附录GG.0.2,按深受弯构件计算承台计算配筋MfyAsz取按板单筋和深受弯计算配筋的最大值承台X方向计算配筋以：按构造筋承台Y方向计算配筋Asy：按
8、箍筋考虑(3)柱对承台的冲切不需要验算(4)桩对承台的冲切桩号1不需要验算桩号2不需要验算所有桩：各桩对承台冲切不需要验算.(5)承台抗剪验算：剪切面1剪切面坐标(mm)实际宽度(mm)剪跨比人截面的抗剪切力(kN):(512,-400)(512,400):800计算宽度b(mm):1487.2008000.250承载力的抗剪切力(kN):1228.241剪切力设计值(kN):457.500箍筋计算面积Asv/shGWVm):763构造水平分布钢筋计算面积AS(mm2m):1600构造(V=457.500kN)1487.200kN满足截面要求.(V=457.500kN)W1228.24IkN满
9、足抗剪承载力.剪切面2剪切面坐标(mm)实际宽度(mm)剪跨比人截面的抗剪切力(kN):(-512,-400)-(-512,400)800:800计算宽度b(mm):0.250:1487.200承载力的抗剪切力(kN):1228.241剪切力设计值(kN):457.500箍筋计算面积A=Sh(mm2m):763构造水平分布钢筋计算面积AsS(mm2m):1600构造(V=457.500kN)1487.20OkN满足截面要求.(V=457.500kN)1228.24IkN满足抗剪承载力.所有剪切面：承台右边受剪验算满足.承台左边受剪验算满足.(6)局部受压验算：柱对承台局部受压验算：不需要验算.
10、桩对承台局部受压验算：不需要验算.(7)承台受力计算结果X向主筋配置：8E14(1232mm2,0.220%)Asx=1120mm2.满足Y向箍筋配置:E12200(113ImIn2m,0.i41%)2Asv=763mm2n满足抗冲切：满足抗剪切：满足局部受压：满足2.3 软弱下卧层验算结果桩端持力层的地基承载力特征值储：380.000(kPa)下卧层的地基承载力特征值七:1000.000(kPa)桩距Sa:0.894(m)根据桩基规范5.4.1(fa2=1000.OOOkPa)(f3=126.667kPa),不存在软弱下卧层。2.4 沉降计算结果(准永久组合作用下计算)各桩桩底沉降量桩1(X
