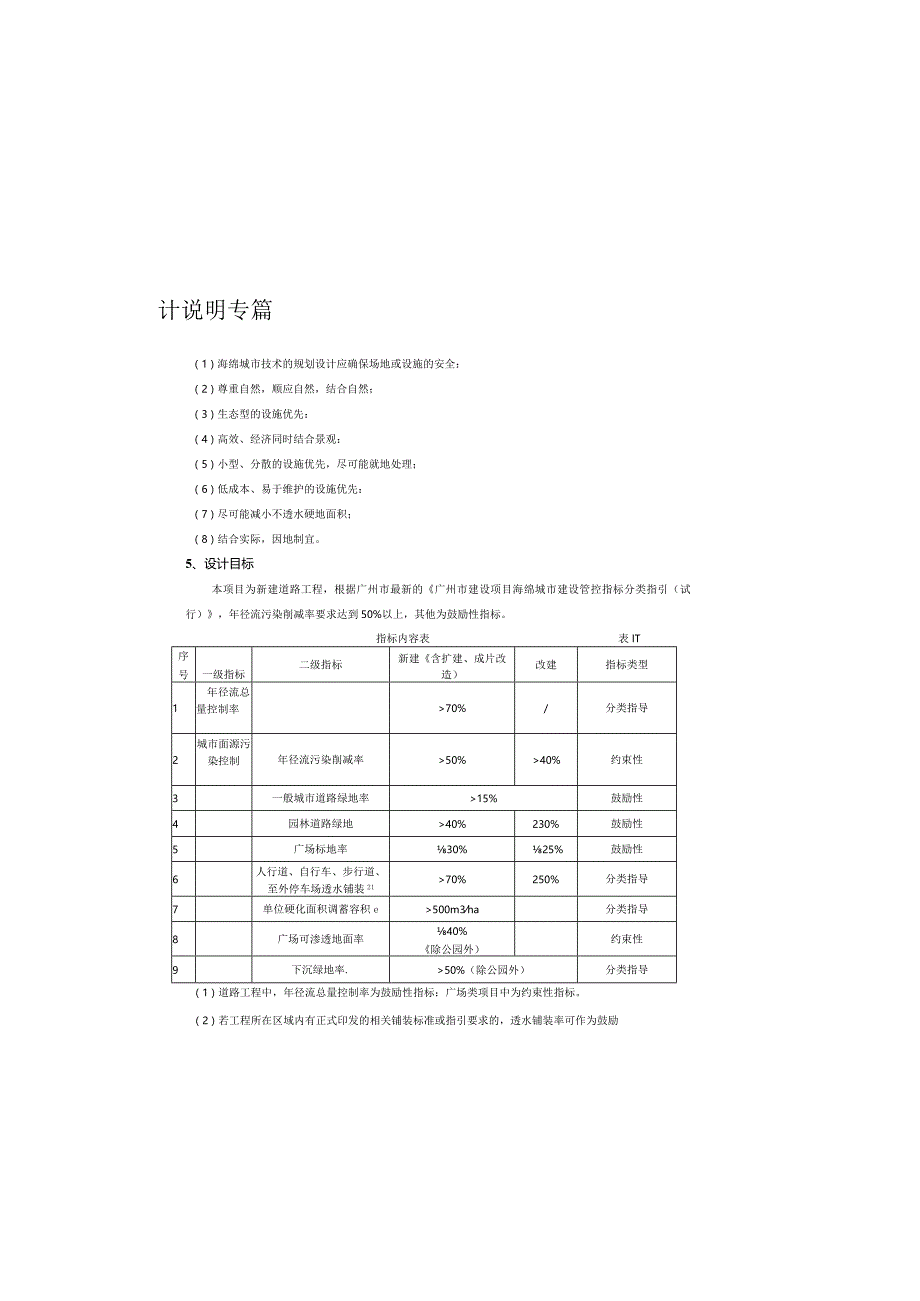

1、计说明专篇（1）海绵城市技术的规划设计应确保场地或设施的安全：（2）尊重自然，顺应自然，结合自然；（3）生态型的设施优先：（4）高效、经济同时结合景观：（5）小型、分散的设施优先，尽可能就地处理；（6）低成本、易于维护的设施优先：（7）尽可能减小不透水硬地面积；（8）结合实际，因地制宜。5、设计目标本项目为新建道路工程，根据广州市最新的广州市建设项目海绵城市建设管控指标分类指引（试行），年径流污染削减率要求达到50%以上，其他为鼓励性指标。指标内容表表IT序号一级指标二级指标新建含扩建、成片改造）改建指标类型1年径流总量控制率70%/分类指导2城市面源污染控制年径流污染削减率50%40%约束性

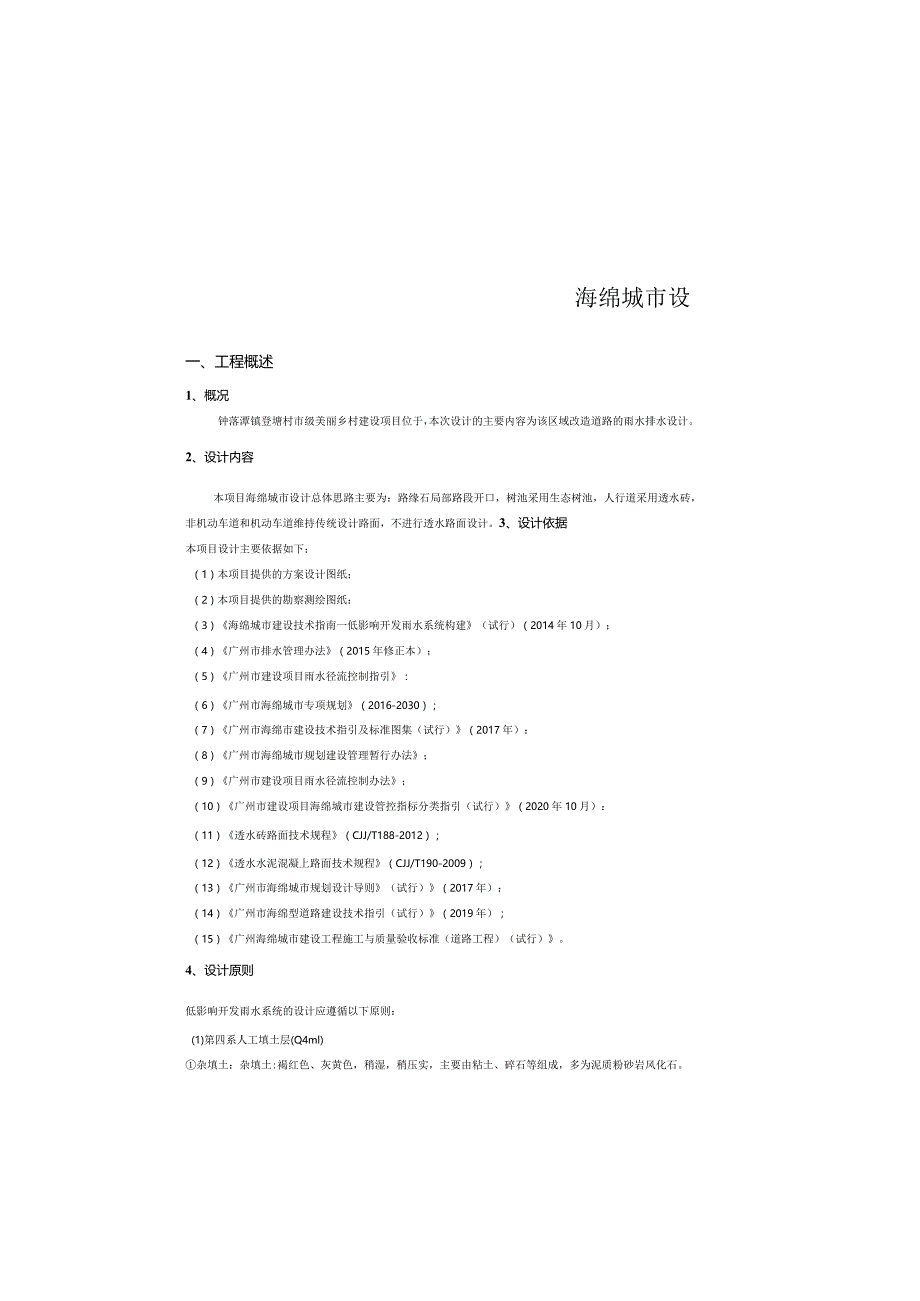

2、3一般城市道路绿地率15%鼓励性4园林道路绿地40%230%鼓励性5广场标地率30%25%鼓励性6人行道、自行车、步行道、至外停车场透水铺装2170%250%分类指导7单位硬化面积调蓄容积e500m3ha分类指导8广场可渗透地面率40%除公园外）约束性9下沉绿地率.50%（除公园外）分类指导（1）道路工程中，年径流总量控制率为鼓励性指标：广场类项目中为约束性指标。（2）若工程所在区域内有正式印发的相关铺装标准或指引要求的，透水铺装率可作为鼓励海绵城市设一、工程概述1、概况钟落潭镇登塘村市级美丽乡村建设项目位于，本次设计的主要内容为该区域改造道路的雨水排水设计。2、设计内容本项目海绵城市设计总体
3、思路主要为：路缘石局部路段开口，树池采用生态树池，人行道采用透水砖，非机动车道和机动车道维持传统设计路面，不进行透水路面设计。3、设计依据本项目设计主要依据如下：（1）本项目提供的方案设计图纸；（2）本项目提供的勘察测绘图纸：（3）海绵城市建设技术指南一低影响开发雨水系统构建（试行）（2014年10月）；（4）广州市排水管理办法（2015年修正本）；（5）广州市建设项目雨水径流控制指引：（6）广州市海绵城市专项规划（2016-2030）；（7）广州市海绵市建设技术指引及标准图集（试行）（2017年）：（8）广州市海绵城市规划建设管理暂行办法；（9）广州市建设项目雨水径流控制办法；（10）广州市

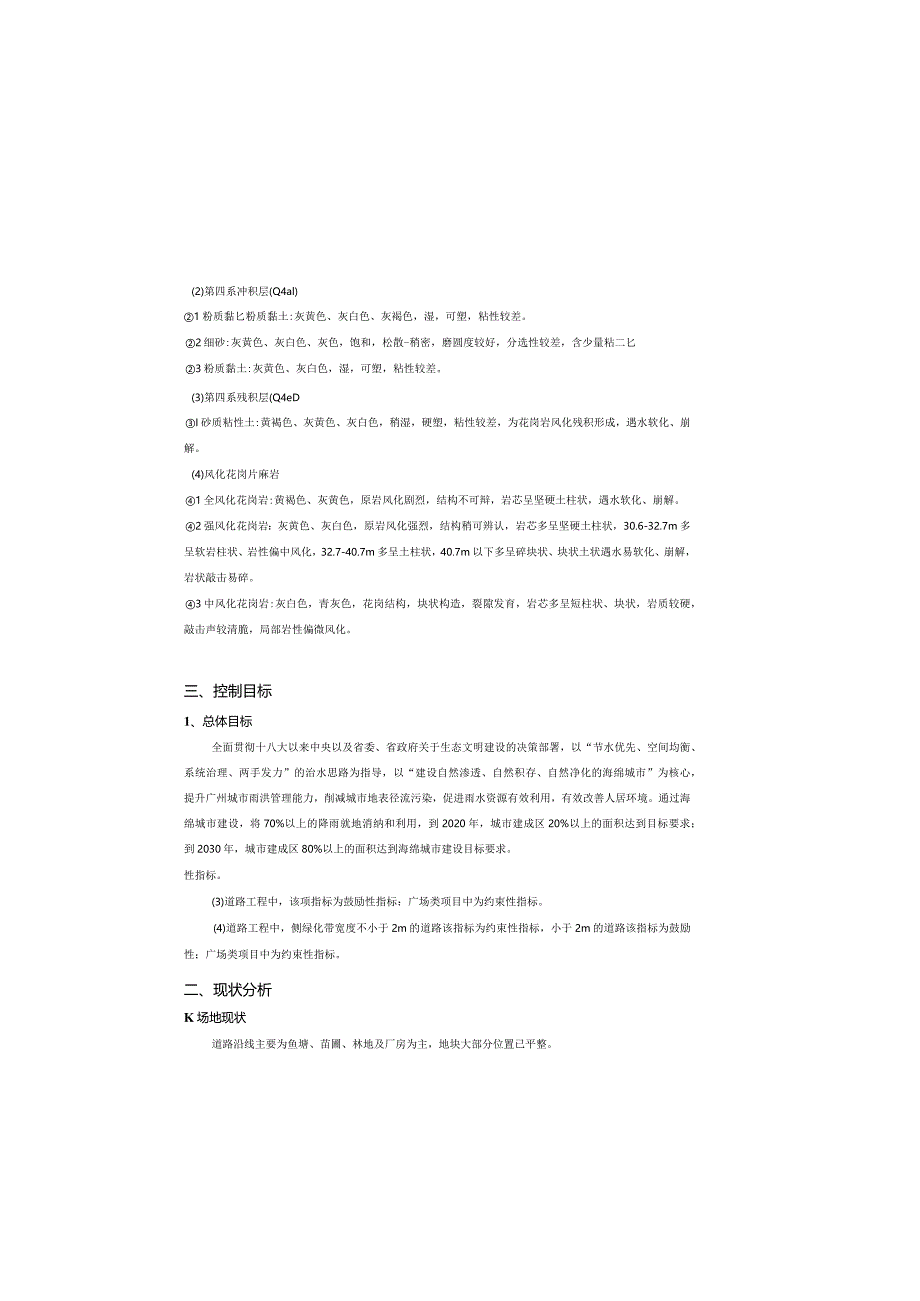

4、建设项目海绵城市建设管控指标分类指引（试行）（2020年10月）：（11）透水砖路面技术规程（CJJ/T188-2012）；（12）透水水泥混凝上路面技术规程（CJJ/T190-2009）；（13）广州市海绵城市规划设计导则（试行）（2017年）；（14）广州市海绵型道路建设技术指引（试行）（2019年）；（15）广州海绵城市建设工程施工与质量验收标准（道路工程）（试行）。4、设计原则低影响开发雨水系统的设计应遵循以下原则：(1)第四系人工填土层(Q4ml)杂填土：杂填土:褐红色、灰黄色，稍湿，稍压实，主要由粘土、碎石等组成，多为泥质粉砂岩风化石。(2)第四系冲积层(Q4al)1粉质黏匕粉质黏
5、土:灰黄色、灰白色、灰褐色，湿，可塑，粘性较差。2细砂:灰黄色、灰白色、灰色，饱和，松散-稍密，磨圆度较好，分选性较差，含少量粘二匕3粉质黏土:灰黄色、灰白色，湿，可塑，粘性较差。(3)第四系残积层(Q4eDI砂质粘性土:黄褐色、灰黄色、灰白色，稍湿，硬塑，粘性较差，为花岗岩风化残积形成，遇水软化、崩解。(4)风化花岗片麻岩1全风化花岗岩:黄褐色、灰黄色，原岩风化剧烈，结构不可辩，岩芯呈坚硬土柱状，遇水软化、崩解。2强风化花岗岩：灰黄色、灰白色，原岩风化强烈，结构稍可辨认，岩芯多呈坚硬土柱状，30.6-32.7m多呈软岩柱状、岩性偏中风化，32.7-40.7m多呈土柱状，40.7m以下多呈碎块
6、状、块状土状遇水易软化、崩解，岩状敲击易碎。3中风化花岗岩:灰白色，青灰色，花岗结构，块状构造，裂隙发育，岩芯多呈短柱状、块状，岩质较硬，敲击声较清脆，局部岩性偏微风化。三、控制目标1、总体目标全面贯彻十八大以来中央以及省委、省政府关于生态文明建设的决策部署，以“节水优先、空间均衡、系统治理、两手发力”的治水思路为指导，以“建设自然渗透、自然积存、自然净化的海绵城市”为核心，提升广州城市雨洪管理能力，削减城市地表径流污染，促进雨水资源有效利用，有效改善人居环境。通过海绵城市建设，将70%以上的降雨就地消纳和利用，到2020年，城市建成区20%以上的面积达到目标要求；到2030年，城市建成区80
7、%以上的面积达到海绵城市建设目标要求。性指标。(3)道路工程中，该项指标为鼓励性指标：广场类项目中为约束性指标。(4)道路工程中，侧绿化带宽度不小于2m的道路该指标为约束性指标，小于2m的道路该指标为鼓励性；广场类项目中为约束性指标。二、现状分析K场地现状道路沿线主要为鱼塘、苗圃、林地及厂房为主，地块大部分位置已平整。2、自然地理条件(1)地形地貌路线所经过的地貌为珠江三角洲平原区，地形平坦，地势较低，地面标高约7.38.4n,道路沿现状傍雁路进行改造。其中傍雁路西侧有一定开发，北侧及东侧相对开发相对较高，主要为住宅小区、居住用地，东侧主要为农田、鱼塘及学校为主。(2)气象条件本项目所处地带属
8、南亚热带海洋性季风气候，冬无严寒、夏无酷暑、光照充足，四季草木常青。境内雨量充沛，年平均降雨量1696.5mn,历年最大降雨量为2864.7mm,历年最小降雨量为1030Jmm,最大日降雨量为288.7mm,雨季集中在410月。相对湿度一般是81$84%,其季节变化：1月份约为73%,4月偏南气流活跃为86%,7月约为84乐10月约为79本项目属沿海平原地区，风向以偏东或东南风为主，年平均风速2.4s冬季1月，风向以偏北风为主；春季4月，风向不甚稳定，以南或东南风为主；夏季7月，盛行风向是东南风；秋季10月，以偏北风为主，全年少吹西风。各季的平均风速相差不大。由于太平洋热带气团和印度洋赤道气团
9、的影响，每年69月常有台风侵袭，区内主要灾害性气候为台风伴暴雨及雨季洪涝害。3、工程地质条件本项目ZK-OlZK-08与ZKT4、ZK-18已完成钻孔，根据钻孔柱状图，地质情况如下：构成场地的地层为：第四系人工填土层(Q4mD、冲积层(Q4al)、残积层(Q4cD、侏罗系基岩(J)和震旦系基岩(PZl)。其岩性特征白上而下描述如下:（3）汇水区域年径流污染削减率P计算公式如下：P=PR（4）设计目标按照广州市海绵城建设指标体系，各地块新建、改建、扩建项目的、扩建项目的年径流总量控制率根据用地类型宜按照下表确定。各类用地类型年径流总量控制率表表3-2序号用地类型年彼流总量控制率（给1居住用地70
10、、802公共管理和公共服务用地70803商业服务设施用地70804工业用地65755物流仓储用地65、756交通设施用地65757绿地80908公共设施用地6575根据广州市海绵城建设指标体系，广州市年径流污染削减率（以SS计）要求达到40%以上，新建（含成片改建）项目，年径流污染削减率达到50%,改建项目年径流污染削减率达到40%。确定具体设施的污染物去除率时，可按照下表取值。不同设施污染物去除率表表3-3序号单项设施污染物去除率（以SS计，%）1透水砖铺装80-902透水水泥混凝土80、903曳杂型生物滞留设施70954蓄水池80905转输型植草沟35、906人工土壤渗渔7595依据表3-
11、2和表3-3,本项目属于交通设施用地，年径流总量控制率要求达到65%：本项目为新建项目，年径流污染削减率要求达到50%.4、海绵城市设施组成形式（1）透水铺装2、雨水径流控制标准广州市海绵城市建设指标体系（试行）中要求将70%（区域系统指标）以上的降雨就地消纳和利用。根据广州市海绵城市建设指标体系（试行）中要求：道路系统有约束性二级指标4项，分别为绿地率（道路红线内）、下凹式绿地率、人行道及自行车道透水铺装率。3、计算参数取值标准（I）海绵城市计算可采用模型算法和简易算法两种方法。建设项目总占地面积大于200ha（含）时，宜采用模型算法，模型选取和参数值应符合相关规范的要求本工程占地面积约4.
12、42ha,可采用简易算法进行海绵城市计算。（2）设计调蓄容积的计算设计调蓄容积一般采用容积法进行计算，即V调=10HF.式中V调一设计调蓄容积，11H设计降雨量，mm：W-综合雨量径流系数：F汇水面积，hk其中设计降雨量按照下表确定，当年径流总量控制率为中间数值时，设计降雨量可按下图3T用内插法求得；010203040 SO 60708090100设计锋南量（mm）100%年径沆总量控制军10%0%90%图3-1广州市年径流总量控制率-设计降雨量曲线年径流总量控制率55%60%65%70%75%80%85%设计降雨量（E）14.318.922.125.830.336.043.7年径流总量控制率
13、对应设计降雨量表37图3-6生态滞留区(4)人工湿地公园人工湿地公园是对雨水调蓄与净化的措施。其可以将雨水花园、植草沟等措施收集的雨水进行集中净化，与其他处理手法一起形成多功能的雨水调蓄系统，打造怡人的湿地景观。图3-7人工湿地公园(5)生态树池树池下方设置透水材料。雨水流入树池后经过适当滞留，进而下渗，同时净化，然后排至下方穿孔收集管排至附近雨水管道。路面与停车场、广场的地面雨水径流量较大，因此可以诚少中心城区地面硬化率，提高地面的渗透能力，如在人行道和停车场上铺设透水方砖。道路路面采用透水性材料,增加入渗量，减低暴雨径流流速和流量，减少地表径流。图3-2透水地面(2)生态植草沟生态植草沟是
14、一种利用植被截流、土壤渗透原理截流和净化小流量的径流雨水的渗透措施。生态植草沟的构造比较简单，为横切面呈三角形或梯形的带状下凹球地，主耍是利用天然的地形分布截流和输送雨水。适用于道路两旁绿化隔离带等狭长地带。虽为带状转输雨水措施，但植草沟的宽度并无硬性规定，亦可设计为绿地形式，成为集休闲绿化、转输渗留于一身的多功能区域。图3-3生态植草沟(3)生物滞留系统雨水花园、生态滞留区是一种生物滞留设施，可作为地表水流、屋面径流的缓冲器,有助于减少由暴雨所带来的降水。1)径流系数计算依据原始地形图及各类下垫面，建设前后统计各下垫面的面积;各下垫面综合径流系数计算方法依据公式：式中：一综合径流系数F汇水面积mWi一各类下垫面的径流系数Fi一一汇水面积上各类下垫面面积m2建设后综合径流系数计算表格表4-2下垫面种类面积(m2)流量径流系数综合雨量径流系数占比混凝十.和沥背路面4420.890.8413%透水性人行道27580.240.2479%绿地除去下沉式(下凹式)绿地2970.140.158%下沉式(下凹式)绿
