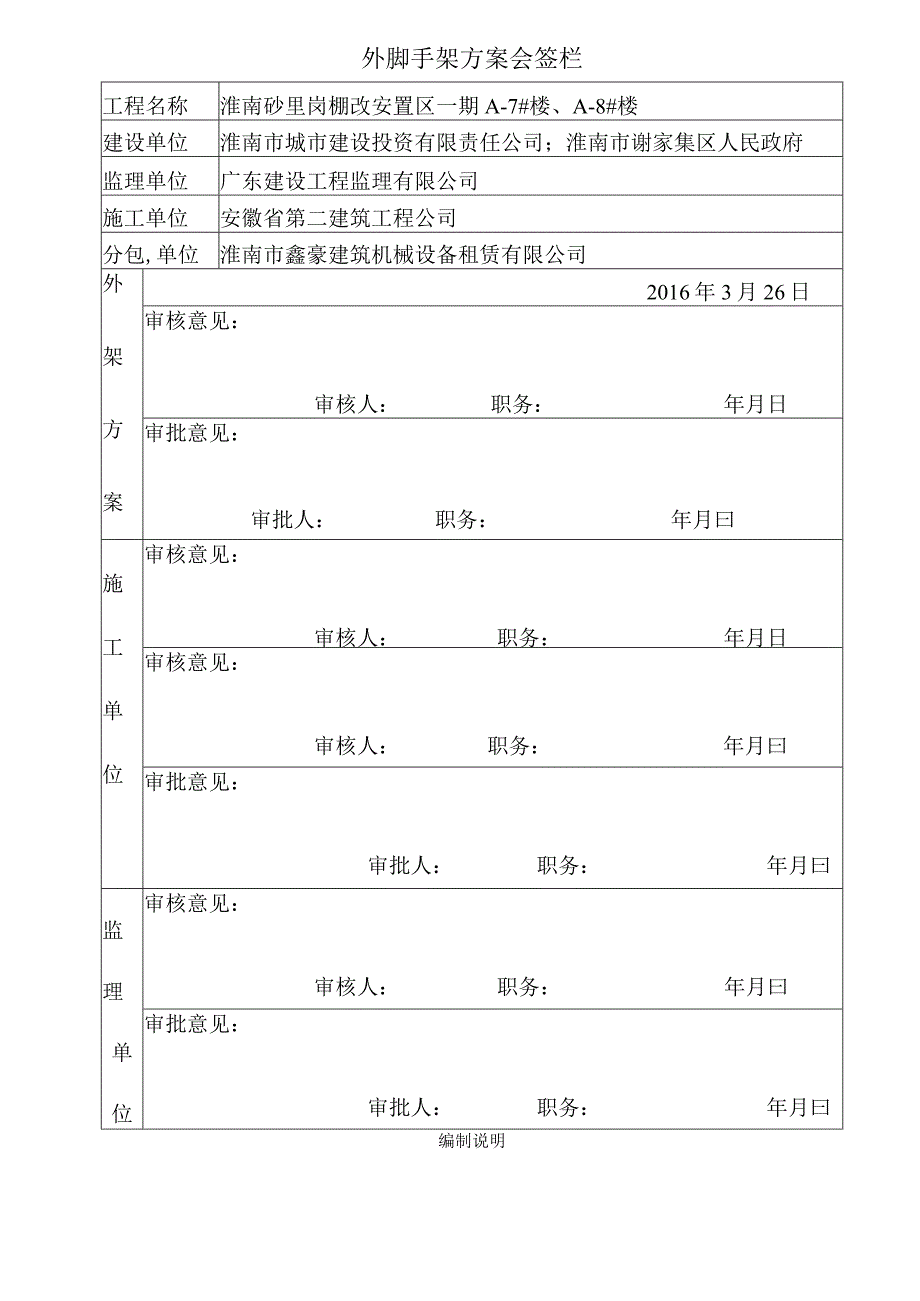

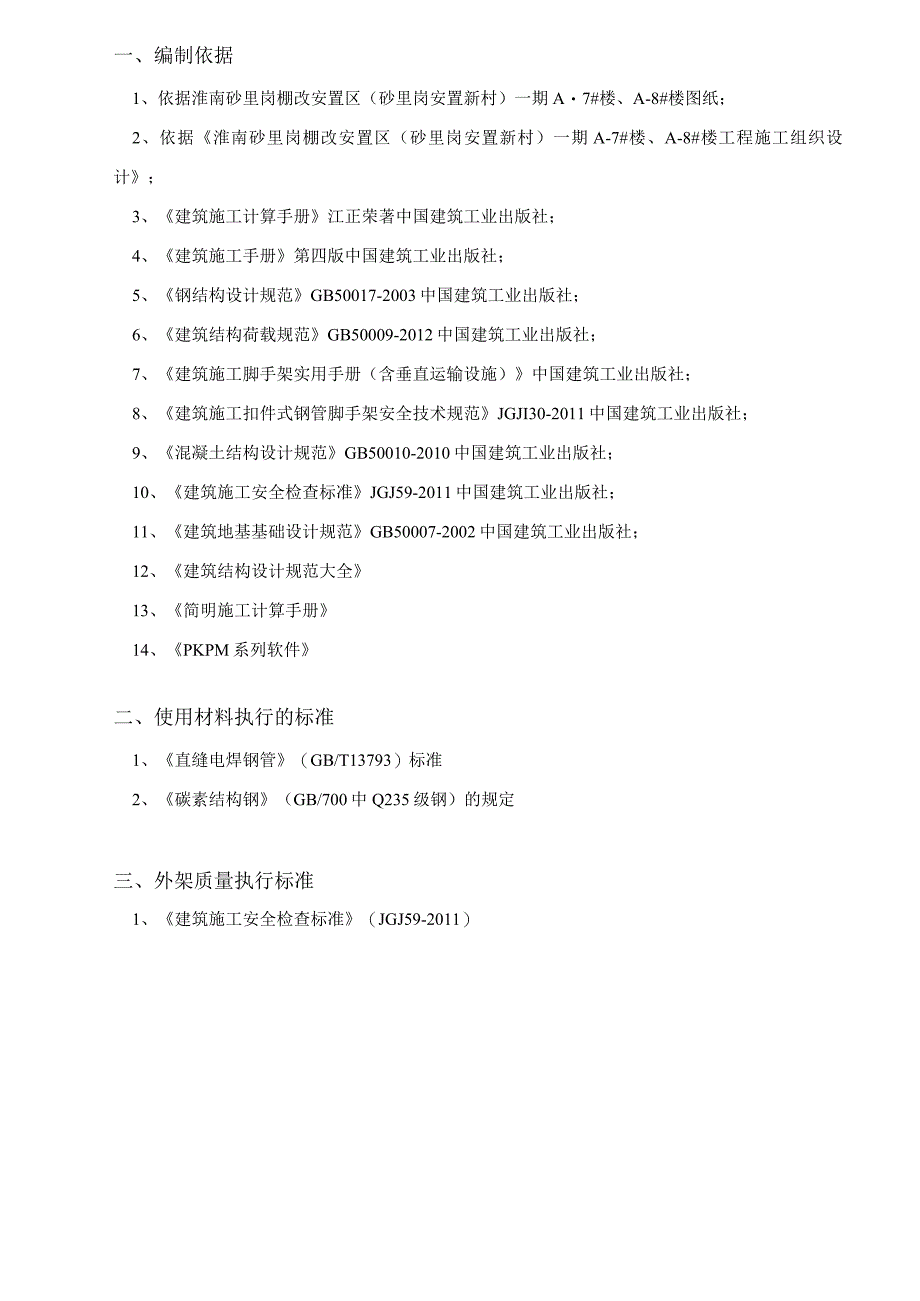

1、淮南砂里岗棚改安置区一期A-7#楼、A-8#楼脚手架专项施工方案二。一六年三月二十六日外脚手架方案会签栏工程名称淮南砂里岗棚改安置区一期A-7#楼、A-8#楼建设单位淮南市城市建设投资有限责任公司；淮南市谢家集区人民政府监理单位广东建设工程监理有限公司施工单位安徽省第二建筑工程公司分包,单位淮南市鑫豪建筑机械设备租赁有限公司外架方案2016年3月26日审核意见：审核人：职务：年月日审批意见：审批人：职务：年月曰施工单位审核意见：审核人：职务：年月日审核意见：审核人：职务：年月曰审批意见：审批人：职务：年月曰监理单位审核意见：审核人：职务：年月曰审批意见：审批人：职务：年月曰编制说明一、编制依据
2、1、依据淮南砂里岗棚改安置区（砂里岗安置新村）一期A7#楼、A-8#楼图纸；2、依据淮南砂里岗棚改安置区（砂里岗安置新村）一期A-7#楼、A-8#楼工程施工组织设计；3、建筑施工计算手册江正荣著中国建筑工业出版社；4、建筑施工手册第四版中国建筑工业出版社；5、钢结构设计规范GB50017-2003中国建筑工业出版社；6、建筑结构荷载规范GB50009-2012中国建筑工业出版社；7、建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；8、建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011中国建筑工业出版社；9、混凝土结构设计规范GB50010-2010中国建筑工业出版社；10、
3、建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；11、建筑地基基础设计规范GB50007-2002中国建筑工业出版社；12、建筑结构设计规范大全13、简明施工计算手册14、PKPM系列软件二、使用材料执行的标准1、直缝电焊钢管（GB/T13793）标准2、碳素结构钢（GB/700中Q235级钢）的规定三、外架质量执行标准1、建筑施工安全检查标准（JGJ59-2011）目录表二、搭设方式三、施工准备四、脚手架材料的选用五、脚手架质量保证措施六、安全生产措施及操作要求七、外架基础的处理八、脚手架搭设方法九、落地式扣件钢管脚手架计算书十、悬挑式扣件钢管脚手架计算书十一、外墙悬挑型钢穿墙洞
4、眼处封堵施工技术要求十二、脚手架检查与验收十三、脚手架的维修与保护十四、脚手架拆除要求十五、附脚手架的拆除方案十六、平面、立面示意图十七、附应急预案（会签表、会签栏单独审批）十八、架业公司证件及管理人员证件十九、搭设人员特种操作证外架搭设篇工方案工程名程：淮南砂里岗棚改安置区一期A-7#楼、A-8#楼建设单位：淮南市城市建设投资有限责任公司；淮南市谢家集区人民政府监理单位：广东建设工程监理有限公司施工单位：安徽省第二建筑工程公司外架分包单位：淮南市鑫豪建筑机械设备租赁有限公司本工程A-7#楼属于剪力墙结构，为地上28层建筑物，总建筑面积为：22546.37m2,建筑物长为60.95m,宽为19
5、.2m,建筑总高度为:90.4m,室内外高差为:0.4m,1-28F层高为:2.9m,檐口高为:81.6m,机房层高度为：1.5m,楼梯罩及屋面高为:7.3m,则该工程脚手架搭设高度为：0.4+2.928+1.5+7.3+1.2（防护）=91.6m。本工程A-8#楼属于剪力墙结构，为地上28层建筑物，总建筑面积为：12737.76行，建筑物长为33.8m,宽为18.8m,建筑总高度为：90.3m,室内外高差为：0.3m,1-28F层高为:2.9m,檐口高为:81.5m,机房层高度为：1.5m,楼梯罩及屋面高为:7.3m,则该工程脚手架搭设高度为：0.3+2,928+1.5+7.3+1.2（防护
6、）=91.5m。二、搭设方式1、根据施工现场实际情况，本工程A-7#、A-8#楼外脚手架搭设均分一次落地架和悬挑架4次，搭设高度分别如下：1）落地架：A-7#楼外架从正负零处搭设至2层顶，搭设高度为：0.4+2.9X2=6.2m,落地架底部采用12#槽钢铺设。A-8#楼外架从正负零处搭设至2层顶，搭设高度为：0.3+2.9X2=61m,落地架底部采用12#槽钢铺设。2）悬挑架：第一次：外架从2层顶采用工字钢悬挑式钢管脚手架搭设至9层顶，搭设高度为：2.97-0.3=20m（工字钢分段出间隙处0.3m）；第二次：外架从9层顶采用工字钢悬挑式钢管脚手架搭设至16层顶，搭设高度为：2.9X7-0.3
7、=2Om（工字钢分段出间隙处0.3m）；第三次：外架从16层顶采用工字钢悬挑式钢管脚手架搭设至23层顶，搭设高度为：2.97-0.3=20m（工字钢分段出间隙处0.3m）；第四次：外架从23层顶采用工字钢悬挑式钢管脚手架搭设至机房层顶，搭设高度为：2.95+1.5=16m（工字钢分段出间隙处0.3m）；楼梯罩部位和L2米防护另外悬挑。在1层、8层、15层、22层顶各张设一道平网，且在第一悬挑和第四悬挑脚手架上各设置一道安全平网加强层。（具体见附图2）2、为了预防高坠事故和上下分段处交叉施工安全，故在每次悬挑梁处分别用多层板做封闭隔离防护。3、悬挑工字钢采用16号工字钢，见第十项有明确规定。一、
8、防高坠、物打治理要求1、对于建筑物外侧自下而上有脚手架和密目式安全网全封闭的，应在第三步架上设置一道安全网；2、安全平网应沿建筑物四周连续设置(施工升降机处除外)，安全平网必须采用合格产品，满足GB5725-2009安全网的标准要求；3、严禁使用密目式安全网代替安全平网，为了防止细小物体坠落，在安全平网上满铺一层密目式安全网。三、施工准备1 .单位工程负责人应按施工组织设计中有关脚手架的要求，向搭设和使用人员进行技术交底。2 .按规范规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。3 .经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。4
9、 .清除搭设场地杂物，平整搭设场地，并使排水畅通。5 .当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。四、脚手架材料的选用1、钢管选用现行国家标准直缝电焊钢管(GBT13793)中3号普通钢管，其质量应符合国家标准碳素结构钢(GBT700)中Q235A级钢的规定。采用的钢管类型应为国家标准048.3X3.6,每根钢管的最大质量不应大于25.8kg。但考虑到市场材料供应与施工现场的安全起见，计算时可按048X3.0,以确保安全。2、扣件：选用可锻铸造扣件，其材质符合国家标准钢管脚手架扣件GB15831规定的要求，并由有扣件生产许可证的生产厂家提供，不得有裂纹
10、、气孔、缩松、砂眼等锻造缺陷且扣件的规格应与规格相匹配，贴和面应平整，活动部位灵活，夹紧规格时开口处最小距离不小于5mu规格拧紧力矩达65N.m时不得破坏。3、连墙件、密目网、竹笆片、铺板、槽钢：连墙件的材质亦应符合现行标准碳素结构钢（GB/T700）中Q235-A级钢的规定。外架采用草绿色防阻燃密目网全封闭围护，密目网规格MLT.8X6m,网目密度为2000目/100Cm（密目网要有合格证、冲击报告，符合标准才能使用）。选用清洁、完整的1200X80Omm竹笆片，严禁使用生锈、抗折强度低的钢筋网片。槽钢必须有产品合格证，满足计算荷载要求，符合合质安（2007）03号文件。4、外架外侧应用垂直
11、安全立网围护，安全网是用来防止人、物坠落或用来避免、减轻坠落或物击伤害的网具，分别由网体、边绳、眼扣（40cm）相组成。规格型号为6m长XL8m宽。并应经过建设部及劳动部通过签定的合格产品。安全网随外架搭设而张挂，用不小于18#的镀锌铁丝穿入网眼四周的绑扎孔，与上、下纵向水平杆绑扎牢固，两网眼竖向拼接处应采用同样镀锌铁丝绑扎，不允许留缝或扎结不全，立网应绷紧。五、脚手架质量保证措施脚手架要保证横成向，纵成方，立杆杆身垂直。搭接处交替错开，纵向水平杆平直,横向水平杆平齐，立杆间距、步距、纵距、横距等均要符合规范要求。架子与建筑物连接牢固，保持架子整体牢固、稳定、安全、适用、美观。六、安全生产措施
12、及操作要求（一）安全生产措施1、参与编制、审核、搭拆的作业人员必须持证挂牌上岗。2、架子搭设前应向施工人员进行书面技术，安全交底，并由负责人签名后方可进行搭设。3、架子工在搭设过程中，对于弯曲、锈蚀严重的钢管应剔除。4、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施，并悬挂安全警示标牌。5、遇有大雾，大雨，大雪和六级以上大风天气，严禁在架上进行高处作业。6、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看护，严禁非操作人员入内。（二）操作要求1、操作人员岗前必须经过三级教育，并持有效证件上岗，对不适合高空作业的人员禁止雇佣上岗作业。2、操作人员上岗时必须配带安全帽，系好安全带，穿工作服装,及
13、穿软底防滑鞋。3、认真听从施工单位指挥安排，对于现场机电不要随意乱动。4、不准在架体上嬉笑打闹，不准在外架上躺坐休息。5、与其它作业人员之间要和谐相处，不准与他人打架斗殴。6、下班时应收集好工具材料，做到工完、料尽、场地清。七、外架基础的处理考虑到钢管外脚手架的牢固，稳定，安全性，对基础平整、夯实。根据本工程的实际情况,建筑物的基础四周自然地面及护坡均以浇筑C20碎层IOCm厚，向外有不小于1:0.05排水坡度，四周设15Cm义15Cm的排水沟，在四角有60CmX60CmXlOOCm积水坑，并备好排水机械，做好有组织排水，严禁基础有积水现象出现。八、脚手架搭设方法1、外架立杆横向间距0.8m,
14、步距L8m,纵距L5m,内立杆离墙距离0.2m,离墙间距过大采用两道填芯杆防护，落地式脚手架立杆下垫12#槽钢；2、脚手架搭设流程为：A、落地架：12#槽钢铺设一放置纵向扫地杆一横向扫地杆一逐根竖立立杆一随即与扫地杆扣紧一第一步纵向水平杆（与各杆件扣紧）一第一步横向水平杆一第二步纵向水平杆一第二步横向水平杆一加设临时斜撑杆（上端与第二步纵向水平杆扣紧，在装设两道连墙杆后方可拆除）第三步纵向水平杆、横向水平杆一连墙件一防护栏杆一剪刀撑一铺设钢筋网片一挂密目网一接立杆一加设剪刀撑。B、悬挑架：熟悉方案和图纸放线以便确定悬挑杆件U型环定位预埋一悬挑杆件定位一杆件与U型环的固定（每个U型环在工字钢的上
