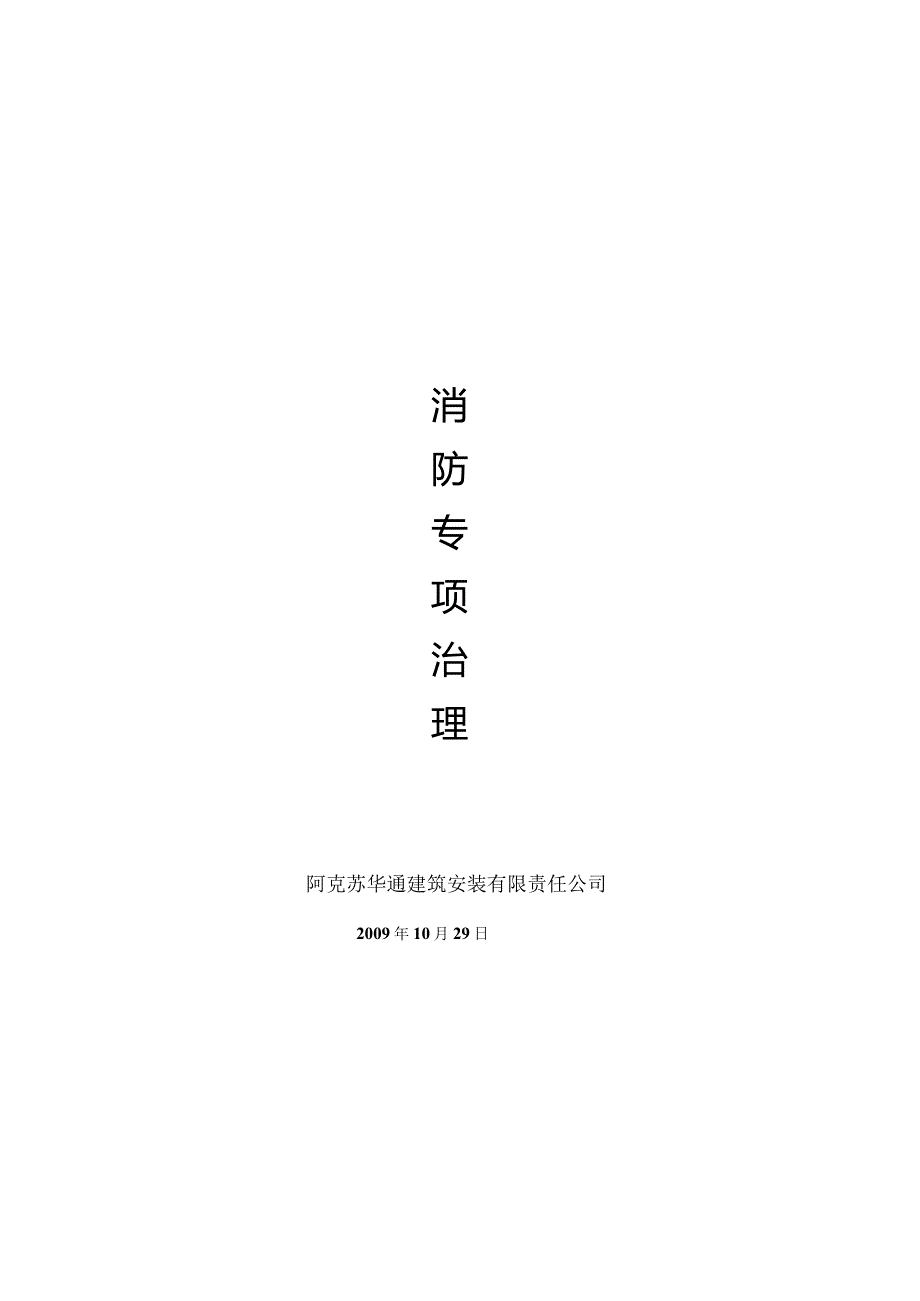

1、消防专项治理措施阿克苏华通建筑安装有限责任公司2009年10月29日施工组织设计编制人：职务：施工员审核人：职务：批准人：职务：阿克苏华通建筑安装有限责任公司2009年10月29日第一节编制依据4第二节工程概况4第三节脚手架方案选择4第四节脚手架材料选择5第五节脚手架搭设流程及要求6第六节脚手架的劳动力安排11第七节脚手架的检查与验收11第八节脚手架搭设安全技术措施12第九节脚手架拆除安全技术措施14第十节脚手架计算书15钢管落地脚手架15脚手架专项施工方案第一节编制依据建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢结构设计规范GB50017-2003中国
2、建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJl30-2001中国建筑工业出版社；建筑施工安全检查标准JGJ59-99中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况库车县萨克萨克街道办事处萨依布衣社区办公楼工程：均属于砖混结构：地上二层、地下无：建筑高度7.65m;总建筑面积832.18平方米；总工期：120天；本工程由库车县萨克萨克街道办事处投资建设，乌鲁木齐银河设计研究院设计，新疆四方勘察设计研究院地质勘察，新疆成汇工程
3、管理有限公司监理，乌什县建筑安装工程有限责任公司组织施工；由熊朝驹担任项目经理，刘以铃担任技术负责人。第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则
4、，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：钢管落地脚手架。第四节脚手架材料选择钢管落地脚手架1、钢管落地脚手架，选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规
5、格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目/100cn?,做耐贯穿试验不穿透，L6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使
6、用的安全网必须有产品生产许可证和质量合格证，以及由阿克苏市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB700-88）中Q235A钢的要求。第五节脚手架搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实一基础承载力实验、材料配备一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆（搁栅）一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在
7、搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。1、主杆基础本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于IOCm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。/7/77/72/ IrtAftf zl7777772、立杆间距(1)脚手架立杆纵距1.5m,横距0.725m,步距L5m；连墙杆间距竖直3m,水平4.5m(即两步三跨)；里立杆距建筑物0.3m。(2)脚
8、手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置，高度方向相互错开50OnIm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20CIn左右。立杆的垂直偏差应控制在不大于架高的1/400O(5)立杆及纵横向水平杆构造要求：A-A剖面/胞级凝躺岫轴,N电橘册自仙神部现肚皮林千龄BI册端匕力摭檎藤瞄轴翻让联触地杆捕端匕皱H如不桶一式上也僦漪朋即挑H雕糜踊粘立棺足，金杯献琦,鼬四方航描蚓战熊琳自行触3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.5m,以便立网挂设,大横杆置于立杆里面，每
9、侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为20Omnb里外立杆间应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不
10、能满铺处必须采取有效的防护措施。(3)脚手片须用12T4#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设1.2In高的防护栏杆和30Cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为09m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设L2m的防护栏杆和30Cln高踢脚杆。(5)脚手架上门洞、出入口构造示意图门洞桁袈构造7、连墙件
11、(D脚手架与建筑物按计算书中连墙件布置要求设拉结点。楼层高度超过4m,则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时,必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。(5)连墙件构造示意图脚手架刚性连t啬件构造示意图I-垫木；2/钢管；3一直角扣件；4TS向水平杆；5一附加幅8、架体内封闭(1)脚手架的架体里立杆距墙体净距最多
12、为20OnIn1,如因结构设计的限制大于20OmIn的必须铺设站人板，站人板设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。第六节脚手架的劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设人员需要1520人，均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业,并必须配备有足够的辅助人员和必要的工具。第七节脚手架
13、的检查与验收钢管落地脚手架1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查,经检查合格后方可交付使用。2、高度在20m及20In以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具备下列文件：(D脚手架构配件的出厂合格证或质量分类合格标志；(2)脚手架工程的施工记录及质量检查记录；(3)脚手架搭设过程中出现的重要问题及处理记录，(4)脚手架工程的施工验收报告。4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施
14、工验收报告。(D构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)安全网的张挂及扶手的设置是否齐全；(3)基础是否平整坚实、支垫是否符合规定；(4)连墙件的数量、位置和设置是否符合要求；(5)垂直度及水平度是否合格。第八节脚手架搭设安全技术措施1、技术保障措施(1)架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。(2)钢管与扣件进场前应经过检查挑选(选择标准应符合规范JGJ130-200第3条)，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65Nm之间。(3)架子搭设到Iom高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同
15、施工单位、监理单位和质检单位对整个脚手架进行验收检查，验收合格后方可投入使用。(4)该脚手架作为建筑物装饰作业时，安全防护屏隙及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。(5)脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2、质量保隙措施(1)操作人员作业前必须进行岗位技术培训与安全教育。(2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)脚手架必须严格依据本施工方案进行搭设；搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。(4)脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收,发现不符合要求处，必须限时或立即整改。3
