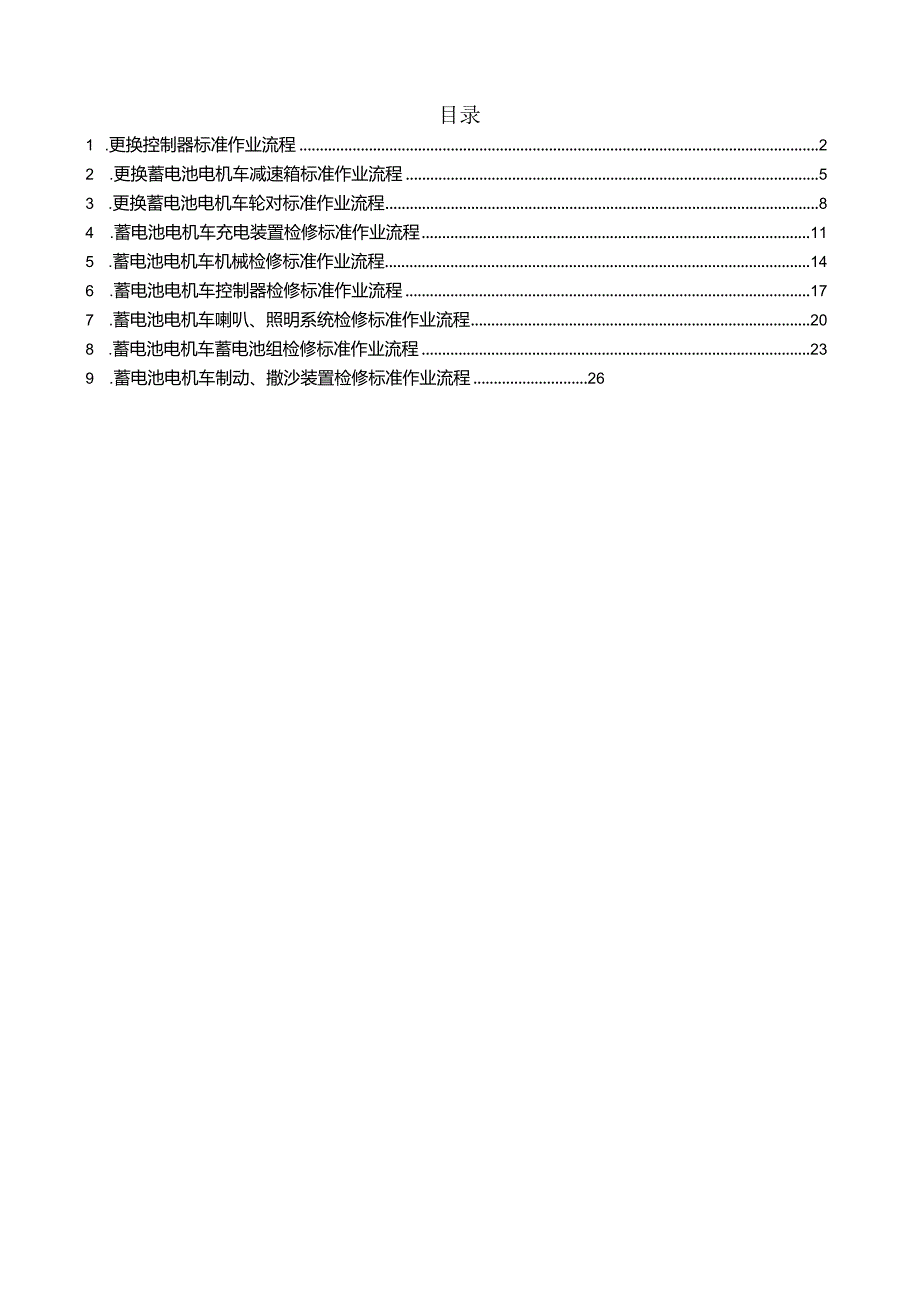

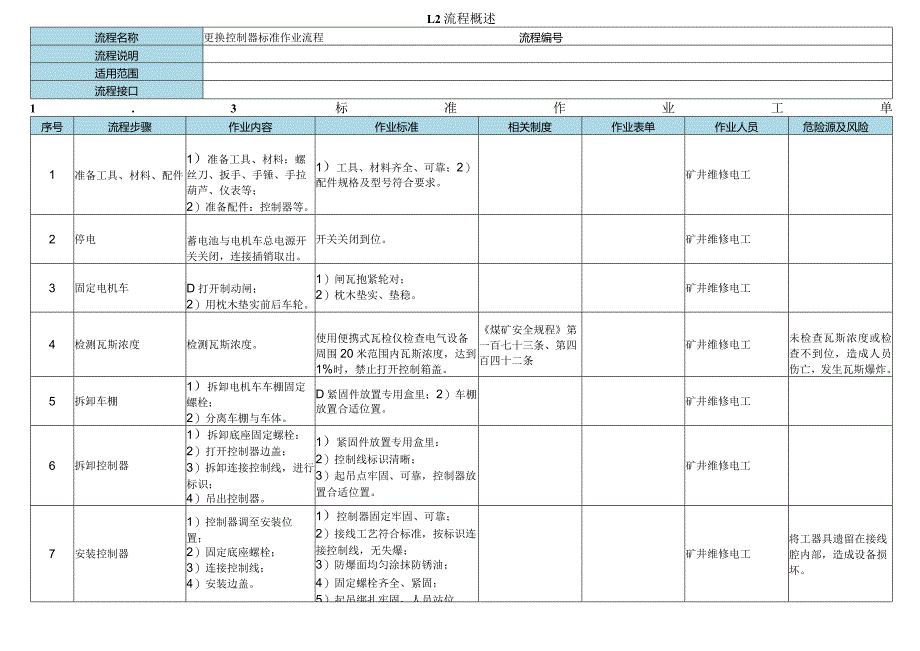

1、目录1 .更换控制器标准作业流程22 .更换蓄电池电机车减速箱标准作业流程53 .更换蓄电池电机车轮对标准作业流程84 .蓄电池电机车充电装置检修标准作业流程115 .蓄电池电机车机械检修标准作业流程146 .蓄电池电机车控制器检修标准作业流程177 .蓄电池电机车喇叭、照明系统检修标准作业流程208 .蓄电池电机车蓄电池组检修标准作业流程239 .蓄电池电机车制动、撒沙装置检修标准作业流程26里控制高未用妁更崇控制作L2流程概述流程名称更换控制器标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件
2、1）准备工具、材料：螺丝刀、扳手、手锤、手拉葫芦、仪表等；2）准备配件：控制器等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修电工2停电蓄电池与电机车总电源开关关闭，连接插销取出。开关关闭到位。矿井维修电工3固定电机车D打开制动闸；2）用枕木垫实前后车轮。1）闸瓦抱紧轮对；2）枕木垫实、垫稳。矿井维修电工4检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止打开控制箱盖。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度或检查不到位，造成人员伤亡，发生瓦斯爆炸。5拆卸车棚1）拆卸电机车车棚固定螺栓；2）分离车棚与车
3、体。D紧固件放置专用盒里；2）车棚放置合适位置。矿井维修电工6拆卸控制器1）拆卸底座固定螺栓：2）打开控制器边盖；3）拆卸连接控制线，进行标识；4）吊出控制器。1）紧固件放置专用盒里：2）控制线标识清晰；3）起吊点牢固、可靠，控制器放置合适位置。矿井维修电工7安装控制器1）控制器调至安装位置；2）固定底座螺栓；3）连接控制线；4）安装边盖。1）控制器固定牢固、可靠；2）接线工艺符合标准，按标识连接控制线，无失爆；3）防爆面均匀涂抹防锈油；4）固定螺栓齐全、紧固；5）起吊绑扎牢固，人员站位矿井维修电工将工器具遗留在接线腔内部，造成设备损坏。正确。8安装车棚1）起吊车棚至安装位置：2）紧固连接螺栓
4、。1）车棚安装牢固；2）螺栓齐全、紧固。矿井维修电工9清理现场1）清点工具；2）清理现场。1）工具无遗漏；2）现场整洁、无杂物。矿井维修电工设备接线引起失爆或工具遗留接线腔内，造成设备损坏，设备失爆，引起瓦斯、煤尘爆炸，给矿井造成危险。10检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到战时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工11试运行1）连接电源插销，将电源开关打开；2）将控制手柄旋转至前进或后退位置：3）启动电机车。D控制手柄操作灵活，档位正确；2）电机车运行正常。矿井维修电工12停机、停电停机、停电。停机、停电、闭锁。矿井
5、维修电工更串电机车减61B次开的停I电工/星典电用电m主*itzt/2.2流程概述流程名称更换蓄电池电机车减速箱标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、手锤、手拉葫芦、齿轮油等；2）准备配件：减速箱等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修钳工2电机车断电蓄电池与电机车总电源开关关闭，连接插销取出。电源关闭到位，插销取出。矿井维修钳工3固定电机车D打开制动闸；2）用枕木垫实前后车轮。1）闸瓦抱紧轮对；2）枕木垫实、垫稳。矿井维修钳
6、工4吊出蓄电池组用手拉葫芦吊出蓄电池组。蓄电池组平稳放置到充电平台。矿井维修钳工人员正确站位。5放油打开减速箱放油阀门。旧油回收专用容器内。矿井维修钳工6拆除减速箱1）拆除对轮连接螺栓：2）拆除减速箱固定螺栓；3）用手拉葫芦吊出减速箱。1）紧固件放置专用盒里：2）起吊时人员站位正确，缓慢拉动手拉葫芦；3）吊出减速箱放置合适位置。矿井维修钳工7安装减速箱1）减速箱调至安装位置；2）连接联轴器螺栓；3）紧固固定螺栓。1）减速箱安装到位，调平找正；2）联轴器紧固件齐全、完好；3）各部固定螺栓齐全、紧固有效。矿井维修钳工8注油1）打开注油扣，加注齿轮油；2）检查润滑情况。1）润滑脂合格，油量适当，占油
7、腔的1/2-2/3,不漏油；2）运转部位润滑良好，不漏油。矿井维修钳工注油嘴不完好不能正常注油，导致轴承损坏。9安装蓄电池组1）用手拉葫芦将蓄电池组吊装到机车上；2）固定蓄电池组：3）连接插销。1）起吊安装平稳；2）固定销齐全可靠。矿井维修钳工10清理现场D清点工具；2）检查有无杂物。D工具无遗漏；2）现场整洁、无杂物。矿井维修钳工工具遗留接线腔内，造成设备损坏。11检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到战时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修钳工未检查瓦斯浓度或检查不到位，造成人员伤亡，发生瓦斯爆炸。12试运行D连接电源
8、插销，将电源开关打开；2）启动电机车。电机车正常运行，减速箱无异响。矿井维修钳工13停机、停电停机、停电。停机、停电、闭锁。矿井维修电工3.2流程概述流程名称更换蓄电池电机车轮对标准作业流程流程编号流程说明适用范围流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、手锤、手拉葫芦、润滑脂、枕木等；2）准备配件：轮对等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修钳工2电机车断电蓄电池与电机车总电源开关关闭，连接插销取出。电源关闭，插销取出。矿井维修钳工3固定电机车使用枕木固定电机车车
9、轮。掩车牢固、可靠。矿井维修钳工4拆除机车侧护板拆除电机车轮对两侧护板。1）紧固件放置专用盒里；2）侧护板放置合适位置矿井维修钳工5拆除制动闸1）松开制动闸；2）拆除制动闸瓦。1）制动闸动作可靠、灵活；2）闸瓦放置合适位置：3）紧固件放置专用盒里。矿井维修钳工6拆卸轮对轴承盖1）拆卸轴头两端轴承箱；2）取下轴承。D零固件放置专用盒里；2）轴承包裹，放置干净位置。矿井维修钳工7起吊电机车1）用手拉葫芦将电机车吊起；2）用枕木垫实电机车。1）电机车高度满足拆除轮箍要求；2）枕木垫实、稳固。矿井维修钳工起吊时人员注意站位。8拆除旧轮箍1）用手拉葫芦吊住轮箍；2）用拔轮箍器拔出轮箍：3）检查键槽、轮箍
10、座，清理内部卫生。D轮箍放置合适位置；2）键槽、轮箍座无严重磨损现象。矿井维修钳工9安装新轮箍1）用手拉葫芦吊住轮D轮箍安装到位、牢固，转矿井维修钳工箍；2）把键安装键槽内；3）用大锤将轮箍安装到位；4）调整轮箍位置和间隙；5）安装固定销。动灵活；2）轮箍间隙符合规定：3）键安装准确，无松动：4）固定销齐全、可靠。10下放电机车1）起吊电机车；2）取出枕木；3）松动手拉葫芦，电机车放置在轨道上。D取出枕木放置合适位置；2）电机车平稳下放，轮箍完全卡轨道上。矿井维修钳工11安装轴承座1）安装轴承；2）安装轴承箱；3）注油。1）轴承完好，滚珠无缺失、磨损；2）轴承箱安装准确；3）润滑良好，无漏油；
11、4）紧固件齐全，可靠。矿井维修钳工注油嘴不完好不能正常注油，导致轴承损坏。12安装制动闸1）安装制动闸瓦；2）安装固定螺栓。D制动闸安装到位；2）紧固件齐全、紧固。矿井维修钳工13安装侧护板安装电机车轮对两侧护板。护板安装齐全、紧固。矿井维修钳工14检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修钳工未检查瓦斯浓度或检查不到位，造成人员伤亡，发生瓦斯爆炸。15清理现场1）清点工具；2）检查有无杂物。1）工具无遗漏；2）现场整洁、无杂物。矿井维修钳工工具遗留接线腔内，造成设备损坏。16试运行D
12、连接电源插销，将电源开关打开；2）启动电机车。轮对转动灵活，无异响。矿井维修钳工17停机、停电停机、停电。停机、停电、闭锁。矿井维修电工/治信机卷R龄玳林纳/*：*他划ICMitM5检机卒充电n修修修嫌疑。井堆修电工篙再现埠IJr#aeexIJ1r三修电工第TI-页4.2流程概述流程名称蓄电池电机车充电装置检修标准作业流程流程编号流程说明适用范围流程接口4.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备工具、材料：螺丝刀、扳手、试电笔、套筒扳手等；2）准备配件：熔断器等。1）工具、材料齐全、可靠；2）配件规格及型号符合要求。矿井维修电工2停电停上级电源开关。开关闭锁、上锁、挂牌。矿井维修电工闭锁、上锁保护装置失效,设备误动作启动，导致人员伤亡。3检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未检查瓦斯浓度
