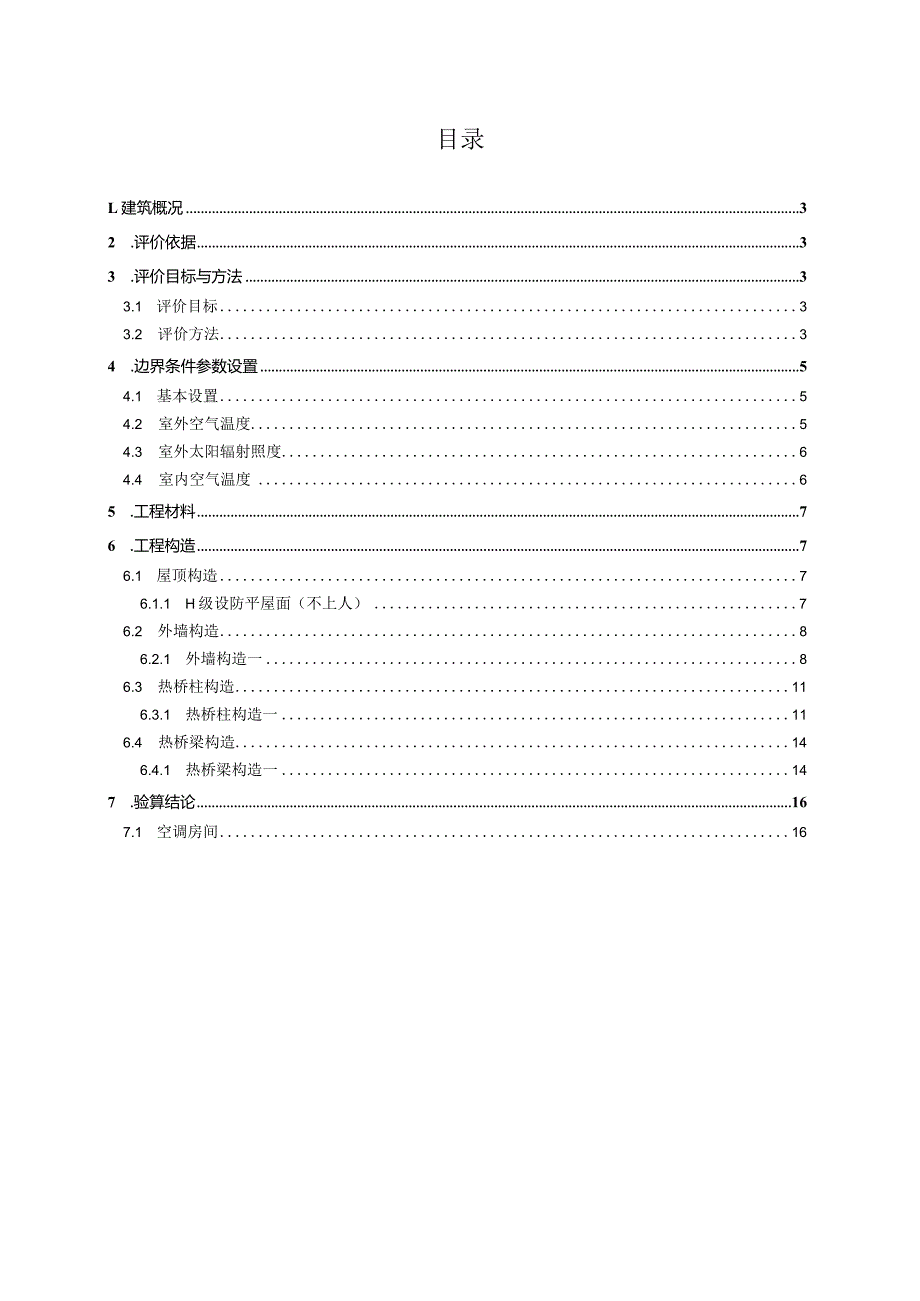

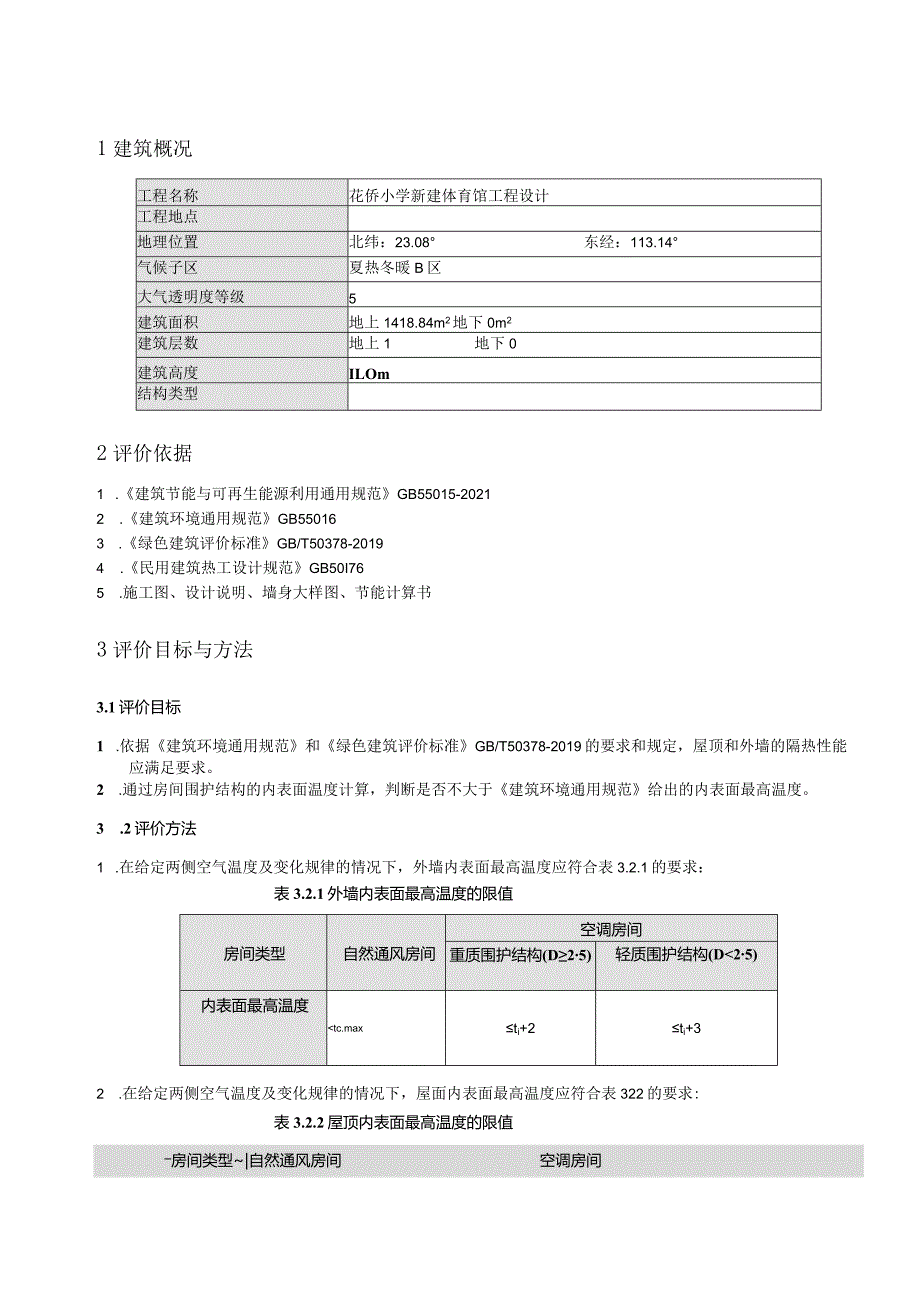

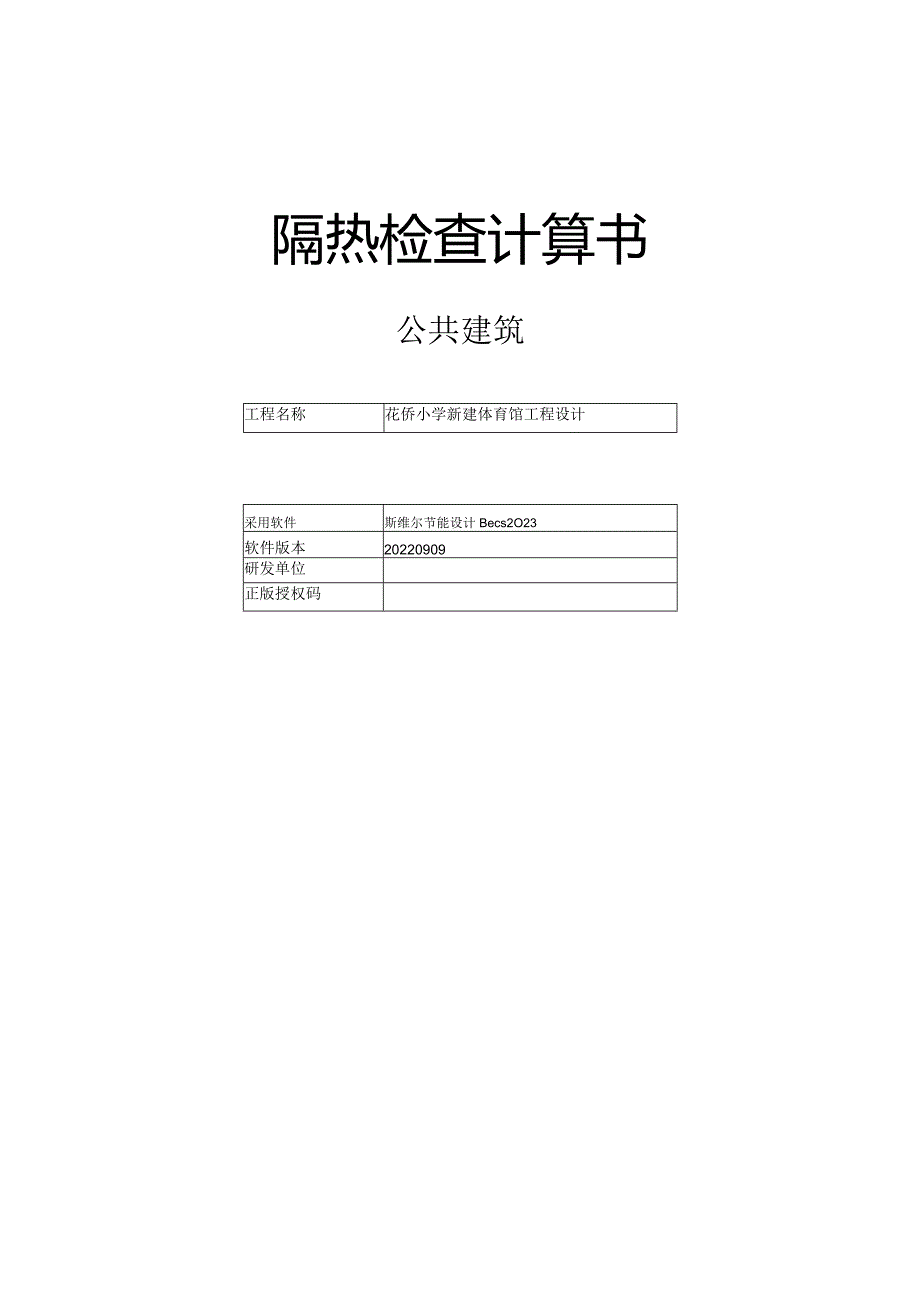

1、隔热检查计算书公共建筑工程名称花侨小学新建体育馆工程设计采用软件斯维尔节能设计Becs2O23软件版本20220909研发单位正版授权码目录L建筑概况32 .评价依据33 .评价目标与方法33.1 评价目标33.2 评价方法34 .边界条件参数设置54.1 基本设置54.2 室外空气温度54.3 室外太阳辐射照度64.4 室内空气温度65 .工程材料76 .工程构造76.1 屋顶构造76.1.1 H级设防平屋面（不上人）76.2 外墙构造86.2.1 外墙构造一86.3 热桥柱构造116.3.1 热桥柱构造一116.4 热桥梁构造146.4.1 热桥梁构造一147 .验算结论167.1 空调房
2、间161建筑概况工程名称花侨小学新建体育馆工程设计工程地点地理位置北纬：23.08东经：113.14气候子区夏热冬暖B区大气透明度等级5建筑面积地上1418.84m2地下0m2建筑层数地上1地下0建筑高度ILOm结构类型2评价依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .建筑环境通用规范GB550163 .绿色建筑评价标准GB/T50378-20194 .民用建筑热工设计规范GB50I765 .施工图、设计说明、墙身大样图、节能计算书3评价目标与方法3.1评价目标1 .依据建筑环境通用规范和绿色建筑评价标准GB/T50378-2019的要求和规定，屋顶和外墙的隔热性能
3、应满足要求。2 .通过房间围护结构的内表面温度计算，判断是否不大于建筑环境通用规范给出的内表面最高温度。3 .2评价方法1 .在给定两侧空气温度及变化规律的情况下，外墙内表面最高温度应符合表3.2.1的要求：表3.2.1外墙内表面最高温度的限值房间类型自然通风房间空调房间重质围护结构(D25)轻质围护结构(D25)内表面最高温度25）轻质围护结构（D2,5）内表面最高温度熊matWte.maxti+2.5ti+3.5表中：Oe一围护结构内表面最高温度（OC）,应按民用建筑热工设计规范GB50176-2016附录C.3的规定计算；。一室内空气温度，（DC）。口（WX累年日平均温度最高日的最高温度
4、（P）,应按民用建筑热工设计规范GB50176-2016配套软件气象数据取用。3. 外围护结构内表面最高温度按照规范民用建筑热工设计规范GB50176-2016附录C.3的规定计算：1）按式3.2.3/建立常物性、无内热源的一-维非稳态导热的内部微分方程，微分方程的求解可采用有限差分法：式中：豪一温度对于时间的导数,PS。一材料的导温系数，a=,m2so2）按式323-2建立第三类边界条件隐式差分格式边界节点方程（边界节点1,节点n可参照）：-/（计一片He（叶一哇）+At=（3.23-2）式中：CP-材料的比热，J/（kgK）;p一材料的密度，kgm3;Q材料的导温系数，a=2，m2s:pc
5、AX差分步长，m；人一材料的导热系数，W（mK）;挈一对流换热温度，eCo3）按式323-3列出各内部节点和边界点的节点方程，并求解节点方程组得到外墙、屋顶内表面温度值。k=+G,i=l,2,n（3.2.3-3）式中：马一差分节点温度值，p。4边界条件参数设置4.1基本设置公式及变量变量名数值说明（一）内表面边界条件（第三类边界条件）tfd夏季室内温度，eC按民用建筑热工设计规范GB50176-2016第3.3.2条的规定取值。b室内侧对流换热系数，W（m2K）8.7按民用建筑热工设计规范GB50176-2016附录B.4.I,表B.4.1-1取值。（二）外表面边界条件（第三类边界条件）室外侧
6、对流换热系数，（m2K）19.0按民用建筑热工设计规范GB50176-2016附录B.4.1,表B.4.1-2取值。5室外空气逐时温度，c按民用建筑热工设计规范GB501762016配套软件气象数据取用。!*表面法向太阳总辐射强度，包括直射和散射，WZm2按民用建筑热工设计规范GB50176-2016配套软件气象参数取值。外表面太阳辐射吸收系数根据工程构造取值。4.2室外空气温度逐时温度折线图（单位:P）时刻0:001:002:003:004:005:006:007:008:009:0010:0011:0031.0031.0029.8029.0029.0028.6029.0029.0030.1
7、031.0032.0033.6012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:0033.0035.0036.4036.0037.0037.6037.0036.0032.8033.0032.0031.204.3 室外太阳辐射照度变量变量名公式来源表面法向太阳总辐射强度，包括直射和散射，W/m2按民用建筑热工设计规范GB50176-2016配套软件气象数据取用.时刻朝向东南西北水平0:000.000.000.000.000.001:000.000.000.000.000.002:000.000.000.000.000.003:0
8、00.000.000.000.000.004:000.000.000.000.000.005:000.000.000.000.000.006:0041.3420.603.913.097.327:00200.54118.3161.4648.95133.408:00346.52204.56128.26103.01311.339:00449.39262.58185.39150.27503.3710:00472.38290.15227.03185.40669.2311:00423.44303.06256.07209.82761.9612:00337.20371.77259.28244.18790.03
9、13:00287.08350.70280.24233.14796.2714:00254.01299.99357.85208.78800.4815:0019236252.56427.78162.85788.6516:00160.21256.13464.53134.65618.9817:00118.61240.27423.7498.35406.8018:0062.44208.30372.6151.63208.5819:009.49115.40195.977.6825.5020:000.000.000.000.000.0021:000.000.000.000.000.0022:000.000.000
10、.000.000.0023:000.000.000.000.000.004.4 室内空气温度根据民用建筑热工设计规范GB50176-2016第3.3.2条的规定取26摄氏度5工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范GB50176-2016c20细石混凝土（p=2300）1.51015.2432300.0920.00.00001:3水泥砂浆找平层0.93011.3701800.01061.90.0000石灰砂浆
11、0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范GB50176-2016钢筋混凝土1.74017.22500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016挤塑聚苯乙烯泡沫板0.0370.33430.01380.00.0000防水砂浆0.93011.3061800.01050.00.0000加气混凝土砌体0.2203.601700.01158.00.0000蒸汽渗透系数没有给出聚合物水泥砂浆0.93011.3061800.01050.00.0000低标号砂浆隔离层0.93011.3701800.01061.90.0000合成高分子
