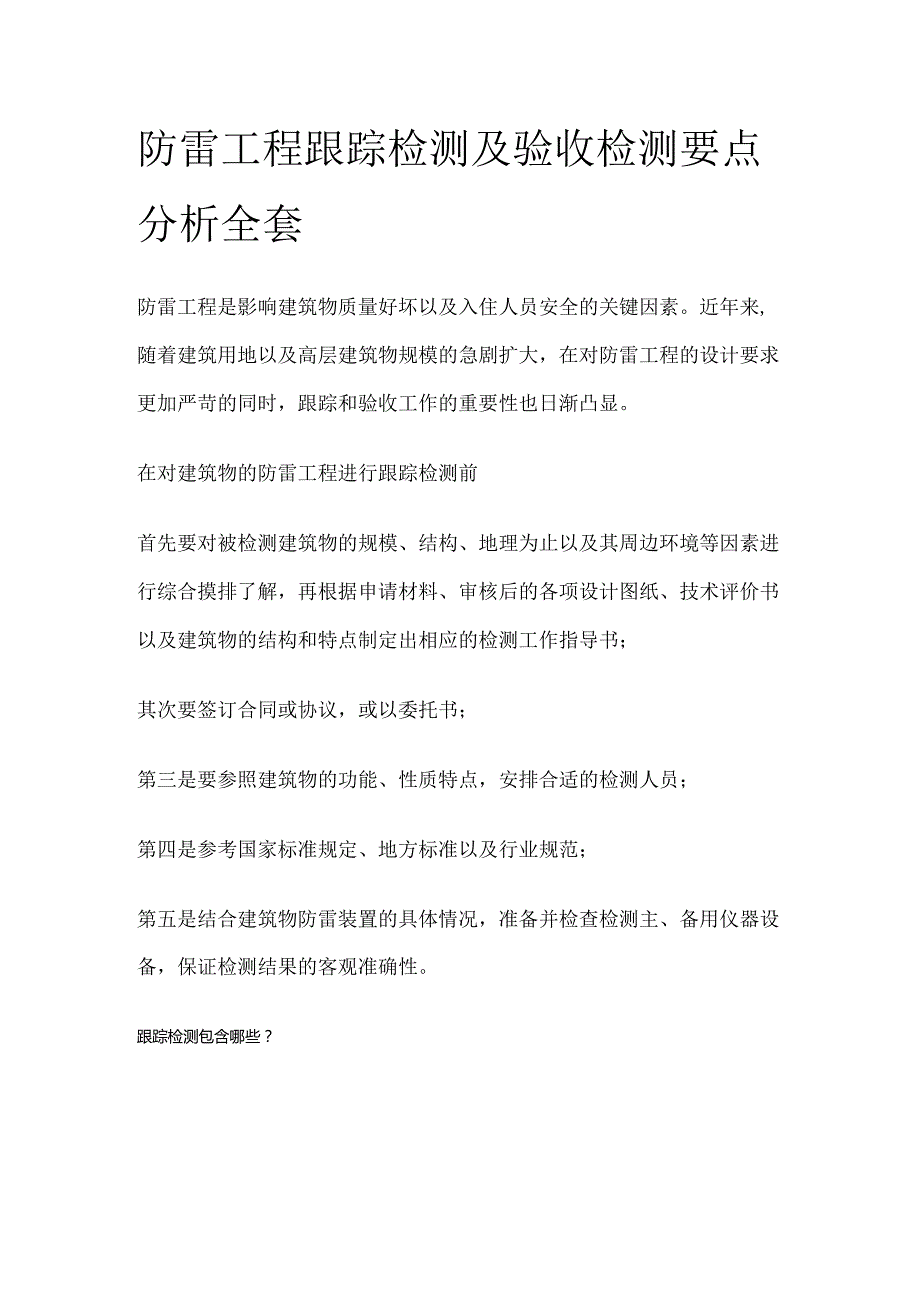

1、防雷工程跟踪检测及验收检测要点分析全套防雷工程是影响建筑物质量好坏以及入住人员安全的关键因素。近年来,随着建筑用地以及高层建筑物规模的急剧扩大,在对防雷工程的设计要求更加严苛的同时,跟踪和验收工作的重要性也日渐凸显。在对建筑物的防雷工程进行跟踪检测前首先要对被检测建筑物的规模、结构、地理为止以及其周边环境等因素进行综合摸排了解,再根据申请材料、审核后的各项设计图纸、技术评价书以及建筑物的结构和特点制定出相应的检测工作指导书;其次要签订合同或协议,或以委托书;第三是要参照建筑物的功能、性质特点,安排合适的检测人员;第四是参考国家标准规定、地方标准以及行业规范;第五是结合建筑物防雷装置的具体情况,

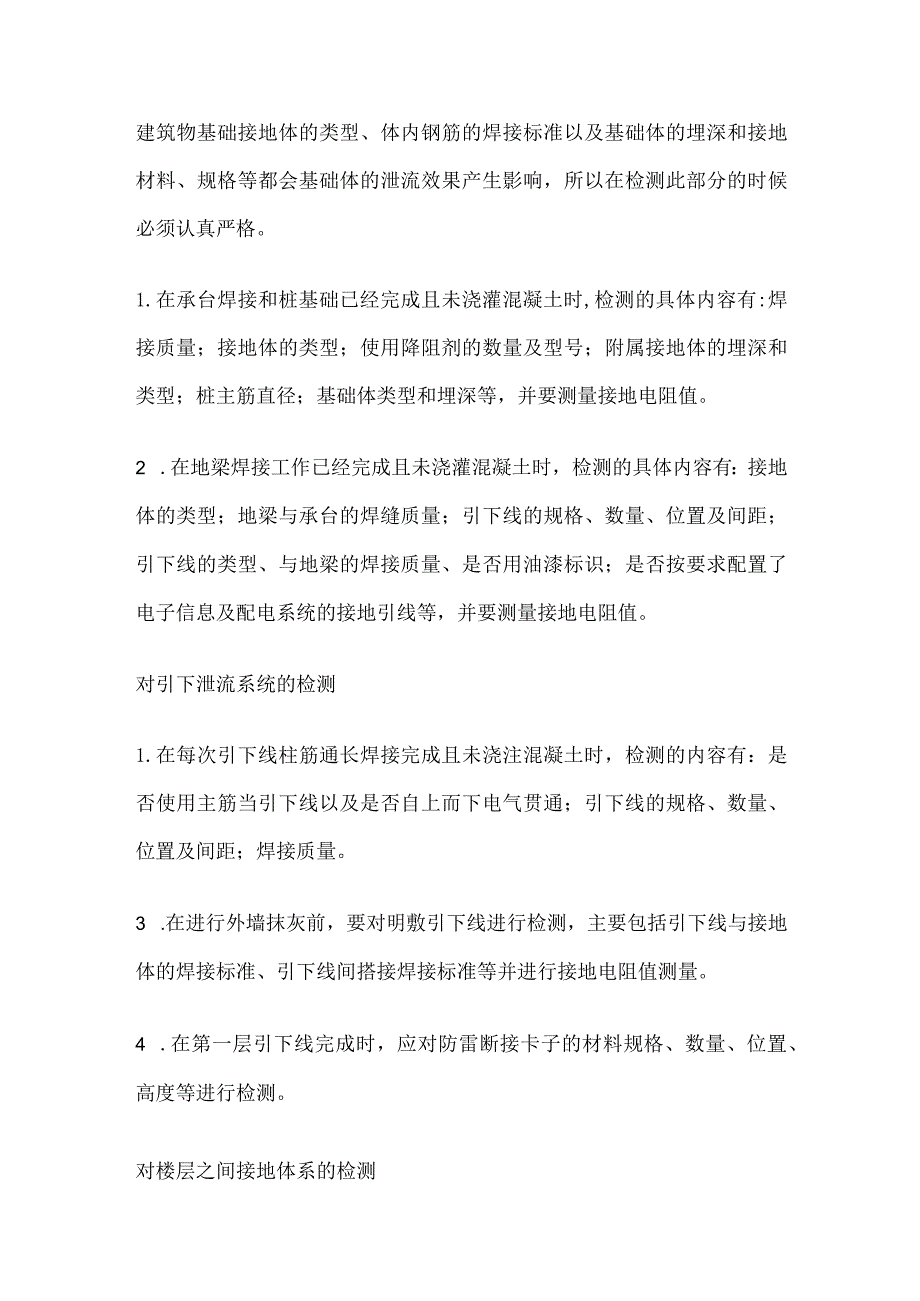

2、准备并检查检测主、备用仪器设备,保证检测结果的客观准确性。跟踪检测包含哪些?建筑物基础接地体的类型、体内钢筋的焊接标准以及基础体的埋深和接地材料、规格等都会基础体的泄流效果产生影响,所以在检测此部分的时候必须认真严格。1.在承台焊接和桩基础已经完成且未浇灌混凝土时,检测的具体内容有:焊接质量;接地体的类型;使用降阻剂的数量及型号;附属接地体的埋深和类型;桩主筋直径;基础体类型和埋深等,并要测量接地电阻值。2 .在地梁焊接工作已经完成且未浇灌混凝土时,检测的具体内容有:接地体的类型;地梁与承台的焊缝质量;引下线的规格、数量、位置及间距;引下线的类型、与地梁的焊接质量、是否用油漆标识;是否按要求配

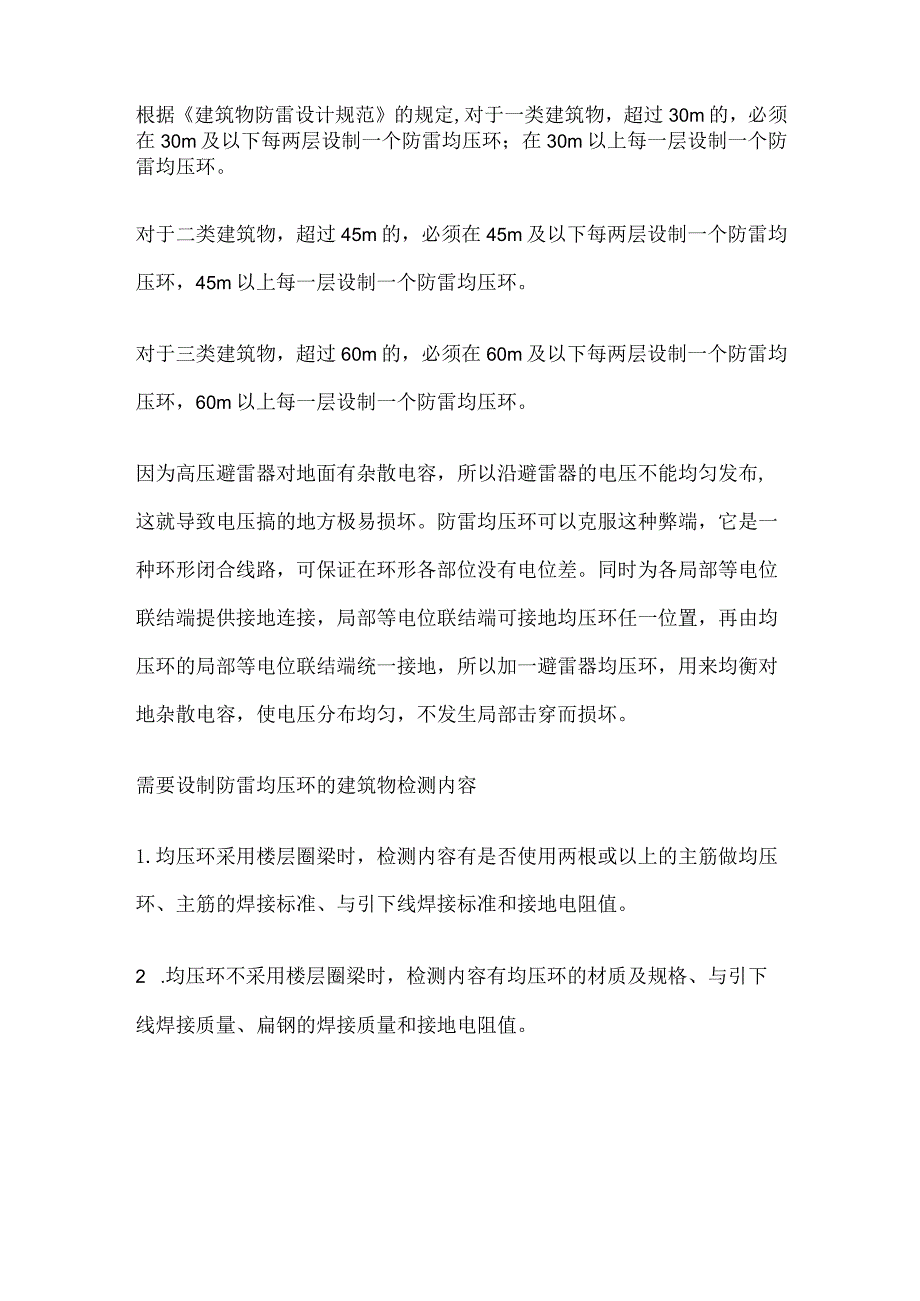

3、置了电子信息及配电系统的接地引线等,并要测量接地电阻值。对引下泄流系统的检测1.在每次引下线柱筋通长焊接完成且未浇注混凝土时,检测的内容有:是否使用主筋当引下线以及是否自上而下电气贯通;引下线的规格、数量、位置及间距;焊接质量。3 .在进行外墙抹灰前,要对明敷引下线进行检测,主要包括引下线与接地体的焊接标准、引下线间搭接焊接标准等并进行接地电阻值测量。4 .在第一层引下线完成时,应对防雷断接卡子的材料规格、数量、位置、高度等进行检测。对楼层之间接地体系的检测根据建筑物防雷设计规范的规定,对于一类建筑物,超过30m的,必须在30m及以下每两层设制一个防雷均压环;在30m以上每一层设制一个防雷均压

4、环。对于二类建筑物,超过45m的,必须在45m及以下每两层设制一个防雷均压环,45m以上每一层设制一个防雷均压环。对于三类建筑物,超过60m的,必须在60m及以下每两层设制一个防雷均压环,60m以上每一层设制一个防雷均压环。因为高压避雷器对地面有杂散电容,所以沿避雷器的电压不能均匀发布,这就导致电压搞的地方极易损坏。防雷均压环可以克服这种弊端,它是一种环形闭合线路,可保证在环形各部位没有电位差。同时为各局部等电位联结端提供接地连接,局部等电位联结端可接地均压环任一位置,再由均压环的局部等电位联结端统一接地,所以加一避雷器均压环,用来均衡对地杂散电容,使电压分布均匀,不发生局部击穿而损坏。需要设

5、制防雷均压环的建筑物检测内容1.均压环采用楼层圈梁时,检测内容有是否使用两根或以上的主筋做均压环、主筋的焊接标准、与引下线焊接标准和接地电阻值。2 .均压环不采用楼层圈梁时,检测内容有均压环的材质及规格、与引下线焊接质量、扁钢的焊接质量和接地电阻值。3 .金属门窗是否设置了侧击雷防御装置及其标准。4 .玻璃幕墙和均压环之间是否预留有接地端子,数量是否达标。不需设制防雷均压环的建筑物检测内容引下线连接点的焊接质量;引下线的规格、数量、位置及间距;玻璃幕墙和均压环之间是否预留有接地端子,数量是否达标。建筑物主体结构完工时的检测1 .裙楼顶防雷装置安装完毕但未浇灌混凝土时,检测内容包括:避雷带、网的

6、类型和焊接质量;引下线和避雷带、网连接点间的焊接标准;引下线的规格、数量、位置、间距;避雷带、网和超出屋面金属物的等电位连接标准。2 .转换层防雷装置安装完毕但未浇灌混凝土时,检测内容包括:引下线的规格、数量、位置、间距;引下线与圈梁连接点间的焊接标准;3 .顶层防雷装置设置完毕但未浇灌混凝土时,检测内容包括:引下线的规格、数量、位置、间距;引下线和避雷带、网连接点间的焊接标准;避雷带、网的类型和质量;避雷带、网和超出屋面金属物的等电位连接标准。接闪系统是对直击雷进行防御主要环节,它由避雷针、避雷带、避雷网或三者共同组成。它的工作原理是先将雷电导向自身,再利用筋引线将雷电流导入大地。除了专设避

7、雷装置外,还可将建筑物顶层的金属构件或立面作为接闪装置。对接闪系统的检测内容主要包括:1.避雷带的材料类型和规格、敷设方式、与连接点间的焊接标准以及与引下线的焊接标准;2 .避雷针的引下线与避雷带、网之间的等电位连接情况,是否使用金属支架当作引下线的底座等;3 .避雷网的网格尺寸;材料类型和规格;焊接质量以及与引下线的焊接标准。对浪涌保护器的检测浪涌保护器的主要作用是对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护,它具有相对相、相对地、相对中线、中线对地及其组合等保护模式。对浪涌保护器的检测内容主要包括规格型号、安装位置、连接方式和长度等。电源浪涌保护器应在设备前端安装,安装方式首先应考虑使用V型接法,在V型接法不能实现时采用并联,然后以最短的路径接入大地,其中连接导线应保持平直状态,长度应小于或等于50cmo防雷工程设施跟踪检测和验收检测是一项长期、繁复的、蕴含高技术含量的工作,也是确保工程质量的关键内容。在防雷工程施工过程中存在很多问题,作为检测人员,必须及时发现问题并归纳总结,结合防雷技术与给出合理的解决办法。
