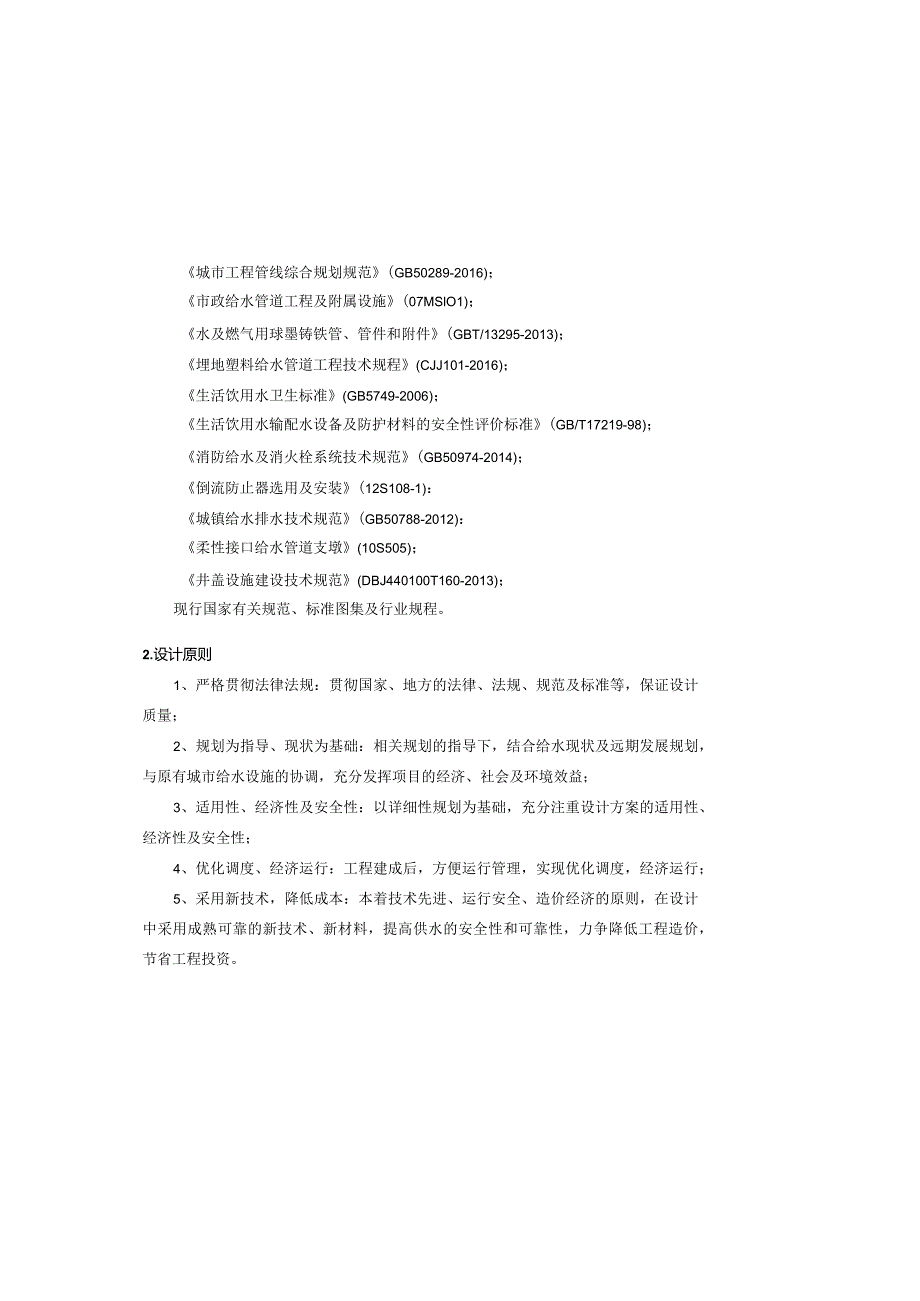

1、城市工程管线综合规划规范(GB50289-2016)；市政给水管道工程及附属设施(07MSlO1)；水及燃气用球墨铸铁管、管件和附件(GBT/13295-2013)；埋地塑料给水管道工程技术规程(CJJ101-2016)；生活饮用水卫生标准(GB5749-2006)；生活饮用水输配水设备及防护材料的安全性评价标准(GB/T17219-98)；消防给水及消火栓系统技术规范(GB50974-2014)；倒流防止器选用及安装(12S108-1)：城镇给水排水技术规范(GB50788-2012)：柔性接口给水管道支墩(10S505)；井盖设施建设技术规范(DBJ440100T160-2013)；现行国

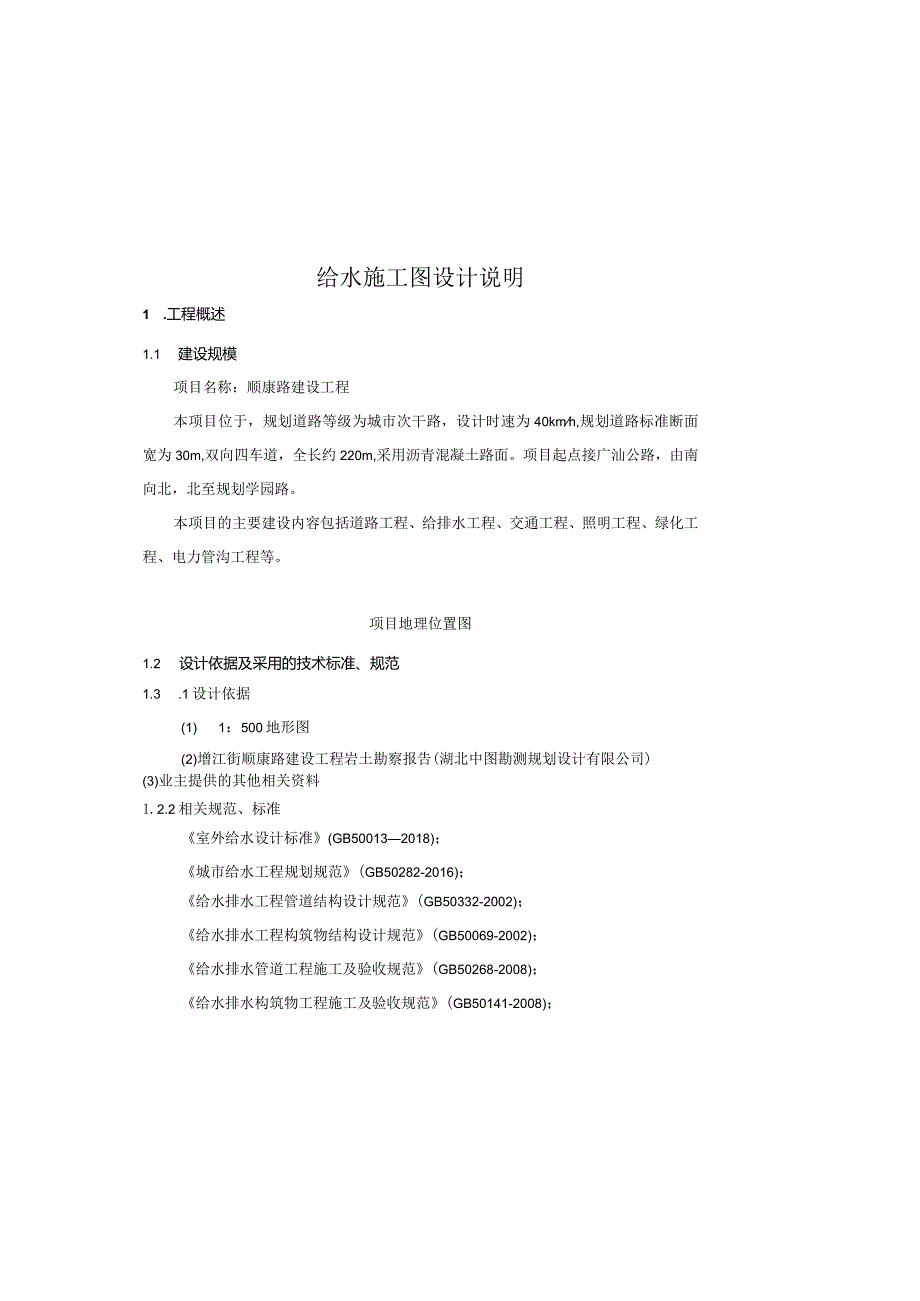

2、家有关规范、标准图集及行业规程。2.设计原则1、严格贯彻法律法规：贯彻国家、地方的法律、法规、规范及标准等，保证设计质量；2、规划为指导、现状为基础：相关规划的指导下，结合给水现状及远期发展规划，与原有城市给水设施的协调，充分发挥项目的经济、社会及环境效益；3、适用性、经济性及安全性：以详细性规划为基础，充分注重设计方案的适用性、经济性及安全性；4、优化调度、经济运行：工程建成后，方便运行管理，实现优化调度，经济运行；5、采用新技术，降低成本：本着技术先进、运行安全、造价经济的原则，在设计中采用成熟可靠的新技术、新材料，提高供水的安全性和可靠性，力争降低工程造价，节省工程投资。给水施工图设计说
3、明1 .工程概述1.1 建设规模项目名称：顺康路建设工程本项目位于，规划道路等级为城市次干路，设计时速为40kmh,规划道路标准断面宽为30m,双向四车道，全长约220m,采用沥青混凝土路面。项目起点接广汕公路，由南向北，北至规划学园路。本项目的主要建设内容包括道路工程、给排水工程、交通工程、照明工程、绿化工程、电力管沟工程等。项目地理位置图1.2 设计依据及采用的技术标准、规范1.3 .1设计依据(1) 1：500地形图(2)增江街顺康路建设工程岩土勘察报告(湖北中图勘测规划设计有限公司)(3)业主提供的其他相关资料1.2.2相关规范、标准室外给水设计标准(GB500132018)；城市给水

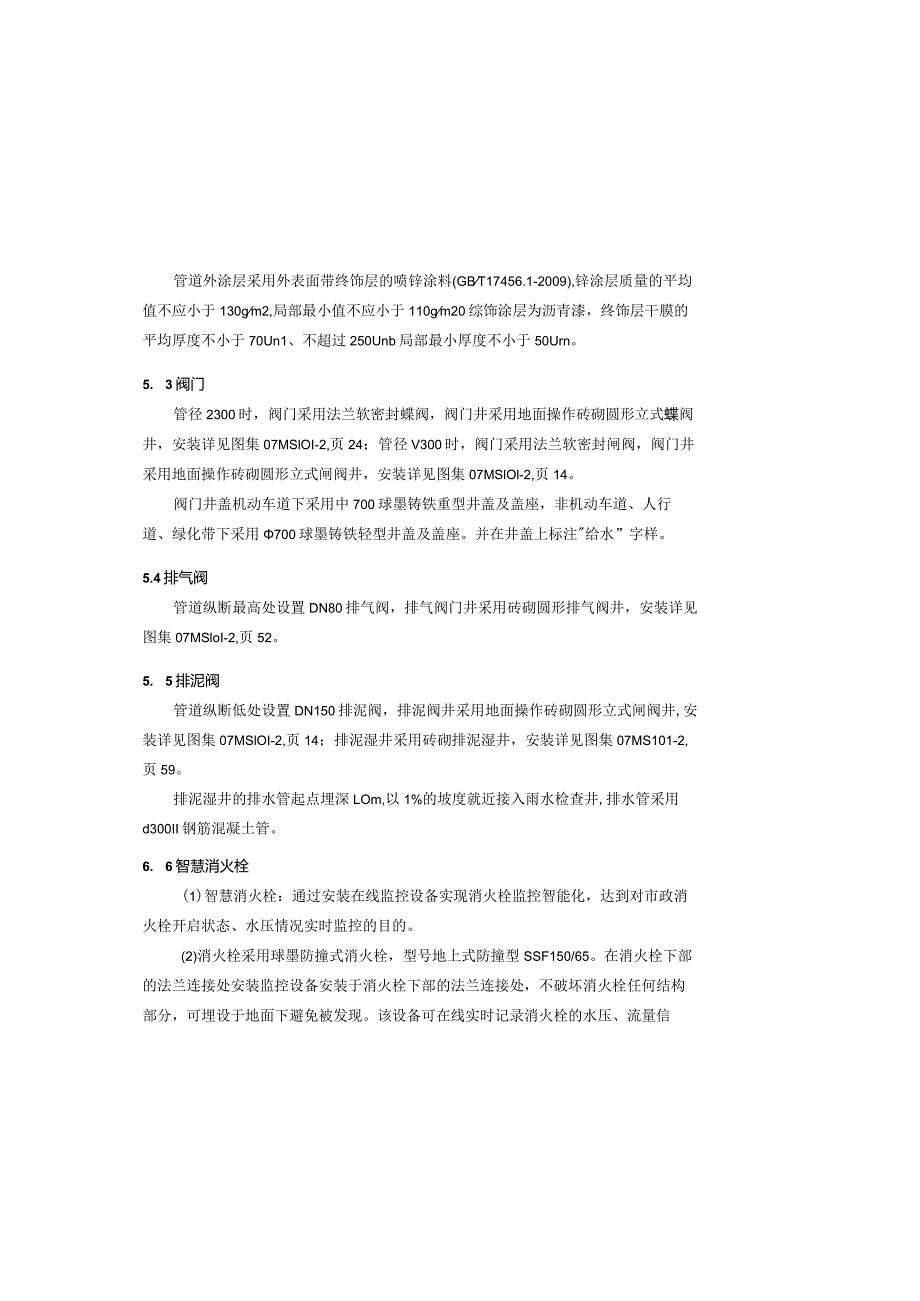

4、工程规划规范(GB50282-2016)；给水排水工程管道结构设计规范(GB50332-2002)；给水排水工程构筑物结构设计规范(GB50069-2002)；给水排水管道工程施工及验收规范(GB50268-2008)；给水排水构筑物工程施工及验收规范(GB50141-2008)；管道外涂层采用外表面带终饰层的喷锌涂料(GBT17456.1-2009),锌涂层质量的平均值不应小于130gm2,局部最小值不应小于110gm20综饰涂层为沥青漆，终饰层干膜的平均厚度不小于70Un1、不超过250Unb局部最小厚度不小于50Urn。5. 3阀门管径2300时，阀门采用法兰软密封蝶阀，阀门井采用地面操
5、作砖砌圆形立式蝶阀井，安装详见图集07MSlOI-2,页24；管径V300时，阀门采用法兰软密封闸阀，阀门井采用地面操作砖砌圆形立式闸阀井，安装详见图集07MSlOl-2,页14。阀门井盖机动车道下采用中700球墨铸铁重型井盖及盖座，非机动车道、人行道、绿化带下采用700球墨铸铁轻型井盖及盖座。并在井盖上标注给水”字样。5.4排气阀管道纵断最高处设置DN80排气阀，排气阀门井采用砖砌圆形排气阀井，安装详见图集07MSloI-2,页52。5. 5排泥阀管道纵断低处设置DN150排泥阀，排泥阀井采用地面操作砖砌圆形立式闸阀井,安装详见图集07MSlOI-2,页14；排泥湿井采用砖砌排泥湿井，安装详
6、见图集07MS101-2,页59。排泥湿井的排水管起点埋深LOm,以1%的坡度就近接入雨水检查井,排水管采用d300II钢筋混凝土管。6. 6智慧消火栓(1)智慧消火栓：通过安装在线监控设备实现消火栓监控智能化，达到对市政消火栓开启状态、水压情况实时监控的目的。(2)消火栓采用球墨防撞式消火栓，型号地上式防撞型SSF150/65。在消火栓下部的法兰连接处安装监控设备安装于消火栓下部的法兰连接处，不破坏消火栓任何结构部分，可埋设于地面下避免被发现。该设备可在线实时记录消火栓的水压、流量信息，数据通过NBTOT进行传输。3 .给水管现状广汕路存在现状DNlOOO给水管，道路范围内无现状给水管。4
7、.给水工程设计结合及城市工程管线综合规划规范，本次设计给水管采用单侧布置，距道路中心线东侧IL5m的非机动车道上敷设DN600给水管。管道的管顶最小覆土为0.7m,局部位置由于要避让排水及其他管线，覆土可在满足规范要求的原则上做适当调整。给水每隔200m左右或在路口预留用户过路管便于周边用户接入，预留接入管管径一般不小于DN200o预留管管端检查井留至道路红线外侧1.02.0米处。5 .管材及构筑物5.1 管材（1）管材选用K9级，PNlO球墨铸铁管道、管件（管件等级为K14级），球墨铸铁管道、管件应分别符合现行国家标准水及燃气管道用球墨铸铁管、管件和附件（GBl3295-2013）的规定。所
8、选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。（2）球墨铸铁管道接口采用滑入式T型柔性接口，承口方向应为逆水方向。接口胶圈采用三元乙丙烯聚合橡胶，管道接口采用的橡胶圈由管材生产厂配套供应。石屑垫层基础。（3）当球墨铸铁管转角小于2。时，利用柔性接头进行折线形敷设，每根借转角度由厂家提供,但不得大于1030。管道接口形式及尺寸按GB/T13295-2008规定执行，质量应符合其规范标准。5.2 管材防腐（1）球墨铸铁管、管件防腐管道内涂层采用铝酸盐水泥砂浆涂水泥砂浆内里，水泥砂浆内衬技术要求按球墨铸铁管和管件水泥砂浆内衬（GB/T17457-2019
9、）执行。包30Onim厚的混凝土；供水管与电缆线或燃气管等交叉时，宜从其底部穿过，其最小水平净距和最小垂直净距应符合城市工程管线综合规划规范(GB50289-2016)的规定。供水干管与过路管涵交叉处施工时应注意协调。5.10 管道试验及清洗、消毒要求所有管道均应进行水压强度试验和严密性试验，水压试验的静水压力采用1.IMPao管道投入使用前需要进行管道冲洗工作，冲洗的水源应采用清水。管道冲洗后应进行管道消毒处理，管道消毒应采用含量不低于20mgL氯离子浓度的清洁水浸泡24h,再次冲洗，直至水质管理部门取样化验合格为止。具体事项应按给水排水管道工程施工及验收规范(GB50268-2008)执行
10、。5.11 附属构筑物布置根据城镇给水排水技术规范(GB5078-2012)6.1.2规定城镇给排水设施中主要构筑物的主体结构和地下干管，其结构设计使用年限不应低于50年；安全等级不应低于二级。5.12 附门井结构型式及井口设置(1)各种附门井位于路面下要求井口高度与设计路面平，位于绿地下要求井口高出地面200mnio(2)阀门井地基承载力不得小于100KPa。管道与阀门井的连接、连接井壁部分用水泥砂浆填实，外壁做防水层以防渗漏。(3)位于机动车道上的给水井盖采用新型防盗、可伸缩、防下沉式的新型球墨铸铁井盖(07OOX1OOH)。井盖材质为球磨铸铁，承压等级为D400；其余非机动车道下选用C2
11、50类型(700x450100H).井盖收口尺寸根据采购的井盖尺寸定。井盖做法严格按井盖设施建设技术规范(DBJ440100/T160-2013)执行，并应按照相关供水部门的要求施工。(4)阀门井均需安装防坠落网装置，采用跟井盖一体式的防坠格栅。井框内壁配套预留6个防坠网挂环及配套安装与井盖相同材质的球墨铸铁防坠网。(3)消火栓设置在人行道上，间距不大于120米，距路边不大于2m,与树池平齐。(4)消火栓设置在非机动车道上，间距不大于120米，具体位置见平面图，距路边不大于2m,与树池平齐。(5)消火栓需设铭牌及荧光标志。5. 7管道支墩管道在转弯、三通、异径、堵头及阀门井等位置处应设置碎支墩
12、，弯头必须参照给排水标准图集的要求制作，支墩大样参见给排水图集10S505柔性接口给水管道支墩，土的内摩擦角为20度。非直线管段利用管道承插接头借转角度沿弯路安装，且各种管径的借转角度应在允许的范围内。5.8 管道基础及开挖回填要求本次设计给水管沟槽开挖边坡最陡值根按1:0.5控制(详见管沟开挖及回填图)，沟槽开挖后应采取适当的排水措施防止管槽扰动。管道开挖时，道路填方段在路基回填土回填至管顶以上不小于0.5m后再进行开挖管沟。管道施工前要求道路回填土经检验达到设计要求稳定后，方可开挖管沟进行排水施工。如果采用机械开挖管道沟槽时I应保留0.2m厚的不开挖土层，该土层用人工清槽，不得超挖，若超挖
13、，应做地基处理，一般可回填级配碎石。埋地给水管道采用石屑垫层基础，详见管沟开挖及回填图。地基承载力不应少于IooKPa。管道回填应按有关规范执行，管顶50OnUn以上部分不低于道路回填要求。当现场遇到不良地质或障碍物时，应及时与设计单位联系，业主单位、施工单位、建立单位及设计单位同步进行协商解决。5.9 管道敷设埋地给水管道覆土深度取1.2m。左右供水管遇非压力管时，尽量从管顶上弯过，并保持覆土不小于07米：当从非压力管管底穿过或覆土小于0.7m时，需外8.其他说明1、管线平面图和纵断面图中，设计地面高程系根据道路设计标高设计，施工时以道路设计标高为准，本设计只作参考。2、给水管道中心线和阀门
14、井、室外消火栓平面定位，除有定位坐标者外，管道中心线根据与道路中心线距离，并与道路中心线平行确定，具体详见管位布置标准横断面图和给水平面图；阀门、阀门井、室外消火栓根据道路里程桩号确定。3、图中所注管长为节点之间的管道长度。4、管线设计范围原则上与道路一致，设计时管线均超出道路设计范围一部分，以利于衔接下段路面施工。所有给水管预留口用盲板封死。预留口非设置在阀门井处时，必须加设标志桩。5、所有给水管道及阀门井均按有地下水的情况施工。6、所有管线应严格按设计管位及高程敷设，平面误差应小于15nm,高程小于IOm1Iio设计管线与现状管渠相交、相接处，施工前应先核准现状管渠位置、标高、截面，若与本
15、设计标注不一致，请与设计人员联系解决；确定设计管线能顺利接驳后方可施工，管位、标高应以实际情况为准。7、管槽开挖给水管一般采用开槽施工，沟槽开挖时，要有可靠的支护措施和安全预警措施。(1)放坡开挖施工道路填方段在路基回填土回填至管顶以上不小于0.5m后再进行开挖管沟。一般基坑深度2.5米，周边开阔、地下水位相对开挖深度不高的、具备放坡施工条件的管段，原则上采用放坡开挖施工。放坡的坡度根据地层土质条件和水文地质条件等具体情况确定。施工要求如下：1)采用挖掘机放坡开挖沟槽，开挖时应严控制基底高程，不得扰动基面；2)开挖中，应保留基底设计标高0.20.3m的原状土，待敷管前用人工开挖至设计标高。若局部超挖或发生扰动，应换填1015mm天然级配砂石料，整平夯1.13 管道标识桩或标识牌本次沿线考虑敷设管道标识桩或标识牌，做法标志桩大样图。1.14 检查井的标识铭牌、防坠网检查井施工完成后，需对检查井进行编号，在井壁设置标识铭牌。标识铭牌版面尺寸不少于15CInXlOCnb其内容包括井盖设施权属部门名称、24小时报修电话：标识铭牌应牢固安装在井壁处显著位置：标识铭牌应采用防腐蚀和具有反光性能的材质，以保持耐久和版面信息清晰。6 .冲洗与消毒
