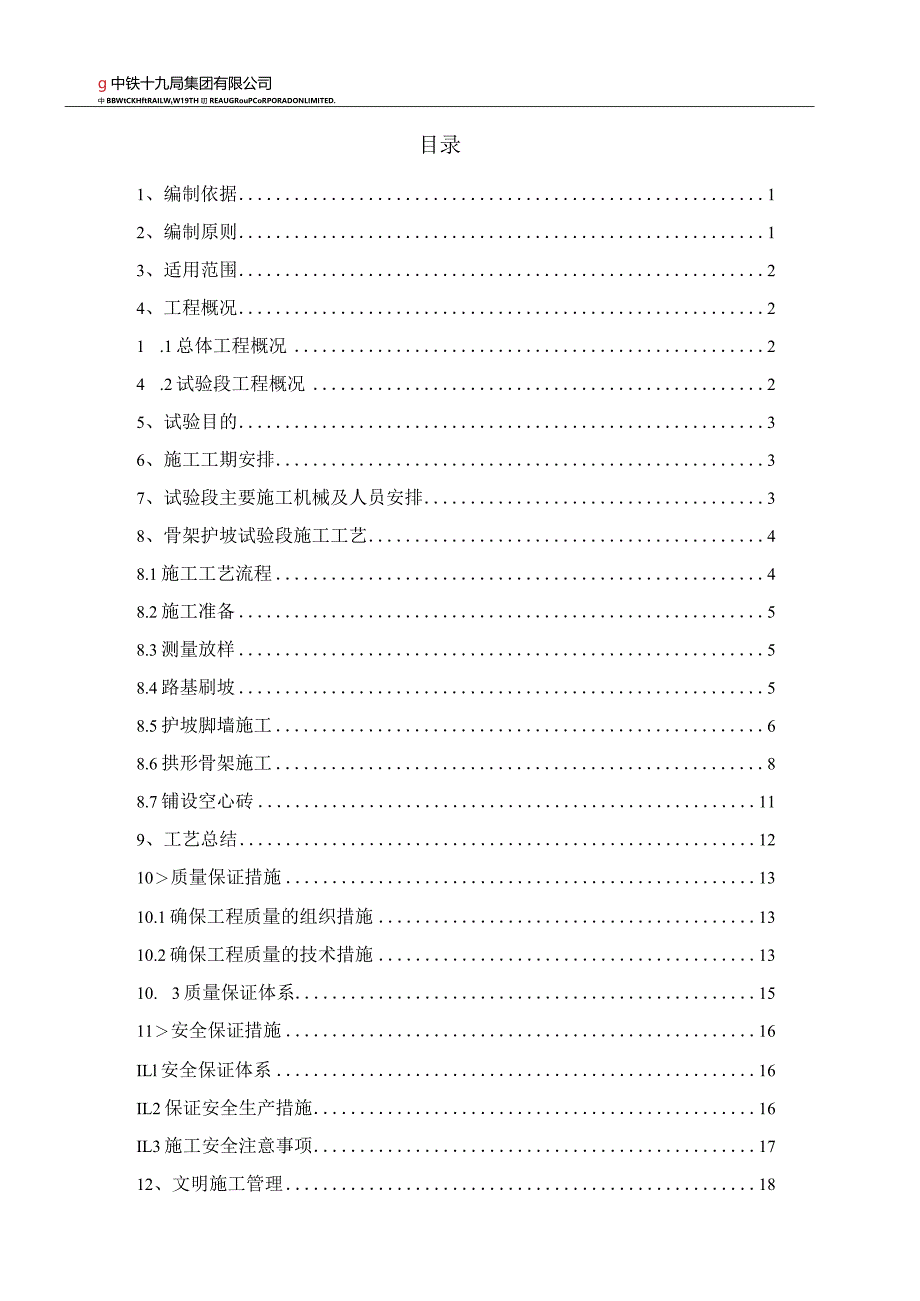

1、g中铁十九局集团有限公司中BBWtCKHftRAILWtW19TH叨REAUGRouPCoRPORADONLIMITED.目录1、编制依据12、编制原则13、适用范围24、工程概况21 .1总体工程概况24 .2试验段工程概况25、试验目的36、施工工期安排37、试验段主要施工机械及人员安排38、骨架护坡试验段施工工艺48.1施工工艺流程48.2施工准备58.3测量放样58.4路基刷坡58.5护坡脚墙施工68.6拱形骨架施工88.7铺设空心砖119、工艺总结1210质量保证措施1310.1确保工程质量的组织措施1310.2确保工程质量的技术措施1310. 3质量保证体系1511安全保证措施16

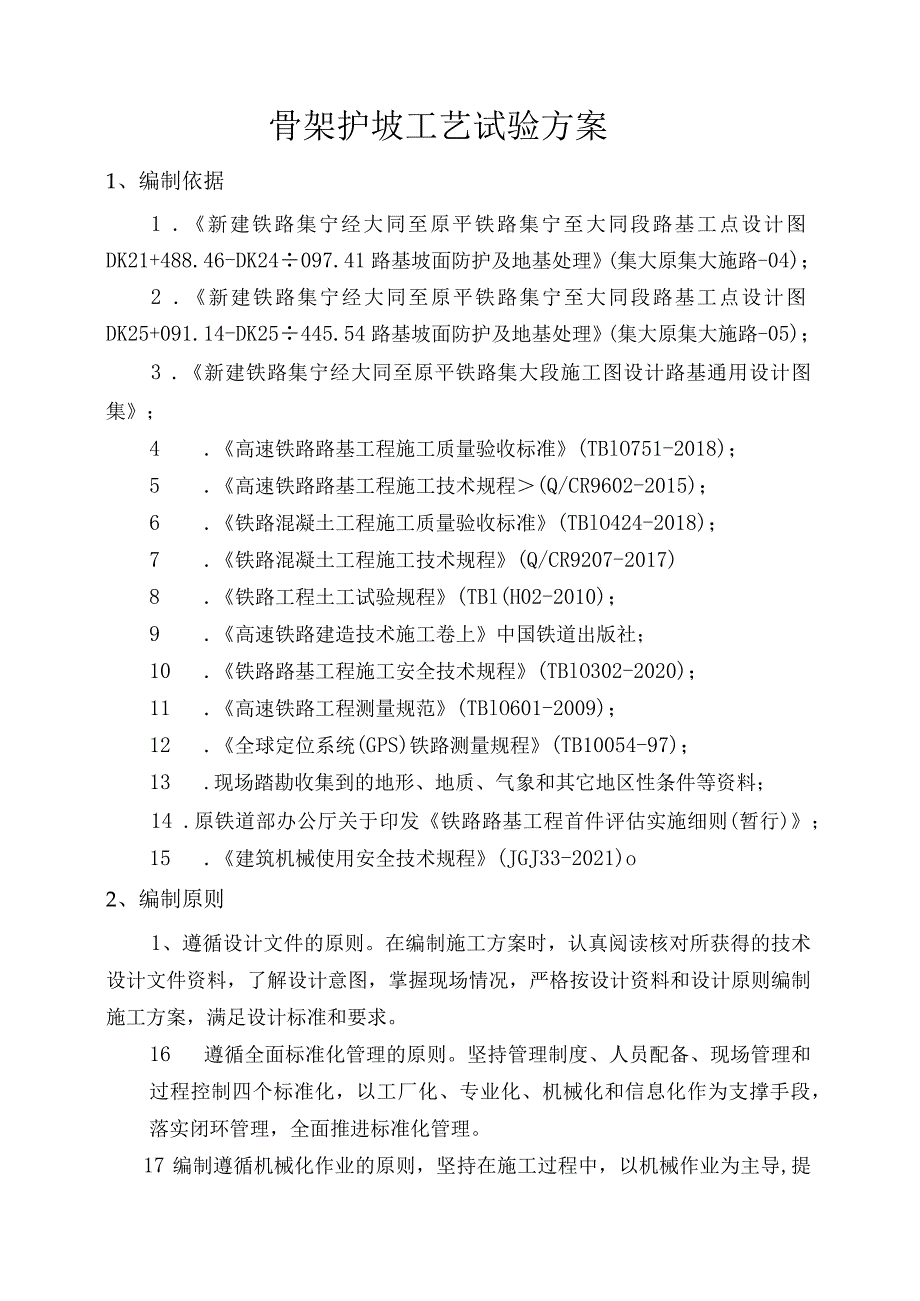

2、ILl安全保证体系16IL2保证安全生产措施16IL3施工安全注意事项1712、文明施工管理18骨架护坡工艺试验方案1、编制依据1 .新建铁路集宁经大同至原平铁路集宁至大同段路基工点设计图DK21+488.46-DK24097.41路基坡面防护及地基处理(集大原集大施路-04)；2 .新建铁路集宁经大同至原平铁路集宁至大同段路基工点设计图DK25+091.14-DK25445.54路基坡面防护及地基处理(集大原集大施路-05)；3 .新建铁路集宁经大同至原平铁路集大段施工图设计路基通用设计图集；4 .高速铁路路基工程施工质量验收标准(TBlO751-2018)；5 .高速铁路路基工程施工技术规
3、程(Q/CR9602-2015)；6 .铁路混凝土工程施工质量验收标准(TBlO424-2018)；7 .铁路混凝土工程施工技术规程(Q/CR9207-2017)8 .铁路工程土工试验规程(TBl(H02-2010)；9 .高速铁路建造技术施工卷上中国铁道出版社；10 .铁路路基工程施工安全技术规程(TBlO302-2020)；11 .高速铁路工程测量规范(TBlO601-2009)；12 .全球定位系统(GPS)铁路测量规程(TB10054-97)；13 .现场踏勘收集到的地形、地质、气象和其它地区性条件等资料；14 .原铁道部办公厅关于印发铁路路基工程首件评估实施细则(暂行)；15 .建筑

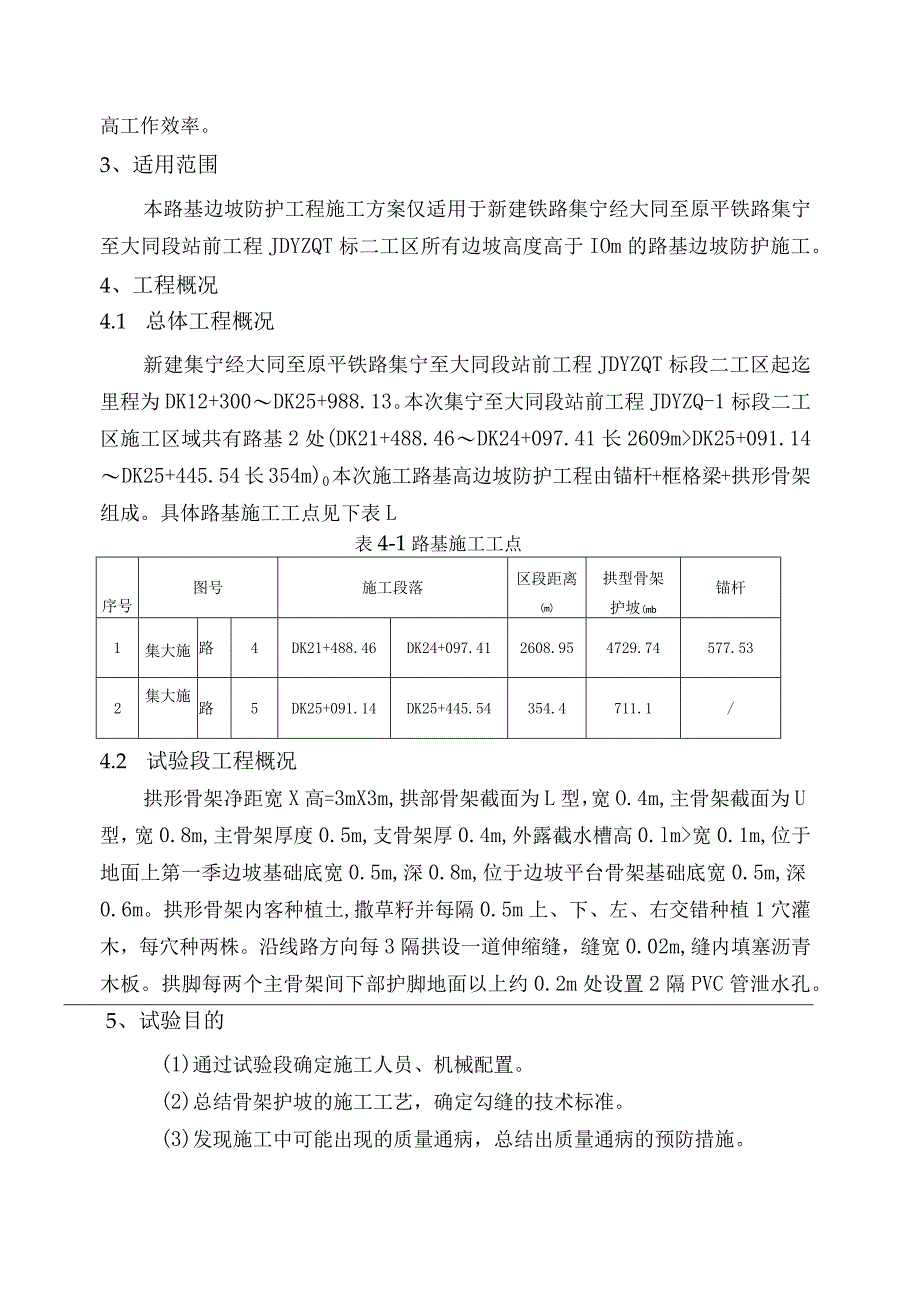

4、机械使用安全技术规程(JGJ33-2021)o2、编制原则1、遵循设计文件的原则。在编制施工方案时，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工方案，满足设计标准和要求。16 遵循全面标准化管理的原则。坚持管理制度、人员配备、现场管理和过程控制四个标准化，以工厂化、专业化、机械化和信息化作为支撑手段，落实闭环管理，全面推进标准化管理。17 编制遵循机械化作业的原则，坚持在施工过程中，以机械作业为主导,提高工作效率。3、适用范围本路基边坡防护工程施工方案仅适用于新建铁路集宁经大同至原平铁路集宁至大同段站前工程JDYZQT标二工区所有边坡高度高
5、于IOm的路基边坡防护施工。4、工程概况4.1 总体工程概况新建集宁经大同至原平铁路集宁至大同段站前工程JDYZQT标段二工区起迄里程为DK12+300DK25+988.13。本次集宁至大同段站前工程JDYZQ-1标段二工区施工区域共有路基2处(DK21+488.46DK24+097.41长2609mDK25+091.14DK25+445.54长354m)0本次施工路基高边坡防护工程由锚杆+框格梁+拱形骨架组成。具体路基施工工点见下表L表4-1路基施工工点序号图号施工段落区段距离(m)拱型骨架护坡(mb锚杆1集大施路4DK21+488.46DK24+097.412608.954729.7457
6、7.532集大施路5DK25+091.14DK25+445.54354.4711.1/4.2 试验段工程概况拱形骨架净距宽X高=3mX3m,拱部骨架截面为L型，宽O.4m,主骨架截面为U型，宽0.8m,主骨架厚度0.5m,支骨架厚0.4m,外露截水槽高0.lm宽0.1m,位于地面上第一季边坡基础底宽0.5m,深0.8m,位于边坡平台骨架基础底宽0.5m,深0.6m。拱形骨架内客种植土,撒草籽并每隔0.5m上、下、左、右交错种植1穴灌木，每穴种两株。沿线路方向每3隔拱设一道伸缩缝，缝宽0.02m,缝内填塞沥青木板。拱脚每两个主骨架间下部护脚地面以上约0.2m处设置2隔PVC管泄水孔。5、试验目的
7、(1)通过试验段确定施工人员、机械配置。(2)总结骨架护坡的施工工艺，确定勾缝的技术标准。(3)发现施工中可能出现的质量通病，总结出质量通病的预防措施。6、施工工期安排本区段设有骨架护坡工点在边坡开挖完成后进行骨架护坡施工。提前合理安排劳力、机械设备使用，保障供给。以施工质量、安全为重点，严格管理，以总结点计划为依据，确保各个工序按期完成，最终保证总结点目标。施工工期：计划2022年3月15日开工，2022年4月5日前结束。总工期20天。7、试验段主要施工机械及人员安排1、骨架护坡工艺试验领导及实施小组图1项目部工艺试验领导小组图2工区工艺试验领导小组2、骨架护坡工艺试验施工拟投入的机械设备及
8、人员安排详见下表3、表3主要施工机械表序号机械设备名称规格及型号数量备注1挖掘机PC2003良好2混凝土运输车/12良好3自卸车/9良好4振捣棒ZN5015良好5挖掘机PC2003良好表4施工人员配置表序号人员名称数量备注1工班长3负责施工指挥，协调各工序间联系2机械操作工12负责施工设备的操作3修理工3负责机械维护和修理4普工66挖槽、立模板、浇筑混凝土等8、骨架护坡试验段施工工艺8.1施工工艺流程施工工艺流程图图8-1路基边坡施工工艺流程图8.2施工准备根据现场实际施工情况，施工前按照设计图纸核实骨架形状、尺寸和基础高程等，对影响护坡施工的构筑物进行清除，平整施工现场，提供较好的施工场地条
9、件。施工前路基沉降稳定，坡面平整密实。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。8.3测量放样测量队根据路基横断面图，施放路基基床底层顶面坡肩设计边线及路基护坡基础边线，放样点设置带钉木桩，在施工场地附近布置控制桩。在放样木桩上坡肩设计高程处按设计坡度拉线至坡脚木桩上，放出设计边坡标准线。8.4路基刷坡按照设计边坡标准线进行刷坡，路基边坡主要采用挖掘机进行刷坡，刷坡时预留20Cnl采用人工进行。边坡修整时用坡度尺拉线修整，修整后3中铁十九局集团有限公司中CDn.CKHftRAiIWAYTHBUREAUGROUPCoRPORAnONIMTED.的边坡坡度不得大于设计值。同时，将坡脚地面整
10、平，其纵向坡度同坡脚排水沟纵坡。刷坡时防止出现较大超欠挖，超挖部分要夯填密实，欠挖部分清挖至设计断面。修整后的边坡经监理工程师验收合格后方可进行下道工序。I.黑罂L-一平L产iol-bl带水一扶一母架护坡正机困Fiw图9-2带截水沟拱型骨架护坡正视图r时1.80L300L290LI-I剖面图HOO图9-3拱型骨架护坡剖面图8.5护坡脚墙施工拱形骨架下部设置边坡护脚和脚墙，分两次浇筑，首先施工脚墙，达到一定强度后再施工护脚。拱形骨架断缝位置要根据桥台、结构物、踏步、边坡电缆槽位置整体考虑，在所有拱圈位置确定后才能根据里程位置精确放线。(1)基坑开挖及修整边坡修整合格后，脚墙由测量队放样，并用白灰
11、线洒出开挖轮廓线（比基础宽0.5m左右），采用小型挖掘机进行开挖，基底预留20Cnl左右，采用人工按基础设计尺寸拉线进行开挖并修整，基底浮土全部清理干净，同时保证原土不受扰动。（2）模板加工及安装脚墙侧模板采用定型钢模板，分节制作，纵横肋板采用扁钢。基坑经监理工程师验收合格后进行安装脚墙外模板。模板采用撑拉结合方式进行加固，即采用方木或短钢管支撑在基坑壁上，同时在模板上口利用铁丝斜拉至地面地锚上，撑杆、拉线间距95CnI左右一道。模板安装时拉线，确保模板几何尺寸满足设计及规范要求。（3）混凝土施工浇筑前对基坑内的杂物安排专人进行清理。按照程序向监理工程师报检，检验合格后对基坑洒水湿润后方可进行
12、混凝土浇筑。混凝土在拌和站集中拌合，混凝土运输车运至施工现场，倾泻至溜槽入模浇筑，利用ZD50型插入式振动棒进行振捣。混凝土运至现场后先对混凝土的工作性能进行检查，满足要求后方可进行混凝土浇筑。先在基坑内浇筑一层10-20Cnl厚混凝土。布料采用一端向另一端推进的方式，分两层浇筑。浇筑时下料口距离纵向模板顶面30Cnl左右高度，减小混凝土对模板的冲击。2台振动棒，交替向前振捣作业。振捣棒插入时快插慢拔，并边提边振，以免在混凝土中留有空洞；振动棒振动时移动间距，不应超过振动器作用半径（4050cm）的1.5倍，与侧模应保持510cm的距离；混凝土浇筑后，应随即进行振捣，振捣时间要合适，一般控制在
13、2540s为宜，以混凝土表面不再下沉、无气泡、表面泛浆为宜，避免漏振、过振。振捣过程中，应防止对模板的撞击，并指派专人负责检查模板支撑的稳定性和接缝的密合情况，出现情况及时处理。混凝土施工完成后分两次进行收面。第一次在混凝土振捣完成后，应及时修整、抹平混凝土裸露面，待定浆后再抹第二遍并压光（一般控制在混凝土施工完成后2小时左右），可以有效的防止混凝土收缩裂纹。混凝土浇筑完成并收面平整后，外露顶面要立即覆盖清洁的、厚而结实的塑料布。混凝土终凝后撤去顶面塑料布，用浸湿的土工布覆盖，并定时洒水进行保湿养护，洒水次数根据天气情况定。混凝土带模养护期间，应采取带模包裹、浇水、喷淋洒水等措施进行保湿、潮湿
