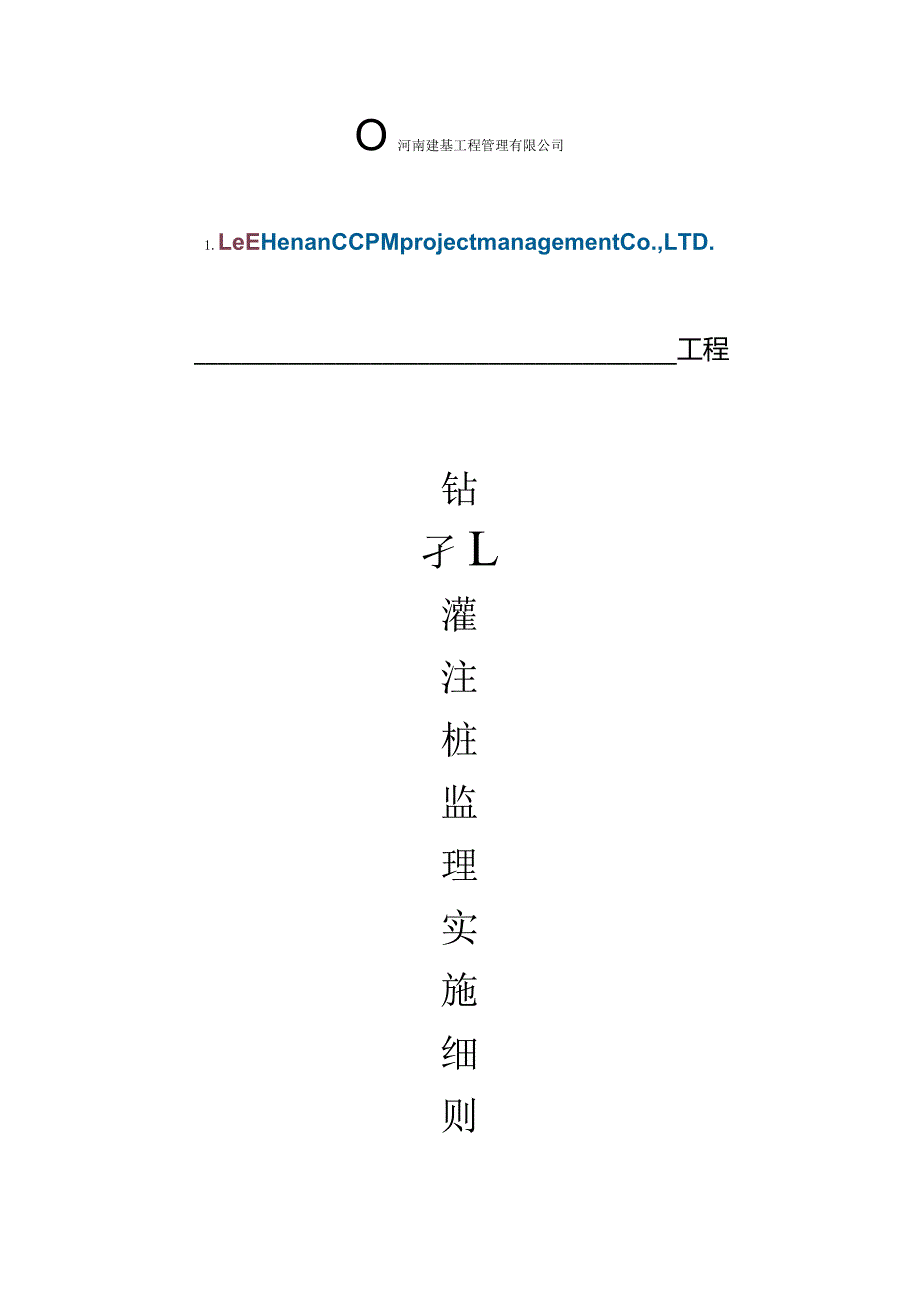

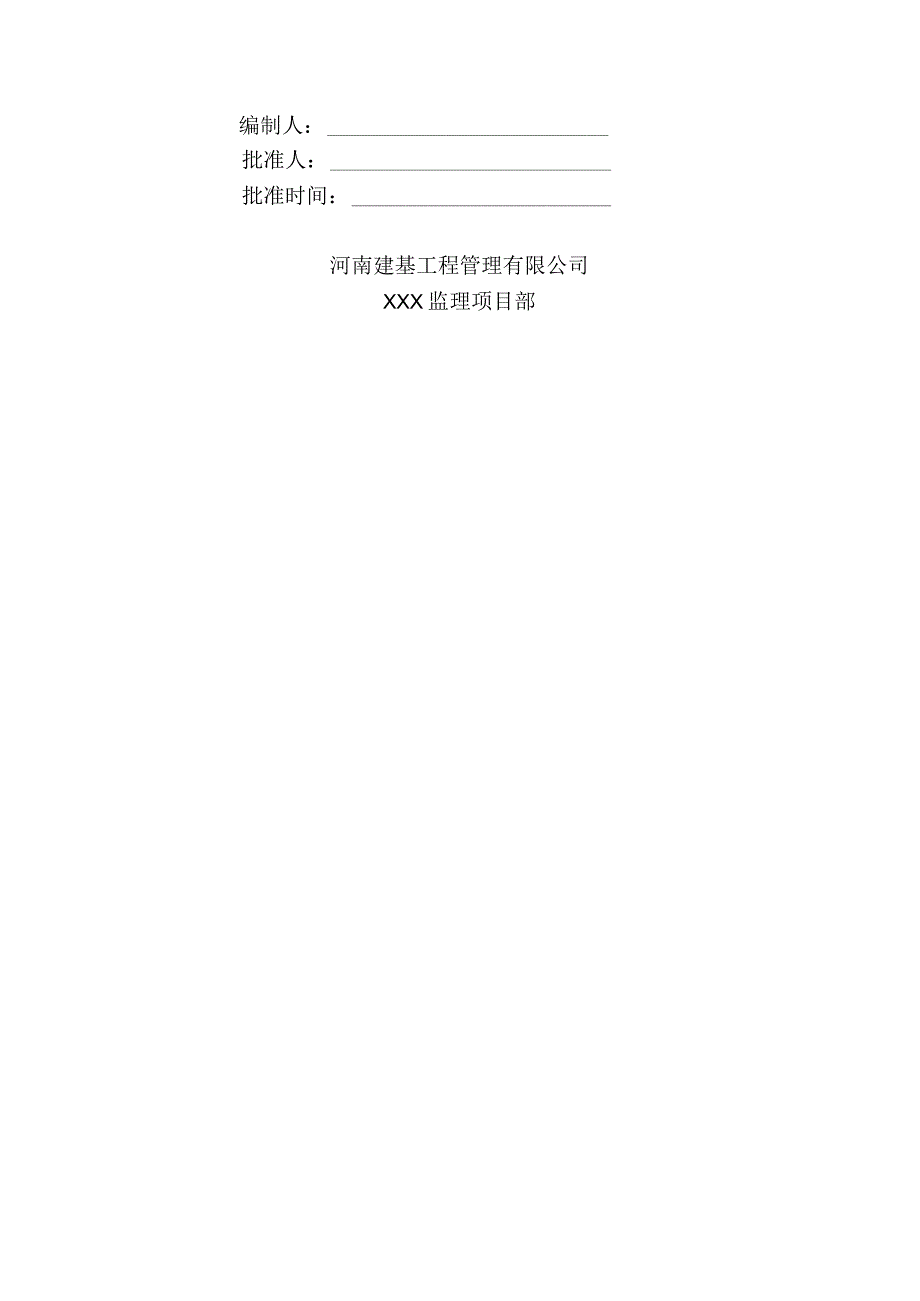

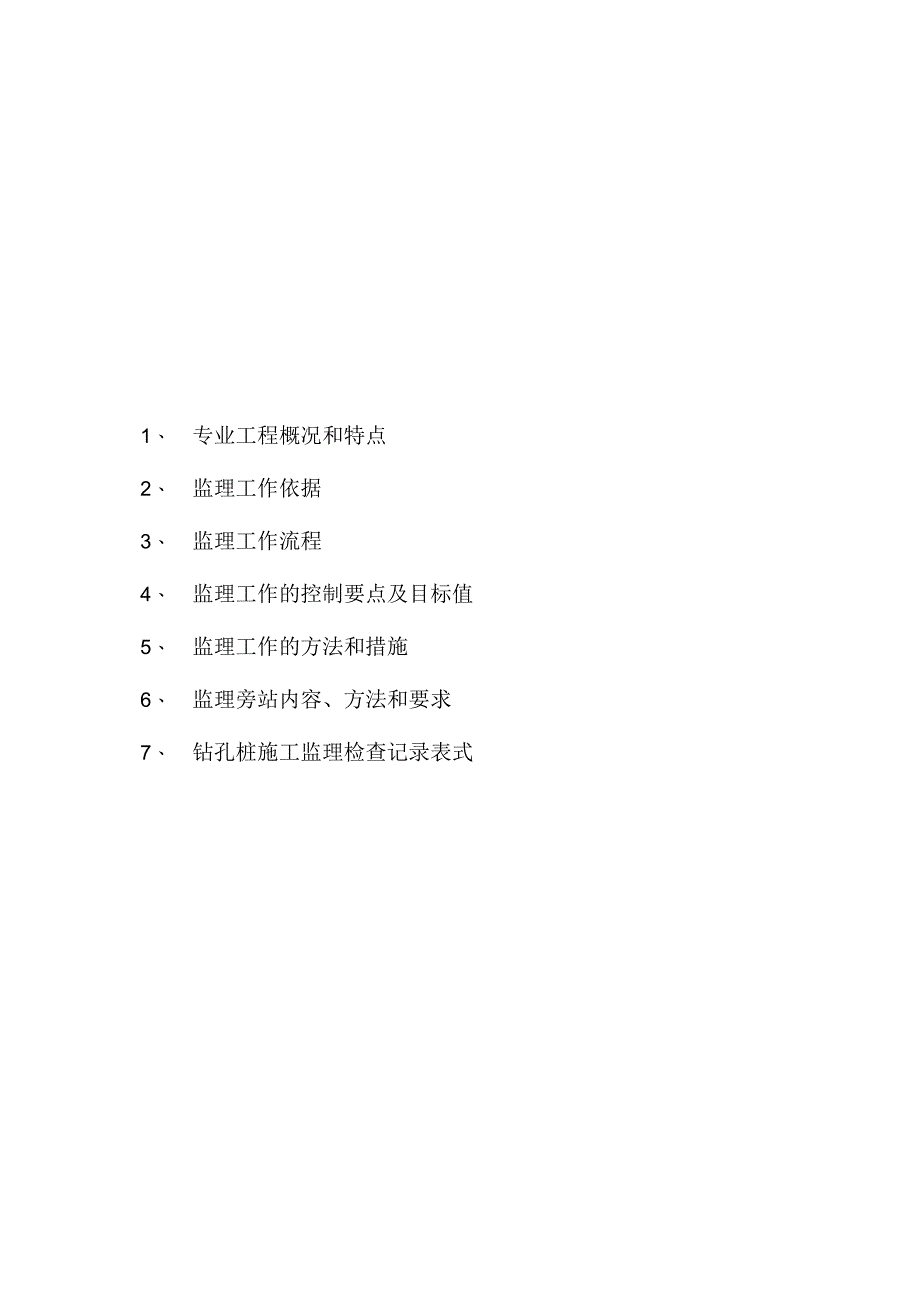

1、O河南建基工程管理有限公司1.LeEHenanCCPMprojectmanagementCo.,LTD.工程钻孑L灌注桩监理实施细则编制人：批准人：批准时间：河南建基工程管理有限公司XXX监理项目部1、 专业工程概况和特点2、 监理工作依据3、 监理工作流程4、 监理工作的控制要点及目标值5、 监理工作的方法和措施6、 监理旁站内容、方法和要求7、 钻孔桩施工监理检查记录表式钻孔灌注桩监理实施细则1专业工程概况和特点木工程地下室3层、地上主楼19层裙房10层。主楼：基础采用“桩基+大底板（1800厚）+箱型基础（三层地下室）“，地下室和地上部分为框架一一剪力墙结构；裙房：基础采用“桩基+梁（地
2、梁）板式底板+箱型基础（三层地卜.室）”，地F室和地上部分为框架结构。工程量一览表桩型数量桩顶相对标高（M）班径(mm)桩底相对标高（M）持力层碎级配备注JZl10-14.10900-74.50第J层粉细砂C40(钢管内为C60)钢管桩JZlA3-14.10JZlB2-12.40JZlC57-12.10JZ263-14.10800-71.30第-1层粉细砂C40工程桩其中48根钢格构桩JZ2A10-12.40JZ2B9-15.10JZ2C2-13.45JZ2D5-13.45JZ2E187-12.10JZ37-14.10800-393012层粉质粘土夹粘质粉土C40工程桩JZ3AI-12.10因
3、地下室部分采用逆筑法施工，利用桩基工程中的72根工程桩（900）预埋钢管柱和48根工程桩（800）预埋钢格构，与地卜.连续墙共同作为逆筑法施工期间的竖向受力构件，地下室各层楼板作为水平受力构件。钢管柱和格构柱的垂直度偏差要求1/400,控制难度较大；钢管与底板和各层梁交接处节点预埋件多，其标高、方向须准确控制；正常施工期间处于高温季节，水下C40和水下C60碎灌注须连续迅速，避免出现“埋管事故a.900钻孔灌注桩单桩竖向估算承载力设计值6000KN；800钻孔灌注桩单桩竖向估算承载力设计值5000KNob.灌注桩施工时钻头锥形钻头夹角应大于120,钻头直径须与设计孔径相同；钻孔灌注桩施工前，必
4、须试成孔，数量不少于2个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。c.根据3个试桩成孔利8、S2两组试桩资料，本工程决定采用施工方案参数：泥浆比重：一清为，二清为，粘度为一:成孔至灌碎开始时间须小于一小时，超过一小时，重新扫孔。本工程土层在95.36m深度范围的地基土均属第四系河口滨海相，滨海浅海相沉积层，主要由饱和的粘性土、粉沙土、沙土组成，共分为9层，因受古代河道切割影响，第层粉质粘土暗色粉质粘土硬层和第层沙土确失，以第12层粘质粉土局部存在代之分布。在深度15m范围内无饱和的厚层状砂质粉土或粉沙分布，仅在第层4.56.5m处夹多量粉质土，基坑开挖时易产生管涌、流沙等不良
5、地质现象。场内浅部地下水属潜水类型，受大气降水和地表泾流补给，埋深一般在0.350.70之间，相应标高2.652.09m。钻孔灌注桩JZ3、JZ3A、JZ3B以第12层粉质粘土夹粘质粉土为持力层，JZl、JZlA、JZ2、JZ2A、JZ2E以第/层粉细砂为持力层。2监理工作依据2.1 建设监理合同、施工合同及招投标文件2.2 监理规划2.3 工程桩施工图纸、技术说明及设计变更等2.4 经审批的钻孔灌注桩施工组织设计2.5 执行标准、规范 建筑桩基技术规范(JGJ94-94)建筑地基基础工程施工质量验收规范(GB502022002)建筑工程质量验收统一标准(GB503002001)工程测量规范(
6、GB50026-93) 钢筋焊接及验收规范(JGJI8-96)混凝土结构工程施工质量验收规范(GB50204-2002) 建设工程监理规范(GB50319-2000)3监理工作的流程3.1钻孔桩施工监理控制总流程是钻孔桩分项工程质 量验收督促施工单位处理利侍本工程采用的钻孔灌注桩桩径较大，深度较深，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下睑灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身碎疏松、沉淤超厚及钢筋笼上浮等。4.2 桩位放样控制：对群桩允许偏差20mm；单排桩Iomm
7、。4.3 灌注桩的桩位偏差必须符合表一的规定，桩顶标高至少要比设计标高高出0.5m,桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的具体要求执行。每浇注50必须有1组试件。小于50m3的桩，每根桩必须有1组试件。表一灌注桩的平面位置和垂直度的允许偏差表序号成孔方法桩径允许偏差(mm)垂直度允许偏差(%)桩位允许偏差(mm)13根、单排桩基垂直于中心线方向和群桩基础的边桩条型桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩DW100Omm50100Omm50I00+0.01H150+0.01H2套管成孔灌注桩D500mm-20500mm1001503干成孔灌注桩-201701504人工挖孔
8、桩混凝土护壁+500.550150钢套管护壁+501100200注：1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。4.4 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1%,且不应少于3根，当总桩数少于50根时，不应少于2根。4.5 桩身质量应进行检验，检验要求应符合设计规定。当设计无具体规定时，对设计等级为甲级或地质条件复杂，成检质量可靠性低的灌注桩，抽检数量不应少于总数的30%,且不应
9、少于20根。每个柱子承台下不得少于1根。4.6 对碎灌注桩除承载力和桩体质量检测两个主控项目外，其他主控项目和一般项目均应全部检查。4.7 监理工作的控制要点和目标值见下表类型控制要点目标值巡视、旁站控制点备注事前控制设计交底检查施工图纸的有效性；督促总、分包单位提出阅图意见；提出书面监理阅图意见；参加设计交底会并予签认。总包单位管理体系审查质量管理体系；技术管理体系；质量保证体系；安保体系。检查其组织结构、管理制度、人员上岗证等。分包单位资质审查（桩基工程分包）检查“营业执照”、“建筑专业资格证书”、等、管理人员和操作人员上岗证。分包单位资格报审表监理审批。施工组织设计审批结合工程实际，从“
10、人、机、物、法、环”诸要素着手，审查施工组织设计中关于质量、进度、安全文明施工等方面的人员、组织体系、措施等是否完善。检查总、分包单位审批手续是否齐全。审查施工顺序和检测手段。提出书面监理审批意见。机械设备控制设备型号、数量应与施工组织设计相符；检查检修记录、合格证、操作证等。人员控制检查管理人员、操作人员上岗证。场地布置检查应合理布局，与施工组织设计相符；水、电、交通、硬地坪应满足施工要求。巡视检查材料质量控制1、钢筋、焊条质保书应齐全，钢筋见证取样复试；2、审查商品砂拌站资质（商品碎准用证、营业执照、实验室资质量），搅拌现场进行考察。见证送检和材料报审测量监理复核1、检查专职测量员上岗证和
11、测量设备检定证书；2、复核控制桩、平面控制网、高程控制网。专业测量监理复核类型控制要点目标值巡视、旁站控制点备注开工令审批1、检查施工许可证；2、人员、设备、材料到位；3、场地“三通一平”4、施工组织设计审批手续齐全。总监签署第一次工地会议进行详细的监理交底。业主主持，监理记录：类型控制要点目标值巡视、旁站控制点备注事中控制测量定位1、护筒中心偏差10；2、护箱埋入原状土200500。专业测量监理复核钻机就位1、机架平稳、垂直；2、天车、磨盘和护筒中心三点一线，允许偏差W20；3、相邻孔施工顺序应满足“相隔36小时或4d间距”；4、检查钻具长度、机高、理论机余情况。现场验收签署开孔通知单填写监
12、理记录表钻进成孔1、根据具体地层差异，合理选用不同的转速；2、根据具体地层差异，合理调整泥浆性能；3、钻进泥浆比重宜控制在1.101.20；4、应随钻随扫，确保排渣及时和孔径尺寸；5、控制钻进垂直度，VI%；6、泥浆面标高高于地下水位0.51.0m。巡视检查填写监理记录表一次清孔1、泥浆比重控制在1.151.20；2、沉渣厚度W50（端承桩）；150mm（摩擦桩）3、钻头离开孔底200300,慢速转动，清孔时间不宜小于30分钟，具体应根据排渣情况确定；4、抽测成孔垂直度、桩径和孔深。现场验收验收签字填写监理记录表制作钢筋笼制作1、允许偏差：主筋间距：10,箍筋间距：20,钢筋笼直径：10,钢筋
