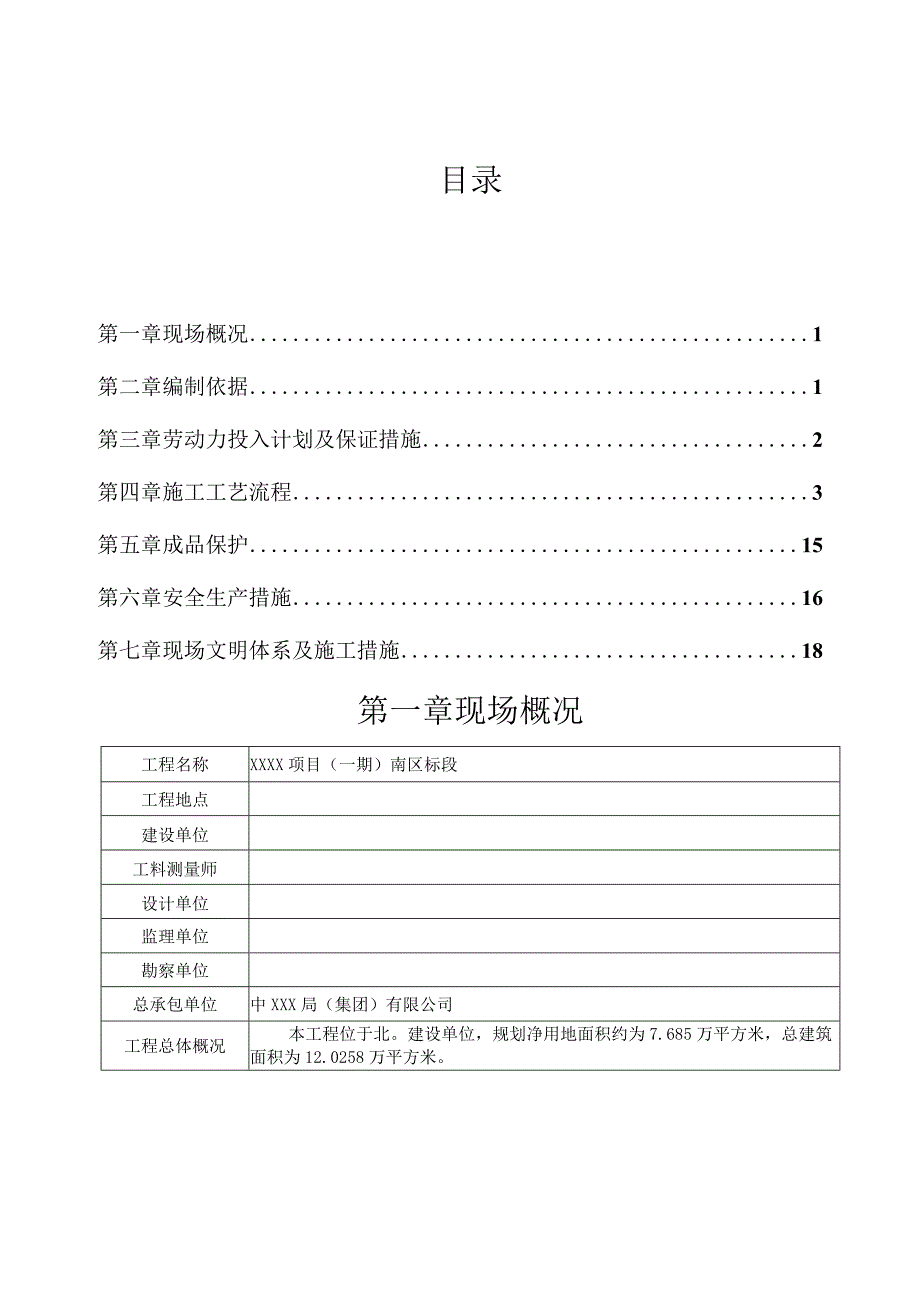

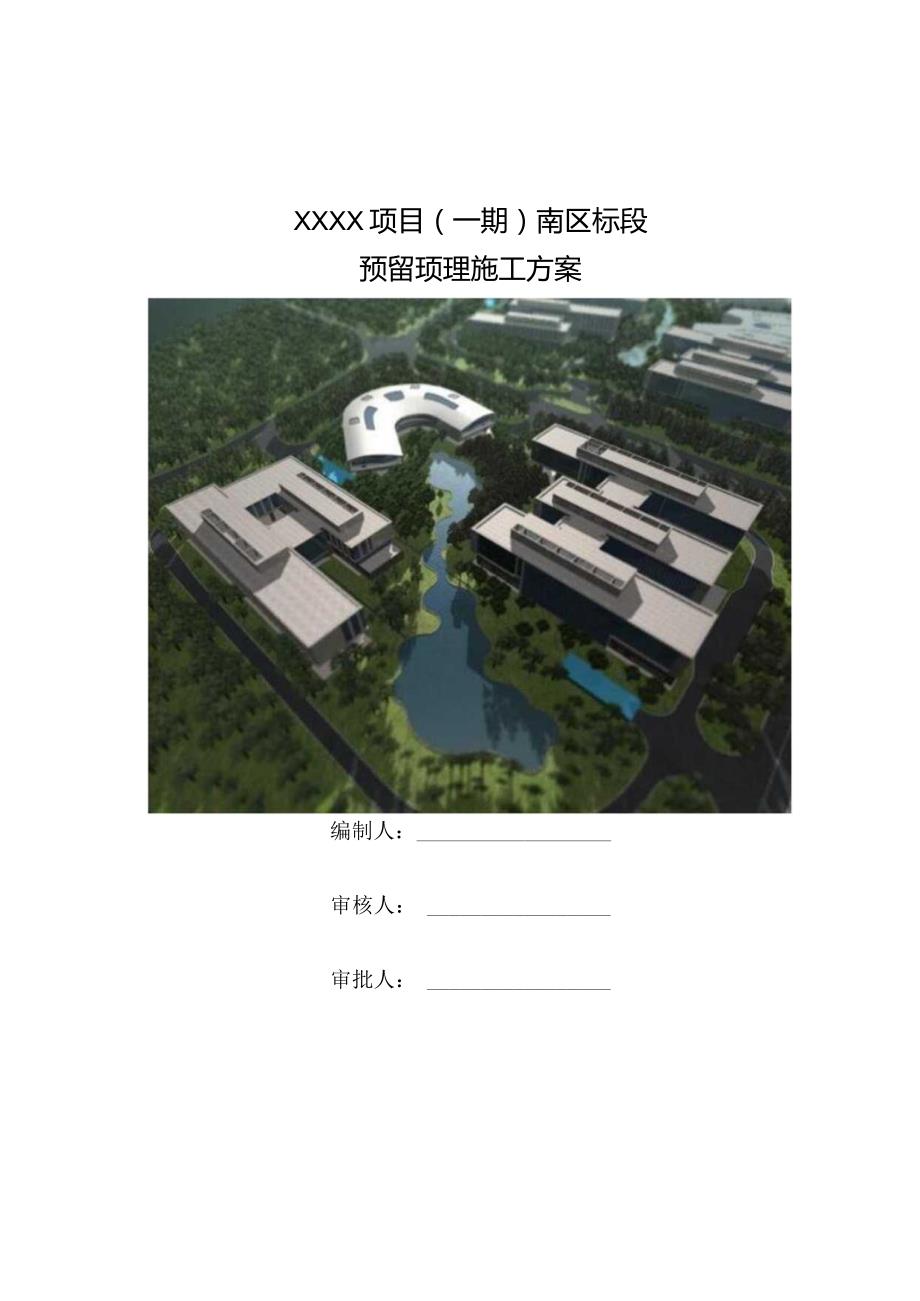

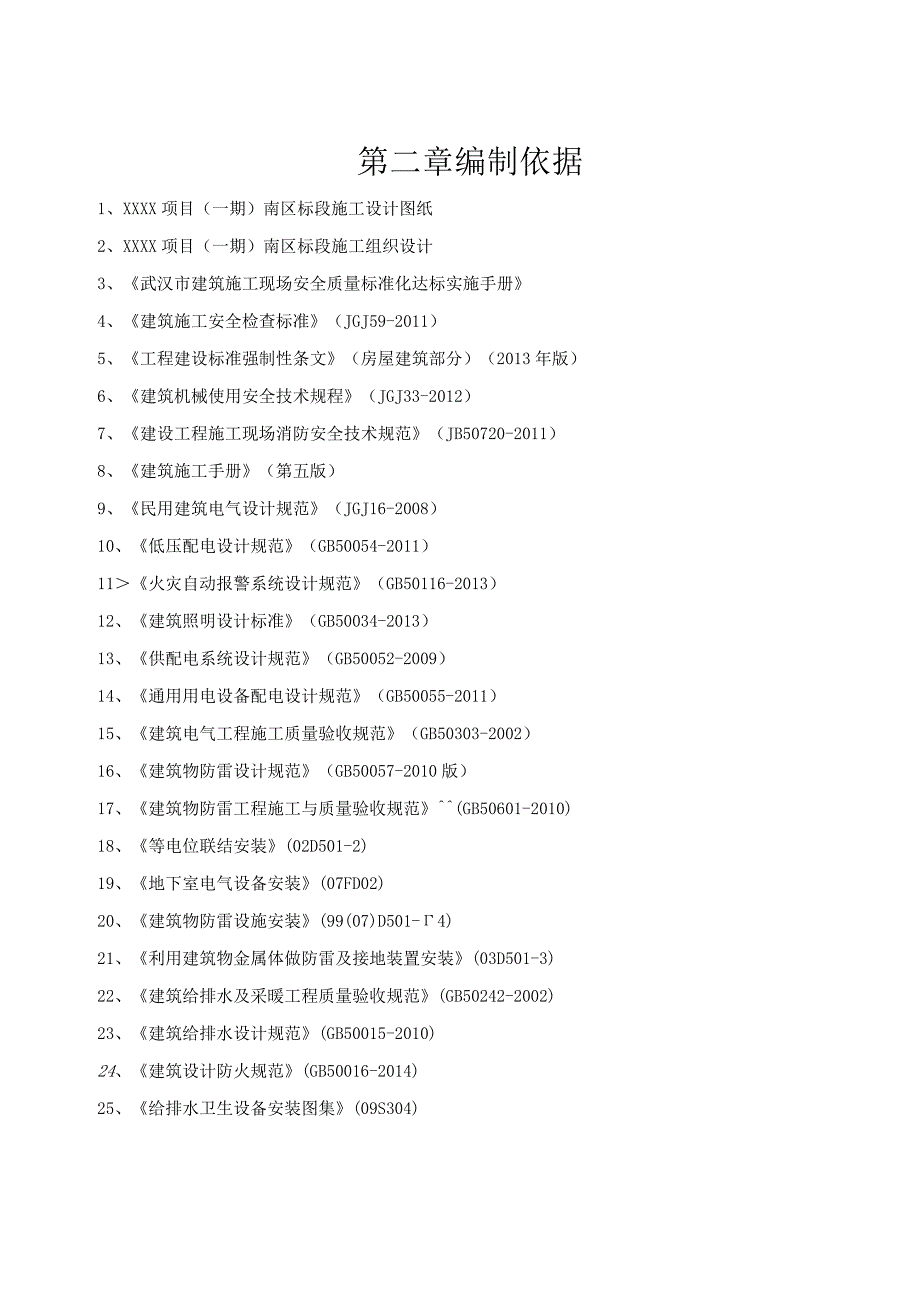

1、XXXX项目（一期）南区标段预留顼理施工方案编制人：审核人：审批人：目录第一章现场概况1第二章编制依据1第三章劳动力投入计划及保证措施2第四章施工工艺流程3第五章成品保护15第六章安全生产措施16第七章现场文明体系及施工措施18第一章现场概况工程名称XXXX项目（一期）南区标段工程地点建设单位工料测量师设计单位监理单位勘察单位总承包单位中XXX局（集团）有限公司工程总体概况本工程位于北。建设单位，规划净用地面积约为7.685万平方米，总建筑面积为12.0258万平方米。第二章编制依据1、XXXX项目（一期）南区标段施工设计图纸2、XXXX项目（一期）南区标段施工组织设计3、武汉市建筑施工现场安
2、全质量标准化达标实施手册4、建筑施工安全检查标准（JGJ59-2011）5、工程建设标准强制性条文（房屋建筑部分）（2013年版）6、建筑机械使用安全技术规程（JGJ33-2012）7、建设工程施工现场消防安全技术规范（JB50720-2011）8、建筑施工手册（第五版）9、民用建筑电气设计规范（JGJ16-2008）10、低压配电设计规范（GB50054-2011）11火灾自动报警系统设计规范（GB50116-2013）12、建筑照明设计标准（GB50034-2013）13、供配电系统设计规范（GB50052-2009）14、通用用电设备配电设计规范（GB50055-2011）15、建筑电气
3、工程施工质量验收规范（GB50303-2002）16、建筑物防雷设计规范（GB50057-2010版）17、建筑物防雷工程施工与质量验收规范(GB50601-2010)18、等电位联结安装(02D501-2)19、地下室电气设备安装(07FD02)20、建筑物防雷设施安装(99(07)D501-4)21、利用建筑物金属体做防雷及接地装置安装(03D501-3)22、建筑给排水及采暖工程质量验收规范(GB50242-2002)23、建筑给排水设计规范(GB50015-2010)24、建筑设计防火规范(GB50016-2014)25、给排水卫生设备安装图集(09S304)26、防水套管(02S40
4、4)27、建筑设备施工安装通用图集(IIBS3给水工程)第三章劳动力投入计划及保证措施本项目部调遣北区中专业性强、素质高的管理人员和作业班组投入施工。根据施工规范及工程进度需要，拟安排作业班组投入工程项目的施工，作业分队除认真配备施工经验丰富的领导干部和专业技术干部外，还要对工人进行定期培训，技术人员在各项施工前认真做好技术交底、现场指导、监督。人数前期高峰后期电工484电焊工284水暖工262杂工4102材料员2211、主要工种劳动力计划注：人员可根据实际工程进度和要求调配2、主要机械设备2.1 主要安装机具：煨管器、套丝机、砂轮锯、无齿锯、钢锯、扁牡、半圆牡、圆铿、木牡、平锂、鱼尾钳、手电
5、钻、手锤、电锤、开孔器、切割机、角向磨光机、交流电焊机等2.2 主要检测工具：皮尺、水平尺、角尺、卷尺、尺杆、线坠、激光水平仪等。第四章施工工艺流程对于本次室内工程来说，预留预埋包括暗配管施工、防雷接地施工、给排水套管预留预埋施工。（一）暗配管施工根据合同相关要求，暗配管施工我方仅负责地下室部分线管、槽、底盒的预埋。包括楼梯间、楼梯间前室、混凝土墙柱的预埋。其中暗配管敷设为穿热镀锌钢管敷设。在熟悉电施设计施工图和技术交底的同时，找准部位，密切配合土建，根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气暗配管、箱（盒）的施工配合。1、工艺流程2、材料要求钢管应壁厚均匀，焊缝均匀无毛刺
6、，无劈裂、砂眼、棱刺和凹扁现象。镀锌钢管应采用热镀锌，内外镀层良好、均匀，无表皮剥落、锈蚀现象。敷设于多尘场所的电线管路、管口、管子连接处均作密封处理。暗配的电线管路宜沿最近路线敷设并应减少弯曲；埋入墙或混凝土内的管，距墙或混凝士表面的净距不应小于15mm,消防系统距墙或混凝土表面的净距不应小于30mm。3、预制加工预制加工：根据要求，加工好各种盒、箱、管弯，钢管煨弯采用冷煨法。煨管：一般管径为DN20及以下时，用手扳煨管器。先将管子插入煨管器，逐步煨出所需要弯度。使用手扳煨管器时，移动要适度，用力不要过猛。管径为DN25及以上时，使用液压煨管器，先将管子放入模具，扳动煨管器，煨出所需弯度。在
7、煨管过程中，煨弯处不得出现弯曲半径不够倍数、明显褶皱、凹陷的现象。煨管的最小弯曲半径应26D,弯曲度0.ID（D为管外径）。切管：管子切断常用无齿锯和钢锯，将需要切断的管子长度量准确，放在铅口内卡牢切割，断口处应平齐不歪斜，管口锂光滑，无毛刺，清除管内铁屑。套丝：采用套丝机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛。随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及以下时，应分两板套成。管径在25mm及以上时，应分三板套成。测定盒、箱位置：根据设计图确定盒、箱轴线位置，以土建弹出的水平线为基准，找平、找正，找出盒、箱实际尺
8、寸位置。4、管路的敷设和连接4.1管路连接方法：管路丝扣连接：套丝不得有乱扣，必须使用通丝管箍。上好管箍后，管口应对严。外露丝不多于2扣。4.2镀锌钢管必须用螺纹连接、紧定连接、卡套连接等，不得套管焊连接，严禁对口熔焊连接。管口锂光滑平整，接头应牢固紧密。4.3管路超过下列长度，应加接线盒，其位置应便于穿线。无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。4.4钢管暗配管弯曲半径不应小于管外径的6倍。4.5管子的弯扁度不得大于0.1倍管外径。没有明显褶皱、凹陷。4.6套丝连接要用通丝管箍，套丝不乱扣，管口要对严，连接后外露螺纹2-3扣。4.7金属导管的管箍连接：镀锌钢
9、管必须丝扣或管箍连接。外露丝扣一至两扣，外露丝扣要到一致，管箍要用管钳拧紧。用BVR-4平方毫米线制作跨接接地，在管箍两端用接地卡把导线压接牢固，导线接头应涮锡或压接接线端子。4. 8管敷设在多尘或潮湿场所时，管口及连接处均应密封。暗敷设在室外的配管应处理好防腐，刷两遍防锈漆，一遍沥青漆。5. 9线管的固定：采用钢丝绑扎固定在钢筋上以防脱落移位。固定点间距必须满足下表:固定点间距表导管种类导管直径（mm）1520253232-40606565以上固定点间最大间距（m）壁厚2mm的刚性钢导管1.52.02.52.53.5壁厚W2mm的刚性钢导管1.01.52.0一一刚性绝缘导管1.01.51.5
10、2.02.05、稳住盒、箱5.1盒、箱开孔应整齐并与管径相吻合，一管一孔，不得开长孔。金属盒、箱严禁用电、气焊开孔，并应刷防锈漆。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。稳住盒、箱要求平整牢固，坐标正确。现浇混凝土板墙中盒、箱子需加硬质固定，如下图：5. 2隔板墙开关、插座盒：预制隔板墙开洞时，测出位置后用云石机切割开槽，然后用鎏子剔凿出洞口，洞口大小比接线盒外略大1020mm,用混凝土稳盒牢固，线盒出墙2mm,留给装修抹灰、找平。6、变形缝处理变形缝处理做法：变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔
11、径，其孔长度不小于被接入管直径的2倍。两侧连接好补偿跨接地线。钢管穿越伸缩缝做法（见下图）。7、在每一项工艺结束后，应及时清扫产生的垃圾，保证活完场清。（二）防雷接地施工本工程属于二类防雷建筑，保护接地形式采用综合接地形式，与防雷引下线、弱电工作接地引下线等可靠连接，接地电阻要求不大于1Q。1、施工流程2、基础接地5.1、 基础接地施工方法利用建筑物基础底板上的上下两层板筋中的两根钢筋通长焊接形成的基础接地网。竖直敷设的金属管道及金属物的顶端和底部与防雷装置连接。5.2、 基础接地施工要点基础钢筋焊接施工要点：对照施工图纸确保在每处防雷引下线点，基础底板的上下两根钢筋与柱内主筋做可靠焊接，要求
12、两根基础底板钢筋与有引下线柱内两根主筋焊接，并标识清楚；接地装置利用基础底板内二根616以上的主筋相互焊接，连接成电气通路。要求焊接饱满，无遗漏。5.3、 接地电阻测试接地电阻测试共两次：第一次，接地测试点引出后测试并做接地电阻记录；第二次，屋面避雷安装结束后，对屋面避雷接闪器进行测试并填写接地电阻测试记录。如下图：3、均压环防雷建筑要做好均压环及防侧击雷保护。本项目外墙均为幕墙结构,建筑物从室外地坪起，每层外墙处利用结构圈梁内外侧两根主钢筋焊接连通成环形作均压环,将外墙上的幕墙框架等所有金属构筑物均接入均压环接地系统,每个金属物的接入不少于两点，以防止侧击雷的破坏。幕墙接地端子板根据幕墙专项
13、设计要求设置：在建筑物地面一层以上每两层设置幕墙专用接地端子板，接地端子板在均压环外侧每间隔12米设置一个,并与均压环可靠连接。4、等电位、局部等电位联接施工工艺本工程采用总等电位联结，总等电位板由紫铜板制成，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用BYJ-lX25mmPVC32,总等电位联结均采用各种型号的等电位卡子，不允许在金属管道上焊接。潮湿房间等电位联结如：卫生间、浴室等潮湿房间内距地0.3In设等电位端子箱，至各金属管道、接地线采用PVC16管内穿BVRdmIn2铜线（黄绿双色）可靠联接，每根联结线均由等电位端子箱单独接出。接地线联接后，墙面引出管
14、口、接线盒及时封堵或封盖。如图：5、引下线施工工艺5.4、 防雷引下线暗敷设做法（1）利用建筑钢筋混凝土中的钢筋作为防雷引下线时，其上部应与接闪器焊接，下部在室外地坪下0.8lm处焊出一根40x4镀锌扁钢，此导体伸出外墙的长度不小于Imo（2）利用主筋作引下线，按设计及图纸要求找出全部主筋位置，随钢筋逐层串联焊接至顶层，逐层用色漆做好标记，并焊接出屋面一定长度与避雷网连接。（3）对于本工程来说,现浇框架节点的防雷按照图1处理：HtllH 二盘nlwV二lft*UM i1i盍凰函空言563X5工雪 KnLJULslxlx5 二二 Od fBh素空学工嬖uutu于一二露0 一镐善蓄冷樱S盛港聂芭,票一年喜 2宴屋黑爵宴塞黑京m拜至Ui50-0消瞿宰 3.览群言有器王装置S至0 一曷Wi落. 4,工瞿酒纯找逢孝冷歪裸魂黄A粤Jn,HaI雪!? 5罂罂箍尊我潘录驾o!洋Ss snn)港 5X4 第latli.ml mm2卫,0w2l - 募 d*,g!)2;2tmD5G 丁 3图1现浇框架节点的防雷措施（4）防雷接地内上下层两根主筋与柱内对角主筋焊接、上下层两根主钢筋连接及拐角处交叉的钢筋均按图2施工。（5）利用柱内对角2根钢筋（采用套筒连接）作引下线，引下线钢筋连接均按图3施工，采取不小于10的圆钢跨接，圆钢与
