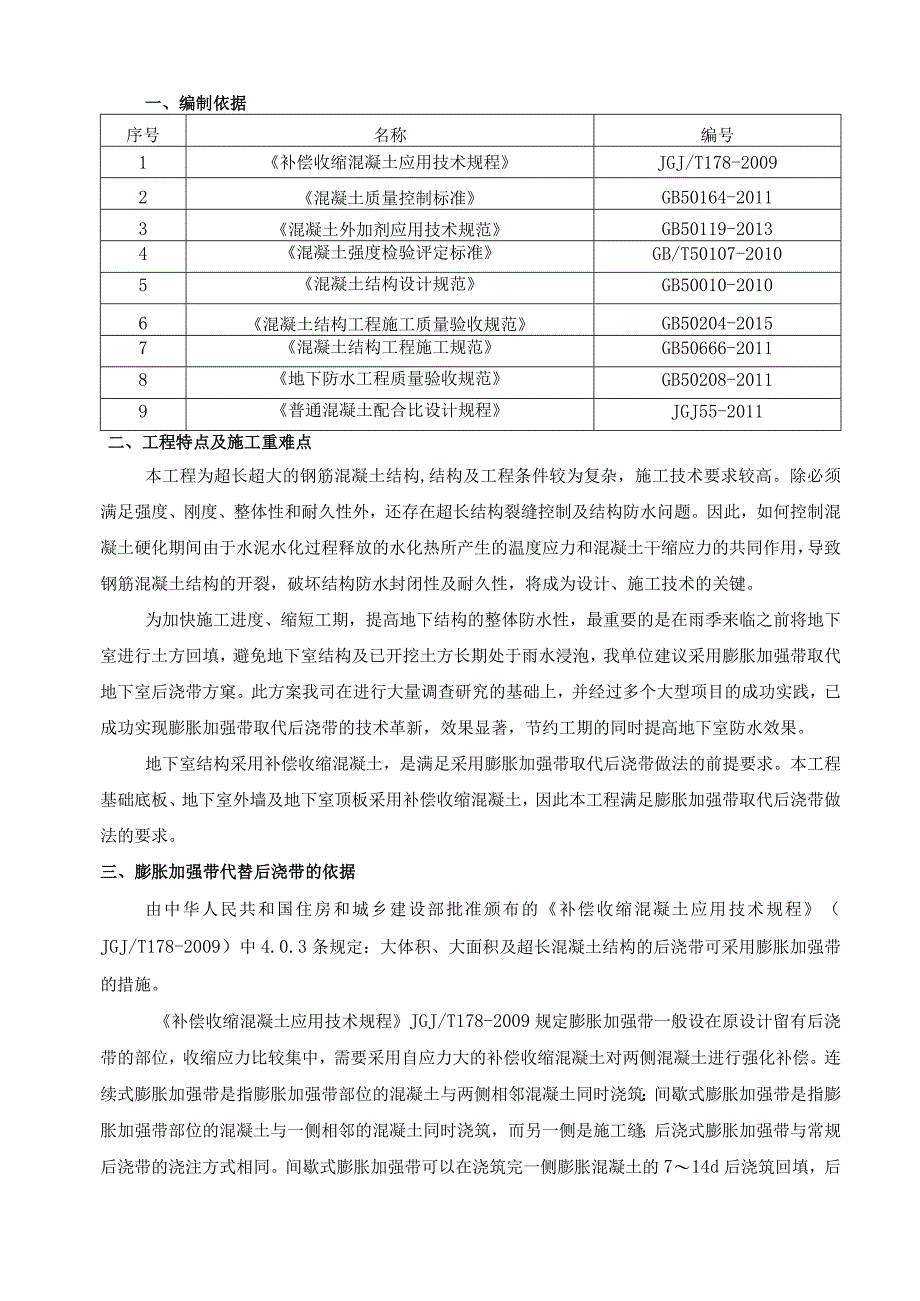

1、XXXX项目(一期)南区标段地下室膨胀Ul里带取代后浇带专项方案编制人:审核人:审批人:中XXX局(窠团)有限公旬201603月目录一、编制依据1二、工程特点及施工重难点1三、膨胀加强带代替后浇带的依据1四、用膨胀加强带代替后浇带的施工技术措施2五、在施工中应注意的事项4一、编制依据序号名称编号1补偿收缩混凝土应用技术规程JGJ/T178-20092混凝土质量控制标准GB50164-20113混凝土外加剂应用技术规范GB50119-20134混凝土强度检验评定标准GB/T50107-20105混凝土结构设计规范GB50010-20106混凝土结构工程施工质量验收规范GB50204-20157混

2、凝土结构工程施工规范GB50666-20118地下防水工程质量验收规范GB50208-20119普通混凝土配合比设计规程JGJ55-2011二、工程特点及施工重难点本工程为超长超大的钢筋混凝土结构,结构及工程条件较为复杂,施工技术要求较高。除必须满足强度、刚度、整体性和耐久性外,还存在超长结构裂缝控制及结构防水问题。因此,如何控制混凝土硬化期间由于水泥水化过程释放的水化热所产生的温度应力和混凝土干缩应力的共同作用,导致钢筋混凝土结构的开裂,破坏结构防水封闭性及耐久性,将成为设计、施工技术的关键。为加快施工进度、缩短工期,提高地下结构的整体防水性,最重要的是在雨季来临之前将地下室进行土方回填,避

3、免地下室结构及已开挖土方长期处于雨水浸泡,我单位建议采用膨胀加强带取代地下室后浇带方窠。此方案我司在进行大量调查研究的基础上,并经过多个大型项目的成功实践,已成功实现膨胀加强带取代后浇带的技术革新,效果显著,节约工期的同时提高地下室防水效果。地下室结构采用补偿收缩混凝土,是满足采用膨胀加强带取代后浇带做法的前提要求。本工程基础底板、地下室外墙及地下室顶板采用补偿收缩混凝土,因此本工程满足膨胀加强带取代后浇带做法的要求。三、膨胀加强带代替后浇带的依据由中华人民共和国住房和城乡建设部批准颁布的补偿收缩混凝土应用技术规程(JGJ/T178-2009)中4.0.3条规定:大体积、大面积及超长混凝土结构

4、的后浇带可采用膨胀加强带的措施。补偿收缩混凝土应用技术规程JGJ/T178-2009规定膨胀加强带一般设在原设计留有后浇带的部位,收缩应力比较集中,需要采用自应力大的补偿收缩混凝土对两侧混凝土进行强化补偿。连续式膨胀加强带是指膨胀加强带部位的混凝土与两侧相邻混凝土同时浇筑;间歇式膨胀加强带是指膨胀加强带部位的混凝土与一侧相邻的混凝土同时浇筑,而另一侧是施工缝;后浇式膨胀加强带与常规后浇带的浇注方式相同。间歇式膨胀加强带可以在浇筑完一侧膨胀混凝土的714d后浇筑回填,后浇式膨胀加强带可以在浇筑完两侧膨胀混凝土的714d后浇筑回填。膨胀加强带浇筑方式宜按下表进行选择:补偿收缩混凝土浇筑方式和构造形

5、式结构类别结构长度L(m)结构厚度H(m)浇筑方式构造形式墙体L60一连续浇筑连续式膨胀加强带L60一分段浇筑后浇式膨胀加强带板式结构L60-连续浇筑-60L120H1.5连续浇筑连续式膨胀加强带601.5分段浇筑后浇式、间歇式膨胀加强带L120一分段浇筑后浇式、间歇式膨胀加强带根据以上规程规定,结合本工程实际特征,为保证地下工程防水质量,本工程地下室结构拟采用后浇式膨胀加强带。后浇式膨胀加强带在两侧混凝土浇筑完成后不少于14d再浇筑。我单位将根据施工实际情况合理划分后浇带,并安排浇筑计划表,合理高效完成地下工程结构施工。四、用膨胀加强带代替后浇带的施工技术措施1、膨胀加强带混凝土的设计根据补

6、偿收缩混凝土应用技术规程(JGJ/T178-2009)有关规定,本工程设计膨胀加强带要符合如下规定:(1)本工程膨胀加强带拟采用后浇式膨胀加强带。示意图如下:后浇式膨胀加强带1-补偿收缩混凝土:2-施工缝;3-钢板止水带:4-膨胀加强带混凝土(2)膨胀加强带均在原设计后浇带的位置上设置。即用膨胀加强带取代原设计中的后浇带做法。(3)地下室底板、外墙、地下室顶板及地下一层等抗渗混凝土部位,膨胀加强带宽度由原先后浇带宽度80Omm改为200Omnb两侧混凝土全部为补偿收缩混凝土,本工程地下室采用补偿混凝土,两侧混凝土全部为补偿收缩混凝土,补偿混凝土的限制膨胀率为:0.025%o(4)施工时在连续膨

7、胀加强带两侧各支设免拆钢丝网,达到将带内混凝土与带外混凝土分开的目的。(5)膨胀加强带浇筑方式和构造形式应符合规范规定。(6)膨胀加强带混凝土的设计等级应比两侧混凝土提高一个等级。(7)膨胀加强带的限制膨胀率的设计取值应符合下表(表中数据参照补偿收缩混凝土应用技术规程JGJ/T178-2009)。限制膨胀率的取值应以0.005%的间隔为一个等级,本工程结构总长度大于120m,故限制膨胀率取值应提高一个等级取0.03%o表4.。.2限制膨胀率的设计取值结构部位限制膨胀率()板梁结构0.015墙体结构0.020后浇带、膨胀加强带等部位0.025本工程补偿混凝土的限制膨胀率为:0.025乐膨胀加强带

8、的限制膨胀率为0.030%。(8)膨胀加强带的配筋要求补偿收缩混凝土应采用双排双向配筋,钢筋间距宜符合下表要求:表4.05钢筋间距结构部位钢筋间距(mm)底板150200楼板100200屋面板、墙体水平筋100150本工程底板钢筋间距为20Onln1,地下室外墙水平钢筋间距为10Omn1,地下室顶板钢筋间距为100/20OnIm,满足膨胀加强带配筋要求。(8)根据补偿收缩混凝土应用技术规程(JGJT178-2009)有关规定,膨胀剂掺量应根据设计要求的限制膨胀率,并应采用实际工程使用的材料,经过混凝土配合比试验后确定。每立方米混凝土膨胀剂用量可按照表6.0.2选取表6.0.2每立方米混茶土膨胀

9、剂用置用途混双L能账剂用昆(k,用于补像双凝士收爆30-50用于后浇带、电瓶加强带和工程楂绕填充40-60XXXX项目(一期)南区标段项目经理部2、膨胀加强带的具体做法本工程地下室底板和顶板膨胀加强带采取后浇式膨胀加强带,外墙全部采用后浇式膨胀加强带。膨胀加强带的做法如下图:设置位置见附图,在加强带两侧设置一层的免拆钢丝网,用12200竖向钢筋予以加固,其上下均应留出不小于2.5Cm混凝土保护层,钢丝与钢丝网、上下水平钢筋及竖向加固筋必须绑扎或焊接牢固,不得松动,以免浇筑混凝土时被冲开,引起两种混凝土混合,影响加强带的效果。后浇带混凝土如下表所示。部位混凝土等级抗渗等级SY-G膨胀剂聚丙烯单丝

10、纤维墙后浇带C40P6板后浇带C40P6五、在施工中应注意的事项1、严格控制进场原材料的质量水泥和外加剂等原材料进场必须有出厂合格证和进场检验报告,并需符合质量要求。2、严格控制生产工艺(1)严格控制混凝土配合比,必须做到逐盘计量,各种原材料必须控制在计量误差XXXX项目(一期)南区标段项目经理部范围以内,计量装置要定期检查。(2)加强带设置操作要细致,加强带两边放置的免拆模板网要固定好。3、混凝土浇筑要求(1)浇筑温度:本工程地下室结构施工计划于2016年5月中旬结束,能满足混凝土最低浇筑温度应25的要求。(2)浇筑速度:根据现有设备的搅拌能力、初凝时间(28小时)来确定混凝土浇筑速度,且保

11、证在初凝前实施混凝土的第二次浇筑,以确保新旧混凝土无接茬、无施工缝。4、混凝土的振捣要求(1)插入式振动棒采用垂直振捣,行列式排列,做到“快插慢拔”。(2)由于泵送混凝土的自由流淌,形成混凝土的分层浇筑。在振捣上一层时,应插入下一层中50IoOnInb以消除两层中间的接缝,上一层混凝土的自然形成厚度不能超过振动棒长的1.25倍。(3)振捣时间:泵送混凝土的振捣时间不宜过长,一般为810秒,以防止石子下沉造成混凝土结构不均匀。(4)混凝土浇到面层时,表面应抹平压实,以提高混凝土的密实度。5、加强养护(1)地下室底板、顶板膨胀加强带浇筑完成后应及时覆膜浇水养护,上铺湿麻袋,养护时间不得少于14d。

12、(2)防止混凝土早期失水过快,冬期施工或气温变化较大的施工季节,为保证混凝土保持一定的硬化膨胀速度,或防止混凝土表面温差过大而造成开裂,在塑料布上覆盖两层草袋进行保湿养护,保证混凝土表面温度0。(3)外墙养护可在顶端设多孔淋水管,达到脱模强度后,可松动对拉螺栓,使墙体外侧与模板之间有23mm的缝隙,确保上部淋水进入模板与墙壁间,达到保湿养护目的。go.910yaaa后科嘲皿降出卑M板(藻I)皿寻XXXXrJ*jjHHB-3ERm宵中电一BR3939SB-W.一丹喉B33WH336W:R文BL-Hw9e1.B93/申-0|今00BQuImE里由90&BS9M叵脏脏-BMd回0S0s0B甫由由由由

13、-句EB回回%3回回回UD|甲由|中-0用bW回回旧甲由II-J-亨由Bl_飞回0昌臼日奇回回回回-HuGrIEIEIE)33939.aE-9h39)33aa0日0IR日0RL,CDCDacCDQDCXDODCDODOD(X)学科朝CBC由4(DCE目CZ3CE3-a93B3aAAll-30回回回Hnnn&u-n一3一BZTS回回专:H0E=四-告E射33W触Co超40包-ml一m3b0回S-pIg回fpfeb939BHH99句Bt)句)BB昌99399CEcC,!F:匏933B中Q句NaD93dcoROD句一早一用1S(Z)(Z3ODS.zb三4=b=何33V,998甲日8EZ39施超就华M区(*|)皿用XXXX
