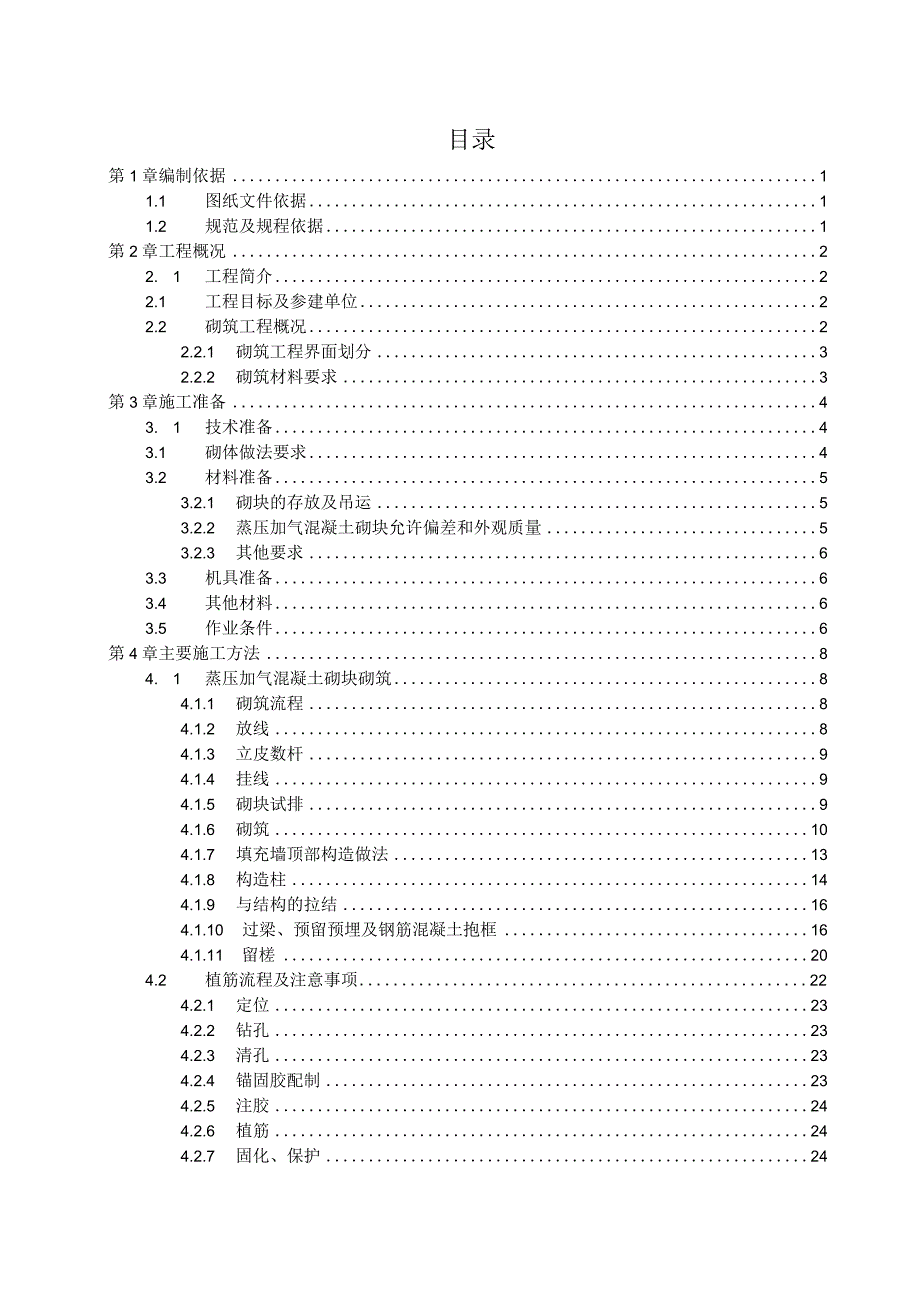

1、目录第1章编制依据11.1 图纸文件依据11.2 规范及规程依据1第2章工程概况22. 1工程简介22.1 工程目标及参建单位22.2 砌筑工程概况22.2.1 砌筑工程界面划分32.2.2 砌筑材料要求3第3章施工准备43. 1技术准备43.1 砌体做法要求43.2 材料准备53.2.1 砌块的存放及吊运53.2.2 蒸压加气混凝土砌块允许偏差和外观质量53.2.3 其他要求63.3 机具准备63.4 其他材料63.5 作业条件6第4章主要施工方法84. 1蒸压加气混凝土砌块砌筑84.1.1 砌筑流程84.1.2 放线84.1.3 立皮数杆94.1.4 挂线94.1.5 砌块试排94.1.6

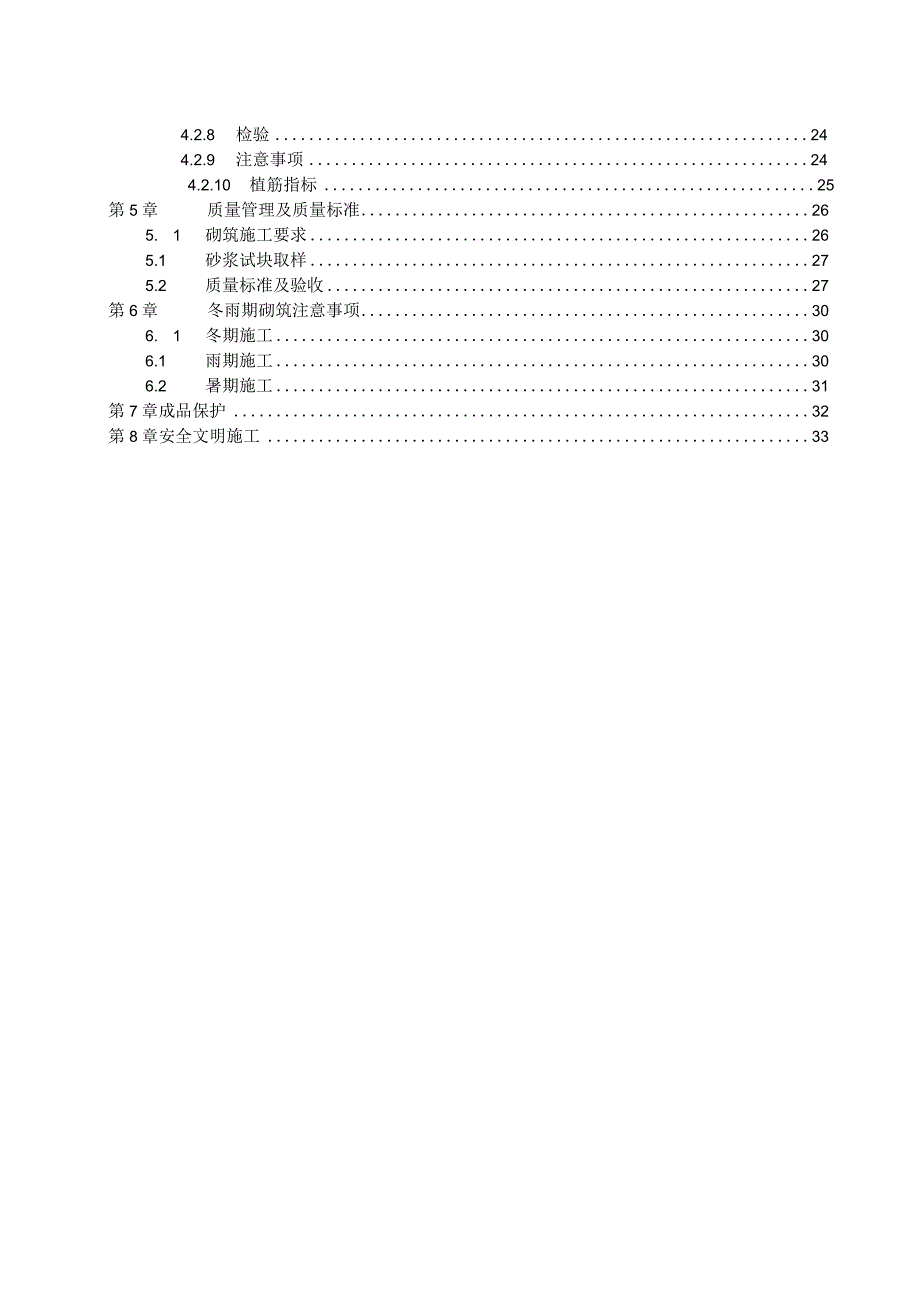

2、 砌筑104.1.7 填充墙顶部构造做法134.1.8 构造柱144.1.9 与结构的拉结164.1.10 过梁、预留预埋及钢筋混凝土抱框164.1.11 留槎204.2植筋流程及注意事项224.2.1 定位234.2.2 钻孔234.2.3 清孔234.2.4 锚固胶配制234.2.5 注胶244.2.6 植筋244.2.7 固化、保护244.2.8 检验244.2.9 注意事项244.2.10 植筋指标25第5章质量管理及质量标准265. 1砌筑施工要求265.1 砂浆试块取样275.2 质量标准及验收27第6章冬雨期砌筑注意事项306. 1冬期施工306.1 雨期施工306.2 暑期施工

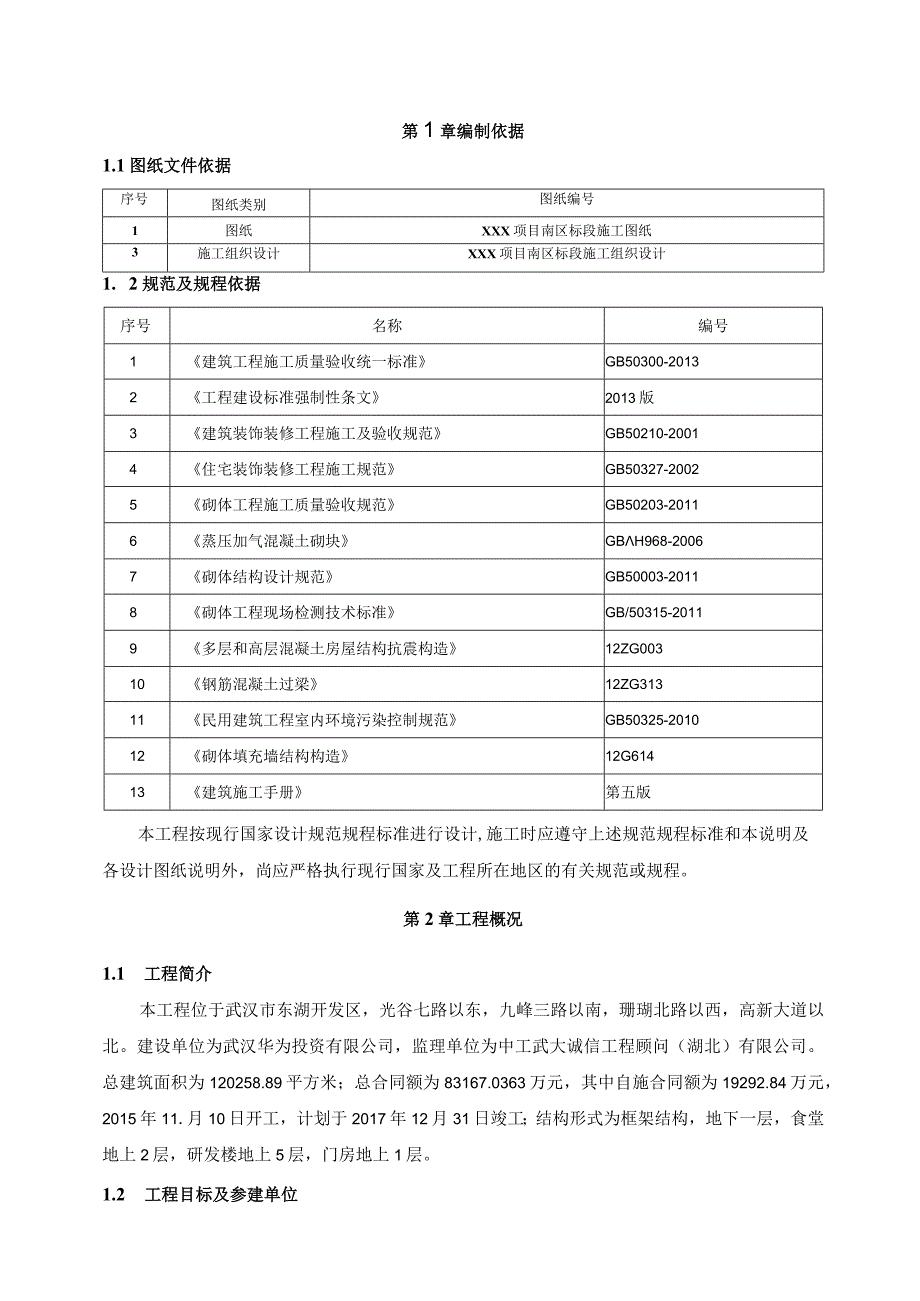

3、31第7章成品保护32第8章安全文明施工33第1章编制依据1.1图纸文件依据序号图纸类别图纸编号1图纸XXX项目南区标段施工图纸3施工组织设计XXX项目南区标段施工组织设计1. 2规范及规程依据序号名称编号1建筑工程施工质量验收统一标准GB50300-20132工程建设标准强制性条文2013版3建筑装饰装修工程施工及验收规范GB50210-20014住宅装饰装修工程施工规范GB50327-20025砌体工程施工质量验收规范GB50203-20116蒸压加气混凝土砌块GBH968-20067砌体结构设计规范GB50003-20118砌体工程现场检测技术标准GB/50315-20119多层和高层混
4、凝土房屋结构抗震构造12ZG00310钢筋混凝土过梁12ZG31311民用建筑工程室内环境污染控制规范GB50325-201012砌体填充墙结构构造12G61413建筑施工手册第五版本工程按现行国家设计规范规程标准进行设计,施工时应遵守上述规范规程标准和本说明及各设计图纸说明外，尚应严格执行现行国家及工程所在地区的有关规范或规程。第2章工程概况1.1 工程简介本工程位于武汉市东湖开发区，光谷七路以东，九峰三路以南，珊瑚北路以西，高新大道以北。建设单位为武汉华为投资有限公司，监理单位为中工武大诚信工程顾问（湖北）有限公司。总建筑面积为120258.89平方米；总合同额为83167.0363万元，
5、其中自施合同额为19292.84万元，2015年11.月10日开工，计划于2017年12月31日竣工；结构形式为框架结构，地下一层，食堂地上2层，研发楼地上5层，门房地上1层。1.2 工程目标及参建单位项目内容工程名称XXX项目南区标段发包方工料测量师勘察单位监理单位建筑师建设地点本项目位于武汉市工程规模南区规划净用地面积约为7.6万平方米,总建筑面积约为12万平方米。本工程采用总价包干合同方式，造价为202574363元。主要功能研发、办公楼、食堂、停车场、门房等节点工期要求节点南区总包开工日期2015.11.100.000完工2016.05.10主体完工2016.07.25外墙封闭2017
6、.05.31政府部门竣工验收2017.10.31建筑师验收及发包方物业接管功能验收2017.12.31总工期783天总包工程施工范围结构工程：总包负责全部结构工程，包括但不限于：土方开挖、回填和外运、基坑围护工程、降排水、基础/桩承台、地下室结构及土建、基坑的降水排水、上部结构等。建筑工程：所有区域的的砌体工程、屋面工程、外墙工程；非精装区的装修工程、门窗工程、装饰工程等。以及环氧地坪、分包照管、部分室内工程与室外工程等。质量标准及目标合格，质量及安全文明争创“楚天杯”2. 3砌筑工程概况2.3.1 砌筑工程界面划分所有区域（不区分精装区与非精装区）的砌筑工程均为总包范围,并对砌筑表面进行修补
7、、清理。2.3.2 砌筑材料要求根据业主提供的建筑图纸材料做法要求及设计变更，本工程砌体隔墙砌块、砂浆要求如下表所示，砌体施工质量控制为B级：序号部位砌体砂浆1外围护墙200厚B07加气混凝土砌块强度等级2A5.0专用砌筑砂浆强度等级M52地上结构内分隔墙200厚B07加气混凝土砌块强度等级2A5.0专用砌筑砂浆强度等级M53厨房、卫生间等潮湿房间200厚B07加气混凝土砌块强度等级2A5.0专用砌筑砂浆强度等级M54地下室内分隔墙200厚B07加气混凝土砌块强度等级2A5.0专用砌筑砂浆强度等级M7.5备注：混崩:土砌块千密度700Kgm3,顶层墙体及女儿墙砌筑砂浆强度等级不低于M7.5o第
8、3章施工准备3.1 技术准备1 .施工前，认真查阅施工图纸及相关施工规范，熟悉施工组织设计、施工方案，找出砌筑中关键点和难点（特别是墙体上预留洞口尺寸及标高），做到施工中重点突出，编写砌筑工程的施工图并进行施工技术交底。2 .材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。3 .施工方案已完成，经审核批准并已完成交底工作。4 .施工技术交底、作业指导书已完成。5 .各立面特殊部位排版图得到业主、监理、设计单位确认。3. 2砌体做法要求砌体结构施工质量控制等级为B级，根据图纸和相关规范的要求本工程的二次结构砌体做法如下：1 .所有墙体砌筑时，墙底部（包括埋入土层的墙体）应先浇筑C2
9、0混凝土坎台，高度至室内地面（建筑完成面）以上200mm,宽度同墙厚。2 .加气混凝土砌块采用干混专用砌筑砂浆砌筑（水平灰缝与竖向缝厚度均W15mm）,砂浆强度等级不低于M5。顶层墙体及女儿墙砌筑砂浆强度等级不低于M7.5。3 .所有墙体定位除图纸注明外均逢轴线中或平外梁、柱边砌筑。4 .除特别注明外，所有墙体应砌筑到顶，上部与梁板连接处应采用蒸压粉煤灰砖斜砌筑敲紧，不得留空。5 .填充墙的纵横转角处,每砌60Omm高加铺2根66钢筋,每边伸入墙内600mm,或与柱内结构钢筋连牢，砌体填充墙与框架柱拉结筋伸入墙内长度L沿墙全长贯通。6 .砌块墙体门洞宽达210Omm以上的均应在洞口两侧设构造柱
10、。7 .除设构造柱的情况外,蒸压加气混凝土砌块填充墙门窗洞口，两边每隔约600mm高埋砌C20混凝土预制块一个，尺寸20OmmX30Omm（h）X墙厚，用于安装窗框。8 .其它未尽说明详见图纸“结构设计总说明-结施通首2”中第十部分的填充墙的相关要求。结构梁板3.3材料准备加气混凝土砌块的规格主要为600*300*200、600*300*100（长X高X宽），干密度700Kgm3,立方体抗压强度为大于等于5.0MPa。区域地下室W8W9WlO合计加气块IH337921655253036771165433.1砌块的存放及吊运1砌体块材堆放场地应做硬化处理，并有排水措施。2砖的吊运应采用塔吊配专用
11、铁笼子和砖排子进行。吊运砖时间应在每个施工层面砂强度412Mpa且放线完成后进行。吊运前应提前备好缓冲垫（板）等物料。并提前1-2天浇（浸）水湿润。保证砌筑时的含水率。3砖的吊放应放在各房间中部，如落放点是楼板上应先铺放2块木垫板（垫板应不小于40X200X150Onlm）,并将吊放落点处的砖块设专人随时倒放在每道墙的用砖部位,倒放的砖块在楼板上的高度不应超过四皮，并应让开未放线和瓦工砌砖站立部位。3.3.2蒸压加气混凝土砌块允许偏差和外观质量项目指标优等品一等品合格品长度Ll3+45（1）尺寸允许偏差（mm）宽度B123+3,-4高度H123+3,-4（2）缺棱掉角个数，不多于（个）012最
12、大尺寸不得大于（mm）07070最小尺寸不得大于（mm）03030（3）平面弯曲不得大于（mm）035（4）裂纹条数不多于（条）012任一面上的裂纹长度不得大于裂纹方向的01/31/2贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的01/31/3（5）爆裂、粘模和损坏深度不得大于（mm）102030（6）表面疏松、层裂不允许不允许不允许（7）表面油污不允许不允许不允许3.3.3其他要求加气混凝土砌块的运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过1.6m。进场的砌块有检验合格证，合格证上包括：生产厂家、砌块品种、规格、强度等级和生产日期。施工前
13、对入场的砌块型号、数量、质量再次检查验证。施工中所需插筋、预埋件等必须事先作好安排，配合砌筑进度及时送到现场。3.4机具准备主要机械：施工电梯、手推车、叉车等。施工工具：砌块夹具、铁锹、筛子、水桶（大小）、灰槽、灰勺、靠尺板、线坠、钢卷尺、方尺、托灰板、铁抹子、木抹子、塑料抹子、八字靠尺、方口尺、阴阳角抹子、长舌铁抹子、金属水平尺、捋角器、软水管、长毛刷、钢丝刷、答帚、喷壶、小线、钻子、粉线袋、铁锤、钳子、钉子、托线板、振捣棒等。3.5其他材料拉结钢筋、预埋件、碎块等按设计及规范要求设置。材料存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。3.6作业条
14、件施工前，与水暖、机电相关部门确认可能有大中型设备进出的房间，特别是地下设备房间，先将其中一面墙甩出暂时不砌，待设备安装完毕后再进行砌筑，砌筑时碰有机电等的消防箱、配电箱等不能及时到货的墙体要预留洞口。将基层清扫干净，室内弹出+50Cm标高线、轴线、边线、洞口位置和其它尺寸线,验线合格后立好皮数杆，并经验线符合设计图纸要求。砌筑前拉线检查基础、垫层表面，标高尺寸是否符合设计要求，如第一次水平灰缝厚度超过20mm,应用细石碎找平，不得用砂浆掺石子代替。准备好操作架子和卸料脚手架及平台。操作面的周围必须有可靠的安全防护及围挡，并符合安全规定。各种机电预留洞口已经放出位置线，并经过检验。施工前应结合砌体和砌块的特点、设计图纸要求及现场具体技术条件，做好向作业班组技术交底工作，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水，工序交叉衔接施
