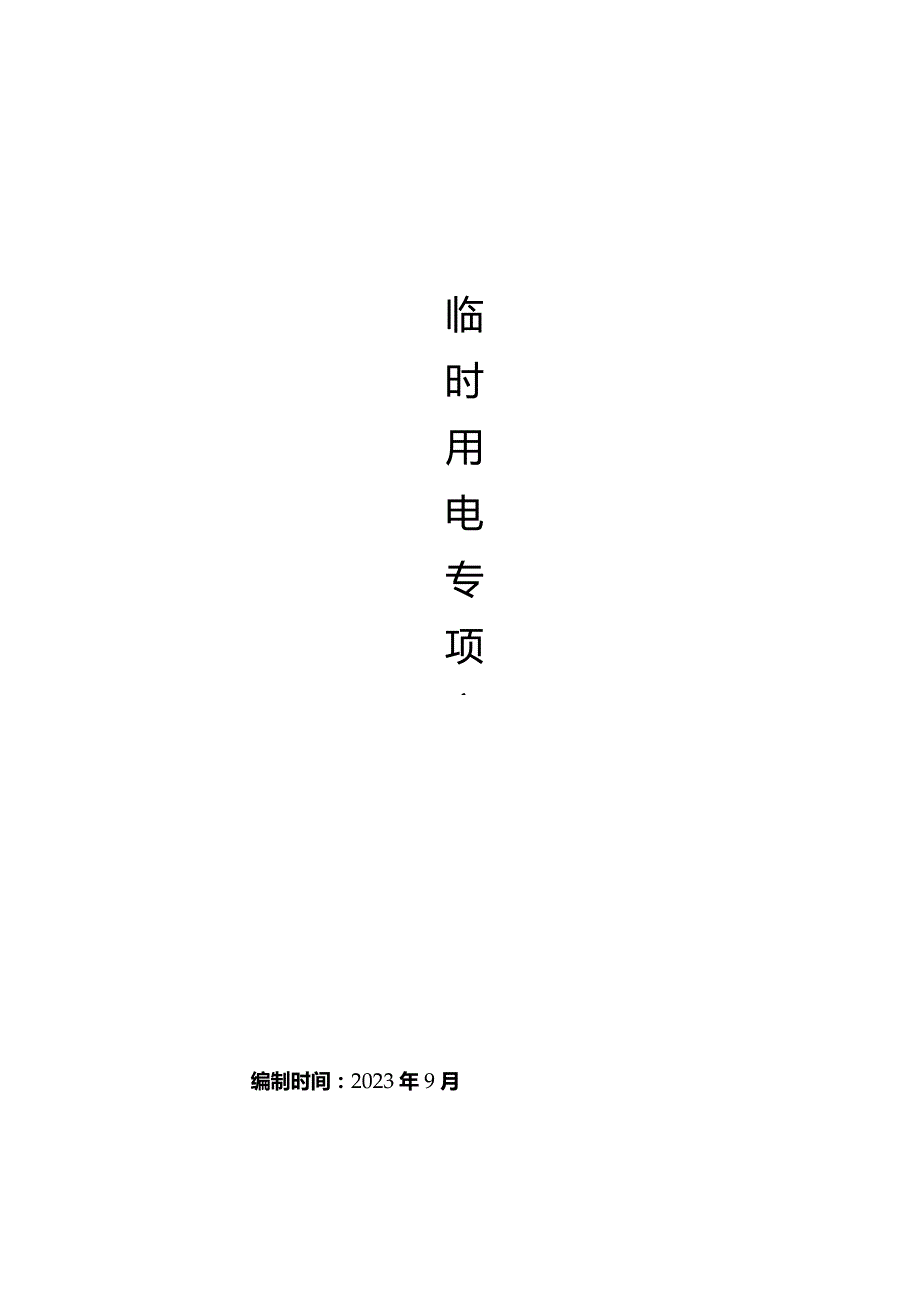

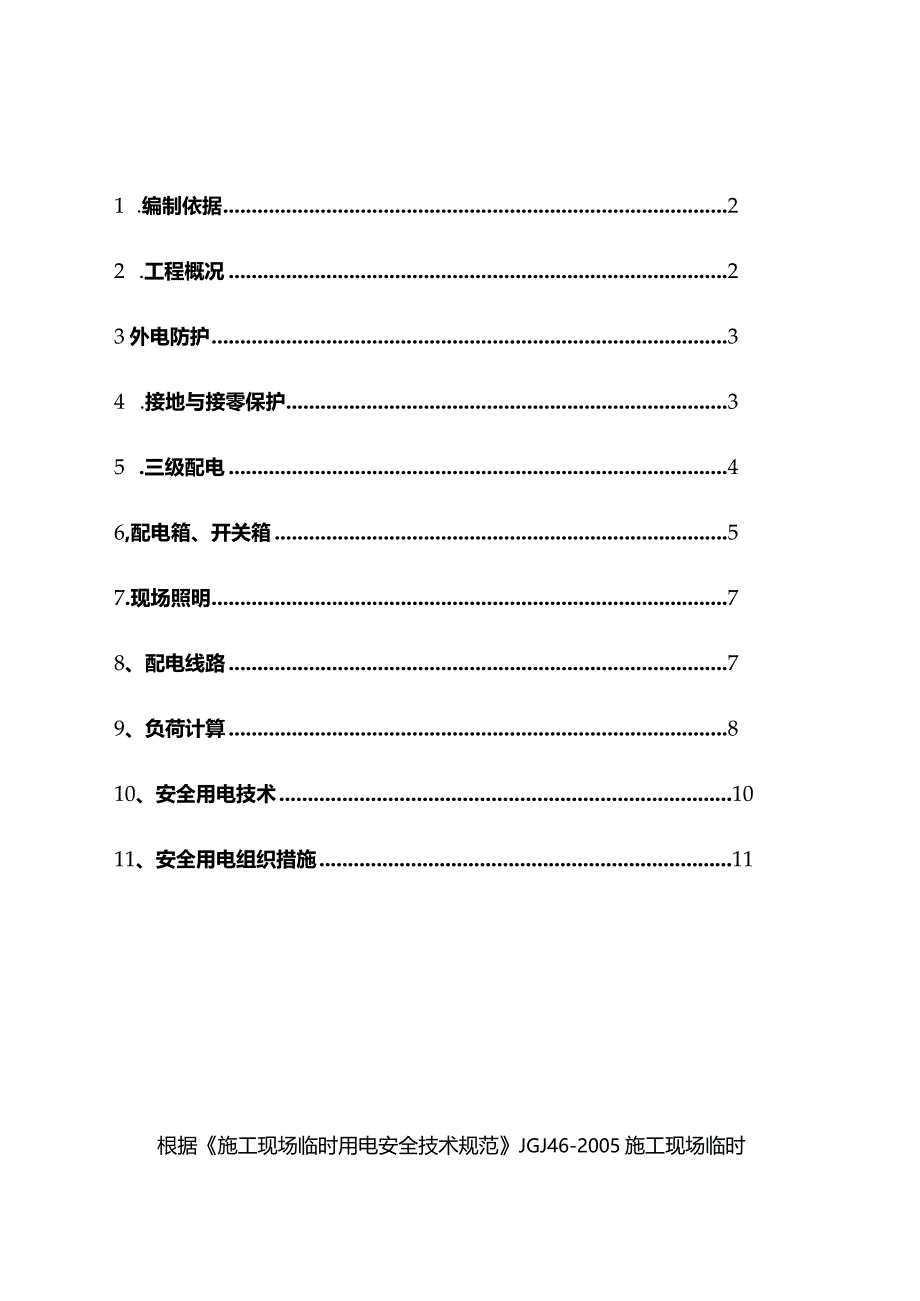

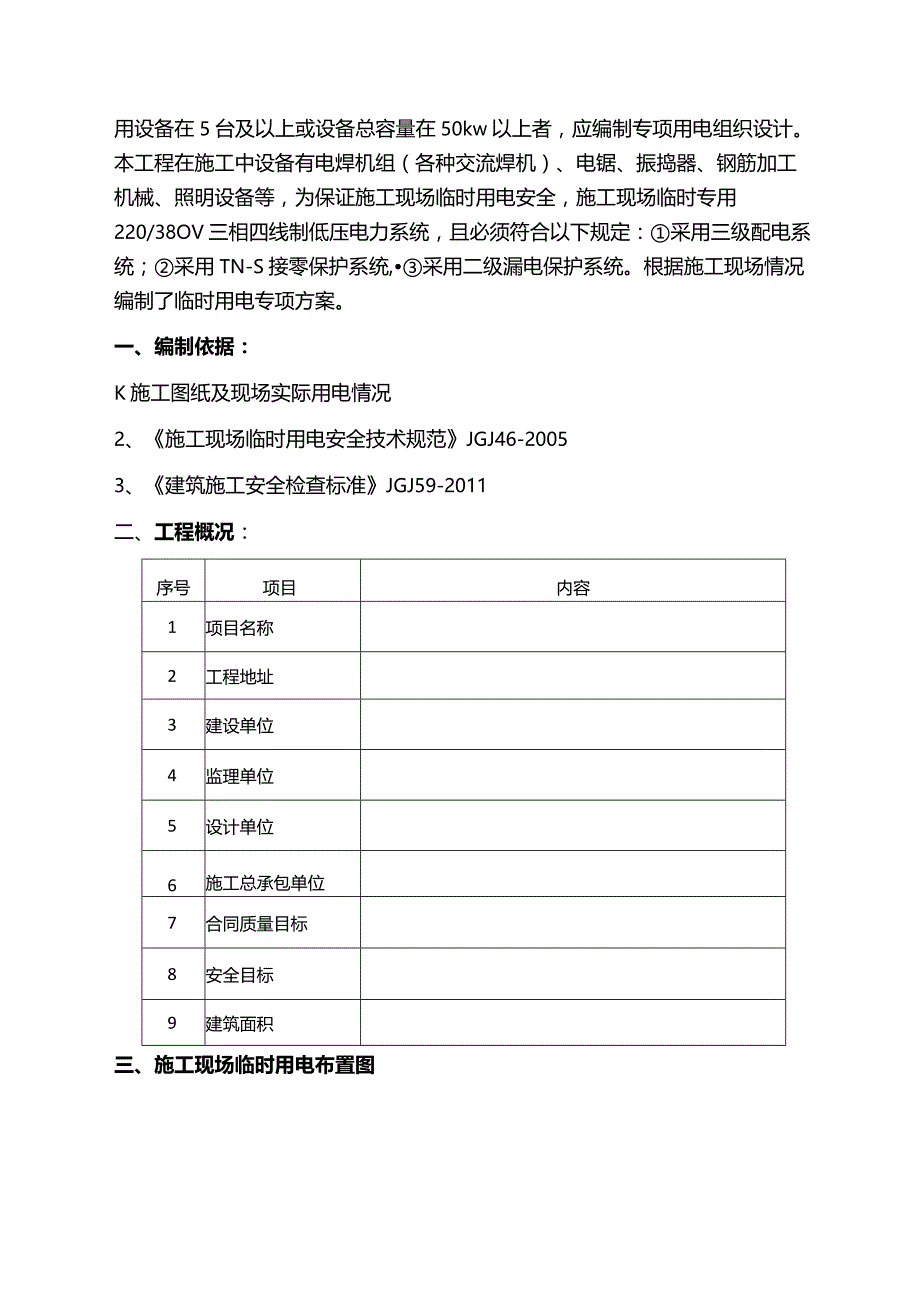

1、临时用电专项方案编制时间：2023年9月1 .编制依据22 .工程概况23外电防护34 .接地与接零保护35 .三级配电46,配电箱、开关箱57.现场照明78、配电线路79、负荷计算810、安全用电技术1011、安全用电组织措施11根据施工现场临时用电安全技术规范JGJ46-2005施工现场临时用设备在5台及以上或设备总容量在50kw以上者，应编制专项用电组织设计。本工程在施工中设备有电焊机组（各种交流焊机）、电锯、振捣器、钢筋加工机械、照明设备等，为保证施工现场临时用电安全，施工现场临时专用220/38OV三相四线制低压电力系统，且必须符合以下规定：采用三级配电系统；采用TN-S接零保护系统
2、,采用二级漏电保护系统。根据施工现场情况编制了临时用电专项方案。一、编制依据：K施工图纸及现场实际用电情况2、施工现场临时用电安全技术规范JGJ46-20053、建筑施工安全检查标准JGJ59-2011二、工程概况：序号项目内容1项目名称2工程地址3建设单位4监理单位5设计单位6施工总承包单位7合同质量目标8安全目标9建筑面积三、施工现场临时用电布置图火灾危险住：再灵 IH火萼Qh 或 H*30. On M26. 0. 00039. 1 室内外高空0. 42F/-1FM闲房一WP 火灾足/也：丙奥 0 0-39 17S 雨火等0：室内外育般。4HT 60 8. 70mBu四、外电防护在建工程不
3、得在外电架空线路正下方施工、搭设或堆放构件、架具、材料及其它杂物等；在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合表7-10规定。防护设施与外电线路的安全距离应符合规范要求，并坚固、稳定；当安全距离不符合规范要求时，必须采取绝缘隔离防护措施，并应悬挂明显的警示标志。汽车起重机等移动起重机械进入施工现场一定要注意现场的外电架空线路，起重机严禁越过无防护设施的外电架空线路作业。防护设施应坚固、稳定，采用绝缘材料搭设，且对外电线路防护等级应达到IP30级（IP30级：能防止直径为2.5mm的固体异物穿过）。在建工程周边与外电线路之间的最小安全操作距离应符合下表（7-10）
4、：外电线路电压等级kv11-1035-110220330-500最小安全操作距离m4.06.08.010.015.0场区用地红线外东北角毗邻高压线，离施工区域有18米的安全范围；符合最小安全操作距离要求。五、接地与接零保护在施工现场接地与接零是防止漏电的基本保护措施。施工现场属于高度触电危险的场合，保护系统的选择应从严要求。施工现场专用的电源中性点直接接地的220/380的三相四线制低压配电系统必须采用TN-S保护系统；施工现场配电系统不得同时采用两种保护系统。当施工现场与外电线路共用同一供电系统时，电气设备的接地接零保护应与原系统保持一致，不得一部分设备作保护接零，另一部分设备作保护接地。保
5、护零线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流;保护零线应采用绝缘导线,规格和颜色标记应符合规范要求；TN系统的保护零线应在总配电箱处、配电系统的中间处和末端处做重复接地。接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。接地体应采用角钢、钢管或光面圆钢。在设有专用保护零线的施工现场，重复接地应与保护零线相连接，工作接地电阻不得大于4,重复接地装置的接地电阻应不大于IOQ,重复接地点不少于3处，在工作接地电阻值允许达到10,机械机具电气设备做重复接地。保护零线应由工作接地线，电气设备正常情况下不带电的外壳应保护接零，电机、变压器、照明器具、电动机械、电动工具的金
6、属外壳及常用施工机具等的金属外壳必须与保护零线连接。保护零线的截面应不少于工作零线的截面，使用统一标志的绿、黄双色线，截面不小于2.5mm的绝缘多股铜芯线。六、三级配电施工现场配电系统应设总配电柜、分配电箱、开关箱，实行三级配电、两级保护，做到一机、一闸、一漏、一箱、一锁，保证用电设备必须有各自专用的开关箱。三级配电系统应遵守四项基本原则：即分级分路原则；动照分设原则；压缩配电间距原则；环境安全原则。K按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备。2、根据动照分设原则，当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力
7、和照明开关箱必须分别设置，不存在共箱分路设置问题。3、压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不得超过3mo4、环境安全指配电系统对其设置和运行环境的安全要求，包括使用环境、防护环境和维修环境。使用环境指满足压缩配电间距原则；防护环境指设置在干燥通风及常温场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烧烤场所，否则应予清除或做防护处理。维修环境指配电箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有
8、灌木、杂草。七、配电箱、开关箱配电箱、开关箱必须按下列顺序操作（但出现紧急情况除外）：(1)送电操作顺序：总配电箱分配箱箱开关箱(2)停电操作顺序：开关箱分配电箱总配电箱K材质规格要求配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度为1.2-2.0m,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm。箱体表面做防腐处理。统一刷桔黄色油漆，不得采用木制配电箱。2、安装要求配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式配电箱、开关箱应设在坚固、稳定的支架上，中心点与地面的垂直距离应为0.8L6m03、箱体
9、外结构和进出线要求配电箱和开关箱中导线的进线口和出线口应设在箱体的下底面。配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并卡固在箱体上，不得与箱体直接接触。配电箱、开关箱的电源进线端严禁采用插头插座做活动连接。配电箱、开关箱外形结构能防雨、防尘。4、电器原件的安装要求配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体坚固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。配电箱、开关箱内电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应,箱内电器安装板板面电器安装尺
10、寸可按规范确定。5、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。6、参数选择总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30TIA.S开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s,使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于Olso八、现场照明照明器具和器材的质量应符合国家现行有关强制性标准的规定,不得使用绝缘老化或破损的器具和器材。在一个工作场所内不得
11、只设局部照明，应设一般照明、局部照明或混合照明。停电后，操作人员需及时撤离的施工现场，必须装设自备电源的应急照明。照明的安全距离：室外220V灯具距地面不得低于3m,室内220V灯具距地面不得低于2.5m。普通灯具与易燃物距离不宜小于300mm；聚光灯、碘鸨灯等高热灯具与易燃物距离不宜小于500mm,且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。照明分路应使三相负荷平衡，其中每一相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。九、配电线路施工现场的配电线路因其敷设方式和场所不同，主要有架空线路、电缆线路
12、、室内配线三种，我们采用电缆线路。电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线,需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。电缆线路必须有短路保护和过载保护。电缆干线采用埋地敷设，严禁沿地面明设，随地拖拉设置；埋地电缆路径应设方位标志；电缆穿越建筑物、道路和易受机械损伤的场所采用架设防护套管进行线路过路保护,防护套管外径不小于电缆内径的1.5倍。电缆埋地敷设深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。
13、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。十、负荷计算：(1)现场施工机械设备及功率参数表：名称功率/台(KW)台数用电容量(KW)使用情况钢筋切断机3.513.5常用钢筋弯曲机3.513.5常用钢筋调直机9.519.5断续使用平刨机3.513.5常用圆盘踞7.517.5常用振捣器1.546.0断续使用塔吊45145常用电动机总额定功率78.5KW电焊机40140.0断续使用电焊机总额定功率40.0现场照明办公区、生活区20.0常用用电总容量138.5kw电动机总额定功率：P1=78.5kw电焊机总额定功率：P2=40.0kw照明用
14、电：P3=20.0kwcos:电动机功率因素,取0.75；Ki,K2,K3.相应动力机械折减系数：K=0.6,K2=0.6,K3=1.0P总=1.10(K1P1cos+K2P2+K3P3)=1.10(0.678.50.75+0.540.0+1.020.0)=113.08KW说明：根据施工进度和设备断续使用情况，使用业主提供的380V交流电、总容量63OkW(短时用电高峰期)，可满足施工需要。(2)现场用电导线截面计算及选择。配电导线的选择按导线的持续允许工作电流选择：用电设备的总功率为：P=93.5kw;其工作总电流为：I线=KWP/勺线cos)=0.9138.51000/(3v23800.7)=270.55A故主导线选用(3根7Omm2)+(2根5Omm?)铜芯橡皮线，满足使用要求。ZP尸16.2+7.5+11*2+3.5+3.5+10=62.7kWP2=16.2*2+l.l*2+ll+10=55.6kWP3=16.2+ll*2+31+l.l+10=80.3kWMI选择IkKEP机/(3U线XCC)S0Y)(Kl取0.6)=0.7562.71000/(33800.75)=71.5A所以选用325+2l6n五芯电缆。Mz选择I2=K1P(3U线XCoS0XY
