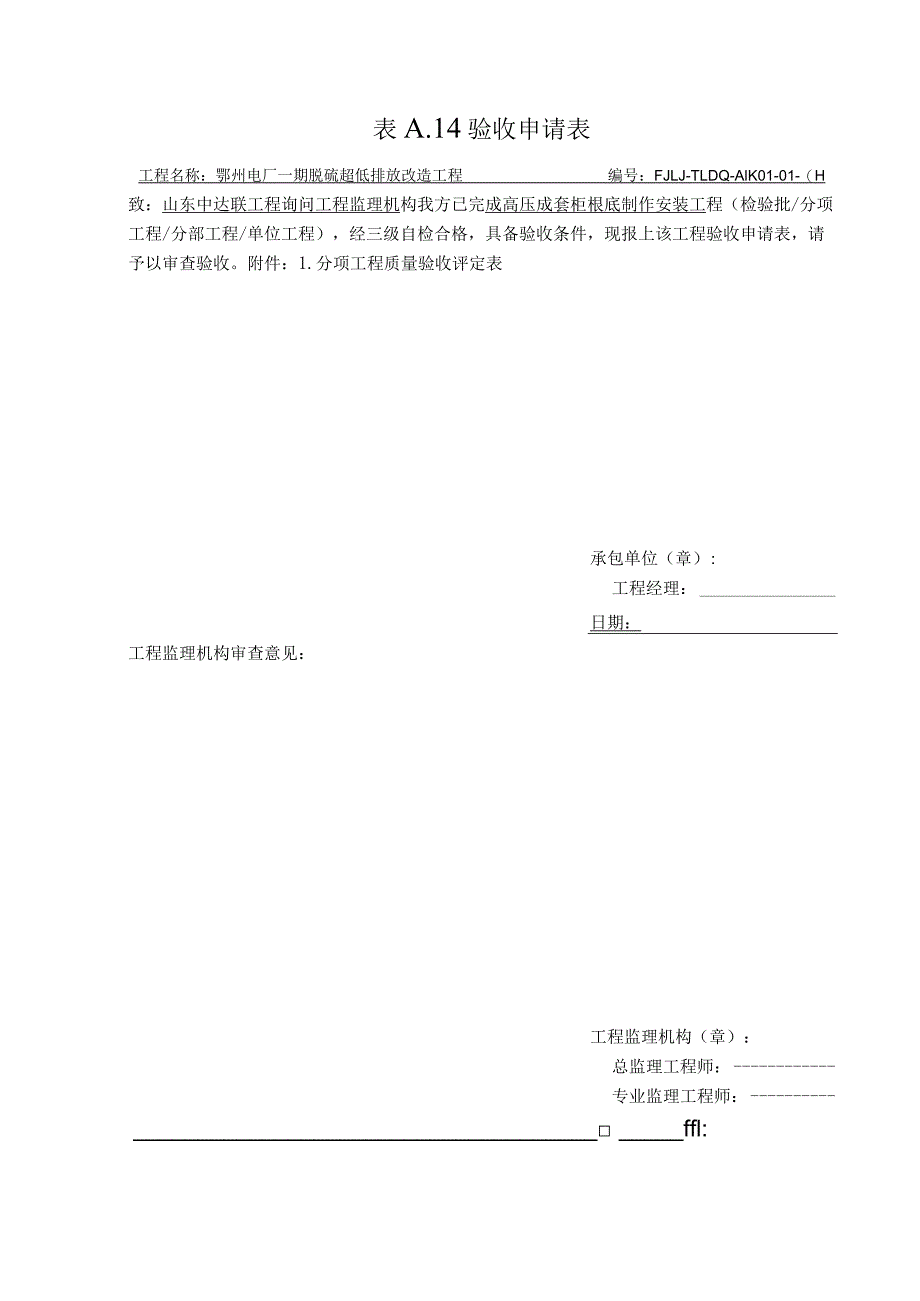

1、表A.14验收申请表工程名称：鄂州电厂一期脱硫超低排放改造工程编号：FJLJ-TLDQ-AlK01-01-（H致：山东中达联工程询问工程监理机构我方已完成高压成套柜根底制作安装工程（检验批/分项工程/分部工程/单位工程），经三级自检合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。附件：1.分项工程质量验收评定表承包单位（章）:工程经理：日期：工程监理机构审查意见：工程监理机构（章）：总监理工程师：专业监理工程师：ffl:高压成套柜根底制作安装分项工程质量验收评定表质量检验质量验收评定意见机构班组施工单位工程部监理单位序号工序检验工程性质质量标准质量检验结果评定结论1根底型钢安装根底

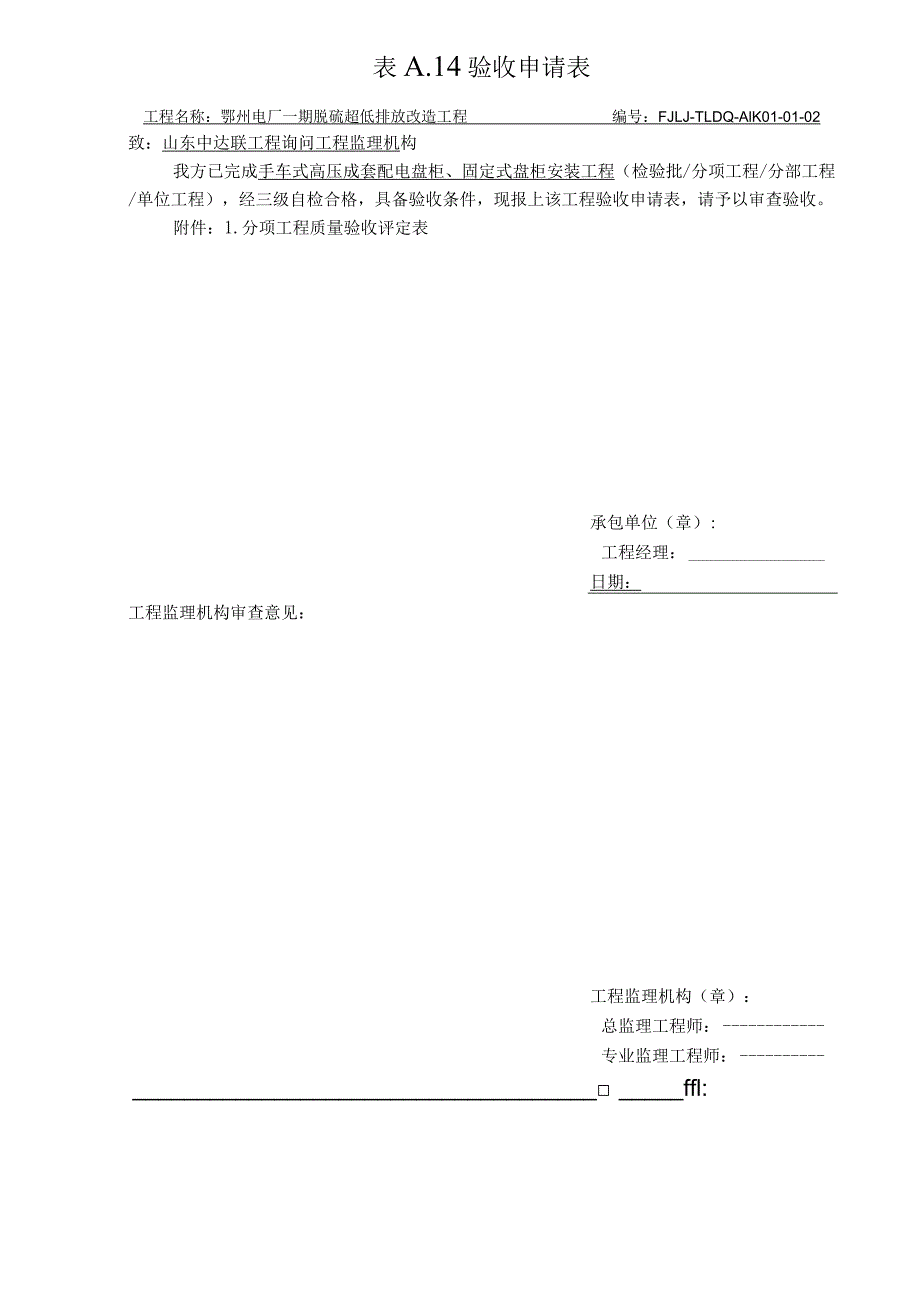

2、型钢安装允许误差不直度每米lmmO.5mm2全长5mm3nun3水平度每米lmm0.6mm4全长5mm3mm5位置误差及不平行度主要5mm3nun6根底接地点数22点2点7接地连接结实，导通良好接地良好表号：DL/T5417-2023表7.3.11工程编号：TLDQ-01-02-01-01-01验收结论:表A.14验收申请表工程名称：鄂州电厂一期脱硫超低排放改造工程编号：FJLJ-TLDQ-AlK01-01-02致：山东中达联工程询问工程监理机构我方已完成手车式高压成套配电盘柜、固定式盘柜安装工程（检验批/分项工程/分部工程/单位工程），经三级自检合格，具备验收条件，现报上该工程验收申请表，请
3、予以审查验收。附件：1.分项工程质量验收评定表承包单位（章）:工程经理：日期：工程监理机构审查意见：工程监理机构（章）：总监理工程师：专业监理工程师：ffl:手车式高压成套配电柜、固定式盘柜安装分项工程质量验收评定表工程编号：TLDQ-01-02-01-01-02表号：DL/T5417-2023表7.3.12序号工序检验工程性质质量标准质量检验结果评定结论1根底型钢安装不直度主要按设计规定符合规定2全长主要1.5mmmlmmn3水平误差相邻两柜顶部2mmImm4成列柜顶部5mm3mm5盘面误差相邻两边柜边lmm0.5mm6成列柜边5mm2mm7柜体固定柜间接缝2mmImm8螺栓固定结实结实9紧
4、固件检查完好、齐全完好、齐全10紧固外表处理镀锌镀锌11振动场所的防振措施按设计规定12柜体接地底架与根底连接主要结实，导通良好结实，导通良好13装有电器可开启屏门的接地用软铜导线牢靠接地符合14开关柜机械部件检查柜面检查平坦，齐全平坦，齐全15设备附件清单齐全齐全16门销开闭敏捷敏捷17柜内照明装置齐全齐全18手车推拉试验主要轻松不摇摆符合19电气“五防”装置齐全，敏捷牢靠符合20安全隔离板开闭敏捷敏捷21开关柜电气部件检查设备型号及规格按设计规定符合设计22设备外观检查完好完好23活动接地装置的连接导通良好，通断挨次正确导通良好，通断挨次正确24电气连锁触点接触严密，导通良好严密，导通良好
5、25触头检查动、静触头中心线全都全都26动、静触头接触主要严密、牢靠严密、牢靠27动、静触头接触间隙按制造厂规定符合28小车与柜体接地触头严密、牢靠严密、牢靠29仪表继电器防振措施牢靠30带电局部对地距离nun一次回路按GBJ1491990中表2.1.13-1规定符合规定31二次回路按GBJ501711992中表3.0.6规定符合规定验收结论：质量检验机构质量验收评定意见签名班组年月日施工单位年月日工程部年月日监理单位年月日表A.14验收申请表工程名称：鄂州电厂一期脱硫超低排放改造工程编号：FJLJ-TLDQ-AlK01-01-03致：山东中达联工程询问工程监理机构我方已完成交、直流母线安装检
6、查工程（检验批/分项工程/分部工程/单位工程），经三级自检合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。附件：1.分项工程质量验收评定表承包单位（章）:工程经理：日期：工程监理机构审查意见：工程监理机构（章）：总监理工程师：专业监理工程师：ffl:交、直流母线的安装检查分项工程质量验收评定表工程编号：TIJ)Q-01-02-01-01-03表号：DL/T5417-2023表7.3.13序工序检验工程性质质量标准质量检验结果评定结论1根底型钢安装柜体固定柜体接地检查外观外表检查光滑，无裂纹、褶皱光滑，无裂纹、褶皱2外形检查平直，无变形、扭曲平直，无变形、扭曲3焊接面加工搭接面长度主
7、要按GBJ1491990规定120mm4搭接面螺孔布置及规格主要按GBJ149一1990规定10405螺孔间中心距误差0.5mm0.5mm6端面外观平直，光滑，无尖角、毛刺平直，光滑，无尖角、毛刺7接角面平直度平坦，无局部凹陷平坦，无局部凹陷8接触面断面削减量主要铜W3%,铝W5%铜W3%,铝5%9母线弯制允许最小弯曲半径主要按GBJ1491990规定50mm10弯曲始点至接头边缘最小距离250mm50mm11弯曲始点至母线支持器边缘距离250mm；0.25支点间距50mm1290扭弯转长度mm2.5倍5倍母线宽2.5倍母线宽13弯曲部格外观主要无裂纹，无明显褶皱无裂纹，无明显褶皱14三一样一
8、断面上的弯曲弧度全都15同相多片母线弯曲弧度全都16一样布置的分支母线各相弯曲弧度全都17开关柜电气部件检查1-安装金具检查清洁，无损伤清洁，无损伤18单相沟通母线金具连接主要结实，且无闭合磁路结实，且无闭合磁路19固定装置外观无尖角、毛刺无尖角、毛刺20母线安装母线平置时母线与支持器上部夹板间隙Imm1.5mm1.5mm21母线立置时上部夹板与母线的距离1.5mm2mm1.5mm22母线与支持器间应力检查主要无外应力无外应力23同相多层母线层间间隙同母线厚度同母线厚度24母线在绝缘子上的固定死点每段设置1个，且在全长或两伸缩节中点每段设置1个，且在全长或两伸缩节中占I八、25母线安装母线连接
9、支持器与接头边缘距离50mm60mm26母线间及母线与设备端子连接主要无外应力无外应力27搭接面主要平坦，无氧化膜，镀银层不得锌磨，涂有电力平坦,无氧化膜，镀银层不得锦磨，涂有复合脂电力复合脂28端子连接与螺杆形外观主要无弹簧垫无弹簧垫29平垫圈铜质搪锡铜质搪锡30锁紧螺母齐全、紧固齐全、紧固31连接螺栓与孔径协作lmm0.5mm32螺栓穿入方向母线平置时由上向下，其余螺母均在维护侧母线平置时由上向下，其余螺母均在维护侧33防松件外观齐全、完好、压平齐全、完好、压平34紧固力矩按GBJ1491990规定符合规定35螺栓紧固后露扣长度2扣3扣3扣36相邻垫圈间隙要23mm4mm37伸缩节安装主要
10、无裂纹、断股和褶皱现象无裂纹、断股和褶皱现象38带电体及带电体与其他物体间距主要按GBJ1491990规定150mm39相色及油漆齐全、正确齐全、正确验收结论：质量检验机构质量验收评定意见签名班组年月日施工单位年月日工程部年月日监理单位年月日表A.14验收申请表工程名称：鄂州电厂一期脱硫超低排放改造工程编号：FJLJ-TLDQ-AlK01-01-04致：山东中达联工程询问工程监理机构我方已完成真空断路器接触器）安装与调整工程（检验批/分项工程/分部工程/单位工程），经三级自检合格，具备验收条件，现报上该工程验收申请表，请予以审查验收。附件：1.分项工程质量验收评定表承包单位（章）:工程经理：日
