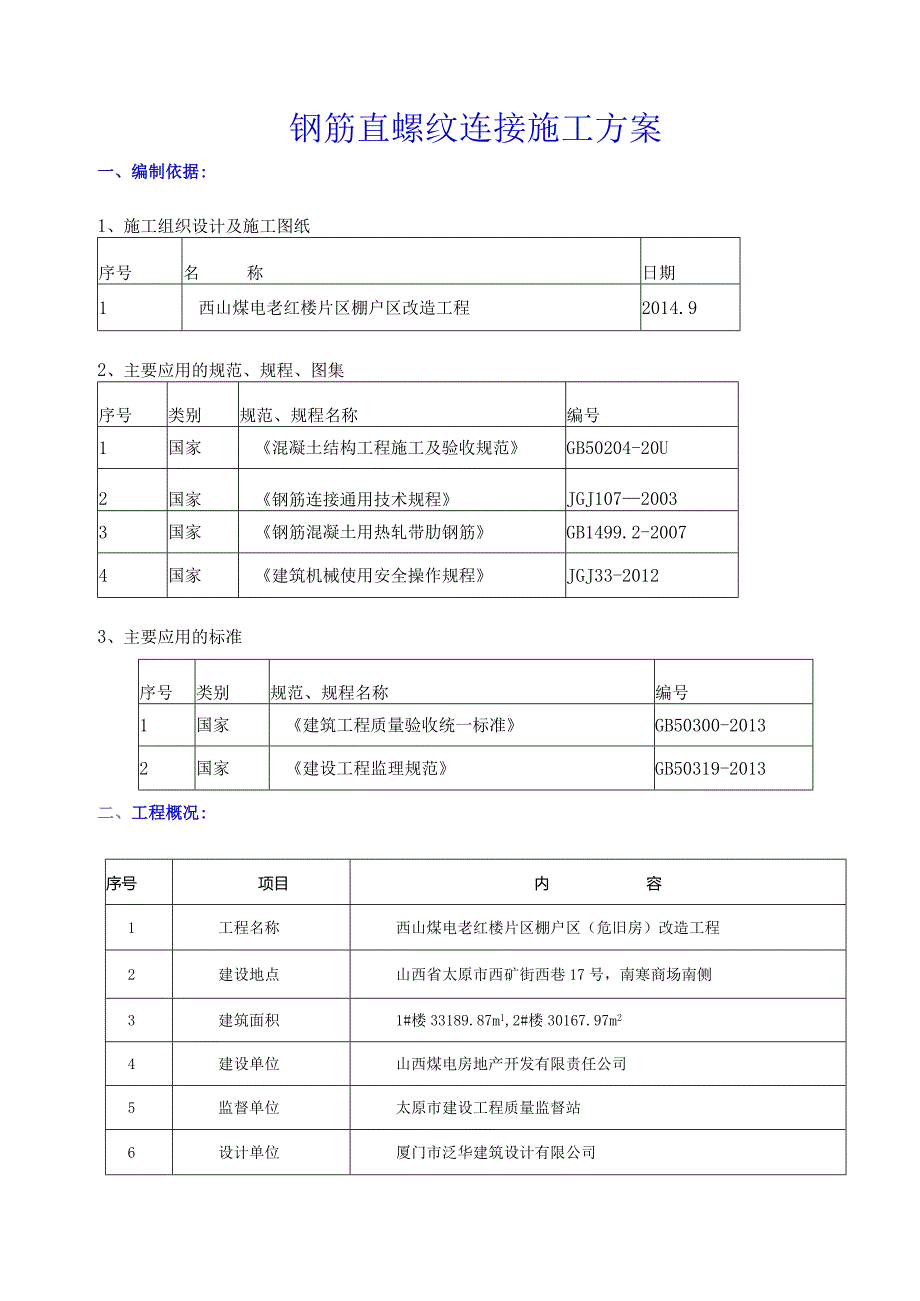

1、钢筋直螺纹连接施工方案一、编制依据:1、施工组织设计及施工图纸序号名称日期1西山煤电老红楼片区棚户区改造工程2014.92、主要应用的规范、规程、图集序号类别规范、规程名称编号1国家混凝土结构工程施工及验收规范GB50204-20U2国家钢筋连接通用技术规程JGJ10720033国家钢筋混凝土用热轧带肋钢筋GB1499.2-20074国家建筑机械使用安全操作规程JGJ33-20123、主要应用的标准序号类别规范、规程名称编号1国家建筑工程质量验收统一标准GB50300-20132国家建设工程监理规范GB50319-2013二、工程概况:序号项目内容1工程名称西山煤电老红楼片区棚户区(危旧房)改

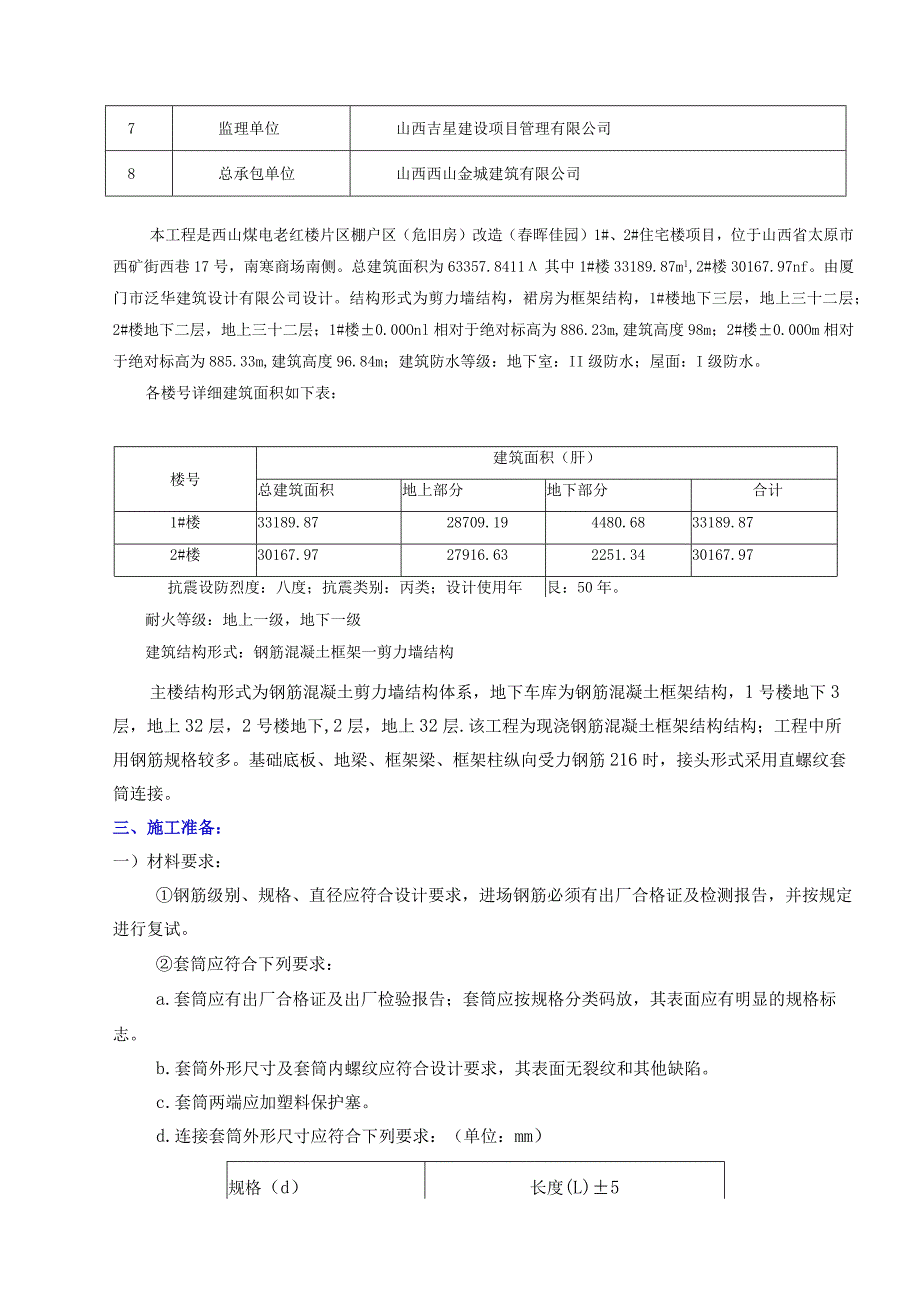

2、造工程2建设地点山西省太原市西矿街西巷17号,南寒商场南侧3建筑面积1#楼33189.87m1,2#楼30167.97m24建设单位山西煤电房地产开发有限责任公司5监督单位太原市建设工程质量监督站6设计单位厦门市泛华建筑设计有限公司7监理单位山西吉星建设项目管理有限公司8总承包单位山西西山金城建筑有限公司本工程是西山煤电老红楼片区棚户区(危旧房)改造(春晖佳园)1#、2#住宅楼项目,位于山西省太原市西矿街西巷17号,南寒商场南侧。总建筑面积为63357.8411其中1#楼33189.87m1,2#楼30167.97nf。由厦门市泛华建筑设计有限公司设计。结构形式为剪力墙结构,裙房为框架结构,1
3、#楼地下三层,地上三十二层;2#楼地下二层,地上三十二层;1#楼0.00Onl相对于绝对标高为886.23m,建筑高度98m;2#楼0.00Om相对于绝对标高为885.33m,建筑高度96.84m;建筑防水等级:地下室:II级防水;屋面:I级防水。各楼号详细建筑面积如下表:楼号建筑面积(肝)总建筑面积地上部分地下部分合计1#楼33189.8728709.194480.6833189.872#楼30167.9727916.632251.3430167.97抗震设防烈度:八度;抗震类别:丙类;设计使用年艮:50年。耐火等级:地上一级,地下一级建筑结构形式:钢筋混凝土框架一剪力墙结构主楼结构形式为钢
4、筋混凝土剪力墙结构体系,地下车库为钢筋混凝土框架结构,1号楼地下3层,地上32层,2号楼地下,2层,地上32层.该工程为现浇钢筋混凝土框架结构结构;工程中所用钢筋规格较多。基础底板、地梁、框架梁、框架柱纵向受力钢筋216时,接头形式采用直螺纹套筒连接。三、施工准备:一)材料要求:钢筋级别、规格、直径应符合设计要求,进场钢筋必须有出厂合格证及检测报告,并按规定进行复试。套筒应符合下列要求:a.套筒应有出厂合格证及出厂检验报告;套筒应按规格分类码放,其表面应有明显的规格标志。b.套筒外形尺寸及套筒内螺纹应符合设计要求,其表面无裂纹和其他缺陷。c.套筒两端应加塑料保护塞。d.连接套筒外形尺寸应符合下

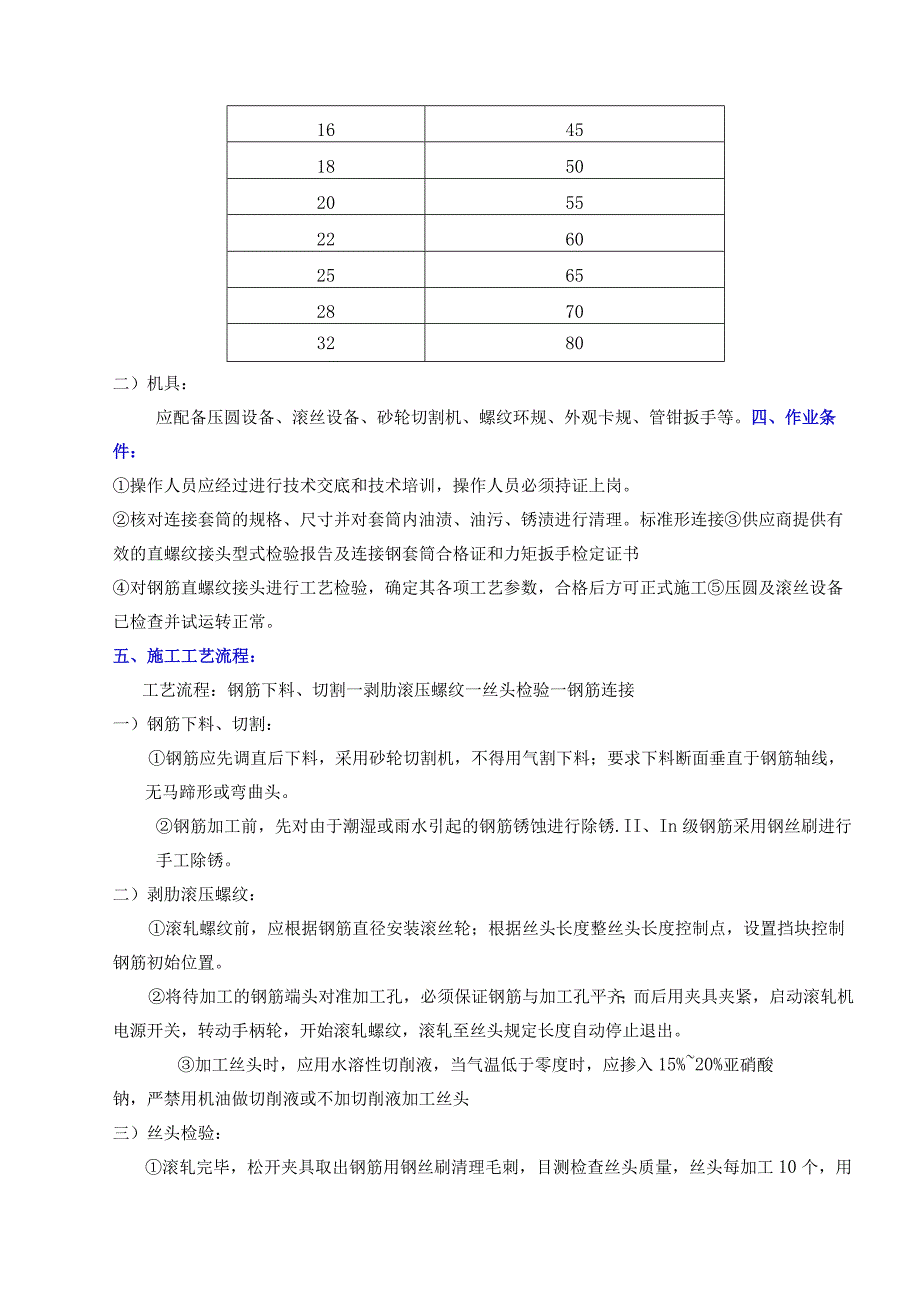

5、列要求:(单位:mm)规格(d)长度(L)51645185020552260256528703280二)机具:应配备压圆设备、滚丝设备、砂轮切割机、螺纹环规、外观卡规、管钳扳手等。四、作业条件:操作人员应经过进行技术交底和技术培训,操作人员必须持证上岗。核对连接套筒的规格、尺寸并对套筒内油渍、油污、锈渍进行清理。标准形连接供应商提供有效的直螺纹接头型式检验报告及连接钢套筒合格证和力矩扳手检定证书对钢筋直螺纹接头进行工艺检验,确定其各项工艺参数,合格后方可正式施工压圆及滚丝设备已检查并试运转正常。五、施工工艺流程:工艺流程:钢筋下料、切割一剥肋滚压螺纹一丝头检验一钢筋连接一)钢筋下料、切割:钢筋
6、应先调直后下料,采用砂轮切割机,不得用气割下料;要求下料断面垂直于钢筋轴线,无马蹄形或弯曲头。钢筋加工前,先对由于潮湿或雨水引起的钢筋锈蚀进行除锈.II、In级钢筋采用钢丝刷进行手工除锈。二)剥肋滚压螺纹:滚轧螺纹前,应根据钢筋直径安装滚丝轮;根据丝头长度整丝头长度控制点,设置挡块控制钢筋初始位置。将待加工的钢筋端头对准加工孔,必须保证钢筋与加工孔平齐;而后用夹具夹紧,启动滚轧机电源开关,转动手柄轮,开始滚轧螺纹,滚轧至丝头规定长度自动停止退出。加工丝头时,应用水溶性切削液,当气温低于零度时,应掺入15%20%亚硝酸钠,严禁用机油做切削液或不加切削液加工丝头三)丝头检验:滚轧完毕,松开夹具取出
7、钢筋用钢丝刷清理毛刺,目测检查丝头质量,丝头每加工10个,用外观环规、螺纹卡规检查一次钢筋丝头的加工质量如有丝扣不饱满、秃牙、掉牙现象,应切掉2cm重新套丝;如出现丝扣超长,则用手持砂轮机磨掉,直至满足规定的长度要求为止;如丝扣长度不足时,需重新调整限位器并重新套丝,直至满足要求为止。丝头加工长度为标准型套筒长度的1/2,其公差为+2P(P为螺距)。经自检合格的丝头,应由质检人员随机抽样进行检验,以一个工作班内生产的丝头为一个验收批,随机抽检10%,且不得少于10个,并填写钢筋丝头检验记录表。当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部钢筋丝头逐个检查,切去不合格丝头
8、,查明原因并解决后重新加工螺纹。自检合格的丝头,一头拧上同规格的塑料保护帽,另一头拧上同规格的连接套,按规格分类堆放整齐。丝头质量检验要求应符合下列规定:检验项目量具名称检验要求外观质量目测牙形饱满、牙顶宽超过0.6mm秃牙部分累计长度不超过一个螺纹周长外形尺寸卡规丝头长度应满足设计要求,标准型接头的丝头长度公差为+IP螺纹大径光面轴用量规通端量规应能通过螺纹的大径,而止端量规则不应通过螺纹大径螺纹中径及小径通端螺纹环规能顺利旋入螺纹并达到旋合长度止端螺纹环规允许环规与端部螺纹部分旋合,旋入量不应超过3P(P为螺距)四)、钢筋连接工艺流程为:钢筋就位一拧下钢筋丝头和套筒保护帽一接头拧紧一作标记
9、一质量检验钢筋连接前回收丝头上的塑料保护帽和连接套筒端头的塑料密封盖。钢筋连接前应仔细检查钢筋规格是否与连接套规格一致,钢筋连接丝扣是否干净完好无损,如有油污应及时清理干净。连接套的混凝土保护层厚度不小于15mm;直螺纹接头的横向净距不小于25mm;受拉区接头百分率同一断面不大于50%,且相互错开235d。受拉区受力较小的部位及受压区接头百分率不受限制。用长度不小于400mm管钳和力矩扳手按下表规定的力矩值把钢筋接头拧紧直至力矩扳手在调定的力矩值发出咔嗒”声为止,并随手画上油漆标记,以防钢筋接头漏拧。连接钢筋拧紧力矩值钢筋直径(mm)1618-2022-2528-3236-40拧紧力矩(N.M
10、)80160230300360经拧紧后的直螺纹接头应做出标记,单边外露丝扣长度不应超过2P。钢筋与连接套之间无间隙。如发现有一个完整丝扣外露,应重新拧紧,然后用扭矩扳手对接头质量进行抽检,检查接头拧紧程度。竖向钢筋连接时,应从下向上依次连接;水平钢筋连接时应从一端向另一端依次连接,不得从两端向中间连接。现场钢筋安装时,每个操作点应由一人扶正钢筋对中,一人用管钳拧紧连接套筒。五)直螺纹接头试验本工程直螺纹接头等级为I级。其抗拉强度不小于钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值。并应具有高延展性和反复拉压性能。接头检验要求:在同一施工条件下的同一批材料的同等级、同型式、同规格接头,以500个
11、接头为一批进行检验与验收,不足500个也作为一个验收批。对于每一验收批,必须在工程结构中随机截取3个接头作单向拉伸强度试验,若有一个试件不合格,须再切取6个进行复验。复验后仍有一个不合格,则该批接头为不合格。六、质量标准及要求丝头加工尺寸见下表规格剥肋直径螺纹外径丝头长度完整丝扣圈数1615.116.423291816.918.428292018.820.430.5102220.822.433292523.725.435.52102826.628.5382103230.532.543212钢筋连接质量允许偏差项目见下表项次项目允许偏差(mm)检验方法1同直径钢筋两轴线偏心量0.IOd并V4mm
12、尺量检查2不同直径钢筋两轴线偏心量:较小钢筋外表面不得错出大钢筋同侧目测3两钢筋轴线弯折角4凹型尺检查七、应注意的质量问题钢筋丝头经检验合格后应保持干净无损伤;所连钢筋规格必须与连接套规格一致;连接钢筋时,一定要先将待连接钢筋丝头拧入同规格的连接套之后,再用力矩扳手拧紧钢筋接头,以防损坏接头;连接成型后用红油漆作出标记,以防遗漏。力矩扳手不使用时,将其力矩值调为零,以保证其精度。力矩扳手的精度为5%,要求每半年鉴定一次。钢筋端头压圆后的直径应以负偏差来控制。钢筋机械连接接头应符合钢筋机械连接通用技术规程(JGJ107-2003)的要求。八、成品保护及安全注意事项:一)成品保护钢筋螺纹应套保护套
13、,并且一端要封闭,保护套比外螺纹长出10-20mmo连接件半成品应按规格分类码放,并有防雨、防潮措施以防生锈。不得随意敲砸成品、半成品。二)安全注意事项:操作工人应持证上岗,上岗前应接受三级安全教育;进入施工现场必须戴安全帽,高处作业应搭设临时脚手架且必须系好安全带。酒后不得进行各种操作。钢筋矫直应相互照应,切断钢筋时应戴防护眼罩,机械操作必须遵守建筑机械安全操作规程。严禁私自乱开乱动各种设备。连接竖向钢筋时应几人同时配合操作,以防钢筋倾到伤人。九、环保措施:现场钢筋及成品加工时要注意减少噪声排放,机械应放在平整的操作台上,并在底部垫以柔性材料。机械应竟经常检查,发现零部件松动的情况要及时修理。钢筋除锈时现场应加设围挡,防止尘土飞扬,污染环境。并及时清理铁锈装袋运出场外。套丝加工形成的废渣应及时装袋回收利用。
